Pioneer S-8EX-W: Índice
Índice: Pioneer S-8EX-W
2
Po
Obrigado por ter adquirido este produto Pioneer.
Leia por favor estas instruções de utilização na sua totalidade para ficar a saber como operar adequadamente o seu aparelho.
Depois de terminar a leitura destas instruções, guarde-as num local seguro para referência futura.
Índice
Antes de começar
O que encontra na caixa
Sobre a série EX
Tecnologia por detrás do S-8EX
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
CST
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Diafragmas de Grafite Cerâmica
. . . . . . . . . . . . . . . . . . . . . . . . . . 3
Diafragmas de Liga de Magnésio
. . . . . . . . . . . . . . . . . . . . . . . . . 4
Unidades de Graves
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Construção da Caixa de Graves
. . . . . . . . . . . . . . . . . . . . . . . . . . 4
Redes de Crossover
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Colaboração com Air Studios
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Instalação e Disposição
Como instalar
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Quando instalar directamente no chão
. . . . . . . . . . . . . . . . . . . . . 5
Utilização da base de coluna fornecida
. . . . . . . . . . . . . . . . . . . . 5

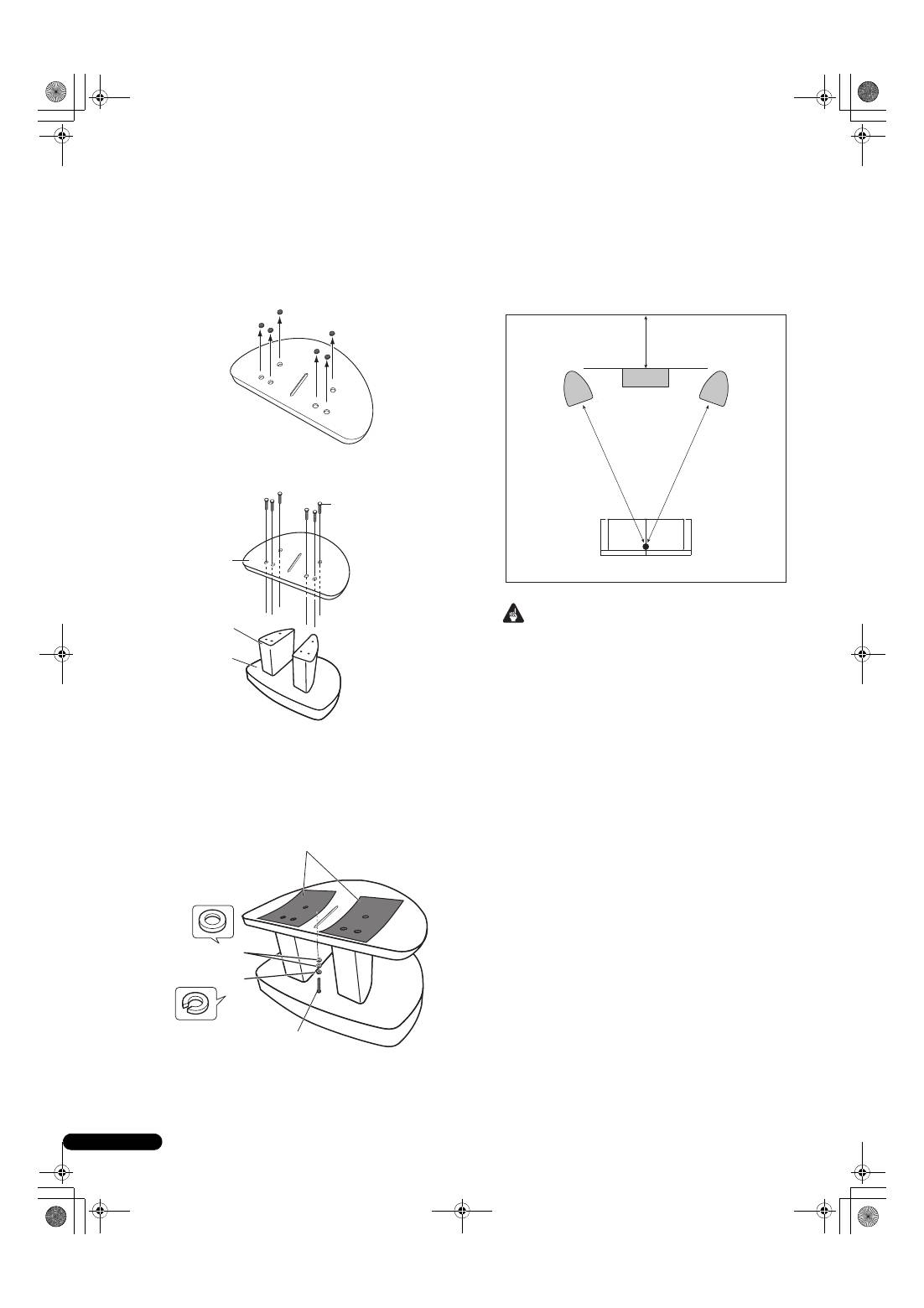

Utilização do suporte de coluna Pioneer CP-7EX
. . . . . . . . . . . . . 6
Escolha do local onde colocar os sistemas de colunas
. . . . . . . . 6

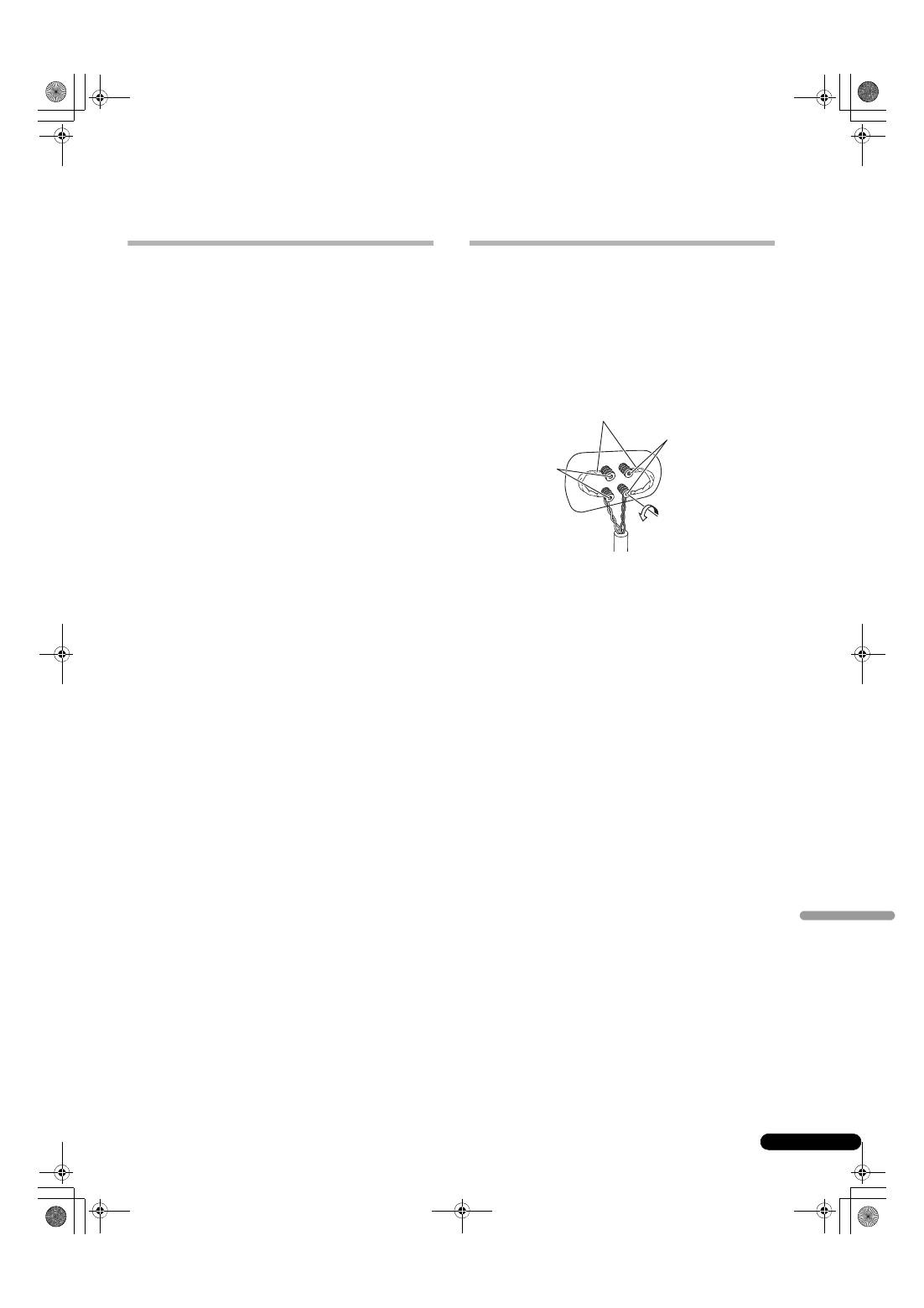

Ligações
Ligação a um amplificador
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Ligação dos cabos
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

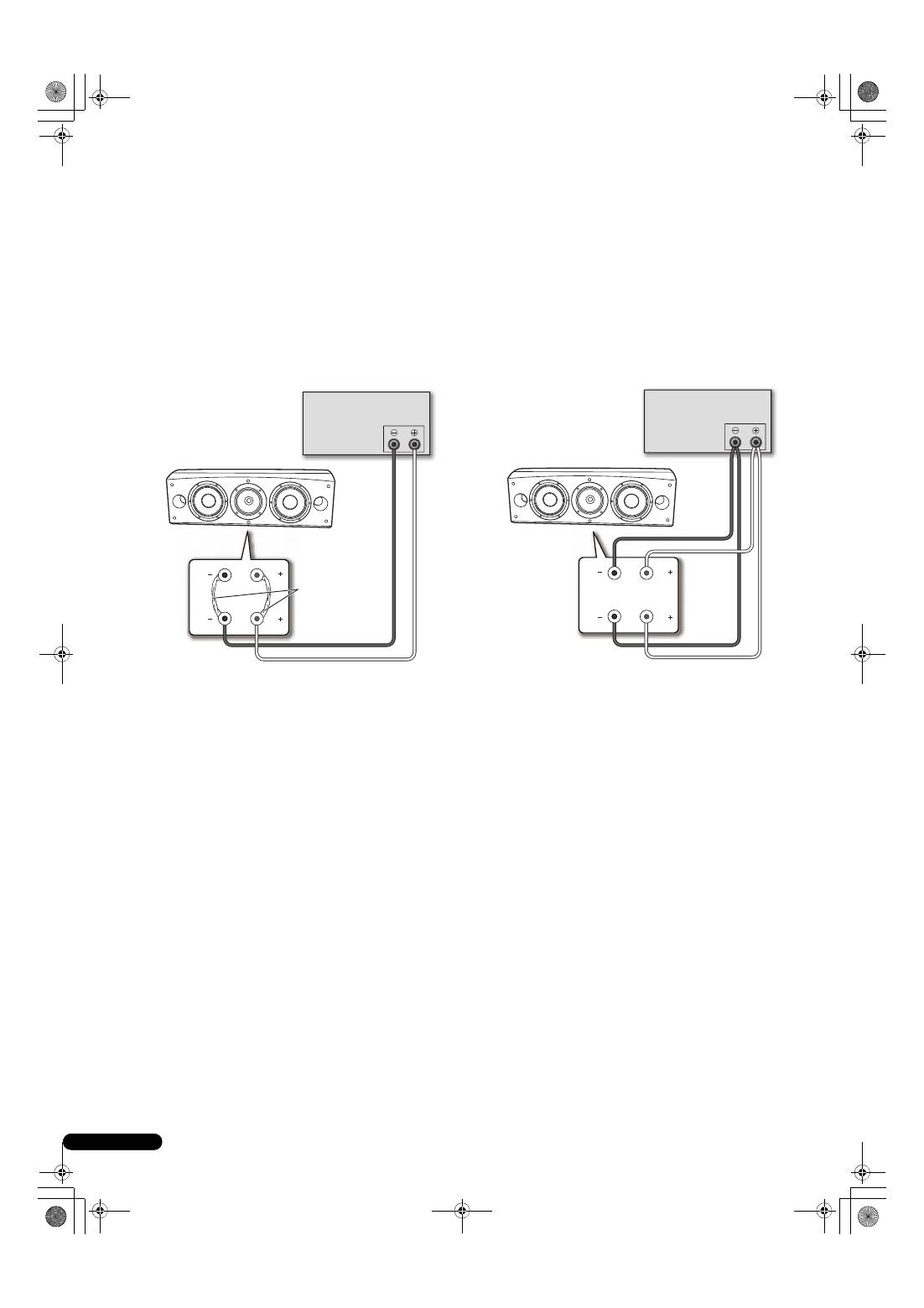

Ligações de um fio único
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Ligações de bi-cablagem
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Ligações de bi-amplificação
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Outra Informação
Utilização das cavilhas de espuma
. . . . . . . . . . . . . . . . . . . . . . . . 10
Utilização das cavilhas A apenas
. . . . . . . . . . . . . . . . . . . . . . . . 10
Utilização de ambas as cavilhas A e B
. . . . . . . . . . . . . . . . . . . . 10

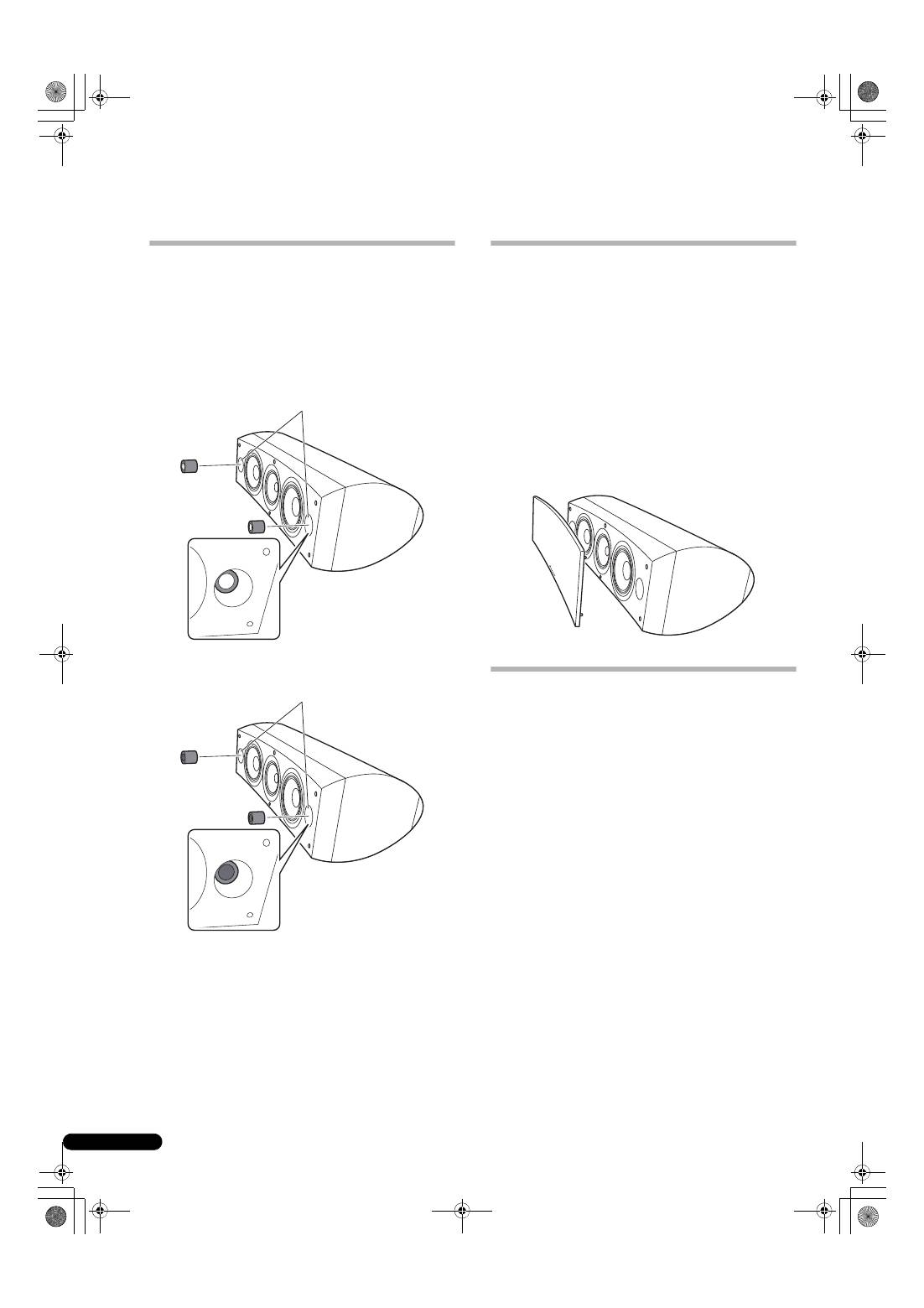

Colocar/retirar a grelha de cobertura
. . . . . . . . . . . . . . . . . . . . . . 10
Limpeza da caixa das colunas
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Especificações
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Antes de começar
• A impedância nominal deste sistema de colunas é de 6
Ω
.
Ligue o sistema de colunas a um amplificador com uma
impedância de carga entre 6
Ω
e 16
Ω
(um modelo com a
indicação “6
Ω
– 16
Ω
” afixada nos terminais de saída para as
colunas).
De modo a prevenir danos nas colunas resultantes de
sobrecarga na entrada, observe por favor as seguintes
precauções:
• Não forneça potência ao sistema de colunas para além da
entrada máxima permitida.
• Quando utilizar um equalizador gráfico para dar ênfase a sons
altos na faixa das altas frequências, não utilize um volume de
amplificação excessivo.
• Não force um amplificador de baixa potência a produzir altos
volumes de som (a distorção harmónica do amplificador
aumentará, além de poder danificar a coluna).
Precaução: instalação
• Quando instalar este aparelho, certifique-se que está
firmemente segurado, evitando zonas em que possa cair e
causar ferimentos em caso de desastres naturais (tais como
um tremor de terra).
• Não fixe estas colunas à parede ou ao tecto. Podem cair,
causando ferimentos.
• Não instale as as suas colunas sobre a cabeça, na parede ou
notecto. Se mal fixadas, a grelha das colunas pode cair,
causando danos e ferimentos.
• Desligue da tomada o seu equipamento audio-visual e
consulte o manual de instruções quando ligar os
componentes entre si. Certifique-se que utiliza os cabos de
ligação adequados.
Precaução: utilização
• Não coloque a coluna numa superfície instável. Pode tornar-
se perigosa em caso de queda, para além de danificar o
equipamento.
• Não utilize a coluna para produzir som distorcido durante
longos períodos de tempo. Tal pode resultar em incêndio.
• Não se sente nem se ponha em pé em cima das colunas. Não
deixe as crianças brincar com as colunas.
• Não coloque objectos grandes ou pesados sobre as colunas.
• Não coloque objectos magnéticos tais como chaves de
parafusos ou peças de ferro perto do tweeeter ou dos médios.
As colunas utilizam fortes magnetes, podendo atrair objectos,
causando ferimentos ou danificando o diafragma.
K058_A_Po
Se quiser deitar fora este produto, não o misture com o lixo comum. De acordo com a legislação, existe um sistema de recolha
separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados.
Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em
determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).
Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais.
Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem
adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana.
S-8EX_PO.book 2 ページ ２００８年７月１６日 水曜日 午後８時０分
3
Po
Português

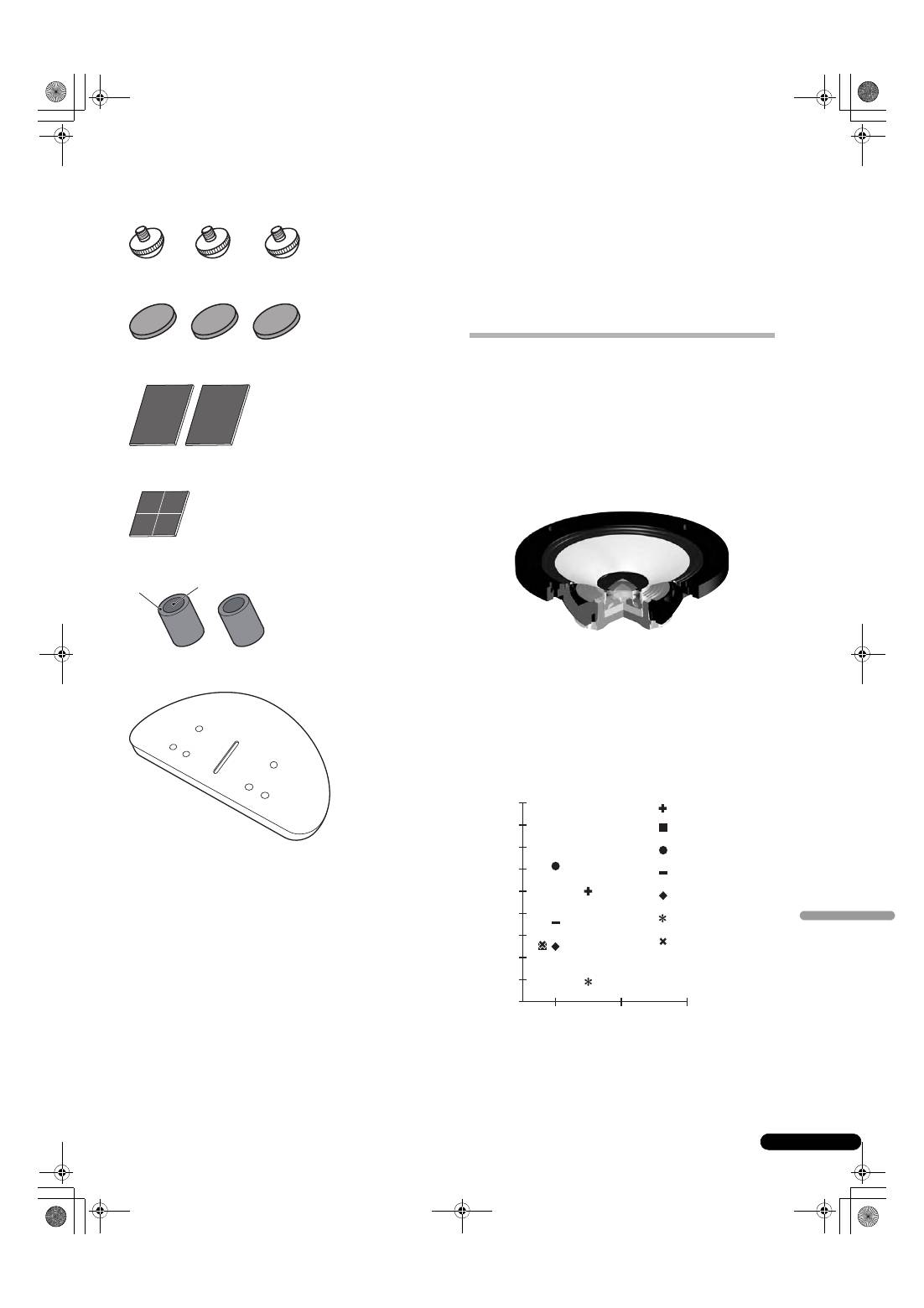

O que encontra na caixa
Espigões x 3
Almofadas de cortiça x 3
Almofadas anti-derrapantes grandes x 2
Almofadas anti-derrapantes pequenas x 4
Cavilhas de espuma (A,B) x 2
Base de coluna x 1
Anilhas x 2
Anilha de mola x 1
Parafuso (M5 x L40) x 1
Parafusos (M6 x L35) x 6
Grelha x 1
Manual de instruções
Sobre a série EX
A série EX, incorporando o abundante know-how
tecnológico por detrás da série de colunas TAD, bandeira da
Pioneer, foi desenvolvida com o objectivo de criar a
derradeira coluna na sua gama de preços.
A concepção e produção da série EX resulta de um esforço
internacional que representa o melhor da tecnologia de colunas
Pioneer.
Tecnologia por detrás do S-8EX
CST
O mecanismo propulsor do sistema é Transdutor de Fonte
Coerente (CST) baseado na tecnologia utilizada no TAD. O
diafragma do tweeter está montado concentricamente com o
vértice do cone de médios e proporciona uma fonte sonora
pontual entre 400 Hz e 100 kHz. O CST assegura o equilíbrio
espectral perfeito entre o sons directos e os sons reflectidos que
chegam aos ouvidos do ouvinte, proporcionando um som mais
consistente em toda a câmara de audição e uma capacidade
imagética melhorada.
Diafragmas de Grafite Cerâmica
Os tweeters do CST apresentam diafragmas de grafite cerâmica
que proporcionam resistência de alto nível e características de
amortecimento praticamente sem rival entre todos os outros
materiais actualmente em utilização em sistemas de colunas
áudio de topo de gama. A leveza da grafite cerâmica e a sua
resistência excepcional, conjuntamente, criam colunas cuja
ressonância do diafragma pode ser levada muito para além da
faixa de audição.
A
B
Grafite Cerâmica
Alumínio
Berílio
Liga da Boron
Carbono Cerâmico
Papel
Titânio
18 000
Velocidade (m/s)
Perda Interna
16 000
14 000
12 000
10 000
8 000
6 000
4 000
2 000
0,005
0,015
0,025
0
S-8EX_PO.book 3 ページ ２００８年７月１６日 水曜日 午後８時０分
4
Po
Diafragmas de Liga de Magnésio
Os médios do CST apresentam diafragma de liga de magnésio
cuja leveza característica e alta perda interna proporcionam
transição excelente e coloração mínima dos sons médios.

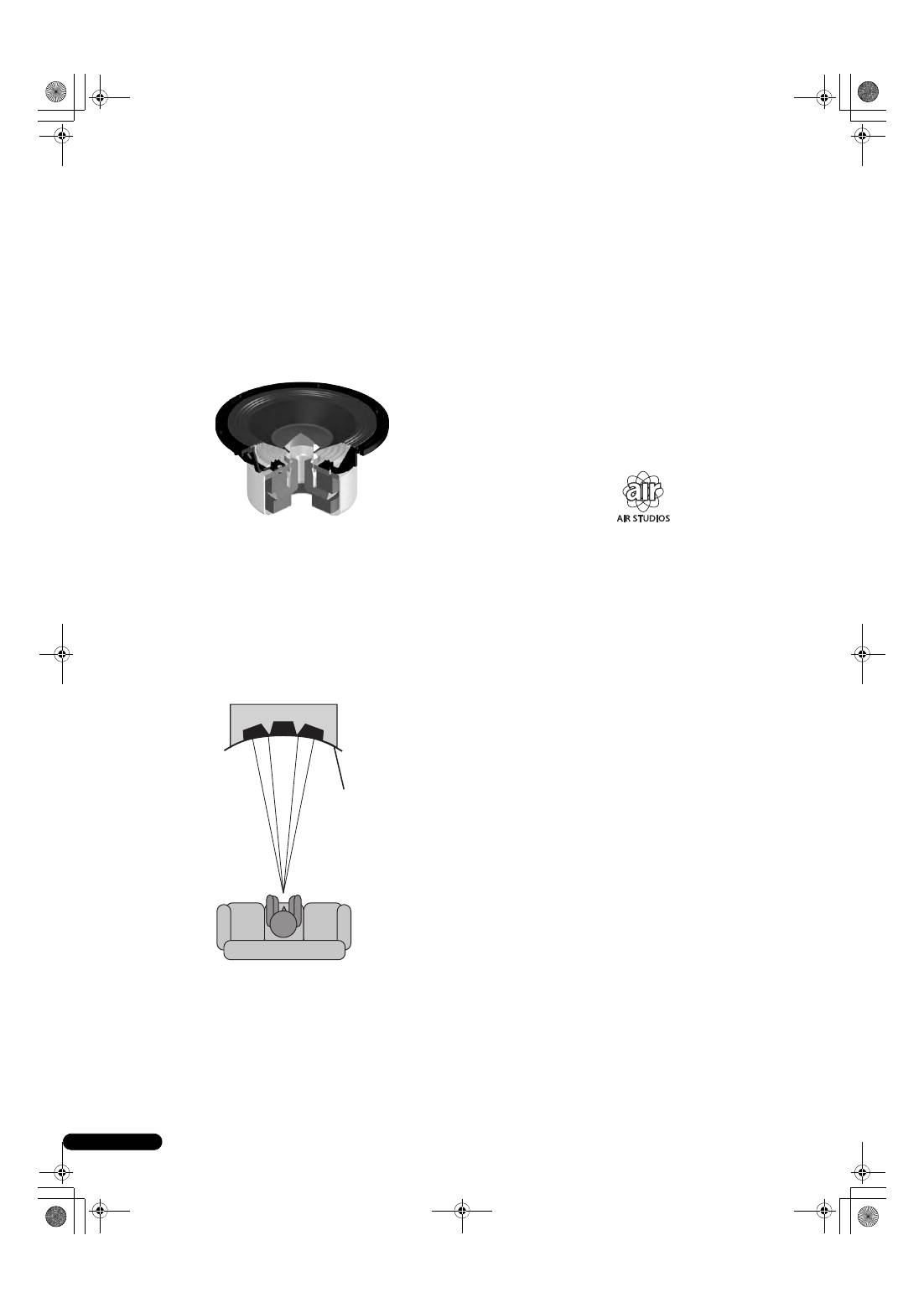

Unidades de Graves
O mecanismo propulsor de graves ilustrado abaixo serve de
fundação para o sistema de colunas S-8EX. A resistência do
mecanismo é o resultado do compósito Aramida/Carbono, criado
originalmente durante o desenvolvimento do S-1EX, que é
utilizado no seu diafragma. A tecnologia de circuito magnético
LDMC, exclusiva da Pioneer, foi incorporada de modo a preservar
a linearidade de níveis de saída, desde baixos até altos, e a
minimizar a distorção.
Construção da Caixa de Graves
A forma única do S-8EX é baseada numa necessidade lógica. De
modo a sincronizar o tempo de chegada do som proveniente do
CST e das duas unidades de graves, cada unidade é montada
sobre um deflector que serve para criar uma curva altamente
delicada conhecida com a “curva de precisão” (ver ilustração
abaixo). Fabricado com MDF (prancha de fibra de média
densidade) até 65 mm, este deflector é, além disso, forte
suficiente para conter a força propulsora das unidade de graves.
Além disso, o porto dos graves foi esculpido num bloco de MDF
extremamente espesso, resultando na redução de ruído de vento,
para um som límpido, profundo.
Redes de Crossover
As redes de crossover utilizam apenas os melhores componentes.
Bobinas com núcleo de ar, resistores não indutivos e capacitores
de filme no caminho do sinal foram todos cuidadosamente
escolhidos e optimizados para a unidade CST, de modo a
proporcionar a maior transparência ao sinal. Os mecanismos de
graves utilizam inductores com núcleo de placas de aço silicone
que minimizam a distorção e as perdas, durante a transferência
de energia. Todos os componentes estão ligados directamente ao
seu material de cablagem respectivo, ao invés de estarem ligados
a um circuito impresso, permitindo perdas minímas e um máximo
desempenho.
Colaboração com Air Studios
Desde a sua fundação por George Martin em 1969, Londres, o Air
Studios inglês adquiriu o respeito inequívoco por parte de
múltiplos artistas que o reconhecem como o principal estúdio de
gravação do mundo. O selo Air Studios que foi atribuído ao S-8EX
indica que estas colunas são capazes de produzir o som de alta
qualidade exigido pelos criadores de som mais exigentes do
mundo.
Cu
r
va de
pr
ecisão
S-8EX_PO.book 4 ページ ２００８年７月１６日 水曜日 午後８時０分
5
Po
Português
Instalação e Disposição
Como instalar
Seleccione o modo de instalação que pretende.

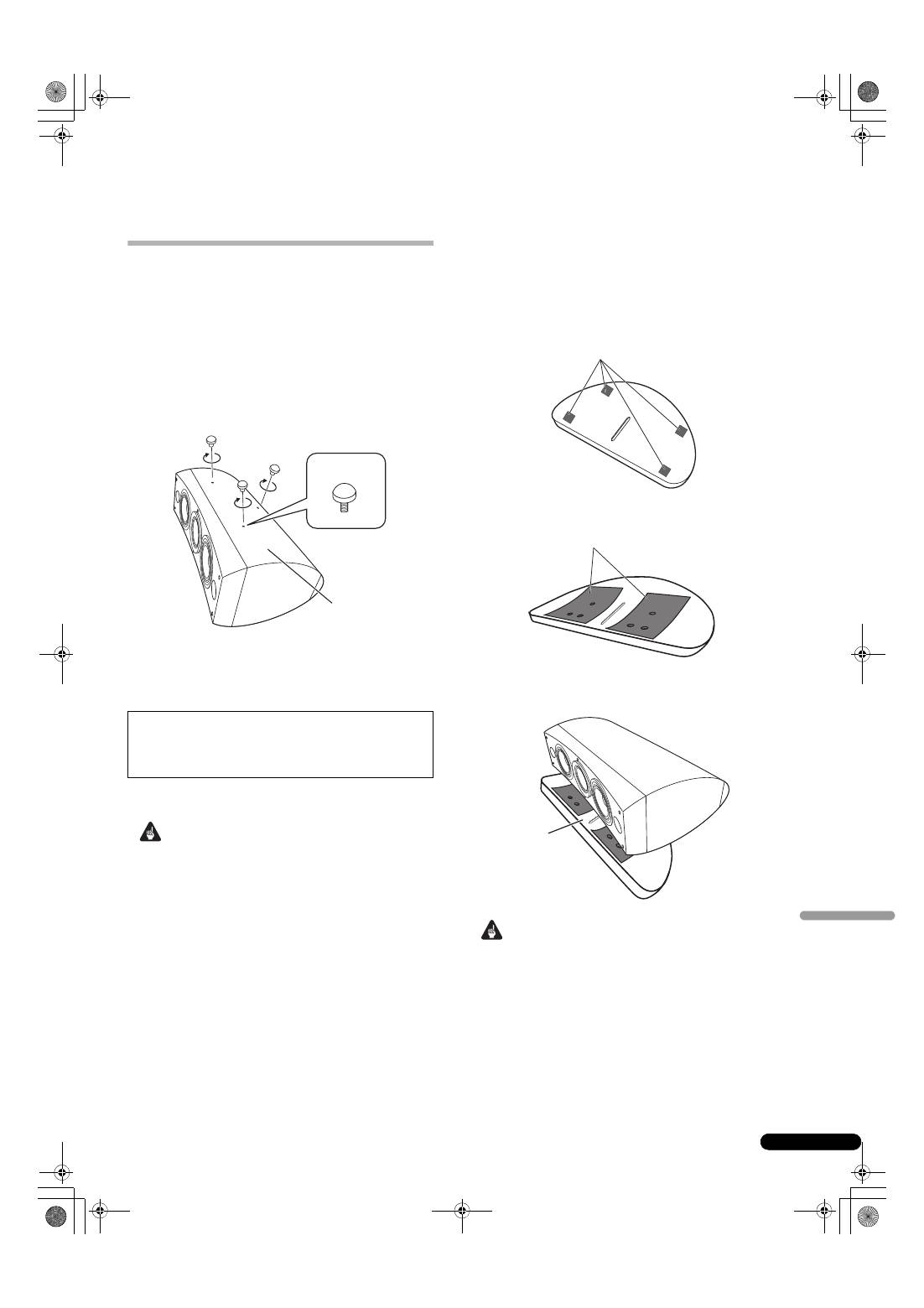

Quando instalar directamente no chão
Utilize os espigões fornecidos quando instalar a coluna
directamente na superfície do chão.
Instalação
1
Aparafuse os espigões nos orífícios dos três furos metal
roscados (M6) abertos na base das colunas. Aparafuse-os
firmemente.
2
Coloque as almofadas de cortiça nas posições que as três
pontas dos espigões irão acertar quando a coluna estiver na
sua posição.
3
Coloque a coluna sobre as almofadas de cortiça.
• Uma vez que este aparelho pesa cerca de 28 kg, é muito
perigoso tentar ajustar a porca do espigão inclinando o
aparelho. Certifique-se que coloca a coluna sobre uma
superfície macia (tal como um cobertor) de modo a não
danificar o chão, e que procede à instalação com pelo menos
duas pessoas.
Utilização da base de coluna fornecida
Quando utilizar a base de coluna fornecida, não é necessário
utilizar os espigões fornecidos.
Instalação
1
Afixe as almofadas anti-derrapantes (pequenas) nos
quatro locais na base da base.
2
Afixe as bases anti-deslizantes (grandes) nas duas bases
sobre a superfície da base da coluna.
3
Coloque a coluna sobre a base.
A utilização da base da coluna permite um ajuste preciso do
ângulo da coluna.
• Quando utilizar a base da coluna fornecida, não coloque a
coluna na sua posição com os parafusos. A coluna pode cair
e causar ferimentos.
Senão não utilizar as almofadas de cortiça quando
colocar as colunas, os espigões podem danificar o chão.
Se pretender utilizar os espigões, recomendamos
vivamente que utilize as almofadas de cortiça.
Base da
coluna
Espigão
Importante
Almofadas anti-de
rr
a
p
antes
p
equenas
Almofadas anti-de
rr
a
p
antes g
r
andes
Base de
coluna
Importante
S-8EX_PO.book 5 ページ ２００８年７月１６日 水曜日 午後８時０分
6
Po
Utilização do suporte de coluna Pioneer CP-7EX
Para utilizar o suporte CP-7EX, a base de coluna fornecida precisa
estar fixa às hastes do suporte do CP-7EX. Monte o suporte como
abaixo demonstrado.
Instalação
1
Retire o material de embalar dos buracos dos parafusos
embutidos na base da coluna.
2
Fixe a base da coluna ao tronco do suporte do CP-7EX.
Utilize apenas os parafusos fornecidos (M6 x L35).
3
Afixe as almofadas anti-derrapantes (grandes).
4
Fixe a coluna à base utilizando dos parafusos fornecidos
(M5 x L40), a anilha de mola e a anilha.
Para ter a certeza que a coluna não cai, utilize apenas os
parafusos fornecidos para fixar o sistema da coluna ao
suporte da coluna. Para mais detalhes, consulte as instruções
fornecidas com o suporte de coluna CP-7EX.
Escolha do local onde colocar os sistemas de colunas
A localização do sistema de colunas no quarto de audição tem um
grande impacto sobre o desempenho total do sistema de colunas
S-8EX, em termos de desempenho de baixos, precisão tonal, e
imagem sonora. Todos os quartos são diferentes; esta secção
serve apenas de guia. A experimentação no seu quarto dará
resultados óptimos.
Utilize o gráfico abaixo para determinar a localização óptima das
colunas.
.
• Não coloque as colunas sob luz solar directa. Evite colocá-las
perto de aquecedores ou ar condicionados. Tal pode empenar
ou descolorar as caixas das colunas, ou danificar as colunas.
• A Pioneer não assume qualquer responsabilidade sobre
danos resultants da montagem, fixação deficiente, reforço
insuficiente, má utilização do produto, actos da natureza, etc.
Pa
r
afusos (M6 x L35)
Base de
coluna
T
r
onco do su
p
o
r
te
Base do su
p
o
r
te
CP-7EX
Anilhas
Anilha de mola
Pa
r
afuso (M5 x L40)
Almofadas anti-de
rr
a
p
antes g
r
andes
Posição de audição
30 cm a 60 cm
Coluna central
Coluna
frontal
Coluna
frontal
Importante
S-8EX_PO.book 6 ページ ２００８年７月１６日 水曜日 午後８時０分
7
Po
Português
Ligações
Ligação a um amplificador
Esta coluna não inclui cabos de coluna para ligar a um
amplificador. Tome os seguintes factores em consideração
quando escolher os cabos das colunas, de modo a tirar o maior
partido do seu sistema de colunas:
• Utilize cabos de grande calibre se possível, e reduza o
comprimento dos cabos ao mínimo necessário.
• As características dos cabos variam. Lembre-se disto quando
escolher cabos.
• Seleccione os cabos com a menor resistência possível e
certifique-se que as ligações aos terminais das colunas e do
amplificador estão firmes e seguras.
Ligação dos cabos
1
Desligue a alimentação do seu amplificador.
2
Ligue os cabos de colunas aos terminais de entrada (em
baixo) na parte anterior da coluna. A polaridade dos
terminais de entrada é encarnado para o positivo (+) e preto
para o negativo (–).
3
Ligue as outras extremidades dos cabos aos terminais de
saída para colunas, no amplificador (para mais detalhes,
consulte o manual de utilizador do seu amplificador).
• Segure os botões nos terminais de entrada inferiores e rodeos
para a esquerda (no sentido contrário aos ponteiros do
relógio). Insira os fios do cabo das colunas nos orifícios dos
postes do terminal. Aperte depois os botões para fixar a barra
de curto-circuito, bem como os fios.
• Pode também ligar os terminais da coluna utilizando uma
ficha banana. Quando utilizar uma ficha banana, certifique-se
de retirar a tampa na extremidade do terminal de entrada.
• Depois de ligar as fichas, puxe os cabos levemente para se
certificar que as extremidades destes se encontram ligadas
firmemente aos terminais. Ligações deficientes podem criar
ruído e interrupção no som.
• Se os fios dos cabos sairem dos terminais e entrarem em
contacto um com o outro, induzirão uma carga excessiva no
amplificador. Tal pode fazer com que o amplificador deixe de
funcionar, podendo mesmo danificar o amplificador.
CUIDADO
Estes te
r
minais de coluna estão sob
voltagem
PERIGOSA
. Pa
r
a evita
r
o
r
isco de choque eléct
r
ico ao
liga
r
ou desliga
r
os cabos de coluna, desligue o cabo
de alimentação de ene
r
gia antes de toca
r
em quaisque
r
com
p
onentes não isolados.
D3-4-2-2-3_A_Po
Conectores barra de curto-circuito
Terminal encarnado (+)
Terminal preto
(–)
S-8EX_PO.book 7 ページ ２００８年７月１６日 水曜日 午後８時０分
8
Po
Ligações de um fio único
Para ligações de um só fio, ligue as secções de frequência média-
alta e baixa à rede de crossover utilizando a ligação de curto-
circuito fornecida com a coluna. Ligue depois o fio (+) do
amplificador a um qualquer poste de ligação encarnado, e o fio (–
) do amplificador a um qualquer poste preto, tal como ilustrado
abaixo.
Ligações de bi-cablagem
Numa ligação de bi-cablagem, você liga independentemente nos
sistemas de colunas as fichas de alta e de baixa frequência do
amplificador. Tal resulta em que o propulsor CST e os propulsores
de baixos são ligados independente e directamente do
amplificador, oferecendo a possibilidade de optimizar o tipo de
cabo para um dos propulsores. Ligue um conjunto de cabos ao
conjunto de postes de ligação inferior (rede específica propulsora
de baixos). Ligue depois um segundo conjunto de cabos aos
postes de ligação superiores (rede específica CST). Depois, ligue
ambos os conjunto de cabos aos terminais apropriados no seu
amplificador. Tenha cuidado para ligar ambos os fios (+) aos
terminais (+) do amplificador, e ambos os fios (–) aos terminais (–
) do amplificador, tal como ilustrado abaixo.
SPEAKERS OUTPUT
Ligação
curto-circuito
Coluna (parte de trás): Painel de entrada
Amplificador
(parte de trás)
(Apenas um canal ilustrado)
Coluna
HF
HF
LF
LF
SPEAKERS OUTPUT
Coluna (parte de trás): Painel de entrada
Amplificador
(parte de trás)
(Apenas um canal ilustrado)
Coluna
HF
HF
LF
LF
S-8EX_PO.book 8 ページ ２００８年７月１６日 水曜日 午後８時０分
9
Po
Português

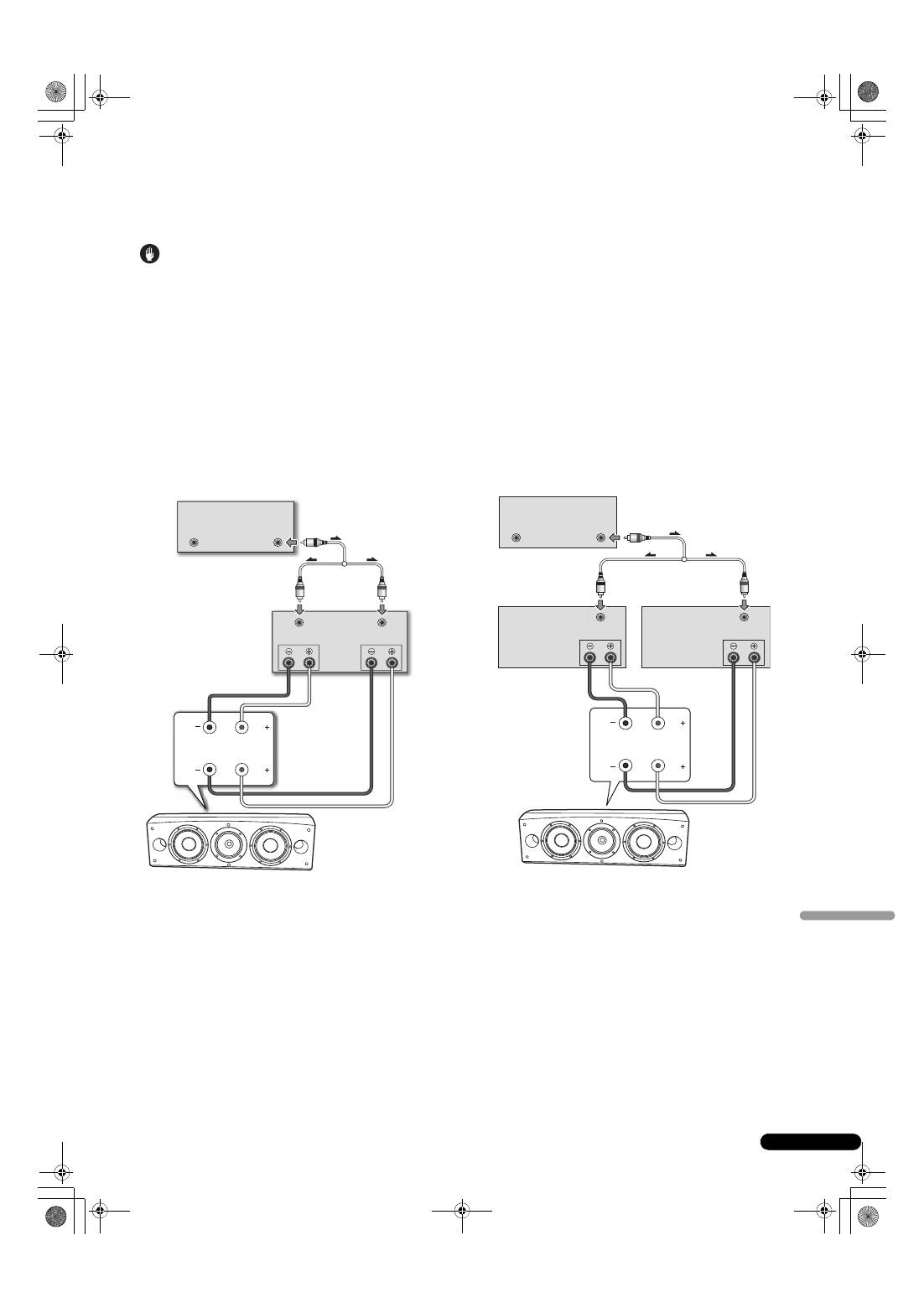

Ligações de bi-amplificação
A bi-amplificação permite o melhor desempenho quando utilizar amplificadores dedicados às secções baixas e médias-a-altas.
Há duas possíveis configurações, conhecidas com bi-amplificação horizontal e vertical.
Retire as ligações de curto-circuito antes de ligar os cabos de coluna numa ligações de bi-amplificação,
caso contrário pode causar danos nos amplificadores.
Bi-amplificação vertical
Para esta configuração são utilizados amplificadores estéreo
idênticos para cada sistema de colunas. Um canal de cada
ampificador fornece a secção de baixas frequências e o outro
fornece a secção de altas frequências, tal como ilustrado abaixo.
Ligue um conjunto de fios e o canal do amplificador ao conjunto
de postes de ligação inferior (rede específica de propulsão de
baixos).
Ligue um segundo par de fios e o outro canal do amplificador aos
postes de ligação superiores (rede específca CST).
Tome cuidado para ligar ambos os fios (+) aos terminais (+) do
amplificador e ambos os fio (–) aos terminais (–) do amplificador.
Bi-amplificação horizontal
Com esta configuração pode utilizar diferentes amplificadores
estéreo para as secções de frequências baixa e média-a-alta do
sistema de colunas (por exemplo, amplificadores de válvulas para
altas frequências e de estado sólido para baixas frequências).
Cada canal de um amplificador fornece a secção de baixas
frequências, e cada canal do outro amplificador fornece a secção
de média-a-alta frequência, tal como ilustrado abaixo.
Este método requer que os dois amplificadores tenham o mesmo
ganho. De outro modo será perceptivel um desequilíbrio entre a
reprodução nas colunas das frequências baixas e médias-a-altas.
Em caso de dúvida, consulte o seu fornecedor habitual.
Precaução
Coluna
SPEAKERS OUTPUT
INPUT
OUTPUT
INPUT
Ch.1
Ch.2
OUTPUT
Coluna
(parte de trás):
Painel de entrada
(Apenas um canal ilustrado)
Amplificador
de potência
(parte de trás)
(Adaptador Y
disponível no
mercado)
Pre-amplificador
(parte de trás)
HF
HF
LF
LF
SPEAKERS OUTPUT
INPUT
SPEAKERS OUTPUT
INPUT
OUTPUT
OUTPUT
Amplificador de
potência (parte de trás)
(Baixa frequência)
Amplificador de
potência (parte de trás)
(Alta frequência)
(Apenas um canal ilustrado)
(Apenas um canal ilustrado)
(Apenas um canal ilustrado)
(Adaptador Y disponível
no mercado)
Coluna (parte de trás):
Painel de entrada
Coluna
Pre-amplificador
(parte de trás)
HF
HF
LF
LF
S-8EX_PO.book 9 ページ ２００８年７月１６日 水曜日 午後８時０分
10
Po
Outra Informação
Utilização das cavilhas de espuma
Este aparelho vem equipado com cavilhas de espuma úteis para
ajustar o volume dos sons graves. Para as utilizar, coloque
suavemente as cavilhas de espuma nos portos de reflexão de
graves em ambos os lados da coluna. Insira apenas a cavilhas de
espuma A ou ambas as cavilhas de espuma A e B para obter o
som pretendido.
Utilização das cavilhas A apenas
Utilização de ambas as cavilhas A e B
Colocar/retirar a grelha de cobertura
Este sistema de colunas vem com grelhas de cobertura que
podem ser colocadas e retiradas, deste modo:
1
Para colocar a grelha de cobertura, alinhe os orifícios nas
colunas com espigões na grelha, e pressione firmemente.
2
Para retirar a grelha de cobertura, segure com as mãos o
lado esquerdo das extremidades superior e inferior da grelha
e puxe-a suavemente para si, de modo a separar da coluna o
lado esquerdo da grelha.
3
Depois desloque as mãos para a parte central da grelha e
novamente puxe-a suavemente para si, de modo a separar a
parte central da grelha.
4
Finalmente, segure o lado direito das extremidades
superior e inferior da grelha e puxe-a suavemente para si, de
modo a separar da coluna a última parte da grelha.
Limpeza da caixa das colunas
Em condições de utilização normais, a passagem com um pano
seco é suficiente para manter a caixa limpa. Se necessário limpe
com um pano embebido num detergente neutro diluído cinco ou
seis vezes em água, e torcido bem. Não utilize cera ou detergentes
para mobília.
Não utilize nunca diluentes, benzina, sprays insecticidas ou outro
produto químico neste ou próximo deste aparelho, pois tal
corroerá as superfícies.
Po
r
tos de
r
eflexão de g
r
aves
Po
r
tos de
r
eflexão de g
r
aves
S-8EX_PO.book 10 ページ ２００８年７月１６日 水曜日 午後８時０分
11
Po
Português
Especificações
Caixa . . . . . . . . . . . . . . . . . . . . . . . .Tipo baixo-reflexo, assente no chão
(protegida magneticamente)
Configuração. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 vias
Altifalante de graves (Woofer) . . . . . . . . . . . . . . . . . . . . .16 cm cone x 2
Tweeter de médios . . . . . . . . . . . . . . Cone de 14 cm/abóbada de 3 cm
Impedância . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ω
Resposta em frequência . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz a 100 kHz
Sensibilidade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)
Potência máxima de entrada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W
Dimensões exteriores . . . . . . . 723 (L) mm x 263 (A) mm x 387 (P) mm
Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg
Acessórios fornecidos
Espigões . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Almofadas de cortiça . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Almofadas anti-derrapantes grandes . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Almofadas anti-derrapantes pequenas. . . . . . . . . . . . . . . . . . . . . . . . . 4
Cavilhas de espuma (A,B) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Base de coluna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Anilhas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Anilha de mola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Parafuso (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Parafusos (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Grelha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Manual de instruções
Especificações e concepção sujeitas a possíveis modificações
sem aviso prévio, devido a melhoramentos.
Escudo magnético
Este sistema de colunas está magneticamente escudado. No
entanto, dependendo do local de instalação, pode ocorrer
distorção de cor se o sistema de colunas for colocado demasiado
perto do ecrã de um televisor.
Se tal acontecer, desligue o televisor e ligue-o novamente
15 minutos a 30 minutos depois. Se o problema persistir afaste as
colunas do televisor.
é um marca registada colocada num produto com
tecnologia Controlo de Fase Pioneer. Esta tecnologia permite uma
reprodução sonora de alto grau através de cada componente,
melhorando o emparelhamento geral de fases.
Publicado por Pioneer Corporation.
“Copyright” © 2008 Pioneer Corporation.
Todos os direitos reservados.
Nota
S-8EX_PO.book 11 ページ ２００８年７月１６日 水曜日 午後８時０分
