Pioneer VSX-529-S: Nederlands
Nederlands: Pioneer VSX-529-S
2
Aansluitingen
De luidsprekers aansluiten
De receiver werkt al met twee stereoluidsprekers (de voorluidsprekers in de afbeelding). Het ver-
dient echter aanbeveling ten minste drie luidsprekers te gebruiken en een complete opstelling is
het beste voor surroundgeluid.
Stel uw luidsprekers op zoals hieronder getoond om een optimaal surroundgeluid te verkrijgen.
5.1-kanaals surroundsysteem:
Sluit de speakers na installatie volgens onderstaande afbeelding aan.
LINE LEVEL
INPUT
L
– Linksvoor
C
– Midden
R
– Rechtsvoor
SL
– Surroundlinks
SR
– Surroundrechts
SW
– Basluidspreker (subwoofer)
Aansluiten van de speakerkabels
Zorg ervoor dat u de rechterluidspreker
aansluit op de rechter aansluiting (
R
) en de
linkerluidspreker op de linker aansluiting (
L
).
Ook moeten de positieve en negatieve (
+/–
)
aansluitingen op de receiver overeenkomen
met die op de luidsprekers.
WAARSCHUWING
•
Voordat u aansluitingen maakt of
wijzigt, schakelt u het apparaat uit en
verwijdert u de stekker van het netsnoer
uit het stopcontact.
•
Op deze luidsprekeraansluitingen staat
een
GEVAARLIJKE
spanning. Om een
elektrische schok te voorkomen bij
het aansluiten en losmaken van de
luidsprekerkabels, moet u de stekker
uit het stopcontact halen voordat u niet
geïsoleerde onderdelen aanraakt.
1
Draai de ontblote draaduiteinden in elkaar.
2
Maak de aansluiting wat los en steek de
blote draad er in.
3
Draai de aansluiting vast.
1
2
3
10 mm
Sluit de aansluitpunten van de midden- en
surroundluidsprekers van de VSX-424/VSX-329
zoals hieronder aangegeven aan:
1
Draai de ontblote draaduiteinden in elkaar.
2
Duw de klemaansluiting open en steek
de ontblote draad naar binnen.
3
Laat de klemaansluiting los.
1
2
3
10 mm
R
SL
L
SW
C
SR
Subwoofer
(
SW
)
Rechtsvoor (
R
)
Surroundrechts
(
SR
)
Surroundlinks
(
SL
)
Linksvoor (
L
)
Midden (
C
)
VSX-824
Het type aansluitpunt voor de midden- en surroundspeaker van de VSX-424/VSX-329 is anders
dan op deze afbeelding getoond.
U kunt speakers gebruiken met een nominale impedantie van tussen 6
W
en 16
W
.
Nederlands
3
English
Français
Italiano
Español
Nederlands
Deutsch
Aansluiting van uw TV en weergave-
apparatuur
Opmerking
•
Raadpleeg de gebruiksaanwijzing in de meegeleverde cd-
rom als u een televisie of weergavecomponent op een
andere wijze dan via een HDMI-aansluiting wilt aansluiten.
•
Raadpleeg de gebruiksaanwijzing in de meegeleverde cd-
rom voor aansluitingen van overige apparatuur.
WAARSCHUWING
•
Pak het netsnoer alleen bij het stekkerdeel beet. Trek
de stekker niet uit door aan het snoer te rukken en raak
het netsnoer nooit met natte handen aan; dit kan een
kortsluiting of elektrische schok tot gevolg hebben. Plaats
het apparaat, een meubelstuk of enig ander voorwerp
niet op het netsnoer en knel het netsnoer op geen enkele
manier af. Maak nooit een knoop in het netsnoer of knoop
deze samen met andere kabels. Leid de netsnoeren
zodanig dat de kans klein is dat er iemand op trapt. Een
beschadigd netsnoer kan brand of een elektrische schok
veroorzaken. Controleer regelmatig de staat van het
netsnoer. Wanneer u beschadigingen aantreft, vraagt
u uw dichtstbijzijnde Pioneer-erkende, onafhankelijke
servicecentrum om het netsnoer te vervangen.
BELANGRIJKE INFORMATIE BETREFFENDE
DE VENTILATIE
Let er bij het installeren van het apparaat op dat er
voldoende vrije ruimte rondom het apparaat is om een
goede doorstroming van lucht te waarborgen
(tenminste 40 cm boven, 20 cm achter en 20 cm aan de
zijkanten van het apparaat).
WAARSCHUWING
De gleuven en openingen in de behuizing van het
apparaat zijn aangebracht voor de ventilatie, zodat een
betrouwbare werking van het apparaat wordt verkregen
en oververhitting wordt voorkomen. Om brand te
voorkomen, moet u ervoor zorgen dat deze openingen
nooit geblokkeerd worden of dat ze afgedekt worden
door voorwerpen (kranten, tafelkleed, gordijn e.d.) of
door gebruik van het apparaat op een dik tapijt of een
bed.
D3-4-2-1-7b*_A1_Nl
Aansluitingen (vervolg)
Antennes aansluiten
2
1
AM-raamantenne
FM-draadantenne
VSX-824
Aansluiten op het netwerk via de
LAN-interface
Alleen VSX-824/VSX-529
WAN
3
2
1
LAN
LAN-kabel (los verkrijgbaar)
Router
Modem
Computer
Internet
HDMI IN
HDMI OUT
DIGITAL AUDIO OUT
OPTICAL
B
VIDEO IN
A
HDMI/DVI-compatible TV
VSX-824
•
Alleen VSX-424/VSX-329:
Een composiet videokabelaansluiting
(
A
) moet worden gebruikt om de OSD (menu op het scherm) van
het systeem op de televisie te kunnen zien.
•
Alleen VSX-824/VSX-529:
De OSD wordt alleen via het HDMI OUT-
aansluitpunt weergegeven.
•
Als de televisie de HDMI Audio Return Channel-functie niet
ondersteunt, dan moet een optische digitale kabelaansluiting
(
B
) worden gebruikt om geluid van de televisie via de receiver te
beluisteren.
•
Als de televisie de HDMI Audio Return Channel-functie ondersteunt,
dan wordt het geluid van de televisie via het HDMI-aansluitpunt naar
de receiver uitgevoerd, en is aansluiting van een optische digitale
kabel (
B
) niet nodig. Schakel in dat geval
ARC
bij
HDMI Setup
in
(
ON
)
l
“Het HDMI Setup-menu” op bladzijde 36 (VSX-424/VSX-
329),
“HDMI Setup”
op bladzijde 56 (VSX-824/VSX-529).
•
Raadpleeg de bedieningshandleiding van de televisie voor
aanwijzingen over de aansluitingen en de set-up van de televisie.
VSX-824
HDMI/DVI-compatible
Blu-ray Disc-speler,enz.
4
Initial Setup
Voordat u begint
1
Plaats de batterijen in de afstandsbediening.
De bij het systeem meegeleverde batterijen zijn bestemd
voor het eerste gebruik en niet voor langdurig gebruik. Wij
raden u aan alkalibatterijen te gebruiken die een lange
levensduur hebben.
2
Zet de receiver en de TV aan.
BD
DVD
INPUT SELECT
SOURCE
SLEEP
TV
CONTROL
CD
INPUT
RECEIVER
RECEIVER
SLEEP
CTRL
BD
GAME
HDMI
S.SEL
ECO
STANDBY/ON
RECEIVER SIGNAL SEL
SOURCE
INPUT
3
Schakel de TV-ingang in zodat de TV op de
receiver kan aansluiten.
4
Schakel de subwoofer in en draai het volume
omhoog.
WAARSCHUWING
•
Gebruik of bewaar batterijen niet in direct zonlicht of
op een hete plaats, zoals in de auto of bij een kachel.
Batterijen kunnen hierdoor gaan lekken, oververhitten,
exploderen of in brand vliegen. Bovendien vermindert dit
de levensduur of prestatie van de batterijen.
•
Wees bij het plaatsen van de batterijen voorzichtig zodat
u de veren op de
*
aansluitingen voor de batterijen niet
beschadigt. Hierdoor kunnen batterijen gaan lekken of
oververhit raken.
•
Gebruikte batterijen dienen met inachtneming van de
regelgeving of milieuwetgeving van de overheid in uw
land/zone van de hand te worden gedaan.
Automatische instelling van surroundgeluid (MCACC)
(VSX-824/VSX-529/VSX-424)
Voor de set-up van de Auto Multi-Channel ACoustic Calibration
wordt gebruik gemaakt van de meegeleverde set-upmicrofoon
om de testtoon die via de speakers wordt weergegeven
te meten en te analyseren. Deze set-up maakt ultra-
precisiemeting en instellingen mogelijk; hiermee verkrijgt u
een optimale luisteromgeving voor de gebruiker.
Belangrijk
•
Voer de meting uit in een rustige omgeving.
•
Als u een statief heeft, kunt u dit gebruiken om de
microfoon ongeveer op oorhoogte te plaatsen op uw
normale luisterpositie. U kunt de microfoon ook op
oorhoogte plaatsen met behulp van een tafel of een stoel.
•
Zorgvuldige metingen zijn misschien niet mogelijk als de
ruimte tussen de speakers en de luisterpositie (microfoon)
wordt geblokkeerd door voorwerpen.
•
Ga tijdens het meten van de luisterpositie verwijderd
staan, en gebruik voor de bediening de afstandsbediening
vanaf de buitenzijde van alle speakers.
1
Sluit de meegeleverde set-upmicrofoon aan.
MCACC
SETUP MIC
2
Druk op de BD-toets van de afstandsbediening
om de BD-ingang te selecteren.
3
Druk op RECEIVER CTRL (VSX-824/VSX-
529),
RECEIVER
(VSX-424/VSX-329) van de
afstandsbediening en druk vervolgens op de
toets HOME MENU.
Het Home Menu verschijnt op de TV.
4
Selecteer ‘Auto MCACC’ in het Home Menu en
druk hierna op ENTER.
De automatische meting gaat van start.
Home Menu
1 . Auto MCACC
2 . Manual SP Setup
3 . Input Assign
4. Auto Power Down
5. HDMI Setup
6. Network Standby
7. MHL Setup
8. OSD Setup
1 . Auto MCACC
Now Analyzing
Surround Analyzing
Speaker System
X.Over
Speaker Distance
Channel Level
Acoustic Cal EQ
Return
•
De meting neemt ongeveer 3 tot 12 minuten in beslag.
5
Volg de instructies op het scherm.
•
De automatische instelling is voltooid zodra het Home
Menu-scherm verschijnt.
•
Wanneer het systeem van de netvoeding is afgesloten,
wordt mogelijk de stroomkringbeveiliging geactiveerd,
hetgeen zich voordoet wanneer de blootliggende
bedrading van het kabelsnoer het achterpaneel raakt, of
wanneer de blootliggende snoeren
en
*
elkaar raken.
Wind de kabelsnoeren van de luidsprekers terug in
de normale positie en sluit deze aan; zorg ervoor dat
het blootliggende kabelsnoer niet aan de buitenzijde
van het aansluitpunt zichtbaar is. Doe dit ook voor de
aansluitingen aan de luidsprekerzijde.
•
Controleer of de luidsprekers op de juiste wijze zijn
aangesloten indien
ERR
verschijnt.
6
Zorg ervoor dat de instelmicrofoon niet is
aangesloten.
Statief
Microfoon
VSX-824
VSX-424/VSX-329
VSX-824/VSX-529
5
English
Français
Italiano
Español
Nederlands
Deutsch
Basisbediening voor afspelen
Multikanaalsweergave
BD
DVD
INPUT SELECT
SOURCE
SLEEP
TV
CONTROL
CD
INPUT
1
4
7
MIDNIGHT
CH
RECEIVER
TUNER
iPod/USB SAT/CBL
GAME
TV
SIGNAL SEL
Acous.EQ
PHASE
S.RETRIEVER
ENTER
ADV SURR
AUTO/
DIRECT
VOL
+10
2
5
8
SPEAKERS
DIMMER
LEV
LEV
SB CH
DISP
CLR
3
6
9
0
ENTER
CH
CH
CH SELECT
MUTE
RETURN
AUDIO
PARAMETER
TOOLS
VOLUME
BAND
MENU
HOME
MENU
iPod CTRL
PTY
TRE
BASS
TOP
MENU
RECEIVER
TUNE
TUNE
PR
ES
ET
PR
ES
ET
RECEIVER
ALC/
STANDARD
STEREO
SLEEP
MUTE
CTRL
BD
AUTO
SURR
ADV
DVD
USB
TUNER
ADPT
iPod
TUN
GAME
CBL
ROKU
SAT
CD
TV
CH LEVEL
HDMI
MHL
BT
NET
S.SEL
ECO
STANDBY/ON
ENTER
CLR
SB CH
CH SEL
SP-A/B
Fav
RETURN
BAND
POP UP SUB TITLE DISP
DIMMER
STATUS
AUDIO
PRESET
TUNE
PTY
AUDIO P.
TOP
MENU
HOME
MENU
RECEIVER
LISTENING MODE
RECEIVER SIGNAL SEL
SOURCE
TOOLS
MENU
SHIFT
BASS
BASS
TRE
TRE
INPUT
CH
VOL
2
3
5
1
Schakel de weergavecomponent in.
Schakel bijvoorbeeld de Blu-ray Disc-speler in die op het
aansluitpunt
HDMI BD IN
is aangesloten.
2
Wijzig de ingang van de receiver.
Bijv.: druk op
BD
om de
BD
-ingang te selecteren
3
Druk op AUTO (VSX-824/VSX-529),
AUTO/DIRECT (VSX-424/VSX-329) om
’AUTO SURROUND’ te kiezen.
Druk tevens op
SURR
(VSX-824/VSX-529),
ALC/STANDARD
(VSX-424/VSX-329) of
ADV
(VSX-824/VSX-529),
ADV SURR
(VSX-424/VSX-329) voor multikanaalsweergave. Selecteer
uw voorkeursluistermodus.
4
Start de weergave van de component.
Bijv.: start de weergave van de Blu-ray Disc-speler.
5
Gebruik VOLUME +/– om het geluidsniveau in
te stellen.
•
Indien er geen geluid uit de midden- of surroundluidspreker
wordt weergegeven, kunt u de luistermodus wijzigingen
door op
SURR
(VSX-824/VSX-529),
ALC/STANDARD
(VSX-
424/VSX-329) of
ADV
(VSX-824/VSX-529),
ADV SURR
(VSX-
424/VSX-329) te drukken.
Bijv.: druk bijvoorbeeld herhaaldelijk op
ADV
(VSX-824/
VSX-529),
ADV SURR
(VSX-424/VSX-329) om [
EXT.STEREO
]
te selecteren.
•
Indien er geen geluid via de subwoofer wordt weergegeven
Oorzaak:
De voorluidspreker is op
LARGE
ingesteld.
(Tijdens de tweekanaals audio-ingang wordt het lage
frequentiegeluid niet via de subwoofer maar via de
voorluidspreker weergegeven)
Hoe kunt u dit verhelpen:
Indien u wilt dat het geluid via de subwoofer wordt
weergegeven moet de luidsprekeropstelling worden
gewijzigd.
(Er zijn als volgt 2 methodes)
Methode 1:
Zet de voorluidspreker op
SMALL
.
Het lage frequentiegeluid wordt niet via de voorluidspreker
maar via de subwoofer weergegeven.
Het dient aanbeveling dit niet te wijzigen indien de lage
frequentiefunctie van de voorluidspreker hoog is.
Methode 2:
Zet de subwoofer op
PLUS.
Het lage frequentiegeluid wordt zowel via de
voorluidspreker als via de subwoofer weergegeven.
Dit kan resulteren in een uiterst laag frequentiegeluid.
Indien dit zich voordoet dient het aanbeveling de instelling
niet te wijzigen en niet op Methode 1 over te gaan.
l
“
Luidsprekerinstellingen
” op bladzijde 33 (VSX-424/
VSX-329),
“Luidsprekerinstellingen”
op bladzijde 52 (VSX-
824/VSX-529).
Opmerking
•
Indien de afstandsbediening niet voor de bediening wordt
gebruikt:
– Druk voor de bediening van de receiver op
RECEIVER CTRL
(VSX-824/VSX-529),
RECEIVER
(VSX-424/
VSX-329) zodat deze bediend kan worden.
– Bij bediening van functies zoals
NETWORK
(alleen VSX-
824/VSX-529),
TUNER
, en
iPod
, drukt u voorafgaande aan
de bediening op de toets voor verscheidene functies (
NET
(alleen VSX-824/VSX-529),
TUNER
,
iPod USB
(VSX-824/
VSX-529),
iPod/USB
(VSX-424/VSX- 329), enz.).
•
Kies ingang
C1
(coaxiaal) of
O1
(optisch) om audio van de
broncomponent die via een optische of coaxiale kabel op
deze receiver is aangesloten te kunnen beluisteren. (Druk
op
SIGNAL SEL
.)
VSX-424/VSX-329
VSX-824/VSX-529
6
Basisbediening voor afspelen (vervolg)
Naar de radio luisteren
1
Kies de tuner door op TUNER te drukken.
Druk indien nodig op
BAND
om de frequentie (FM of AM)
te wijzigen.
2
Druk op TUNE +/– (VSX-824/VSX-529), TUNE
/
(VSX-424/VSX-329) om op een station af
te stemmen.
•
Houd
TUNE +/–
(VSX-824/VSX-529),
TUNE
/
(VSX-
424/VSX-329) ongeveer een seconde lang ingedrukt. De
receiver begint te zoeken naar het volgende station.
•
Als u luistert naar een FM-station maar de ontvangst is
slecht, druk op
BAND
om FM MONO te selecteren en zet
de receiver op mono-ontvangst.
Voorkeurzenders opslaan
Als u vaak naar een bepaalde zender luistert, is het handig dat
u de frequentie opslaat in het geheugen van de receiver om
hem later makkelijk te kunnen oproepen.
1
Druk op TOOLS terwijl u een signaal ontvangt
uit het station dat u wenst op te slaan.
Het presetnummer knippert.
2
Druk op PRESET +/– (VSX-824/VSX-529),
PRESET
/l
(VSX-424/VSX-329) om het
gewenste station selecteren, en druk daarna
op ENTER.
Het voorkeuzenummer stopt met knipperen en de receiver
slaat het station op.
Luisteren naar voorkeurzenders
Dit kan alleen als voorkeurzenders zijn opgeslagen.
Druk op PRESET +/– (VSX-824/VSX-529),
PRESET
/l
(VSX-424/VSX-329) om het
gewenste station te selecteren.
Een iPod afspelen
•
Na het inschakelen duurt het ongeveer één minuut voordat
het opstarten volledig is voltooid.
1
Sluit uw iPod aan.
2
Druk op iPod USB (VSX-824/VSX-529),
iPod/USB (VSX-424/VSX-329) om de ingang
iPod/USB te selecteren.
Als de display de namen van mappen en bestanden toont,
dan kunt u muziek via de iPod afspelen.
3
Gebruik
/
om een categorie te selecteren
en druk dan op ENTER om door die categorie
te lopen.
• Om op elk gewenst moment naar het vorige niveau terug
te keren, drukt u op
RETURN
.
4
Gebruik
/
om door de geselecteerde
categorie, bijvoorbeeld albums, te bladeren.
• Gebruik
/l
om naar de vorige/volgende niveaus te
gaan.
5
Blader net zo lang tot u hebt gevonden wat
u wilt afspelen. Druk op
om het afspelen te
starten.

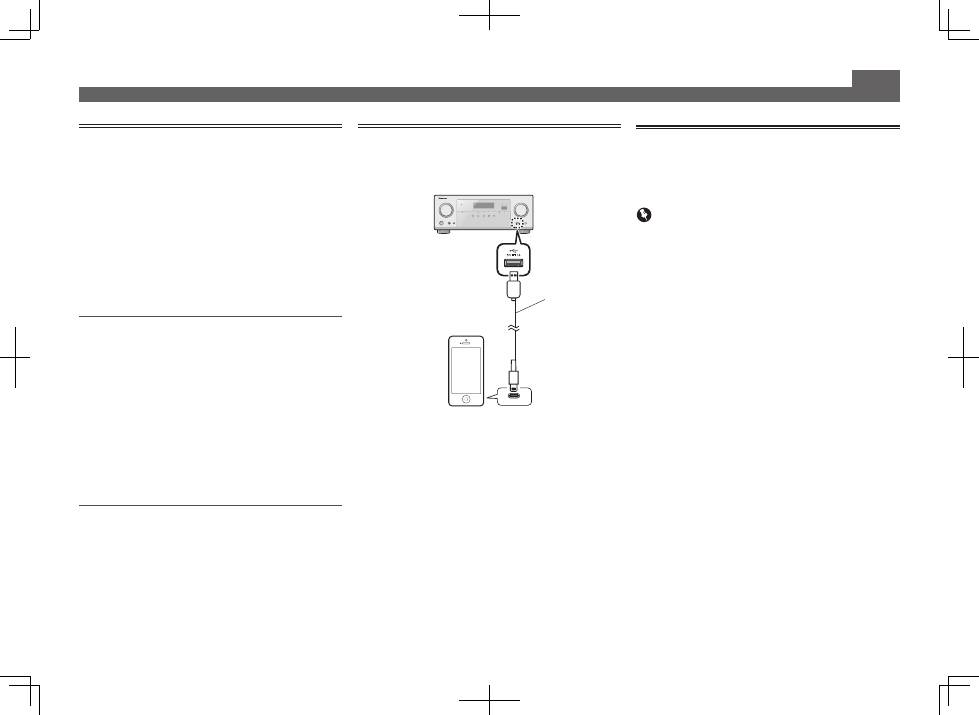

Bij de iPod behorende
USB-kabel
iPod/iPhone
Luisteren naar internet-
radiozenders
Alleen VSX-824/VSX-529
•
Na het inschakelen duurt het ongeveer één minuut voordat
het opstarten volledig is voltooid.
Belangrijk
•
Als u gebruik maakt van een breedbandinternetaansluiting,
dient u aangemeld te zijn bij een internetserviceprovider.
Neem contact op met een internetserviceprovider bij u in
de buurt voor meer gegevens.
•
Om naar internet-radiozenders te kunnen luisteren, moet u
breedband-internet hebben met hoge snelheid. Bij gebruik
van een 56 K of ISDN-modem is het vaak niet mogelijk
om een goede kwaliteit van het geluid van de internet-
radiozenders te verkrijgen.
•
Voor toegang tot inhoud die door derden is verschaft is
een snelle internetverbinding vereist en mogelijk tevens
inschrijving en een abonnement met betaling. Inhoud
van derden kan zonder voorafgaande berichtgeving te
allen tijde worden gewijzigd, opgeschort, onderbroken of
geannuleerd, en Pioneer wijst iedere aansprakelijkheid in
verband daarmee af. Pioneer verklaart noch garandeert
dat de services in verband met inhoud voor een bepaalde
tijd worden voortgezet of beschikbaar blijven, en wijst een
dergelijke garantie, expliciet danwel stilzwijgend, garantie
af.
1
Druk herhaaldelijk op NET om de
NETRADIO-ingang te selecteren.
Het kan een paar seconden duren voordat de receiver
toegang heeft tot het netwerk.
2
Gebruik
/
om de internet-radiozender te
selecteren die u wilt afspelen en druk dan op
ENTER.
7
English
Français
Italiano
Español
Nederlands
Deutsch
Basisbediening voor afspelen (vervolg)
Hoe u alle mogelijkheden van het
apparaat optimaal kunt benutten
Laad de cd-rom in uw computer en download de
Bedieningshandleiding (pdf) vanaf het menuscherm om
deze te lezen.
Functies
■
Een USB-apparaat afspelen
l
bladzijde 25 (VSX-424/VSX-329), bladzijde 28 (VSX-824/
VSX-529)
■
Muziekweergave via
Bluetooth
draadloze technologie
l
bladzijde 31 (alleen VSX-824)
■
Bluetooth
ADAPTER voor draadloos muziekgenot
l
bladzijde 33 (alleen VSX-529)
■
Weergave met NETWORK-functies
l
bladzijde 41 (alleen VSX-824/VSX-529)
■
De audio-opties instellen
l
bladzijde 31 (VSX-424/VSX-329), bladzijde 39 (VSX-824/
VSX-529)
■
Gebruik van het Home Menu
l
bladzijde 33 (VSX-424/VSX-329), bladzijde 52 (VSX-824/
VSX-529)
Problemen oplossen
l
bladzijde 37 (VSX-424/VSX-329), bladzijde 58 (VSX-824/
VSX-529)
Opmerking
•
Alleen VSX-824/VSX-529: Dit systeem ondersteunt
AirPlay. Zie voor meer gegevens bladzijde 41 van de
bedieningshandleiding en de website van Apple (http://
www.apple.com).
•
Alleen VSX-824/VSX-529: De software van dit
systeem kan worden geüpdatet (bladzijde 46 van de
bedieningshandleiding). Deze kan voor de Mac OS
via Safari worden geüpdatet (bladzijde 47 van de
bedieningshandleiding).
© 2014 PIONEER HOME ELECTRONICS CORPORATION.
Alle rechten voorbehouden.
