Подключение и первоначальная настройка

Многоканальное воспроизведение на данном аппарате можно легко запустить в 3 шага:

Подключение

→

Первоначальная настройка

→

Основные операции воспроизведения

.

Подключение и первоначальную настройку можно выполнить в соответствии с данным Кратким руководством пользователя, но

проще использовать

Wiring Navi

 в AVNavigator.

Выполните подключение и первоначальную настройку любым из этих способов, в соответствии с условиями, в которых ис

-

пользуется AVNavigator.

В дополнение к этому, использование

Interactive Operation Guide

 в AVNavigator позволяет более эффективно ознакомиться с

основными операциями.

Необходимо ознакомиться с пояснениями в указанном руководстве;

 описаны в

Wiring Navi

.

Перейдите к разделу “Использование встроенного AVNavigator” в

данном руководстве.

Для

 можно использовать

Interactive Operation Guide

.

Содержание содержит активные ссылки на интерфейс изделия,

что позволяет лучше запомнить их во время чтения и эффективно

пользоваться изделием, привыкнув к нему.

Перейдите на

в данном руководстве.

Краткое

руководство

пользователя

Подключение и первоначальная настройка следуя ин

-

струкциям в «Wiring Navi» в AVNavigator

(Для первоначальной настройки требуется подключение к сети.)

Подключение и первоначальная настройка в соответ

-

ствии с данным Кратким руководством пользователя

или

3

Использование встроенного AVNavigator

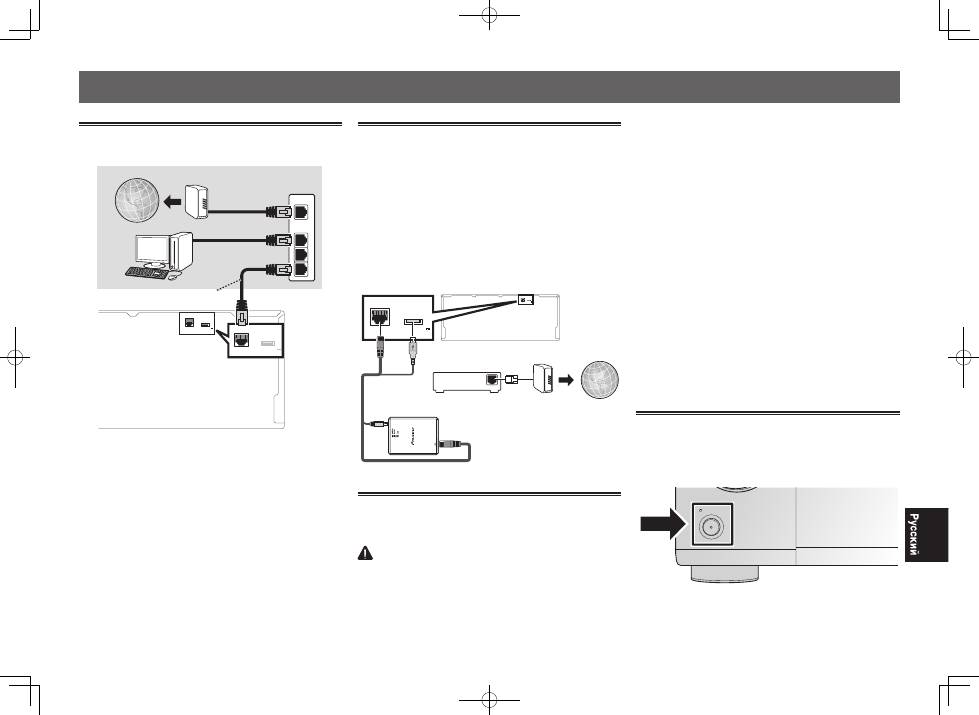

Подключение к сети через интер

-

фейс LAN

LAN

(10/100) DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

 0.6 A MAX)

LAN

 (10/100)

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

 0.6 A MAX)

WAN

3

2

1

LAN

LAN кабель (продается отдельно)

Интернет

Модем

Router

Компьютеaр

Подключение беспроводной сети

LAN

Можно подключить преобразователь беспроводной сети LAN

для беспроводного подключения данного аппарата к сети. Для

подключения используйте поставляемый AXF7031.

•

Используйте только поставляемый кабель для подключения

аксессуаров.

•

Для использования адаптера беспроводной сети LAN

(AXF7031) требуется выполнить определенные настройки.

Подробнее о выполнении данных настроек см. инструк

-

ции по эксплуатации к адаптеру беспроводной сети LAN

(AXF7031).

LAN (10/100) DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

 0.6 A MAX)

LAN

(10/100) DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

 0.6 A MAX)

WAN

Адаптор беспроводной сети LAN (AXF7031)

Интернет

Модем

Router

Подключение ресивера к розетке

После подключения к беспроводной сети LAN подсоедините

кабель питания ресивера к сети питания.

 ПРЕДУПРЕЖДЕНИЕ

•

Держите кабель питания за вилку. Вынимая вилку из ро

-

зетки, никогда не тяните за сам кабель, никогда не дотраги

-

вайтесь до кабеля питания влажными руками, так как это

может стать причиной короткого замыкания и поражения

электрическим током. Не допускайте установки на кабель

питания самого аппарата, предметов мебели или других

предметов и его защемления любыми другими способа

-

ми. Не допускайте образования на кабеле узлов или его

спутывания с другими кабелями. Кабели питания следует

прокладывать в таких местах, где возможность наступить

на них будет маловероятной. Поврежденный кабель пи

-

тания может стать причиной возгорания или поражения

электрическим током. Периодически проверяйте кабель

питания. Если обнаружится его повреждение, обратитесь в

ближайший сервисный центр, уполномоченный компанией

Pioneer, по поводу его замены.

•

Не используйте никакой другой кабель питания, кроме

поставляемого с данным аппаратом.

•

Не используйте поставляемый кабель питания для любой

другой цели, кроме описанной ниже.

•

Если ресивер не используется постоянно (например, вы

уезжаете в отпуск), вытащите вилку кабеля питания из

розетки.

•

Перед отсоединением, убедитесь в том, что погас синий

свет

u

STANDBY/ON

.

1

Подключите поставляемый кабель питания к

разъему AC IN на задней стороне ресивера.

2

Подключите другой конец к розетке.

Включение питания

Нажмите

u

STANDBY/ON

, чтобы включить ресивер и компью

-

тер.

Прежде чем выполнить следующую операцию, подождите

несколько минут после включения питания.

STANDBY/ON

SELECTOR

4

Использование встроенного AVNavigator (продолжение)

Запуск встроенного AVNavigator

Пользуйтесь AVNavigator, следуя подсказкам на экране компью

-

тера и т. п.

Рабочее Окружение

•

AVNavigator можно использовать в следующих средах.

–

Windows: Microsoft

®

 Windows

®

 XP/Windows Vista

®

/

Windows

®

 7/Windows

®

 8/Windows

®

 8.1

–

Mac OS: Mac OSX (10.7, 10.8 или 10.9)

–

iPad/iPhone/iPod touch: iOS 7

–

Устройства Android: Android 4.0.4, 4.1.1, 4.1.2, 4.2, 4.2.2,

4.4.2

•

AVNavigator использует Интернет-браузер. Поддерживают

-

ся следующие браузеры:

–

Windows: Internet Explorer

®

 8, 9, 10, 11

–

Mac OS/iPad/iPhone/iPod touch: Safari 6.0

–

Устройства Android: браузер Android

•

В зависимости от настроек компьютерной сети или настро

-

ек безопасности AVNavigator может не работать.

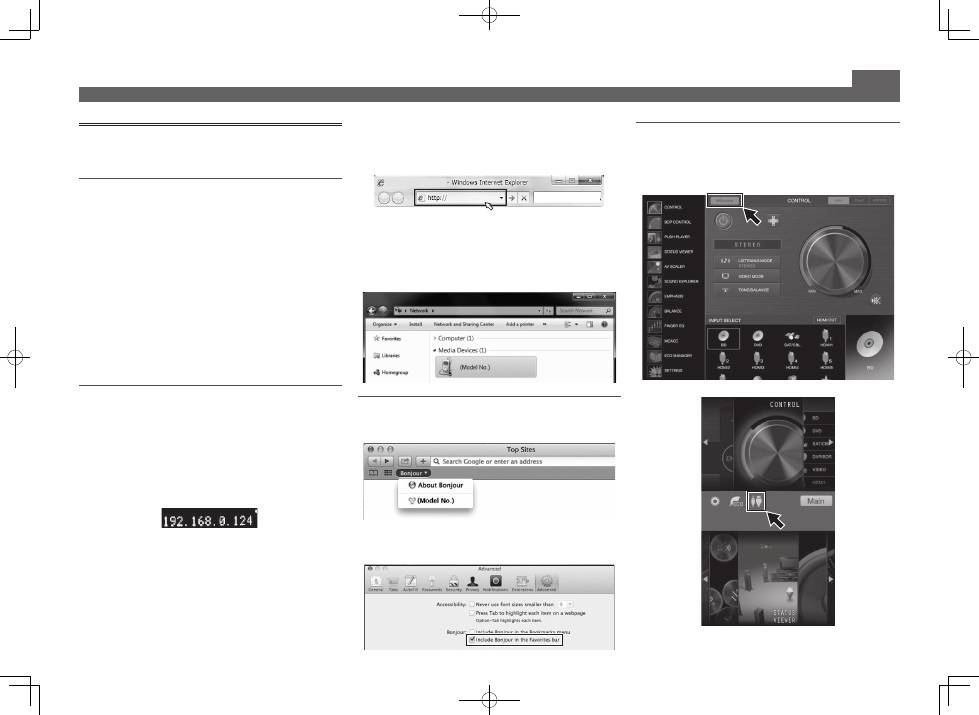

При использовании Windows PC

1

Запустите Internet Explorer на вашем

компьютере (откройте любую страницу в

Интернете).

2

Нажмите STATUS на пульте ДУ и проверьте

индикацию на дисплее на передней панели

ресивера (появится IP-адрес ресивера).

(Пример индикации на дисплее)

Если в качестве адреса отображается 0.0.0.0 или

169.254.112.202, это значит, что ресивер не подключен

к сети. Убедитесь, что ресивер и маршрутизатор

подсоединены друг к другу должным образом.

3

Введите цифры, показанные на дисплее

в шаге 2, в командной строке Internet

Explorer, как показано ниже, и нажмите

клавишу ENTER.

(Пример формата ввода) 192.168.0.124

•

В ОС Windows, отличной то Windows XP, для запуска

AVNavigator можно использовать следующий способ. Запу

-

стите Проводник и щелкните правой кнопкой мыши <SC-

LX88> или <SC-LX78> в папке ‘

Network

’, затем щелкните

‘

View device webpage

’.

При использовании Mac

На устройствах Mac запустите Safari и щелкните <SC-LX88>

или <SC-LX78> в ‘

Bonjour

’ на панели закладок.

•

Если ‘

Bonjour

’ не отображается, установите флажок

‘

Include Bonjour in the Favorites bar

’ на вкладке

‘

Advanced

’ в меню Safari ‘

Preferences...

’.

При использовании iPad/iPhone/iPod touch

Загрузите бесплатное приложение iControlAV5 из App Store.

После запуска iControlAV5 следуйте инструкциям на экране.

Затем, на основном экране, коснитесь значка ‘

AVNavigator

’.

iPad

iPhone/iPod touch

5

■

При использовании iPad

На iPad можно пользоваться AVNavigator for iPad. Загрузите

AVNavigator for iPad из App Store. После запуска AVNavigator

for iPad следуйте инструкциям на экране.

При использовании устройства Android

Загрузите бесплатное приложение iControlAV5 из Google Play

Store. После запуска iControlAV5 следуйте инструкциям на

экране. Затем, на основном экране, коснитесь соответствующе

-

го значка.

Использование встроенного AVNavigator (продолжение)

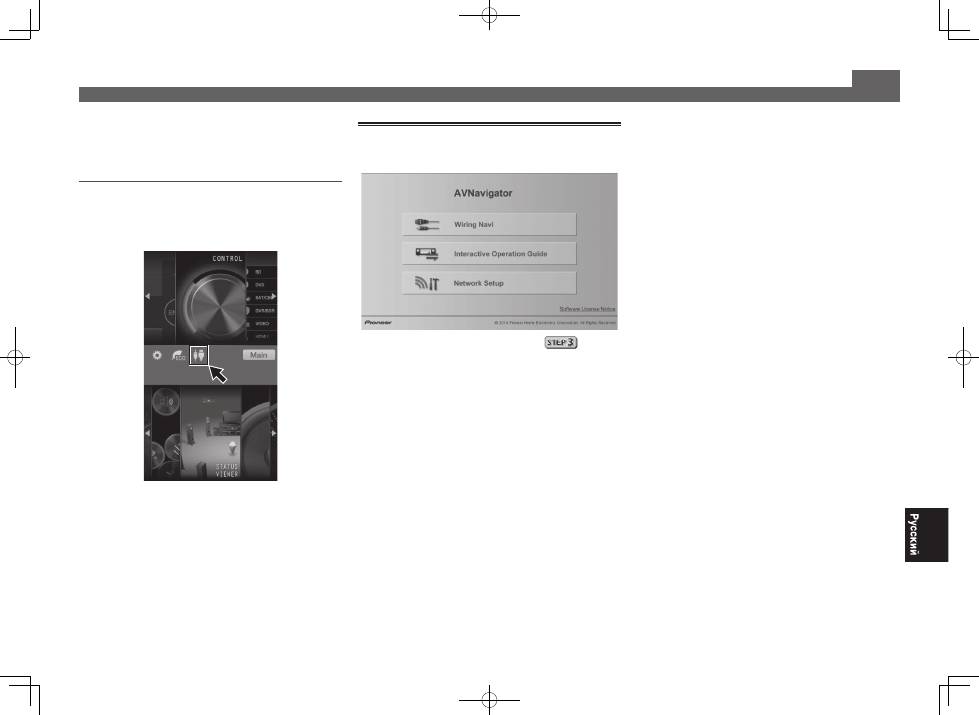

Об использовании Wiring Navi

Wiring Navi запускается при нажатии ‘

Wiring Navi

’ на экране

AVNavigator.

•

По окончании подключения перейдите к

.

6

 Подключение

Подключение громкоговорителей

Ресивер будет срабатывать только с двумя стереофоническими громкоговорителями (на рисунке пе

-

редние громкоговорители), но рекомендуется как минимум использовать пять громкоговорителей,

так как для объемного звучания будет наилучшим иметь полноценную установку.

Для получения достаточного объемного звучания установите громкоговорители как показано ниже.

7.1-канальная система объеного звучания:

После установки громкоговорителей подключите их как показано ниже.

PRE OUT

SURROUND SURR BACK T.MIDDLE

(Single)

(Single)

FRONT

CENTER

SUBWOOFER

1

2

SPEAKERS

FRONT

CENTER

A

A

B

R

L

SURROUND

R

L

SURROUND BACK

R

L

TOP MIDDLE

R

L

F WIDE

L

R

FRONT WIDE /

R

L

LINE LEVEL

INPUT

Низкочастотный

громкоговоритель 1

(

SW

)

Передний правый

громкоговоритель

(

R

)

Правый громкого

-

воритель объемного

звучания

(

SR

)

Левый громкогово

-

ритель объемного

звучания

(

SL

)

Передний левый

громкоговоритель

(

L

)

Центральный

громкоговоритель

(

C

)

Задний правый громко

-

говоритель объемного

звучания

(

SBR

)

Задний левый громко

-

говоритель объемного

звучания

(

SBL

)

 Примечание

•

При подключении только одного заднего громкоговорителя объемного звучания, подключите его

к терминалам

SURROUND BACK L (Single)

.

•

Данный аппарат поддерживает громкоговорители с номинальным сопротивлением от 4

W

 до

16

W

.

L

 – Передний левый громкоговоритель

C

 – Центральный громкоговоритель

R

 – Передний правый громкоговоритель

SL

 – Левый громкоговоритель объемного звуча

-

ния

SR

 – Правый громкоговоритель объемного звуча

-

ния

SBL

 – Задний левый громкоговоритель объемного

звучания

SBR

 – Задний правый громкоговоритель объемно

-

го звучания

SW

 – Низкочастотный громкоговоритель

 Примечание

•

Существуют также другие схемы подключе

-

ния громкоговорителей (Верхний средний,

передние верхние, передние боковые, др.).

Подробную информацию см. в разделе

“

Подключение оборудования

” инструкций по

эксплуатации.

Подключение кабелей громкогово

-

рителей

Будьте внимательны и подключите правый гром

-

коговоритель к правому (

R

) терминалу и левый

громкоговоритель к левому (

L

) терминалу. Также

убедитесь в том, что положительный и отрица

-

тельный (

+/–

) терминалы на ресивере совпадают

с терминалами на громкоговорителях.

1

Скрутите оголенные жилы провода.

2

Освободите терминал и вставьте

оголенный провод.

3

Закрутите терминал.

1

2

3

10 mm

 ПРЕДУПРЕЖДЕНИЕ

•

Перед выполнением или изменением

подключений, отключите

питание и

отсоедините кабель питания от розетки

переменного тока.

•

Данные терминалы громкоговорителей

содержат

ОПАСНОЕ ДЛЯ ЖИЗНИ

напряжение. Во избежание риска элек

-

трошока при подключении или отсое

-

динении кабелей громкоговорителей,

перед прикосновением к любым неизо

-

лированным частям, отсоедините кабель

питания.

SL

L

R

SR

SBL

SBR

SW

C

7

Подключение телевизора и компо

-

нентов воспроизведения

OUT 3

(HDZONE)

OUT 2

OUT 1

(CONTROL)

OPTICAL

SELECTABLE

ASSIGNABLE

IN

1

(DVD)

BD IN

IN

1

(TV)

IN

2

(DVR/BDR)

OUT 3

(HDZONE)

OUT 2

OUT 1

(CONTROL)

SELECTABLE

IN

1

(DVD)

BD IN

OPTICAL

ASSIGNABLE

IN

1

(TV)

IN

2

(DVR/BDR)

DIGITAL OUT

COAXIAL

HDMI IN

HDMI OUT

OPTICAL

A

Телевизор, совместимый с

HDMI/DVI

Совместимый с HDMI/

DVI проигрыватель

Blu-ray Disc

•

Если телевизор не поддерживает функцию Канала возврата

аудиосигнала на HDMI, требуется выполнить подключение

через оптический цифровой кабель (

A

), чтобы можно было

прослушивать звучание телевизора через ресивер.

•

Если телевизор поддерживает функцию Канала возврата ауди

-

осигнала на HDMI, звучание телевизора поступает на ресивер

через терминал HDMI, поэтому нет необходимости подключать

оптический цифровой кабель (

A

)

. В таком случае установите

ARC

 в

HDMI Setup

 на

ON

. Подробную информацию см. в

разделе “

Настройка HDMI

” инструкций по эксплуатации.

•

Указания по подключению и настройке телевизора, пожалуйста,

смотрите в руководстве по эксплуатации к телевизору.

Подключение (продолжение)

•

Если используются значения по умолчанию, видео через

терминал HDMI через видеокабель или компонентный кабель

выводиться не будет. Для вывода видео нужно переключить

вход видео на устройство, подключенное с помощью видеока

-

беля или компонентного кабеля, а затем выбрать для параметра

V.CONV

 значение

ON

.

 Подробную информацию см. в разде

-

ле “

Настройка видеоопций

” инструкций по эксплуатации.

Подключение антенн

ANTENNA

AM LOOP

FM UNBAL 75

ANTENNA

AM LOOP

FM UNBAL 75

1

4

5

2

3

a

b

c

Проволочная

антенна FM

Рамочная

антенна АМ

 Примечание

•

Если нужно подключить телевизор или компонент воспро

-

изведения другим образом, а не через подключение HDMI,

то смотрите инструкции по эксплуатации на поставляемом

CD-ROM.

•

Для подключения других устройств смотрите инструкции

по эксплуатации на поставляемом CD-ROM.

Подключение ресивера к розетке

Подключайте ресивер к розетке только после подключения к

нему всех компонентов, в том числе и громкоговорителей.

 ПРЕДУПРЕЖДЕНИЕ

•

Держите кабель питания за вилку. Вынимая вилку из ро

-

зетки, никогда не тяните за сам кабель, никогда не дотраги

-

вайтесь до кабеля питания влажными руками, так как это

может стать причиной короткого замыкания и поражения

электрическим током. Не допускайте установки на кабель

питания самого аппарата, предметов мебели или других

предметов и его защемления любыми другими способа

-

ми. Не допускайте образования на кабеле узлов или его

спутывания с другими кабелями. Кабели питания следует

прокладывать в таких местах, где возможность наступить

на них будет маловероятной. Поврежденный кабель пи

-

тания может стать причиной возгорания или поражения

электрическим током. Периодически проверяйте кабель

питания. Если обнаружится его повреждение, обратитесь в

ближайший сервисный центр, уполномоченный компанией

Pioneer, по поводу его замены.

•

Не используйте никакой другой кабель питания, кроме

поставляемого с данным аппаратом.

•

Не используйте поставляемый кабель питания для любой

другой цели, кроме описанной ниже.

•

Если ресивер не используется постоянно (например, вы

уезжаете в отпуск), вытащите вилку кабеля питания из

розетки.

•

Перед отсоединением, убедитесь в том, что погас синий

свет

u

STANDBY/ON

.

1

Подключите поставляемый кабель питания к

разъему AC IN на задней стороне ресивера.

2

Подключите другой конец к розетке.

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное

пространство для вентиляции во избежание

повышения температуры внутри устройства (не

менее 20 см сверху, 10 см сзади и по 20 см слева и

справа).

ПРЕДУПРЕЖДЕНИЕ

В корпусе устройства имеются щели и отверстия

для вентиляции, обеспечивающие надежную

работу изделия и защищающие его от перегрева.

Во избежание пожара эти отверстия ни в коем

случае не следует закрывать или заслонять

другими предметами (газетами, скатертями и

шторами) или устанавливать оборудование на

толстом ковре или постели.

D3-4-2-1-7b*_A1_Ru

8

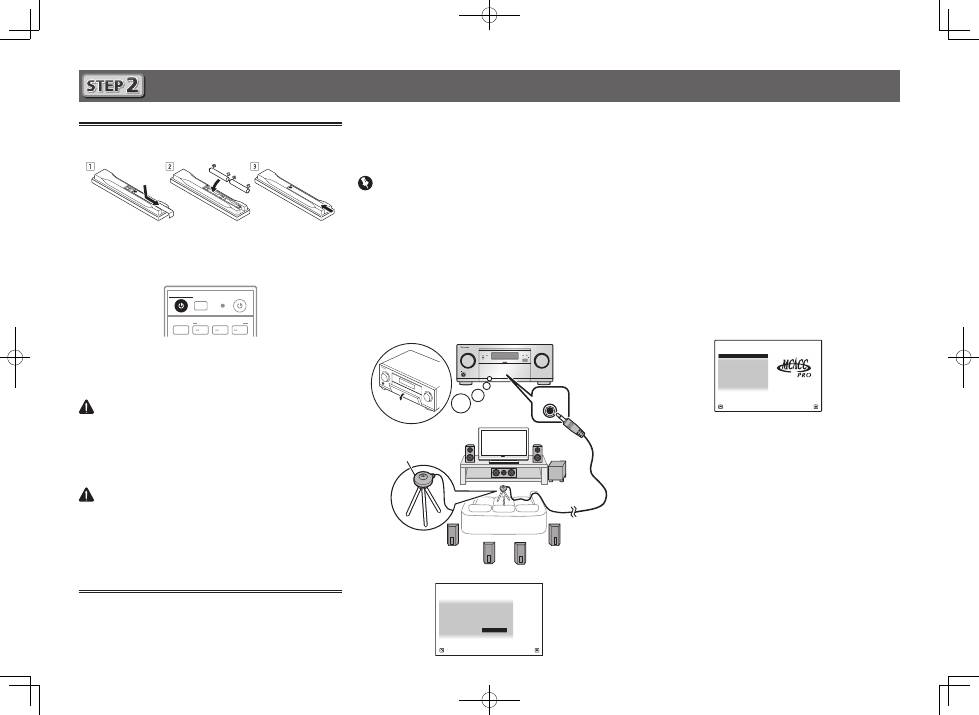

 Первоначальная настройка

Перед началом работы

1

Установите батарейки в пульт ДУ.

Батарейки, поставляемые с данным аппаратом, предназначены

для проверки первоначальных функций управления; их может

не хватить надолго. Рекомендуется использовать щелочные

батарейки, которые обладают продолжительным сроком службы.

2

Включите ресивер и используемый телевизор.

ALL ZONE STBY

SOURCE

STANDBY/ON

MAIN

SUB ZONE CONTROL

Z2

Z3

HDZ

RECEIVER

3

Переключайте вход телевизора до тех пор,

пока он не подключится к ресиверу.

4

Включите низкочатотный громкоговоритель

и поднимите уровень громкости.

 ПРЕДУПРЕЖДЕНИЕ

•

Не используйте или храните батарейки в местах, подвергнутых

прямому падению солнечных лучей, или других предельно

жарких местах, например, внутри машины или возле обогре

-

вателя. Это может вызвать протекание, перегрев, разрыв или

возгорание батареек. Это также может привести к уменьшению

срока службы и отразиться на работе батареек.

 ПРЕДУПРЕЖДЕНИЕ

•

При установке батареек соблюдайте меры предосторожности,

чтобы не повредить пружины на терминалах батарейки (–). Это

может привести к протеканию или перегреву.

•

Избавляясь от использованных батареек, пожалуйста, выполняй

-

те действующие в вашей стране или регионе требования прави

-

тельственных предписаний или соблюдайте правила, установлен

-

ные общественной природоохранной организацией.

Автоматическая настройка объемно

-

го звучания (МСАСС)

Настройка Auto Multi-Channel ACoustic Calibration (MCACC) с

помощью поставляемого микрофона настройки измеряет и анализи

-

рует тестовые тональные сигналы, выводимые громкоговорителями.

Данная настройка позволяет автоматически и с высокой точностью

выполнять измерения и настройки; ее использование позволяет

создать оптимальную среду прослушивания для пользователя.

 Важное предупреждение

•

Выполняйте измерения соблюдая тишину.

•

Если у вас есть штатив, используйте его для установки ми

-

крофона приблизительно на уровне уха на обычном месте

слушателя. В противном случае разместите микрофон на

уровне уха на столе или стуле.

•

Наличие препятствий между громкоговорителями и местом слу

-

шателя (микрофоном) может препятствовать точному измерению.

•

Во время измерения следует находиться вне места слуша

-

теля и управлять от пульта ДУ за пределами зоны располо

-

жения всех громкоговорителей.

1

Подключите поставляемый микрофон

настройки.

MASTER

VOLUME

STANDBY/ON

INPUT

SELECTOR

iPod  iPhone

HDMI

MCACC PRO

FL OFF

MCACC

SETUP MIC

Штатив

Микрофон

На телевизоре отображается экран

Full Auto MCACC

.

Speaker System

:  7.2.2ch TMd/FW

1a.Full Auto MCACC

A/V RECEIVER

Exit

Return



START

EQ Type

:

– – –

SP to ceiling

:

3.00m

MCACC

: M1.MEMORY 1

Dolby Enabled Speaker :

NO

Measurement Type  :

Basic

2

Нажмите MAIN RECEIVER на пульте ДУ и

начните работу.

•

Если курсор находится на

Measurement Type

 и выбрано

Basic

, то параметры

Speaker Setting

/

Channel Level

/

Speaker Distance

 настраиваются автоматически. Выбор

функции

Expert

 также позволяет автоматически настраи

-

вать параметры

Standing Wave

/

Acoustic Cal EQ

 (частот

-

ные характеристики)/

Full Band Phase Control

.

3

Установите курсор на START и нажмите

кнопку ENTER.

•

Запускается автоматическое измерение.

•

Измерение займет примерно от 3 до 12 минут.

4

Следуйте инструкциям, отображаемым на

экране.

•

Автоматическая настройка завершается при отображении

экрана Home Menu.

1. MCACC PRO

2. MCACC Data Check

3. Data Management

4. System Setup

5. Network Information

6. Operation Mode Setup

Exit

Return

HOME MENU

A/V RECEIVER

•

Если отображается Reverse Phase, это значит, что провода

громкоговорителя могли быть подключены наоборот (+ и –).

Проверьте подключения громкоговорителей.

Даже если подключения выполнены правильно, в зависи

-

мости от громкоговорителей и окружающей среды может

отображаться Reverse

Reverse Phase

, это не влияет на

измерения, поэтому выберите

Go Next

.

•

Если происходит сбой питания, причиной этого может

быть то, что жила кабеля громкоговорителя касается задней

панели или проводники (+) и (–), что вызывает срабатыва

-

ние цепи защиты. Заново скрутите жилы кабеля и подсое

-

дините кабель таким образом, чтобы они не выступали из

разъема громкоговорителя.

5

Убедитесь, что микрофон настройки

отсоединен.

9

 Основные операции воспроизведения

Многоканальное воспроизведение

RECEIVER

D.ACCESS

DIMMER SLEEP

LIGHT

RCU SETUP

MPX

PRESET

TUNE

BAND

PTY

iPod

TUNER

INPUT

USB

ADPT

ROKU

BT

TV

TV

MHL

CD

OUT P.

DVD

BD

ALL ZONE STBY

SOURCE

STANDBY/ON

MAIN

SAT

SUB ZONE CONTROL

SOURCE CONTROL

MUTE

VOLUME

VOL

TOP

MENU

HOME

MENU

TOOLS

MENU

ENTER

RETURN

CLASS

ENTER

CLR

CH

CH

2

5

4

6

8

0

7

9

1

3

AUDIO

DISP

SURR

AUTO

CH LV.

ADV

STATUS

AUDIO P.

VIDEO P.

Z2

Z3

HDZ

LISTENING MODE

HDMI

NET

ALL

Fav

RECEIVER

2

3

5

1

Включите компонент воспроизведения.

Напр.) Включите проигрыватель Blu-ray Disc,

подключенный к терминалу

HDMI BD IN

.

2

Переключите вход на ресивере.

Напр.) Нажмите

BD

 и выберите вход

BD

.

3

Нажимая AUTO, выберите ‹AUTO SURROUND›.

Также нажмите

SURR

 или

ADV

 для многоканального

воспроизведения. Выберите нужный режим прослушивания.

4

Запустите воспроизведение на компоненте

воспроизведения.

Напр.) Запустите воспроизведение на проигрывателе Blu-

ray Disc.

5

С помощью VOLUME +/– отрегулируйте

уровень громкости.

•

Если звук не воспроизводится через средние и задние

громкоговорители, нажмите

SURR

 и

ADV

, чтобы изменить

режим прослушивания.

Пример:) Нажмите кнопку

ADV

 несколько раз, чтобы вы

-

брать

EXT.STEREO

.

•

Если звук не воспроизводится через сабвуфер

Причина – Для переднего громкоговорителя

установлено

LARGE

.

Если ко входу подключен 2-канальный аудиоисточник,

низкочастотный компонент выводится не через сабвуфер, а

через передний громкоговоритель.

Решение – Для вывода звука через сабвуфер

измените настройки громкоговорителя.

Метод 1: измените настройку переднего громкоговорителя

на

SMALL

.

Низкочастотный компонент выводится не через передний

громкоговоритель, а через сабвуфер. Если мощность

переднего громкоговорителя достаточна для воспроизведения

низких частот, настройку менять не рекомендуется.

Метод 2: измените настройку сабвуфера на

PLUS

.

Низкочастотный компонент выводится и через передний

громкоговоритель, и через сабвуфер. По этой причине

громкость низкочастотных звуков может быть слишком

высока. В этом случае эту настройку рекомендуется не

применять или использовать Метод 1.

•

Подробную информацию см. в разделе “

Настройка

громкоговорителей

” инструкций по эксплуатации.

•

Если звук не выводится, увеличьте громкость до прибл. –30 дБ.

 Примечание

•

Если для управления устройством нельзя использовать пульт

дистанционного управления

–

Если управление производится с ресивера, перед началом

работы нажмите

MAIN RECEIVER

.

–

При использовании таких функций как сеть, TUNER или

iPod перед началом работы нажмите соответствующую

кнопку (

NET

,

TUNER

,

iPod

).

Прослушивание радиопередач

1

Нажмите TUNER для выбора тюнера.

При необходимости нажмите

BAND

 для переключения

диапазона (FM или AM).

2

Нажав TUNE +/–, настройтесь на

радиостанцию.

•

Нажмите и удерживайте нажатой

TUNE +/–

 примерно

секунду. Ресивер начнет поиск следуюей раиостанции.

•

При плохом приеме прослушиваемой радиостанции FM

нажмите

MPX

 и выберите FM MONO, чтобы установить

ресивер в режим монофонического приема.

Сохранение предустановленных радиостанций

Если вы часто слушаете какую-либо определенную радиостан

-

цию, очень удобно, если она будет сохранена в памяти ресивера

для последующего ее быстрого вызова в любой момент с целью

прослушивания.

1

Нажмите TOOLS во время приема сигнала с

радиостанции, которую нужно сохранить.

Мигает номер предустановки.

2

Нажимая PRESET +/–, выберите нужный

номер предустановки для радиостанции,

затем нажмите ENTER.

Номер предустановки перестает мигать и ресивер

запоминает радиостанцию.

Прослушивание предустановленных радио

-

станций

Для этого требуется, чтобыл имелись некоторые предустанов

-

ленные радиостанции.

Нажимая PRESET +/–, выберите нужную

предустановленную радиостанцию.

10

Основные операции воспроизведения (продолжение)

Максимальное использование все

-

возможных функций аппарата

Запустите AVNavigator и используйте

“Interactive Operation Guide”.

Установите CD-ROM в компьютер и загрузите

для чтения “Инструкции по эксплуатации”

(PDF) с экрана меню.

Функции

■

Воспроизведение устройства USB

■

Воспроизведение музыки с использованием

беспроводной технологии Bluetooth

■

Воспроизведение с помощью функции NETWORK

■

Настройка аудиоопций

■

Настройка видеоопций

■

Использование органов управления MULTI-ZONE

Часто задаваемые вопросы

Справочник

Указатель функций

 Примечание

•

 Данное устройство поддерживает AirPlay. Подробную

информацию см. в разделе “

Использование AirPlay на iPod

touch, iPhone, iPad и iTunes

” инструкций по эксплуатации и

на сайте Apple (http://www.apple.com).

•

 Программное обеспечение данного устройства можно

обновлять (“

Обновление программного обеспечения

” в ин

-

струкциях по эксплуатации). В Mac OS его можно обновить

с помощью Safari (“

Обновление встроенного программного

обеспечения с помощью Safari

” в инструкциях по эксплуа

-

тации).

Воспроизведение iPod

•

Для включения питания и завершения инициализации тре

-

буется около одной минуты.

1

Подключите iPod.

К ресиверу можно подключать iPod/iPhone.

MASTER

VOLUME

STANDBY/ON

INPUT

SELECTOR

iPod  iPhone

HDMI

MCACC PRO

FL OFF

5V        1 A

2

Нажав iPod USB, выберите вход iPod/USB.

После отображения на дисплее названий папок и файлов

можно будет воспроизводить музыку от iPod.

3

С помощью

/

 выберите категорию,

затем нажмите ENTER для пролистывания

этой категории.

• Для возврата на предыдущий уровень в любой момент

времени нажмите

RETURN

.

4

С помощью

/

 для пролистывания

выбранной категории (напр., альбомы).

• Для перемещения на предыдущий/следующий уровень

используйте

/

.

5

Продолжайте пролистывание до тех пор,

пока не будет выбран материал, который

необходимо воспроизвести, затем нажмите



 для запуска воспроизведения.

Прослушивание Интернет-радио

-

станций

•

Для включения питания и завершения инициализации тре

-

буется около одной минуты.

 Важное предупреждение

•

При использовании широкополосного подключения к

Интернет, в случае необходимости свяжитесь с провайде

-

ром Интернет услуги. Подробнее, свяжитесь с ближайшим

провайдером Интернет услуги.

•

Для прослушивания Интернет-радиостанций требуется

высокоскоростной широкополосный доступ в Интернет.

При использовании 56 K или ISDN модема, использование

всех функций Интернет-радиостанций может быть невоз

-

можным.

•

Доступ к материалу от третьх сторон требует высоко

-

скоростного подключения к Интернету и может также

потребовать регистрацию аккаунта и платную подписку.

Услуги по материалам от третьих сторон могут изменяться,

приостанавливаться, прерываться или прекращать предо

-

ставляться в любое время без уведомления, и Pioneer не

несет никакой ответственности в таких случаях. Pioneer не

заверяет или гарантирует, что услуги по предоставлению

материалов будут продолжаться или будут доступны на

определенный период времени, и любая такая гарантия,

выраженная или подразумеваемая, не будет признаваться.

1

Повторно нажимая NET, выберите вход

INTERNET RADIO.

До доступа к сети, данному ресиверу может потребоваться

несколько секунд.

2

С помощью

/

 выберите Интернет-

радиостанцию для воспроизведения, и

затем нажмите ENTER.

Кабель USB,

поставляемый с iPod

iPod/iPhone

11

Устранение неполадок

Неправильные действия пользователя зачастую принимают за сбои и неполадки. Если вы считае

-

те, что в компоненте возникли неисправности, проверьте пункты, перечисленные в Инструкциях

по эксплуатации на диске CD-ROM, входящем в комплект поставки. Иногда причиной неисправ

-

ности может быть другой компонент. Внимательно проверьте остальные используемые компонен

-

ты и электроприборы. Если неполадку не удается устранить даже после выполнения указанных

ниже действий, обратитесь в ближайшую независимую сервисную компанию, уполномоченную

компанией Pioneer для выполнения ремонта.

•

В случае некорректной работы аппарата, вызванной внешними источниками, например ста

-

тическим электричеством, выньте вилку из розетки и подключите ее снова, чтобы восстано

-

вить нормальные условия эксплуатации.

Если не удается устранить неисправность после выполнения шагов ниже, если экран внезапно

застывает или перестают полностью работать кнопки на пульте ДУ или передней панели, выпол

-

ните следующее:

•

Нажмите

u

STANDBY/ON

 на передней панели и отключите питание, затем снова включите

питание.

Если это не решило проблему, то снова отключите питание затем нажмите и удерживайте

нажатой кнопку

u

STANDBY/ON

 на передней панели как минимум 5 секунд. (Питание

включается, затем отключается через 5 секунд.)

•

Если невозможно отключить питание, нажмите и удерживайте

u

STANDBY/ON

 на передней

панели на более чем 5 секунд. Питание будет отключено. В таком случае могут быть удалены

различные настройки, произведенные на ресивере. (Однако настройки, выполненные тогда,

когда питание было отключено как обычно не удаляются.)

Дополнительная информация

12

Дополнительная информация (продолжение)

Технические характеристики

Раздел усилителя

Многоканальная непрерывная выходная мощность (1 кГц, 1 %, 8

W

)

Всего 9-кан. ..................................................................................850 Ватт (SC-LX88)/810 Ватт (SC-LX78)

Номинальная выходная мощность (1 кГц, 4

W

, 1 %, 1 ведомый канал)

..............................................................................................260 Ватт (SC-LX88)/250 Ватт (SC-LX78) на канал

Номинальная выходная мощность (1 кГц, 6

W

, 1 %, 1 ведомый канал)

..............................................................................................220 Ватт (SC-LX88)/210 Ватт (SC-LX78) на канал

Для модели для Океании: Максимальная выходная мощность (1 кГц, 4

W

, 10 %, 1 ведомый канал)

..............................................................................................370 Ватт (SC-LX88)/350 Ватт (SC-LX78) на канал

Полный коэффициент гармонических искажений ............................ 0.04 % (1 кГц, 130 Ватт + 130 Ватт, 8

W

)

Гарантированное сопротивление громкоговорителей .................................................................. 4

W

 до 16

W

Раздел аудио

Вход (Чувствительность/Сопротивление)

PHONO MM ................................................................................................................................. 5 мВ/47 к

W

LINE ......................................................................................................................................... 400 мВ/47 к

W

Выход (Уровень/Сопротивление)

REC ........................................................................................................................................ 400 мВ/2.2 к

W

Соотношение сигнал-шум (IHF, короткозамкнутый, сеть A)

LINE .................................................................................................................................................... 103 дБ

Раздел тюнера

Частотый диапазон (FM) ...................................................................................................87.5 МГц до 108 МГц

Вход антенны (FM) .................................................................................................. 75

W

 несбалансированный

Частотный диапазон (AM) ..................................................................................................531 кГц до 1 602 кГц

Антенна (AM) ......................................................................................Рамочная антенна (сбалансированная)

Раздел видео

Уровень сигнала

Композитное видео ................................................................................................................. 1 Vp-p (75

W

)

Компонентное видео ................................................................. Y: 1,0 Vp-p (75

W

), PB/PR: 0,7 Vp-p (75

W

)

Соответствующее максимальное разрешение

Компонентное видео ............................................................................................................. 1080p (1125p)

Раздел Bluetooth

Версия....................................................................................................... Спецификация

Bluetooth версии 4.0

Выход ...................................................................................................................... Стандарт

Bluetooth класс 2

Приблизительная дальность передачи по линии прямой видимости* ................................... Примерно 10 м

* Дальность передачи по линии прямой видимости указана приблизительно. Реальные поддерживаемые

расстояния передачи могут различаться в зависимости от условий окружающей среды.

Диапазон частот .......................................................................................................................................2,4 ГГц

Система модуляции ...................................................................FH-SS (Frequency Hopping Spread Spectrum)

Поддержка профилей

Bluetooth ..................................................................................................A2DP, AVRCP

Поддержка кодеков .......................................................................................SBC (Subband Codec), AAC, aptX

Поддерживаемая защита материала ...................................................................................................SCMS-T

Раздел цифрового входа/выхода

Терминал HDMI .............................................................................................................19-контактный (Не DVI)

Выход HDMI ........................................................................................................................................ 5 В, 55 мА

Вход HDMI/терминал MHL ............................................................................................................... 5 В, 900 мА

Терминал USB ..........................................................................................USB2.0 High Speed (Type A) 5 В, 1 A

Терминал USB (только SC-LX88) ......................................................................... USB2.0 High Speed (Type B)

Разъем для iPod ........................................................................................................................................... USB

Терминал WIRELESS LAN ADAPTER ............................................................................................. 5 В, 600 мA

Раздел интегрированного управления

Терминал управления (IR) ......................................................................................... ø 3,5 мини-джек (MONO)

Сигнал IR ......................................................................................................... (Максимальный уровень: 2,0 В)

Терминал 12 В триггера ............................................................................................. ø 3,5 мини-джек (MONO)

Тип выхода 12 В триггера .....................................................................................................12 В, всего 150 мA

Тип кабеля RS-232C .................................................................9-контактный, скрещенного типа, мама-мама

Раздел сети

Терминал LAN ............................................................................................................ 10 BASE-T/100 BASE-TX

Остальное

Требования к питанию ........................................................ от 220 В до 230 В переменного тока, 50 Гц/60 Гц

Энергопотребление ..............................................................................................................................370 Ватт

В режиме ожидания .........................................................................................................................0.1 Ватт

В режиме ожидания (управление HDMI включено) .......................................................................... 0.3 Вт

В режиме ожидания (сеть включена) ................................................................................................ 2.0 Вт

В режиме ожидания (управление HDMI включено, сеть включена) ................................................ 2.5 Вт

В режиме ожидания (управление HDMI выключено, сеть включена, беспроводная сеть подключена)

 ............................................................................................................................................................. 3.5 Вт

В режиме ожидания (управление HDMI включено, сеть включена, беспроводная сеть подключена)

 ............................................................................................................................................................. 3.5 Вт

Активация и деактивация беспроводной сети

 ........................................... Подключение/отключение преобразователя беспроводной сети (AXF7031)

Автоматическое отключение питания..................................15 мин. (по умолчанию), 30 мин., 60 мин., выкл.

Габариты ................................................................................................. 435 мм (Ш) x 185 мм (В) x 441 мм (Г)

Вес (без упаковки)

SC-LX88 ..............................................................................................................................................18.1 кг

SC-LX78 ..............................................................................................................................................17.7 кг

Комплектация

Микрофон настройки MCACC .......................................................................................................................... 1

Пульт ДУ ............................................................................................................................................................ 1

Сухие батарейки IEC R03 размера ААА ..........................................................................................................

2

Рамочная антенна АМ ...................................................................................................................................... 1

Проволочная антенна FM ................................................................................................................................. 1

Преобразователь беспроводной сети LAN (AXF7031) ................................................................................... 1

— Руководство

— Кабель подключения

Кабель питания

CD-ROM

Краткое руководство пользователя

Брошюра по безопасности

Гарантийный талон

13

© PIONEER HOME ELECTRONICS CORPORATION, 2014.

Все права защищены.

Дополнительная информация (продолжение)

 Примечание

!

  Данные технические характеристики применимы при электропитании 230 В.

!

  В связи с усовершенствованиями технические характеристики и конструкция могут изменяться без

предварительного уведомления.

!

Данное изделие содержит комплект шрифтов FontAvenue

®

, лицезированный NEC Corporation.

FontAvenue является зарегистрированной торговой маркой NEC Corporation.

!

iOS является торговой маркой, право на торговую марку которой в США и определенных других стра-

нах принадлежит Cisco.

!

Microsoft, Windows, Windows Media и Windows Vista являются зарегистрированными торговыми мар-

ками или торговыми марками Microsoft Corporation в США и/или других странах.

!

Android и Google Play являются товарными знаками Google Inc.

!

  Указанные здесь имена корпораций и изделий являются торговыми марками или зарегистрированными

торговыми марками соответствующих корпораций.

14

Серийный номер

P1 - Год изготовления

P1

P2

Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о

месяце и годе производства.

Дата изготовления оборудования

Год

2001

A

2002

B

2003

C

2004

D

2005

E

2006

F

2007

G

2008

H

2009

I

2010

J

Символ

12 цифр

10 цифр

2 цифры

Год

2011

K

2012

L

2013

M

2014

N

2015

O

2016

P

2017

Q

2018

R

2019

S

2020

T

Символ

P2 - Месяц изготовления

Месяц

1

A

2

B

3

C

4

D

5

E

6

F

7

G

8

H

9

I

10

J

11

K

12

L

Символ

D3-7-10-7_A1_Ru

Дополнительная информация (продолжение)

15

Português:

Čeština:

Eesti:

Magyar:

Latviešu valoda:

Lietuvių kalba:

Malti:

Slovenčina:

Slovenščina:

Română:

български:

Polski:

Norsk:

Íslenska:

Declaration of Conformity with regard to the R&TTE Directive 1999/5/EC

English:

Suomi:

Nederlands:

Français:

Svenska:

Dansk:

Deutsch:

Ελληνικά:

Italiano:

Español:

Hereby, Pioneer, declares that this [*] is

in compliance with the essential

requirements and other relevant

provisions of Directive 1999/5/EC.

Pioneer vakuuttaa täten että [*]

tyyppinen laite on direktiivin 1999/5/EY

oleellisten vaatimusten ja sitä

koskevien direktiivin muiden ehtojen

mukainen.

Hierbij verklaart Pioneer dat het toestel

[*] in overeenstemming is met de

essentiële eisen en de andere

relevante bepalingen van richtlijn

1999/5/EG

Par la présente Pioneer déclare que

l’appareil [*] est conforme aux

exigences essentielles et aux autres

dispositions pertinentes de la directive

1999/5/CE

Härmed intygar Pioneer att denna [*]

står I överensstämmelse med de

väsentliga egenskapskrav och övriga

relevanta bestämmelser som framgår

av direktiv 1999/5/EG.

Undertegnede Pioneer erklærer herved,

at følgende udstyr [*] overholder de

væsentlige krav og øvrige relevante

krav i direktiv 1999/5/EF

Hiermit erklärt Pioneer, dass sich

dieses [*] in Übereinstimmung mit den

grundlegenden Anforderungen und den

anderen relevanten Vorschriften der

Richtlinie 1999/5/EG befindet". (BMWi)

ΜΕ ΤΗΝ ΠΑΡΟΥΣΑ Pioneer ΔΗΛΩΝΕΙ

ΟΤΙ [*] ΣΥΜΜΟΡΦΩΝΕΤΑΙ ΠΡΟΣ ΤΙΣ

ΟΥΣΙΩΔΕΙΣ ΑΠΑΙΤΗΣΕΙΣ ΚΑΙ ΤΙΣ

ΛΟΙΠΕΣ ΣΧΕΤΙΚΕΣ ΔΙΑΤΑΞΕΙΣ ΤΗΣ

ΟΔΗΓΙΑΣ 1999/5/ΕΚ

Con la presente Pioneer dichiara che

questo [*] è conforme ai requisiti

essenziali ed alle altre disposizioni

pertinenti stabilite dalla direttiva

1999/5/CE.

Por medio de la presente Pioneer

declara que el [*] cumple con los

requisitos esenciales y cualesquiera

otras disposiciones aplicables o

exigibles de la Directiva 1999/5/CE

Pioneer declara que este [*] está

conforme com os requisitos essenciais

e outras disposições da Directiva

1999/5/CE.

Pioneer tímto prohlašuje, že tento [*] je

ve shodě se základními požadavky a

dalšími příslušnými ustanoveními

směrnice 1999/5/ES

Käesolevaga kinnitab Pioneer seadme

[*] vastavust direktiivi 1999/5/EÜ

põhinõuetele ja nimetatud direktiivist

tulenevatele teistele asjakohastele

sätetele.

Alulírott, Pioneer nyilatkozom, hogy a

[*] megfelel a vonatkozó alapvetõ

követelményeknek és az 1999/5/EC

irányelv egyéb elõírásainak.

Ar šo Pioneer deklarē, ka [*] atbilst

Direktīvas 1999/5/EK būtiskajām

prasībām un citiem ar to saistītajiem

noteikumiem.

Šiuo Pioneer deklaruoja, kad šis [*]

atitinka esminius

reikalavimus ir kitas 1999/5/EB

Direktyvos nuostatas.

Hawnhekk, Pioneer jiddikjara li dan [*]

jikkonforma mal-ħtiġijiet essenzjali u ma

provvedimenti oħrajn relevanti li hemm

fid-Dirrettiva 1999/5/EC

Pioneer týmto vyhlasuje, že [*] spĺňa

základné požiadavky a všetky príslušné

ustanovenia Smernice

1999/5/ES.

Pioneer izjavlja, da je ta [*] v skladu z

bistvenimi zahtevami in ostalimi

relevantnimi določili direktive

1999/5/ES.

Prin prezenta, Pioneer declara ca acest

[*] este in conformitate cu cerintele

esentiale si alte prevederi ale Directivei

1999/5/EU.

С настоящето, Pioneer декларира, че

този [*] отговаря на основните

изисквания и други съответни

постановления на Директива

1999/5/EC.

Niniejszym Pioneer oświadcza, że

[*] jest zgodny z zasadniczymi wymo-

gami oraz pozostałymi stosownymi

postanowieniami

Dyrektywy 1999/5/EC

Pioneer erklærer herved at utstyret [*]

er i samsvar med de grunnleggende

krav og øvrige relevante krav i direktiv

1999/5/EF.

Hér með lýsir Pioneer yfir því að

[*] er í samræmi við

grunnkröfur og aðrar kröfur, sem gerðar

eru í tilskipun 1999/5/EC

Hrvatski:

Ovime tvrtka Pioneer izjavljuje da je

ovaj [*] u skladu osnovnim zahtjevima i

ostalim odredbama Direktive

1999/5/EC.

R-TTE-24L_C1_En

[*] SC-LX88-K, SC-LX88-S,

  SC-LX78-K, SC-LX78-S

Manufacturer:

PIONEER HOME ELECTRONICS

CORPORATION

1-1, Shin-ogura, Saiwai-ku,

Kawasaki-shi, Kanagawa

212-0031, Japan

EU Representative’s:

Pioneer Europe NV

Haven 1087, Keetberglaan 1,

9120 Melsele, Belgium

http://www.pioneer.eu

<ARH7189-A>

Примечание:

В соответствии со статьей 5 Закона Российской Федерации “О защите прав

потребителя” и Указанием Правительства Российской Федерации № 720 от 16

июня 1997 года корпорация Pioneer Europe NV устанавливает условие на

следующую продолжительность срока службы официально поставляемых на

Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет

D3-7-10-6_A1_Ru

© 2014 PIONEER HOME ELECTRONICS CORPORATION.

All rights reserved.

© 2014

PIONEER HOME ELECTRONICS CORPORATION.

Tous droits de reproduction et de traduction réservés.

Printed in            / Imprimé

Сделано в Малайзии

http://www.pioneer-rus.ru

http://www.pioneer.eu

PIONEER HOME ELECTRONICS CORPORATION

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, Japan

Корпорация Пайонир Хоум Электроникс

1-1, Син-Огура, Сайвай-ку, г. Кавасаки, префектура Канагава, 212-0031, Япония

Импортер: ООО "ПИОНЕР РУС"

125040, Россия, г. Москва, ул. Правды, д.26   Тел.: +7(495) 956-89-01

PIONEER ELECTRONICS (USA) INC.

P.O. BOX 1540, Long Beach, California 90801-1540, U.S.A.  TEL: (800) 421-1404

PIONEER ELECTRONICS OF CANADA, INC.

340 Ferrier Street, Unit 2, Markham, Ontario L3R 2Z5, Canada   TEL: 1-877-283-5901, 905-479-4411

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium   TEL: 03/570.05.11

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936   TEL: 65-6472-7555

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

5 Arco Lane, Heatherton, Victoria, 3202, Australia, TEL: (03) 9586-6300

PIONEER ELECTRONICS DE MEXICO S.A. DE C.V.

Blvd.Manuel Avila Camacho 138   10 piso Col.Lomas de Chapultepec, Mexico, D.F. 11000  TEL: 55-9178-4270

K002*_B5_Ru
