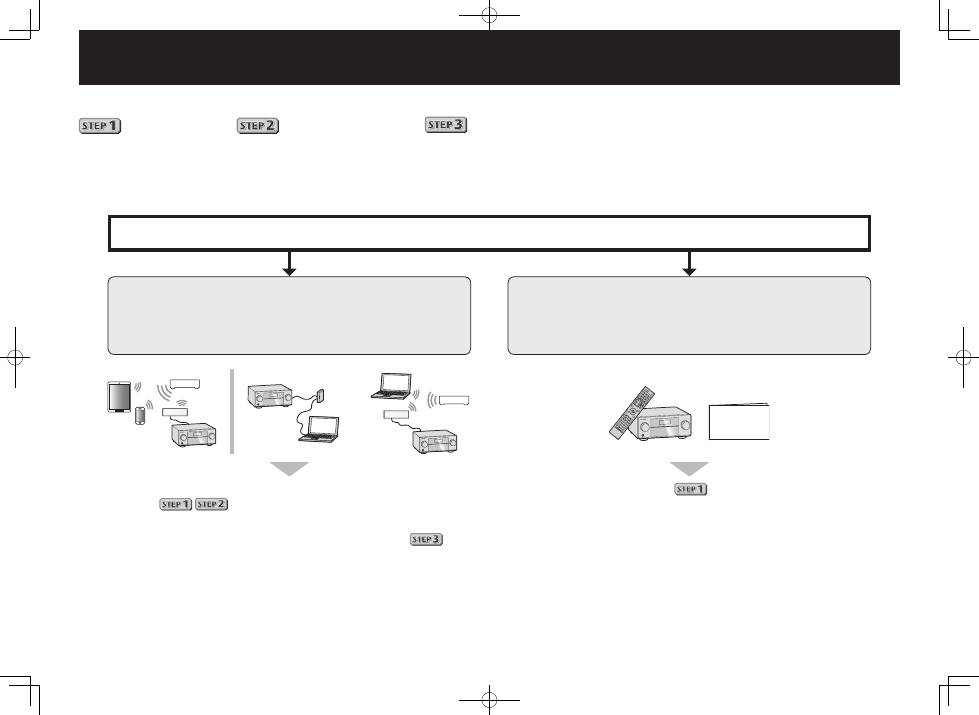

Aansluitingen en eerste instellingen

Geniet van meerkanaals weergave met dit apparaat in 3 gemakkelijke stappen:

Aansluitingen

→

Eerste instellingen

→

Basisbediening voor afspelen

.

U kunt de aansluitingen en de eerste instellingen uitvoeren aan de hand van deze Snelstartgids , maar dit wordt nog gemakkelijker als u de

Wiring

Navi

 in AVNavigator gebruikt.

U kunt zelf kiezen welke methode u gebruikt voor de aansluitingen en de eerste instellingen, afhankelijk hoe u AVNavigator gebruikt.

In AVNavigator kunt u bovendien de

Interactive Operation Guide

 gebruiken om eenvoudig de basisbediening te leren.

U hoeft deze gids niet voor uitleg te lezen;

 worden uitgelegd in de

Wiring Navi

.

Ga verder naar “ De ingebouwde AVNavigator gebruiken” in deze gids.

U kunt de

Interactive Operation Guide

 gebruiken in

.

De inhoud is interactief aan het product gekoppeld, zodat u het product

zelf kunt gebruiken tijdens het lezen en al doende kunt leren.

Ga door naar

in deze gids.

Snelstartgids

Aansluitingen en eerste instellingen volgend op de instructies

in de “Wiring Navi” in AVNavigator

(Aansluiting op het netwerk is vereist voor de eerste instellingen.)

Aansluitingen en eerste instellingen aan de hand van

deze snelstartgids

of

3

De ingebouwde AVNavigator gebruiken

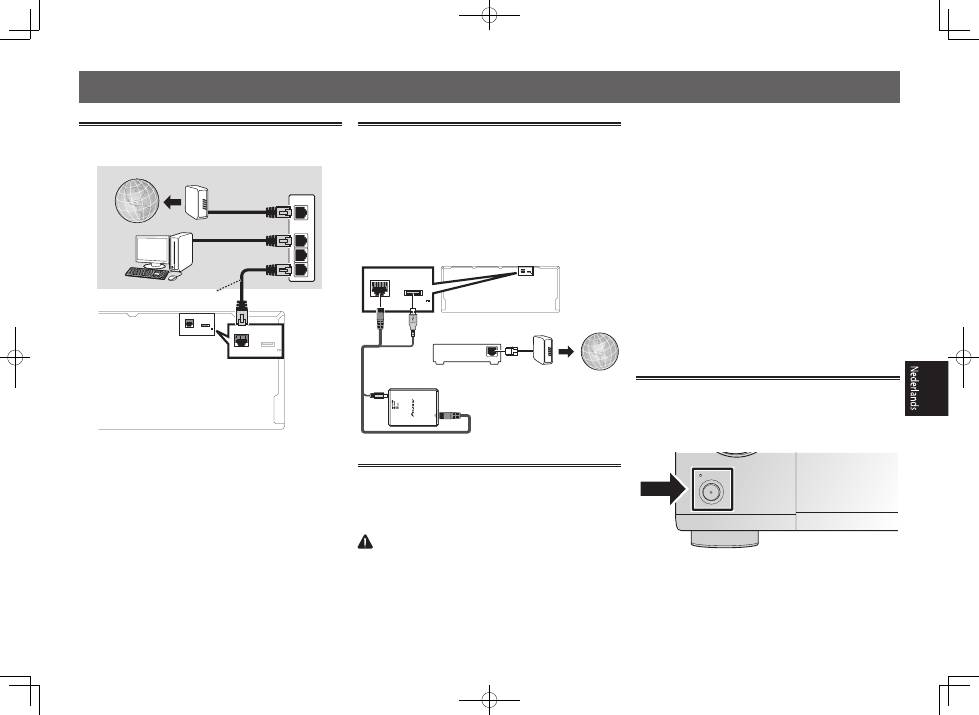

Aansluiten op het netwerk via de

LAN-interface

LAN

(10/100) DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

 0.6 A MAX)

LAN

 (10/100)

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

 0.6 A MAX)

WAN

3

2

1

LAN

LAN-kabel (los verkrijgbaar)

Internet

Modem

Router

Computer

Verbinden met een draadloos LAN

Sluit de draadloze LAN-adapter aan om dit toestel draadloos

met een netwerk te verbinden. Gebruik voor het aansluiten de

bijgeleverde AXF7031.

• Gebruik alleen de bijgeleverde aansluitkabel.

• Er zijn bepaalde instellingen vereist voor gebruik van een

draadloze LAN-adapter (AXF7031). Zie de handleiding die

bij de draadloze LAN-adapter (AXF7031) wordt geleverd

voor aanwijzingen betreffende het maken van deze

instellingen.

LAN (10/100) DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

 0.6 A MAX)

LAN

(10/100) DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

 0.6 A MAX)

WAN

Draadloze LAN-adapter (AXF7031)

Internet

Modem

Router

De receiver aansluiten op het

stopcontact

Nadat u de receiver op het LAN hebt aangesloten, steekt u de

stekker van het netsnoer in het stopcontact.

 WAARSCHUWING

• Houd het netsnoer bij de stekker vast. Trek de stekker

niet uit het stopcontact door aan het snoer te trekken en

raak het netsnoer nooit met natte handen aan. Dit kan

kortsluiting of een elektrische schok tot gevolg hebben.

Zorg ervoor dat u dit apparaat, een meubel of een ander

voorwerp niet op het netsnoer plaatst en dat het netsnoer

niet op een andere manier wordt afgekneld. Maak geen

knopen in het netsnoer en bind het niet samen met andere

kabels. Leid de netsnoeren zodanig dat de kans klein is

dat iemand erop gaat staan. Een beschadigd netsnoer kan

brand of een elektrische schok veroorzaken. Controleer de

staat van het netsnoer regelmatig. Als u een beschadiging

vaststelt, neemt u contact op met een onafhankelijke,

door Pioneer erkende onderhoudsdienst voor een nieuw

netsnoer.

• Gebruik uitsluitend het bij dit apparaat geleverde netsnoer.

• Gebruik het geleverde netsnoer niet voor andere

doeleinden dan hieronder beschreven.

• Haal de stekker van dit apparaat uit het stopcontact

wanneer u het langere tijd niet gebruikt, bijvoorbeeld

wanneer u op vakantie gaat.

• Controleer of het blauwe

u

STANDBY/ON

-lampje uit is

voordat u de stekker uit het stopcontact haalt.

1

Sluit het geleverde netsnoer aan op de AC IN-

aansluiting aan de achterkant van de receiver.

2

Steek het andere einde in het stopcontact.

Inschakelen

Druk op

u

STANDBY/ON

 om de receiver en de computer aan

te zetten.

Wacht na het inschakelen enkele minuten voordat u verdergaat

met de volgende handelingen.

STANDBY/ON

SELECTOR

4

De ingebouwde AVNavigator gebruiken (vervolg)

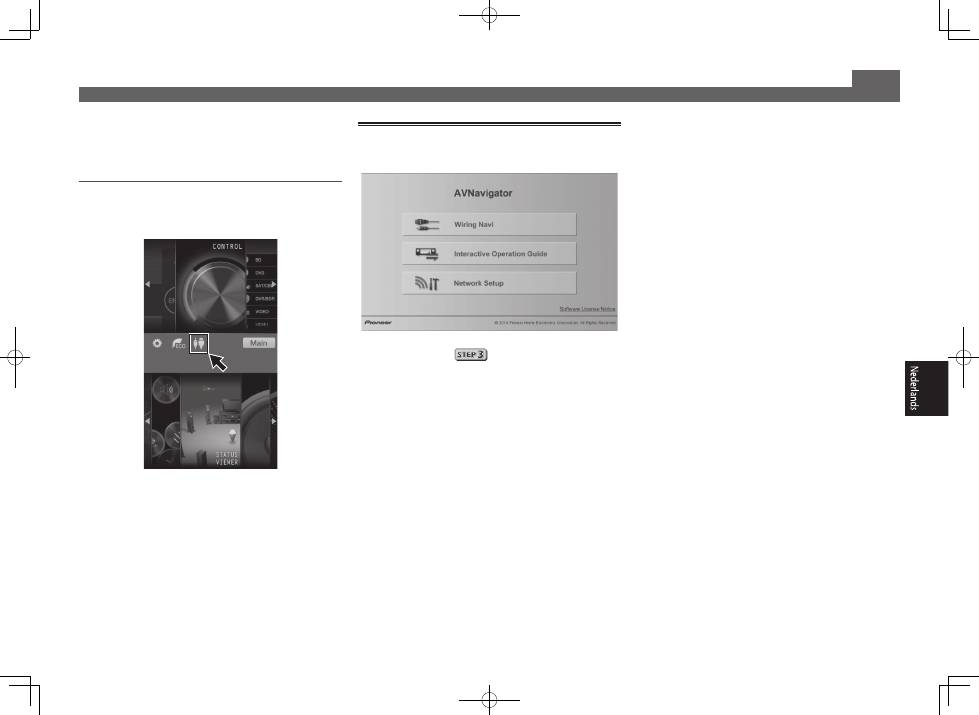

De ingebouwde AVNavigator

starten

U bedient AVNavigator volgens de schermaanwijzingen op uw

computer of apparaat.

Gebruiksomgeving

• AVNavigator is beschikbaar op de volgende systemen.

– Windows-PC: Microsoft

®

 Windows

®

 XP/Windows Vista

®

/

Windows

®

 7/Windows

®

 8/Windows

®

 8.1

– Mac: Mac OSX (10.7, 10.8 of 10.9)

– iPad/iPhone/iPod touch: iOS 7

– Android-apparaat: Android 4.0.4, 4.1.1, 4.1.2, 4.2, 4.2.2, 4.4.2

• AVNavigator werkt met een browser. De volgende browsers

worden ondersteund:

– Windows-PC: Internet Explorer

®

 8, 9, 10, 11

– Mac/iPad/iPhone/iPod touch: Safari 6.0

– Android-apparaat: Android-browser

• Het is mogelijk dat AVNavigator niet werkt afhankelijk van

netwerk- of veiligheidsinstellingen op de computer.

Gebruik op een Windows-pc

1

Start Internet Explorer op de pc (open een

willekeurige internetpagina).

2

Druk op de afstandsbediening op STATUS en

controleer de weergave op het voorpaneel op

de receiver (het IP-adres van de receiver wordt

weergegeven).

(voorbeeld van tekst)

Als het adres 0.0.0.0 of 169.254.112.202 wordt weergegeven, is

de receiver niet verbonden met het netwerk. Controleer dit om

zeker te zijn dat de receiver en de router correct zijn verbonden.

3

Voer het adres uit stap 2 in het veld in Internet

Explorer in zoals hieronder wordt getoond, en

druk op de ENTER-toets.

(voorbeeld van invoernotatie) 192.168.0.124

• Op een Windows-pc met een ander systeem dan Windows

XP kunt u AVNavigator als volgt starten.

Start Explorer en klik met de rechtermuisknop op <SC-

LX88> of <SC-LX78> in de map ‘

Network

’. Klik

vervolgens op ‘

View device webpage

’.

Gebruik op een Mac

Op een Mac start u Safari en klikt u op <SC-LX88> of <SC-

LX78> in ‘

Bonjour

’ op de bladwijzerbalk.

• Als ‘

Bonjour

’ niet wordt weergegeven, selecteert u het

vakje ‘

Include Bonjour in the Favorites bar

’ in het

tabblad ‘

Advanced

’ in het menu ‘

Preferences...

’ van

Safari.

Gebruik op een iPad/iPhone/iPod touch

Download de gratis applicatie iControlAV5 van de App Store.

Start iControlAV5 en volg de instructies op het scherm. Druk

daarna op het beginscherm op ‘

AVNavigator

’ of op het

pictogram.

iPad

iPhone/iPod touch

5

■

Gebruik van een iPad

Op een iPad kunt u AVNavigator voor iPad gebruiken.

Download AVNavigator voor iPad van de App Store. Start

AVNavigator voor iPad en volg de instructies op het scherm.

Gebruik op een Android-apparaat

Download de gratis applicatie iControlAV5 van de Google Play

Store. Start iControlAV5 en volg de instructies op het scherm.

Druk daarna op het beginscherm op het pictogram.

De ingebouwde AVNavigator gebruiken (vervolg)

Informatie over Wiring Navi

U start Wiring Navi door te drukken op ‘

Wiring Navi

’ op het

scherm van AVNavigator.

• Wanneer de begeleiding voor de aansluitingen is voltooid,

gaat u verder naar

.

6

 Aansluitingen

De luidsprekers aansluiten

Deze receiver werkt met slechts twee stereo luidsprekers (de voorluidsprekers in de afbeelding), maar gebruik van

minimaal vijf luidsprekers is aanbevolen en een volledige luidsprekeruitrusting is optimaal voor surroundgeluid.

Om een fraai surroundgeluid te verkrijgen, plaatst u de luidsprekers zoals hieronder is aangegeven.

7.2-kanaals surroundsysteem:

Nadat de luidsprekers zijn opgesteld, sluit u deze aan zoals hieronder is aangegeven.

PRE OUT

SURROUND SURR BACK T.MIDDLE

(Single)

(Single)

FRONT

CENTER

SUBWOOFER

1

2

SPEAKERS

FRONT

CENTER

A

A

B

R

L

SURROUND

R

L

SURROUND BACK

R

L

TOP MIDDLE

R

L

F WIDE

L

R

FRONT WIDE /

R

L

LINE LEVEL

INPUT

Subwoofer 1

(

SW

)

Rechtsvoor

(

R

)

Surround rechts

(

SR

)

Surround links

(

SL

)

Linksvoor

(

L

)

Midden

(

C

)

Surround rechtsachter

(

SBR

)

Surround linksachter

(

SBL

)

 Opmerking

• Bij gebruik van slechts één surround-achterluidspreker sluit u deze op de

SURROUND

BACK L (Single)

 aansluitingen aan.

• Dit apparaat is geschikt voor luidsprekers met een nominale impedantie van 4

W

 tot 16

W

.

L

 – Linksvoor

C

 – Midden

R

 – Rechtsvoor

SL

 – Surround links

SR

 – Surround rechts

SBL

 – Surround linksachter

SBR

 – Surround rechtsachter

SW

 – Subwoofer

 Opmerking

• Er zijn ook nog andere luidspreker-

aansluitpatronen (boven-midden, hoog-

voor, breed-voor enz.). Zie “

De apparatuur

aansluiten

” van de handleiding voor

details.

De luidsprekerkabels aansluiten

Sluit de luidspreker aan de rechterkant op de

rechterkanaal (

R

) aansluitingen aan en de

luidspreker aan de linkerkant op de linkerkanaal

(

L

) aansluitingen. Zorg dat de positieve en

negatieve (

+/–

) aansluitingen op de receiver

zijn verbonden met de corresponderende

aansluitingen op de luidsprekers.

1

Draai de losse kerndraadjes in elkaar.

2

Draai de aansluitschroef los en steek de

kerndraad naar

binnen.

3

Draai de aansluitschroef weer vast.

1

2

3

10 mm

 WAARSCHUWING

• Voordat u aansluitingen maakt of

wijzigt, zet u het apparaat uit en haalt

u de stekker van het

netsnoer uit het

stopcontact.

• Deze luidsprekeraansluitingen hebben

een

GEVAARLIJKE

 spanning. Om

een elektrische schok te voorkomen

bij het aansluiten of losmaken van de

luidsprekerkabels, moet u het netsnoer

losmaken voordat u eventuele niet-

geïsoleerde onderdelen aanraakt.

SL

L

R

SR

SBL

SBR

SW

C

7

Een TV en weergave-apparatuur

aansluiten

OUT 3

(HDZONE)

OUT 2

OUT 1

(CONTROL)

OPTICAL

SELECTABLE

ASSIGNABLE

IN

1

(DVD)

BD IN

IN

1

(TV)

IN

2

(DVR/BDR)

OUT 3

(HDZONE)

OUT 2

OUT 1

(CONTROL)

SELECTABLE

IN

1

(DVD)

BD IN

OPTICAL

ASSIGNABLE

IN

1

(TV)

IN

2

(DVR/BDR)

DIGITAL OUT

COAXIAL

HDMI IN

HDMI OUT

OPTICAL

A

HDMI/DVI-compatibele TV

HDMI/DVI-compatibele

Blu-ray disc-speler

• Als de TV de HDMI Audio Return Channel-functie niet

ondersteunt, is de aansluiting van een optische digitale kabel

(

A

) vereist om via de receiver naar het TV-geluid te luisteren.

• Als de TV de HDMI Audio Return Channel-functie ondersteunt,

komt het geluid van de TV via de HDMI-aansluiting de receiver

binnen, dus hoeft er geen

optische digitale kabel (

A

)

 te

worden aangesloten. In dit geval zet u

ARC

 bij

HDMI Setup

op

ON

. Zie “

HDMI-instellingen

” van de handleiding voor

details.

• Raadpleeg de handleiding van de TV voor aanwijzingen

betreffende de aansluitingen en instellingen van de TV.

Aansluitingen

(vervolg)

• Met de fabrieksinstellingen wordt geen video van

de videokabel of componentkabel uitgevoerd via de

HDMIaansluiting. Om video uit te voeren moet u de video-

ingang overschakelen naar het apparaat dat met de

videokabel of componentkabel is aangesloten, en

V.CONV

instellen op

ON

. Zie “

De video-opties instellen

” van de

handleiding voor details.

De antennes aansluiten

ANTENNA

AM LOOP

FM UNBAL 75

ANTENNA

AM LOOP

FM UNBAL 75

1

4

5

2

3

a

b

c

FM-draadantenne

AM-raamantenne

 Opmerking

• Zie de handleiding op de bijgeleverde CD-ROM als u een

TV of weergave-apparaat wilt aansluiten via een andere

methode dan een HDMI-verbinding.

• Zie de handleiding op de bijgeleverde CD-ROM voor het

aansluiten van andere apparatuur.

stopcontact

Steek de stekker pas in het stopcontact als u alle andere

apparaten, waaronder de luidsprekers, hebt aangesloten op de

receiver.

 WAARSCHUWING

• Houd het netsnoer bij de stekker vast. Trek de stekker

niet uit het stopcontact door aan het snoer te trekken en

raak het netsnoer nooit met natte handen aan. Dit kan

kortsluiting of een elektrische schok tot gevolg hebben.

Zorg ervoor dat u dit apparaat, een meubel of een ander

voorwerp niet op het netsnoer plaatst en dat het netsnoer

niet op een andere manier wordt afgekneld. Maak geen

knopen in het netsnoer en bind het niet samen met andere

kabels. Leid de netsnoeren zodanig dat de kans klein is

dat iemand erop gaat staan. Een beschadigd netsnoer kan

brand of een elektrische schok veroorzaken. Controleer de

staat van het netsnoer regelmatig. Als u een beschadiging

vaststelt, neemt u contact op met een onafhankelijke,

door Pioneer erkende onderhoudsdienst voor een nieuw

netsnoer.

• Gebruik uitsluitend het bij dit apparaat geleverde netsnoer.

• Gebruik het geleverde netsnoer niet voor andere

doeleinden dan hieronder beschreven.

• Haal de stekker van dit apparaat uit het stopcontact

wanneer u het langere tijd niet gebruikt, bijvoorbeeld

wanneer u op vakantie gaat.

• Controleer of het blauwe

u

STANDBY/ON

-lampje uit is

voordat u de stekker uit het stopcontact haalt.

1

Sluit het geleverde netsnoer aan op de AC IN-

aansluiting aan de achterkant van de receiver.

2

Steek het andere einde in het stopcontact.

BELANGRIJKE INFORMATIE BETREFFENDE

DE VENTILATIE

Let er bij het installeren van het apparaat op dat er

voldoende vrije ruimte rondom het apparaat is om een

goede doorstroming van lucht te waarborgen

(tenminste 20 cm boven, 10 cm achter en 20 cm aan de

zijkanten van het apparaat).

WAARSCHUWING

De gleuven en openingen in de behuizing van het

apparaat zijn aangebracht voor de ventilatie, zodat een

betrouwbare werking van het apparaat wordt verkregen

en oververhitting wordt voorkomen. Om brand te

voorkomen, moet u ervoor zorgen dat deze openingen

nooit geblokkeerd worden of dat ze afgedekt worden

door voorwerpen (kranten, tafelkleed, gordijn e.d.) of

door gebruik van het apparaat op een dik tapijt of een

bed.

D3-4-2-1-7b*_A1_Nl

8

Eerste instellingen

Voordat u begint

1

Plaats batterijen in de afstandsbediening.

Met de batterijen die bij het apparaat worden geleverd, kunt

u controleren of alles juist werkt; het is mogelijk dat deze

batterijen geen lange levensduur hebben. Wij raden u aan

alkalibatterijen met een lange levensduur te gebruiken.

2

Zet de receiver en de TV aan.

ALL ZONE STBY

SOURCE

STANDBY/ON

MAIN

SUB ZONE CONTROL

Z2

Z3

HDZ

RECEIVER

3

Schakel de ingangsfunctie van de TV om zodat

deze verbonden is met de receiver.

4

Schakel de subwoofer in en verhoog het volume.

 WAARSCHUWING

• Batterijen mogen niet in direct zonlicht of op een erg

warme plaats, zoals in de buurt van een verwarming of

in een auto die in de zon staat, gebruikt of opgeborgen

worden. Dit kan resulteren in lekkage, oververhitting,

explosie of in brand vliegen van de batterijen. Bovendien

kan de levensduur van de batterijen afnemen.

 WAARSCHUWING

• Let er bij het plaatsen van de batterijen op dat u de veren van

de (–) aansluitingen voor de batterijen niet beschadigt. Dit kan

resulteren in lekkage of oververhitting van de batterijen.

• Wanneer u lege batterijen weggooit, gelieve daarbij de geldende

wetgeving en bepalingen na te leven.

De instellingen voor surroundgeluid

automatisch maken (MCACC)

De automatische meerkanaals akoestische kalibratie (MCACC)

instelling maakt gebruik van de bijgeleverde instelmicrofoon om

de testtoon die door de luidsprekers wordt uitgevoerd te meten

en analyseren. Deze functie biedt een automatische meting en

instelling met zeer hoge nauwkeurigheid; bij gebruik ervan wordt

een optimale luisteromgeving voor de gebruiker gecreëerd.

 Belangrijk

• Meet in een stille omgeving.

• Als u een statief hebt, kunt u dit gebruiken om de

microfoon ongeveer op oorhoogte te plaatsen op de

normale luisterpositie. Zet de microfoon anders op

oorhoogte met behulp van een tafel of stoel.

• Nauwkeurige metingen zijn wellicht niet mogelijk als er

een obstakel is tussen de luidsprekers en de luisterpositie

(microfoon).

• Ga bij het meten verwijderd van de luisterpositie staan en

gebruik de afstandsbediening terwijl u aan de buitenzijde

van alle luidsprekers staat.

1

Sluit de bijgeleverde instelmicrofoon aan.

MASTER

VOLUME

STANDBY/ON

INPUT

SELECTOR

iPod  iPhone

HDMI

MCACC PRO

FL OFF

MCACC

SETUP MIC

Statief

Microfoon

Het scherm

Full Auto MCACC

 verschijnt op uw TV.

Speaker System

:  7.2.2ch TMd/FW

1a.Full Auto MCACC

A/V RECEIVER

Exit

Return



START

EQ Type

:

– – –

SP to ceiling

:

3.00m

MCACC

: M1.MEMORY 1

Dolby Enabled Speaker :

NO

Measurement Type  :

Basic

2

Druk op de afstandsbediening op MAIN

RECEIVER en voer de bediening uit.

• Als u de cursor op

Measurement Type

 plaatst en

Basic

selecteert, worden

Speaker Setting

,

Channel Level

 en

Speaker Distance

 automatisch aangepast. Als u

Expert

selecteert, worden ook automatisch

Standing Wave

 en

Acoustic Cal EQ

 (frequentiekarakteristieken)/

Full Band

Phase Control

 aangepast.

3

Plaats de cursor op START en druk op de knop

ENTER.

• De automatische meting begint.

• De meting duurt ongeveer 3 tot 12 minuten.

4

Volg de instructies op het scherm.

• De automatische instelling is voltooid wanneer het scherm

Home Menu verschijnt.

1. MCACC PRO

2. MCACC Data Check

3. Data Management

4. System Setup

5. Network Information

6. Operation Mode Setup

Exit

Return

HOME MENU

A/V RECEIVER

• Als

Reverse Phase

 wordt aangegeven, kunnen de

luidsprekerdraden (+ en –) verwisseld zijn. Controleer

deaansluitingen van de luidsprekers.

Zelfs als de aansluitingen juist zijn, kan er

Reverse Phase

worden weergegeven, afhankelijk van de luidsprekers

en de omgevingsomstandigheden. Dit is echter niet van

invloed op de metingen, dus u kunt

Go Next

 selecteren.

• Als de stroom uitvalt, is mogelijk het beveiligingscircuit in

werking getreden omdat de kern van de luidsprekerkabel het

achterpaneel raakt of omdat de (+) en (–) kernen elkaar raken.

Draai de kern van de luidsprekerkabel opnieuw samen, en sluit

hem zo aan dat hij niet uitsteekt bij de luidsprekeraansluiting.

5

Zorg dat de instelmicrofoon wordt losgemaakt.

9

 Basisbediening voor afspelen

Meerkanaals weergave

RECEIVER

D.ACCESS

DIMMER SLEEP

LIGHT

RCU SETUP

MPX

PRESET

TUNE

BAND

PTY

iPod

TUNER

INPUT

USB

ADPT

ROKU

BT

TV

TV

MHL

CD

OUT P.

DVD

BD

ALL ZONE STBY

SOURCE

STANDBY/ON

MAIN

SAT

SUB ZONE CONTROL

SOURCE CONTROL

MUTE

VOLUME

VOL

TOP

MENU

HOME

MENU

TOOLS

MENU

ENTER

RETURN

CLASS

ENTER

CLR

CH

CH

2

5

4

6

8

0

7

9

1

3

AUDIO

DISP

SURR

AUTO

CH LV.

ADV

STATUS

AUDIO P.

VIDEO P.

Z2

Z3

HDZ

LISTENING MODE

HDMI

NET

ALL

Fav

RECEIVER

2

3

5

1

Schakel het weergave-apparaat in.

Bijv.: Schakel de Blu-ray disc-speler in die op de

HDMI BD

IN

-aansluiting is aangesloten.

2

Schakel de ingangsfunctie van de receiver om.

Bijv.: Druk op

BD

 om de

BD

-ingang te selecteren.

3

Druk op AUTO om ‘AUTO SURROUND’ te

selecteren.

Druk ook op

SURR

 of

ADV

 voor weergave via meerdere

kanalen. Selecteer uw gewenste luisterfunctie.

4

Start met afspelen van het weergave-

apparaat.

Bijv.: Start met afspelen van de Blu-ray disc-speler.

5

Gebruik VOLUME +/– om het volume in te

stellen.

• Als er geen geluid klinkt van de midden- en

achterluidsprekers, druk dan op

SURR

 of

ADV

 om de

luisterfunctie te wijzigen.

Voorbeeld) Druk enkele keren op de knop

ADV

 om

EXT.

STEREO

 te selecteren.

•

Als er geen geluid komt uit de subwoofer

Oorzaak – De voorluidspreker is ingesteld op LARGE.

Als een audiobron met 2 kanalen wordt ingevoerd, wordt

de lagefrequentiecomponent niet weergegeven via de

subwoofer maar via de voorluidspreker.

Oplossing – Wijzig de luidsprekerinstelling om het

geluid weer te geven via de subwoofer.

Methode 1: Wijzig de instelling van de voorluidspreker in

SMALL

.

De lagefrequentiecomponent wordt niet weergegeven

via de voorluidspreker maar via de subwoofer. Als de

voorluidspreker een hoge capaciteit heeft voor weergave

van lage frequenties, dan raden we aan om de instelling

niet te wijzigen.

Methode 2: Wijzig de instelling van de subwoofer in

PLUS

.

De lagefrequentiecomponent wordt weergegeven via de

voorluidspreker en de subwoofer. In dit geval worden lage

tonen soms te sterk weergegeven. Als dat zo is, raden

we aan om de instelling niet te wijzigen of methode 1 te

gebruiken.

• Zie “

Luidsprekerinstelling

” van de handleiding voor

details.

• Als er geen geluid wordt weergegeven, verhoogt u het

volume tot ongeveer –30 dB.

 Opmerking

• Als het apparaat niet kan worden bediend met de

afstandsbediening

– Druk vóór gebruik van de receiver op

MAIN RECEIVER

.

– Voor gebruik van functies zoals het netwerk, TUNER of iPod

drukt u vóór gebruik ervan op de betreffende functieknop

(

NET

,

TUNER

,

iPod

, enz.).

Luisteren naar de radio

1

Druk op TUNER om de tuner te selecteren.

Indien nodig, drukt u op

BAND

 om de andere afstemband

(FM of AM) te kiezen.

2

Druk op TUNE +/– om op een zender af te

stemmen.

• Houd

TUNE +/–

 ongeveer een seconde ingedrukt. De

receiver begint naar de volgende zender te zoeken.

• Als u naar een FM-zender luistert maar de ontvangst zwak

is, drukt u op

MPX

 om FM MONO te selecteren en de

receiver in de mono-ontvangststand te zetten.

Voorkeurzenders opslaan

Als u vaak naar een bepaalde zender luistert, is het handig als

u de frequentie opslaat in het geheugen van de receiver om de

zender later gemakkelijk te kunnen oproepen.

1

Druk op TOOLS terwijl een uitzending ontvangen

wordt van de zender die u wilt opslaan.

Het voorkeurzendernummer knippert.

2

Druk op PRESET +/– om het gewenste

voorkeurzendernummer te selecteren en druk

dan op ENTER.

Het voorkeurzendernummer stopt met knipperen en de

receiver slaat de zender in het geheugen op.

Luisteren naar voorkeurzenders

U moet voorkeurzenders in het geheugen hebben opgeslagen

om naar voorkeurzenders te kunnen luisteren.

Druk op PRESET +/– om de gewenste

voorkeurzender te selecteren.

10

Basisbediening voor afspelen

(vervolg)

Om optimaal te genieten van de vele

functies van het apparaat

Start AVNavigator en gebruik de “ Interactive

Operation Guide”.

Plaats de cd-rom in de computer en download de

“Handleiding” (PDF) van het menuscherm om te

lezen.

Functies

■

Een USB-apparaat afspelen

■

Muziek afspelen via Bluetooth

■

Afspelen met de NETWERK-functie

■

De audio-opties instellen

■

De video-opties instellen

■

MULTI-ZONE bediening gebruiken

Veelgestelde vragen

Woordenlijst

Functielijst

 Opmerking

•  Dit toestel ondersteunt AirPlay. Zie voor details “

Gebruiken

van AirPlay op iPod touch, iPhone, iPad en iTunes

” van de

handleiding en de website van Apple (http://www.apple.

com).

•  De software van dit apparaat kan worden bijgewerkt

(“

Software-update

” van de handleiding). Op Mac OS kan de

software worden bijgewerkt via Safari (“

Gebruik van Safari

voor het updaten van de firmware

” in de handleiding).

Een iPod afspelen

• Na het inschakelen van de stroom duurt het ongeveer één

minuut totdat het opstarten is voltooid.

1

Sluit uw iPod aan.

Er kan een iPod/iPhone op de receiver worden

aangesloten.

MASTER

VOLUME

STANDBY/ON

INPUT

SELECTOR

iPod  iPhone

HDMI

MCACC PRO

FL OFF

5V        1 A

2

Druk op iPod USB om de iPod/USB-ingang te

selecteren.

Wanneer u de namen van de mappen en bestanden op het

display ziet, kunt u muziek afspelen van de iPod.

3

Gebruik

/

 om een categorie te selecteren

en druk dan op ENTER om door die categorie

te lopen.

• Als u terug wilt naar het vorige niveau, drukt u op

RETURN

.

4

Gebruik

/

 om door de geselecteerde

categorie, bijvoorbeeld albums, te bladeren.

• Gebruik

/

 om naar vorige/volgende niveaus te gaan.

5

Blader net zo lang tot u hebt gevonden wat

u wilt afspelen. Druk op



 om het afspelen te

starten.

Luisteren naar internet-

radiozenders

• Na het inschakelen van de stroom duurt het ongeveer één

minuut totdat het opstarten is voltooid.

 Belangrijk

• Wanneer u een breedband internetverbinding wilt

gebruiken, heeft u een overeenkomst met een internet

service provider nodig. Neem voor meer informatie contact

op met uw plaatselijke internet service provider.

• Om naar internet-radiozenders te kunnen luisteren, moet u

breedband-internet hebben met hoge snelheid. Bij gebruik

van een 56 K of ISDN-modem is het vaak niet mogelijk

om een goede kwaliteit van het geluid van de internet-

radiozenders te verkrijgen.

• Toegang tot materiaal (“content”) van derden vereist een

internetverbinding met hoge snelheid en mogelijk ook een

accountregistratie en een betaald abonnement. Diensten

met materiaal van derden kunnen op elk moment zonder

kennisgeving worden gewijzigd, opgeschort, onderbroken

of geannuleerd en Pioneer wijst elke aansprakelijkheid

in verband met dergelijke gebeurtenissen van de hand.

Pioneer maakt geen aanspraken en geeft geen garanties

dat diensten voortdurend zullen worden geleverd of een

bepaalde tijd lang beschikbaar zullen zijn en elke garantie

met een dergelijke strekking, uitdrukkelijk of impliciet,

wordt van de hand gewezen.

1

Druk enkele malen op NET om de INTERNET

RADIO-ingang te selecteren.

Het kan een paar seconden duren voordat de receiver

toegang heeft tot het netwerk.

2

Gebruik

/

 om de internet-radiozender te

selecteren waarnaar u wilt luisteren en druk

dan op ENTER.

USB-kabel die bij de

iPod wordt geleverd

iPod/iPhone

© 2014 PIONEER HOME ELECTRONICS CORPORATION.

Alle rechten voorbehouden.

11

2

Español

Disfrute de la reproducción multicanal fácil con esta unidad en 3 pasos:

Conexiones

→

Configuración inicial

→

Reproducción básica

.

La conexión y la configuración inicial se pueden realizar consultando esta Guía de inicio rápido, pero es más fácil cuando se utiliza

Wiring Navi

 en

AVNavigator.

Realice la conexión y la configuración inicial con cualquiera de los métodos en función de las circunstancias en las que use AVNavigator.

Adicionalmente, el uso de la

Interactive Operation Guide

 de AVNavigator le permite aprender las operaciones básicas de forma efectiva.

Conexión y configuración inicial

No es necesario leer esta guía para obtener explicaciones;

 se explicarán en

Wiring Navi

.

Vaya a “Uso del AVNavigator integrado” en esta guía.

Puede utilizar la

Interactive Operation Guide

 del

.

Los contenidos están enlazados de forma interactiva con el producto,

lo que le permite recordarlos durante la lectura y usar el producto

mientras se familiariza con él.

Vaya a

en esta guía.

Guía de

inicio rápido

Conexión y configuración inicial siguiendo las

instrucciones del “Wiring Navi” en AVNavigator

(Para hacer la configuración inicial es

necesario estar conectado a la red.)

Conexión y configuración inicial

consultando esta Guía de inicio rápido

o bien

3

Uso del AVNavigator integrado

Conexión a la red mediante la

interfaz LAN

LAN

(10/100) DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

 0.6 A MAX)

LAN

 (10/100)

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

 0.6 A MAX)

WAN

3

2

1

LAN

Cable LAN (vendido por separado)

Internet

Modem

Enrutador

Ordenador

Conexión a una LAN inalámbrica

El convertidor de LAN inalámbrica se puede usar para conectar

esa unidad a una red sin cable. Use el AXF7031 incluido para

la conexión.

• Use solamente el cable de conexión accesorio

suministrado.

• Para usar un convertidor LAN inalámbrico (AXF7031) se

necesitan ciertos ajustes. Para conocer instrucciones

sobre cómo hacer estos ajustes, consulte el manual de

instrucciones incluido con el convertidor LAN inalámbrico

(AXF7031).

LAN (10/100) DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

 0.6 A MAX)

LAN

(10/100) DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

 0.6 A MAX)

WAN

Convertidor de LAN inalámbrica (AXF7031)

Internet

Modem

Enrutador

Conexión del receptor

Tras la conexión a una LAN, conecte el cable de alimentación

del receptor a una toma de corriente.

 PRECAUCIÓN

• Al manipular el cable de alimentación, sujételo por la

parte de la clavija. No desconecte la clavija tirando del

cable y nunca toque el cable de alimentación con las

manos mojadas, ya que esto puede causar cortocircuitos

o descargas eléctricas. No coloque el equipo, un mueble

ni ningún otro objeto encima del cable de alimentación,

y asegúrese de no aplastar el cable de ningún otro modo.

Nunca haga un nudo con el cable y no lo ate a otros

cables. Los cables de alimentación deben ser tendidos

de tal manera que la probabilidad de que alguien los pise

sea mínima. Un cable de alimentación dañado puede

causar fuego y descargas eléctricas. Revise el cable de

alimentación cada cierto tiempo. Si observa que está

dañado, solicite un cable de repuesto en el servicio

técnico Pioneer autorizado más cercano.

• No utilice ningún cable de alimentación que no sea el que

se suministra con esta unidad.

• No utilice el cable de alimentación suministrado para

ningún otro fin distinto del que se describe a continuación.

• Cuando no vaya a usar el receptor durante un período de

tiempo prolongado (por ejemplo, durante las vacaciones),

desconecte la clavija de alimentación de la toma de

corriente mural.

• Asegúrese de que la luz azul

u

STANDBY/ON

 se ha

apagado antes de desenchufar la unidad.

1

Conecte el cable de alimentación suministrado

a la toma AC IN de la parte posterior del

receptor.

2

Conecte el otro extremo a una toma de

corriente.

Encendido

Pulse

u

STANDBY/ON

 para encender el receptor y el

ordenador.

Espere unos minutos tras el encendido antes de realizar la

siguiente operación.

STANDBY/ON

SELECTOR

4

Uso del AVNavigator integrado (continuación)

Inicio del AVNavigator integrado

Controle AVNavigator siguiendo las instrucciones de la

pantalla del ordenador, etc.

Entorno de funcionamiento

• AVNavigator se puede utilizar en los siguientes entornos.

– PC con Windows PC: Microsoft

®

 Windows

®

 XP/Windows

Vista

®

/Windows

®

 7/Windows

®

 8/Windows

®

 8.1

– Mac: Mac OSX (10.7, 10.8 o 10.9)

– iPad/iPhone/iPod touch: iOS 7

– Dispositivo Android: Android 4.0.4, 4.1.1, 4.1.2, 4.2, 4.2.2,

4.4.2

• AVNavigator utiliza un navegador de Internet. Se admiten

los siguientes navegadores:

– PC con Windows PC: Internet Explorer

®

 8, 9, 10, 11

– Mac/iPad/iPhone/iPod touch: Safari 6.0

– Dispositivo Android: navegador Android

• En función de la configuración de red o la configuración

de seguridad del ordenador, es posible que AVNavigator

no funcione.

Uso de un PC con Windows

1

Inicie Internet Explorer en su PC (abra una

página aleatoria de Internet).

2

Pulse STATUS en el mando a distancia y

compruebe la pantalla del panel frontal en el

receptor (aparecerá la dirección IP del receptor).

(Visualización de texto de ejemplo)

Si aparece 0.0.0.0 o 169.254.112.202 en la dirección, indica que

el receptor no está conectado a la red. Asegúrese de que el

receptor y el enrutador están conectados debidamente.

3

Introduzca el número indicado en el paso 2

anterior en el campo de Internet Explorer

mostrado abajo y pulse a continuación la tecla

ENTER.

(Formato de entrada de ejemplo) 192.168.0.124

• En un PC con una versión de Windows diferente de

Windows XP, puede utilizar el siguiente método para

iniciar AVNavigator.

Inicie Explorer y haga clic con el botón derecho en <SC-

LX88> o <SC-LX78> que se muestra en la carpeta

‘

Network

’ y, a continuación, haga clic en ‘

View device

webpage

’.

Uso de Mac

En un Mac, inicie Safari y haga clic en <SC-LX88> o <SC-

LX78> que se muestra en ‘

Bonjour

’ en la barra Favoritos.

• Si no se muestra ‘

Bonjour

’ active la casilla de verificación

‘

Include Bonjour in the Favorites bar

’ en la pestaña

‘Advanced’ dentro del menú ‘

Preferences...

’ de Safari.

Uso de un iPad/iPhone/iPod touch

Descargue una aplicación gratuita, iControlAV5, de la App

Store. Tras iniciar iControlAV5, siga las instrucciones de

la pantalla. Posteriormente, en la pantalla Home, pulse

‘

AVNavigator

’ o el icono.

iPad

iPhone/iPod touch

5

■

Uso de un iPad

En un iPad, puede utilizar AVNavigator para iPad. Descargue

AVNavigator para iPad desde la App Store. Tras iniciar

AVNavigator para iPad, siga las instrucciones de la pantalla.

Uso de un dispositivo Android

Descargue una aplicación gratuita, iControlAV5, de Google

Play Store. Tras iniciar iControlAV5, siga las instrucciones de la

pantalla. Posteriormente, en la pantalla Home, pulse el icono.

Uso del AVNavigator integrado (continuación)

Acerca del uso de Wiring Navi

Wiring Navi se inicia cuando se pulsa ‘

Wiring Navi

’en la

pantalla de AVNavigator.

• Cuando haya finalizado la conexión, vaya al paso

.

6

 Conexiones

Conexión de los altavoces

El receptor funcionará con solo dos altavoces estéreo (los delanteros en el diagrama), pero se

recomienda usar un mínimo de cinco, y el juego completo es lo mejor para el sonido envolvente.

Para obtener un sonido envolvente confortable, instale sus altavoces como se indica a

continuación.

Sistema de sonido envolvente de 7.1 canales:

L

 – Delantero izquierdo

C

 – Central

R

 – Delantero derecho

SL

 – Sonido envolvente izquierdo

SR

 – Sonido envolvente derecho

SBL

 – Sonido envolvente trasero izquierdo

SBR

 – Sonido envolvente trasero derecho

SW

 – Subwoofer

 Nota

• También hay otras formas de conectar

altavoces (central superior, delantero alto,

delantero ancho, etc.). Para conocer los

detalles, consulte“

Conexión del equipo

” en

las instrucciones de funcionamiento.

SL

L

R

SR

SBL

SBR

SW

C

Después de instalar los altavoces, conéctelos como se muestra a continuación.

PRE OUT

SURROUND SURR BACK T.MIDDLE

(Single)

(Single)

FRONT

CENTER

SUBWOOFER

1

2

SPEAKERS

FRONT

CENTER

A

A

B

R

L

SURROUND

R

L

SURROUND BACK

R

L

TOP MIDDLE

R

L

F WIDE

L

R

FRONT WIDE /

R

L

LINE LEVEL

INPUT

Subwoofer

(

SW

)

Delantero

derecho

(

R

)

Sonido envolvente

derecho

(

SR

)

Sonido envolvente

izquierdo

(

SL

)

Delantero

izquierdo

(

L

)

Central

(

C

)

Sonido envolvente

trasero derecho

(

SBR

)

Sonido envolvente

trasero izquierdo

(

SBL

)

 Nota

• Cuando conecte un solo altavoz de sonido envolvente trasero, conéctelo a los terminales

SURROUND BACK L (Single)

.

• Esta unidad soporta altavoces con una impedancia nominal de 4

W

 a 16

W

.

Conexión de los cables de altavoces

Asegúrese de conectar el altavoz de la

derecha al terminal derecho (

R

) y el altavoz

de la izquierda al terminal izquierdo (

L

).

Asegúrese también de que los terminales

positivo y negativo (

+/–

) del receptor

concuerden con los de los altavoces.

1

Retuerza juntos los hilos del cable

expuesto.

2

Afloje el terminal e inserte el cable

expuesto.

3

Apriete el terminal.

1

2

3

10 mm

 PRECAUCIÓN

• Antes de extablecer o modificar las

conexiones, desconecte la alimentación

y desenchufe el cable de alimentación

de la toma de corriente.

• Estos terminales de altavoces tienen

CORRIENTE PELIGROSA

. Para impedir

recibir una descarga eléctrica al

conectar o desconectar los cables de

los altavoces, desconecte el cable de la

alimentación antes de tocar cualquier

parte sin aislar.

7

Conexiones (continuación)

Conexión de un televisor y

componentes de reproducción

OUT 3

(HDZONE)

OUT 2

OUT 1

(CONTROL)

OPTICAL

SELECTABLE

ASSIGNABLE

IN

1

(DVD)

BD IN

IN

1

(TV)

IN

2

(DVR/BDR)

OUT 3

(HDZONE)

OUT 2

OUT 1

(CONTROL)

SELECTABLE

IN

1

(DVD)

BD IN

OPTICAL

ASSIGNABLE

IN

1

(TV)

IN

2

(DVR/BDR)

DIGITAL OUT

COAXIAL

HDMI IN

HDMI OUT

OPTICAL

A

Televisor compatible con

HDMI/DVI

Reproductor de discos

Blu-ray compatible con

HDMI/DVI

• Si el televisor no soporta la función de canal de retorno de audio

HDMI, la conexión del cable digital óptico (

A

) será necesaria

para escuchar el sonido del televisor a través del receptor.

• Si el televisor soporta la función de canal de retorno de audio

HDMI, el sonido del televisor se introducirá en el receptor

a través del terminal HDMI, así que no será necesario

conectar un cable digital óptico (

A

). En este caso, ponga

ARC

 de

HDMI Setup

 en

ON

. Para conocer los detalles,

consulte “

Configuración de HDMI

” en las instrucciones de

funcionamiento.

• Consulte el manual de instrucciones del televisor para hacer

las conexiones y la configuración del mismo.

• Con los ajustes por defecto, el vídeo conectado con el

cable de vídeo o el cable de componentes no se emite

desde el terminal HDMI. Para reproducir vídeo, debe

cambiar la entrada de vídeo al dispositivo conectado con

el cable de vídeo o el cable de componentes y ajustar

V.CONV

 en

ON

. Para conocer los detalles, consulte

“

Ajuste de las opciones de vídeo

” en las instrucciones de

funcionamiento.

Conexión de antenas

ANTENNA

AM LOOP

FM UNBAL 75

ANTENNA

AM LOOP

FM UNBAL 75

1

4

5

2

3

a

b

c

Antena

alámbrica

de FM

Antena de

cuadro de AM

 Nota

• Consulte el manual del instrucciones del CD-ROM incluido si

quiere conectar un televisor o componente de reproducción

siguiendo otro método que no sea una conexión HDMI.

• Consulte el manual de instrucciones del CD-ROM incluido

para las conexiones de otros aparatos.

Conexión del receptor

No conecte el receptor hasta que no haya conectado todos los

componentes de este receptor, incluidos los altavoces.

 PRECAUCIÓN

• Al manipular el cable de alimentación, sujételo por la parte de

la clavija. No desconecte la clavija tirando del cable y nunca

toque el cable de alimentación con las manos mojadas, ya

que esto puede causar cortocircuitos o descargas eléctricas.

No coloque el equipo, un mueble ni ningún otro objeto

encima del cable de alimentación, y asegúrese de no aplastar

el cable de ningún otro modo. Nunca haga un nudo con el

cable y no lo ate a otros cables. Los cables de alimentación

deben ser tendidos de tal manera que la probabilidad de

que alguien los pise sea mínima. Un cable de alimentación

dañado puede causar fuego y descargas eléctricas. Revise

el cable de alimentación cada cierto tiempo. Si observa que

está dañado, solicite un cable de repuesto en el servicio

técnico Pioneer autorizado más cercano.

• No utilice ningún cable de alimentación que no sea el que

se suministra con esta unidad.

• No utilice el cable de alimentación suministrado para

ningún otro fin distinto del que se describe a continuación.

• Cuando no vaya a usar el receptor durante un período de

tiempo prolongado (por ejemplo, durante las vacaciones),

desconecte la clavija de alimentación de la toma de

corriente mural.

• Asegúrese de que la luz azul

u

STANDBY/ON

 se ha

apagado antes de desenchufar la unidad.

1

Conecte el cable de alimentación suministrado

a la toma AC IN de la parte posterior del

receptor.

2

Conecte el otro extremo a una toma de corriente.

PRECAUCIÓN PARA LA VENTILACIÓN

Cuando instale este aparato, asegúrese de dejar

espacio en torno al mismo para la ventilación con el fin

de mejorar la disipación de calor (por lo menos 20 cm

encima, 10 cm detrás, y 20 cm en cada lado).

ADVERTENCIA

Las ranuras y aberturas de la caja del aparato sirven

para su ventilación para poder asegurar un

funcionamiento fiable del aparato y para protegerlo

contra sobrecalentamiento. Para evitar el peligro de

incendio, las aberturas nunca deberán taparse ni

cubrirse con nada (como por ejemplo, periódicos,

manteles, cortinas) ni ponerse en funcionamiento el

aparato sobre una alfombra gruesas o una cama.

D3-4-2-1-7b*_A1_Es

8

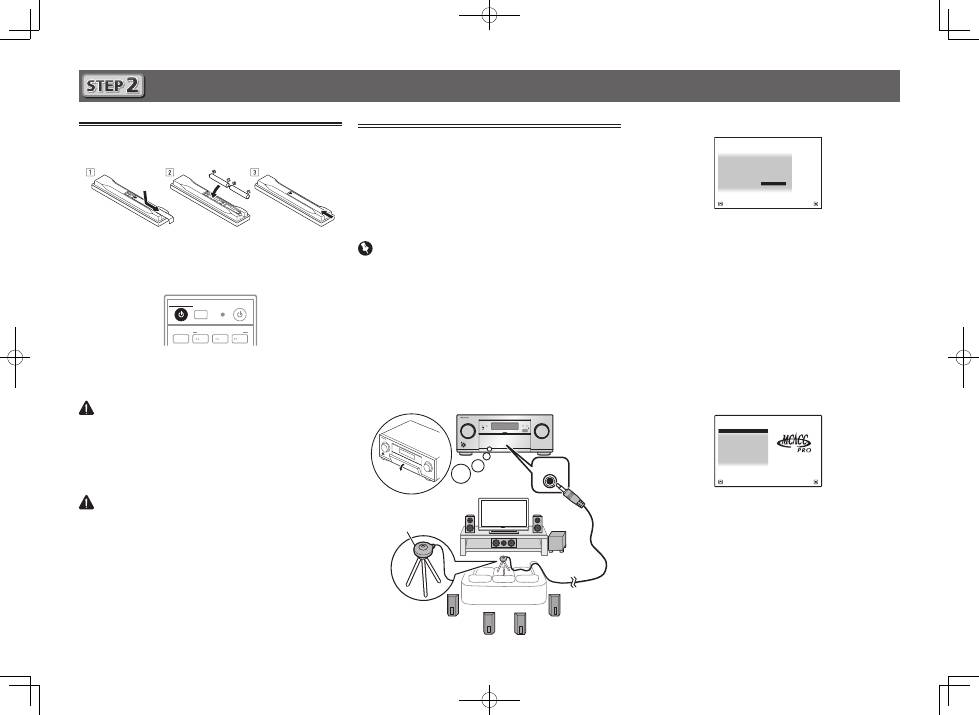

 Configuración inicial

Antes de comenzar

1

Ponga las pilas en el mando a distancia.

Las pilas suministradas con la unidad son para verificar las

operaciones iniciales; puede que no duren mucho tiempo.

Recomendamos usar pilas alcalinas de duración más larga.

2

Encienda el receptor y el televisor.

ALL ZONE STBY

SOURCE

STANDBY/ON

MAIN

SUB ZONE CONTROL

Z2

Z3

HDZ

RECEIVER

3

Cambie la entrada del televisor para conectarlo

al receptor.

4

Apague el subwoofer y suba el volumen.

 ADVERTENCIA

• No utilice ni guarde las pilas a la luz solar directa ni en

otros lugares de mucho calor como, por ejemplo, dentro de

un automóvil o cerca de una calefacción. Esto puede ser la

causa de que las pilas tengan pérdidas, se sobrecalienten,

revienten o se incendien. También se puede reducir la

duración o el rendimiento de las pilas.

 PRECAUCIÓN

• Cuando inserte las pilas, asegúrese de no dañar los resortes

de los terminales (–) de las mismas. Esto puede causar fugas

o recalentamiento en las pilas.

• Cuando tiene que desembarazarte de las baterías usadas, por

favor se adapte a los reglamentos gubernamentales o a las

disposiciones en materia ambiental en vigor en su país/área.

Configuración automática para

sonido envolvente (MCACC)

La configuración de calibración acústica automática de

múltiples canales (MCACC) usa el micrófono de configuración

suministrado para medir y analizar el tono de prueba que

sale por los altavoces. Esta configuración permite hacer

mediciones y ajustes automáticos de alta precisión; al utilizarla

se creará un entorno de audición óptimo para el usuario.

 Importante

• Mida en un entorno silencioso.

• Si tiene un trípode, utilícelo para situar el micrófono de

modo tal que quede a nivel del oído en la posición de

audición normal. En caso contrario, sitúe el micrófono a

nivel del oído utilizando una mesa o silla.

• Si hay obstáculos entre los altavoces y la posición de audición

(micrófono) puede que no sea posible tomar medidas precisas.

• Cuando mida, apártese de la posición de audición y opere

utilizando el mando a distancia desde el lado externo de

todos los altavoces.

1

Conecte el micrófono de configuración suministrado.

MASTER

VOLUME

STANDBY/ON

INPUT

SELECTOR

iPod  iPhone

HDMI

MCACC PRO

FL OFF

MCACC

SETUP MIC

Trípode

Micrófono

La pantalla

Full Auto MCACC

 aparece en su televisor.

Speaker System

:  7.2.2ch TMd/FW

1a.Full Auto MCACC

A/V RECEIVER

Exit

Return



START

EQ Type

:

– – –

SP to ceiling

:

3.00m

MCACC

: M1.MEMORY 1

Dolby Enabled Speaker :

NO

Measurement Type  :

Basic

2

Pulse MAIN RECEIVER en el mando a distancia

para controlar el receptor.

• Cuando el cursor se coloque sobre

Measurement Type

y se seleccione

Basic

,

Speaker Setting

/

Channel Level

/

Speaker Distance

 se ajustarán automáticamente.

Si se selecciona

Expert

 también se podrá ajustar

automáticamente

Standing Wave

/

Acoustic Cal EQ

(características de frecuencia)/

Full Band Phase Control

.

3

Coloque el cursor sobre START y pulse el botón

ENTER.

• La medición automática empezará.

• La medición tardará entre 3 y 12 minutos aproximadamente.

4

Siga las instrucciones que aparecen en la

pantalla.

• El ajuste automático se completa cuando aparece la

pantalla Home Menu.

1. MCACC PRO

2. MCACC Data Check

3. Data Management

4. System Setup

5. Network Information

6. Operation Mode Setup

Exit

Return

HOME MENU

A/V RECEIVER

• Si se visualiza

Reverse Phase

, las conexiones de los

cables de los altavoces (+ y –) pueden estar invertidas.

Compruebe las conexiones de altavoz.

Aunque las conexiones sean correctas, puede que se

visualice

Reverse Phase

, dependiendo de los altavoces y

del entorno circundante. Sin embargo, esto no afecta a las

mediciones, así que seleccione

Go Next

.

• Si se corta la alimentación, el núcleo del cable del altavoz

puede estar en contacto con el panel trasero o los núcleos

(+) y (–) pueden estar tocándose, lo que hace que los

circuitos de protección se activen. Vuelva a trenzar el

núcleo del cable del altavoz y conéctelo de forma que no

sobresalga del terminal del altavoz.

5

Asegúrese de que el micrófono de

configuración esté desconectado.

9

 Reproducción básica

Reproducción multicanal

RECEIVER

D.ACCESS

DIMMER SLEEP

LIGHT

RCU SETUP

MPX

PRESET

TUNE

BAND

PTY

iPod

TUNER

INPUT

USB

ADPT

ROKU

BT

TV

TV

MHL

CD

OUT P.

DVD

BD

ALL ZONE STBY

SOURCE

STANDBY/ON

MAIN

SAT

SUB ZONE CONTROL

SOURCE CONTROL

MUTE

VOLUME

VOL

TOP

MENU

HOME

MENU

TOOLS

MENU

ENTER

RETURN

CLASS

ENTER

CLR

CH

CH

2

5

4

6

8

0

7

9

1

3

AUDIO

DISP

SURR

AUTO

CH LV.

ADV

STATUS

AUDIO P.

VIDEO P.

Z2

Z3

HDZ

LISTENING MODE

HDMI

NET

ALL

Fav

RECEIVER

2

3

5

1

Encienda el componente de reproducción.

Ej.) Encienda el reproductor de discos Blu-ray conectado

al terminal

HDMI BD IN

.

2

Cambie la entrada del receptor.

Ej.) Pulse

BD

 para seleccionar la entrada

BD

.

3

Pulse AUTO para seleccionar ’AUTO SURROUND’.

Plse también

SURR

 o

ADV

 para la reproducción

multicanal. Seleccione su modo de audición preferido.

4

Inicie la reproducción del componente de

reproducción.

Ej.) Inicie la reproducción del reproductor de discos

Blu-ray.

5

Use VOLUME +/– para ajustar el nivel del

volumen.

• Cuando no se pueda oír un sonido desde los altavoces

central y trasero, pulse

SURR

 o

ADV

 para cambiar los

modos de escucha.

P. ej.) Pulse el botón

ADV

 varias veces para seleccionar

EXT.STEREO

.

•

Cuando no hay sonido del subwoofer

Causa - El altavoz delantero está ajustado en LARGE.

Cuando se recibe una fuente de audio de 2 canales, el

componente de baja frecuencia no se emite desde el

subwoofer pero se emite desde el altavoz delantero.

Solución – Para emitir desde el subwoofer, cambie el

ajuste del altavoz.

Método 1: Cambie el ajuste del altavoz delantero a

SMALL

.

El componente de baja frecuencia no se emite desde

el altavoz delantero pero se emite desde el subwoofer.

Cuando la capacidad de reproducción de baja frecuencia

del altavoz frontal es alta, se recomienda no cambiar el

ajuste.

Método 2: Cambie el ajuste del subwoofer a

PLUS

.

El componente de baja frecuencia se emite desde el

altavoz delantero y el subwoofer. Por ese motivo, la

emisión de sonidos bajos a veces es excesiva. En tal caso,

se recomienda no cambiar al Método 1.

• Para conocer los detalles, consulte “

Ajuste de altavoz

”

en las instrucciones de funcionamiento.

• Cuando no se emita ningún sonido, aumente el volumen a

aproximadamente –30 dB.

 Nota

• Cuando no se pueda utilizar el mando a distancia para

controlar la unidad

– Cuando utilice el receptor, pulse

 MAIN

RECEIVER

 antes de

usarlo.

– Cuando controle funciones como la red, TUNER o iPod,

pulse el botón de función adecuado (

NET

,

TUNER

,

iPod

,

etc.) antes del uso.

Recepción de radio

1

Pulse TUNER para seleccionar el sintonizador.

Si es necesario, pulse

BAND

 para cambiar la banda (FM o AM).

2

Pulse TUNER +/– para sintonizar una emisora.

• Pulse y mantenga pulsado

TUNE +/–

 durante más o menos un

segundo. El receptor empezará a buscar la siguiente emisora.

• Si está escuchando una emisora de FM pero la recepción

es débil, pulse

MPX

 para seleccionar FM MONO y ponga

el receptor en el modo de recepción mono.

Presintonización de emisoras

Si escucha una emisora de radio en particular a menudo,

puede ser conveniente almacenar la frecuencia de la emisora

en el receptor para luego recuperarla fácilmente cada vez que

desee escuchar dicha emisora.

1

Pulse TOOLS mientras recibe una señal de una

emisora que quiera presintonizar.

El número de presintonización está parpadeando.

2

Pulse PRESET +/– para seleccionar la emisora

que desea y luego pulse ENTER.

El número de presintonización deja de parpadear y el

receptor almacena la emisora.

Cómo sintonizar emisoras memorizadas

Para poder utilizar esta función, primero deberá presintonizar

alguna emisoras.

Pulse PRESET +/– para seleccionar la emisora

que desea sintonizar.

10

Reproducción básica (continuación)

Reproducción de un iPod

• Es necesario esperar aproximadamente un minuto desde

que se conecta la alimentación hasta que finaliza el inicio.

1

Conecte su iPod.

Al receptor se puede conectar un iPod/iPhone.

MASTER

VOLUME

STANDBY/ON

INPUT

SELECTOR

iPod  iPhone

HDMI

MCACC PRO

FL OFF

5V        1 A

2

Pulse iPod USB para seleccionar la entrada

iPod/USB.

Cuando la pantalla muestra los nombres de carpetas y

archivos, usted puede empezar a reproducir música del iPod.

3

Utilice

/

 para seleccionar una categoría y,

a continuación, pulse ENTER para buscar esa

categoría.

• Para volver al nivel anterior en cualquier momento, pulse

RETURN

.

4

Utilice

/

 para examinar la categoría

seleccionada (p. ej., álbumes).

• Utilice

/

 para desplazarse al nivel anterior/posterior.

5

Siga buscando hasta que encuentre lo que

quiere reproducir. A continuación, pulse



para iniciar la reproducción.

Recepción de emisoras de radio de

Internet

• Es necesario esperar aproximadamente un minuto desde

que se conecta la alimentación hasta que finaliza el inicio.

 Importante

• Cuando use una conexión de Internet de banda ancha

necesitará firmar un contrato con un proveedor de

servicios de Internet. Para conocer más detalles, contacte

al proveedor de servicios de Internet más cercano.

• Para escuchar emisoras de radio de Internet tendrá que

tener acceso a Internet de banda ancha de alta velocidad.

Con un modem de 56 K o ISDN tal vez no pueda disfrutar

de todos los beneficios de la radio de Internet.

• El acceso al contenido provisto por terceros requiere

una conexión a Internet de alta velocidad, y también

puede que tenga que registrarse una cuenta y pagar una

subscripción. Los servicios de contenido de terceros

pueden ser cambiados, suspendidos, interrumpidos o

finalizados en cualquier momento y sin previo aviso, y

Pioneer no admite ninguna responsabilidad en tales

casos. Pioneer no representa ni garantiza que los

servicios de contenido continúen siendo provistos o estén

disponibles durante un periodo de tiempo particular, y

tampoco admite responsabilidad alguna, bien sea ésta

expresa o implícita.

1

Pulse repetidamente NET para seleccionar la

entrada INTERNET RADIO.

Este receptor puede tardar varios segundos en tener

acceso a la red.

2

Use

/

 para seleccionar la emisora de radio

de Internet que va a reproducir y luego pulse

ENTER.

iPod/iPhone

Cable USB

incluido con el iPod

Para disfrutar al máximo de las

muchas funciones de la unidad

Inicie AVNavigator y utilice la “Interactive

Operation Guide”.

Cargue el CD-ROM en su ordenador y descargue

el “Manual de instrucciones” (PDF) desde la

pantalla de menú para leerlo.

Funciones

#

Reproducción de un aparato USB

#

Reproducción de música utilizando la tecnología

inalámbrica Bluetooth

#

Reproducción con la característica NETWORK

#

Ajuste de las opciones de audio

#

Ajuste de las opciones de vídeo

#

Uso de los controles MULTI-ZONE

Preguntas más frecuentes

Glosario

Índice de características

 Nota

• Esta unidad es compatible con AirPlay. Para conocer los

detalles, consulte “

Usando AirPlay en iPod touch, iPhone, iPad

e iTunes

” de las instrucciones del manual de instrucciones y

el sitio web de Apple (http://www.apple.com).

• El software de esta unidad se puede actualizar (“

Actualización

de software

” de las instrucciones de uso). Con Mac OS,

se puede actualizar mediante Safari (“

Uso de Safari para

actualizar el firmware

” de las instrucciones de uso).

© 2014 PIONEER HOME ELECTRONICS CORPORATION.

Todos los derechos reservados.
