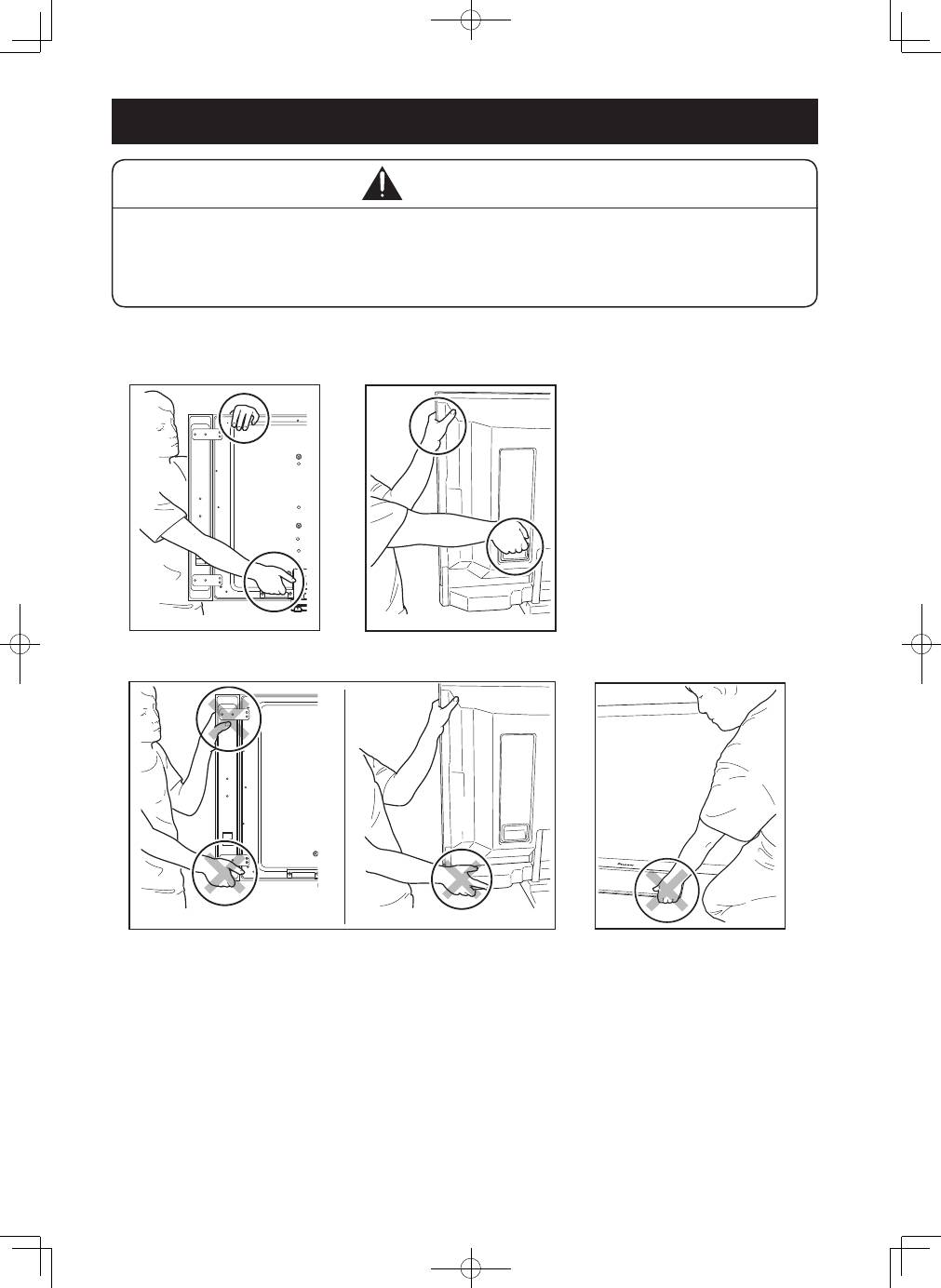

Montaggio del prodotto su uno scaffale, ecc.

• Quando lo installate su una mensola, ecc., assicuratevi che il display e televisore Pioneer sia sollevato

da due o più persone.

• Non sollevate il display e televisore Pioneer dagli altoparlanti o dal supporto. In caso contrario, potreste

danneggiare il prodotto.

��

Italiano

Prevenire la caduta dell’apparecchio

Fissare su tavolo

Usate le viti (in commercio) per fissare il display e televisore

Pioneer come mostrato nella figura.

��

Per fissare l’apparecchio su un tavolo,

usate viti con diametro nominale di 4

mm e lunghezza di almeno 20 mm.

��

Fissare l’apparecchio al muro

Fissaggio dei bulloni anticaduta (ganci) al

display e televisore Pioneer.

Usate corde robuste per fissarlo bene e con

cura a un muro, pilastro o altro elemento

resistente.

Svolgete questo lavoro nello stesso modo sul lato sinistro

e su quello destro.

��

Usate ganci, corde e accessori

disponibili in commercio.

Gancio consigliato:

Diametro nominale M8

Lunghezza da 12 mm a 15 mm

�

��

�

��

Dati tecnici

Misure esterne:

KRP-TS02 ............. 552 mm (L) × 323 mm (A) × 350 mm (P)

PDK-TS33 ............ 550 mm (L) × 402 mm (A) × 349 mm (P)

PDK-TS33A .......... 552 mm (L) × 402 mm (A) × 350 mm (P)

Peso:

KRP-TS02 ............. 2,5 kg

PDK-TS33 ............ 2,2 kg

PDK-TS33A .......... 2,7 kg

• Le suddette specifiche e l’aspetto esteriore possono essere modificati senza alcun preavviso per migliorare il prodotto.

• Dopo il montaggio del supporto, assicuratevi che l’apparecchio non rischi di cadere.

• Fissate il televisore al plasma allo scaffale e al muro.

Con gli altoparlanti laterali montati

KRP-TS02

Unità: mm

Senza altoparlanti

KRP-TS02

Unità: mm

213,5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213,5

135*

117*

Graﬁco delle misure

Con l’altoparlante inferiore montato

PDK-TS33

PDK-TS33A

Unità: mm

117

1233

803

550*

/ 552*

349* / 350*

292,5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Pubblicato da Pioneer Corporation.

Nederlands

Hartelijk dank voor de aanschaf van dit product van Pioneer.

Lees s.v.p. de gebruiksaanwijzing door voor informatie

omtrent de juiste bediening van uw product.

Bewaar de gebruiksaanwijzing zorgvuldig zodat u deze

naderhand nogmaals kunt raadplegen.

Installatie

• Raadpleeg uw dealer wanneer u problemen met de

installatie ondervindt.

• Pioneer is niet aansprakelijk voor schade ontstaan

tengevolge van onjuiste installatie, onjuist gebruik,

wijzigingen of natuurrampen.

Inhoud

Waarschuwingen ................................................... 41

Controleren van de standaardonderdelen .......... 42

Montage van de tafelbladstaander ..................... 43

Bevestiging van de vulling .................................... 44

Bevestiging van de Pioneer Display

en Televisie ............................................................. 45

Installatie van het apparaat op een rack enz. ..... 46

Zo zorgt u ervoor dat de apparatuur

niet omvalt ............................................................. 47

Technische gegevens ............................................. 47

Afmetingen ............................................................ 48

Waarschuwingen

Dit product is een tafelbladstaander die exclusief voor Pioneer

Displays en Televisies (PDP-LX5090 / PDP-LX5090H / PDP-

LX509A / PDP-C509A / KRP-500P / KRP-500M) is ontworpen.

Indien dit model met een ander model wordt gebruikt kan

dit tot instabiliteit leiden hetgeen letsel kan veroorzaken.

Raadpleeg s.v.p. het verkooppunt waar u deze display heeft

gekocht voor meer gegevens hierover.

Het product mag niet op een andere dan volgens de

aangegeven wijze worden geïnstalleerd of gewijzigd.

Deze staander mag niet voor een andere dan de daarvoor

bestemde Pioneer Display en Televisie worden gebruikt, ook

mogen er geen wijzigingen op worden aangebracht noch

mag het voor andere doeleinden worden gebruikt.

Plaats van installatie

• Kies een plaats die sterk genoeg is om het gewicht van de

staander en de displays te kunnen dragen.

• Zorg ervoor dat de plaats van installatie vlak en stabiel is.

• Plaats het apparaat niet buiten, bij een warmwaterbron of

nabij het strand.

• Plaats de standaard niet waar deze blootstaat aan trillen of

schokken.

Montage en installatie

• Monteer de tafelbladstaander overeenkomstig de

montage-instructies en bevestig alle schroeven stevig

op de aangegeven plaatsen.

Onvoorziene ongevallen, zoals het breken of

omvallen van de apparatuur, kunnen zich na

installatie van de display voordoen wanneer de

staander niet op de aangegeven wijze wordt

geïnstalleerd.

• De display dient altijd door twee of meerdere

mensen te worden geplaatst om er zeker van te zijn

dat het apparaat op veilige wijze wordt geïnstalleerd.

• Schakel de display en randapparatuur voorafgaande

aan de installatie uit, en verwijder vervolgens het

netsnoer van de netspanning.

Ongelukken veroorzaakt door het omvallen van het product

kunnen worden voorkomen wanneer de juiste maatregelen

worden genomen (zie blz. 47).

Pioneer Display, Televisie en Tafel voor de

Tafelbladstaander

Pioneer displays en televisies

tafelbladstaander

50-inch model luidspreker onder

PDK-TS33A/PDK-TS33

50-inch model luidsprekers aan

weerszijden

KRP-TS02

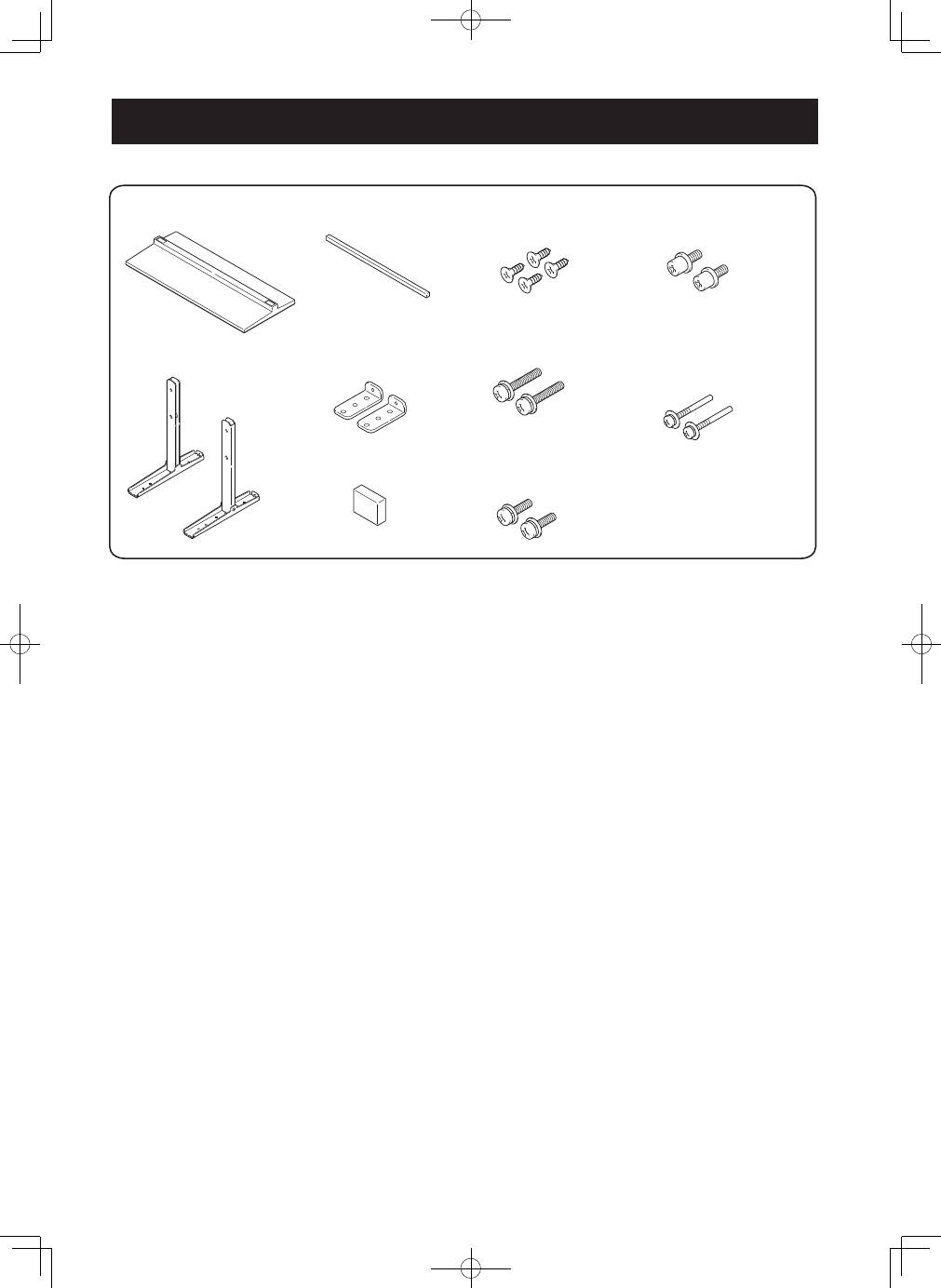

Controleren van de standaardonderdelen

Controleer voorafgaande aan de montage en installatie of alle standaardonderdelen aanwezig zijn.

��

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

�

��

� ��

��

�

� ��

��

Nederlands

Montage van de tafelbladstaander

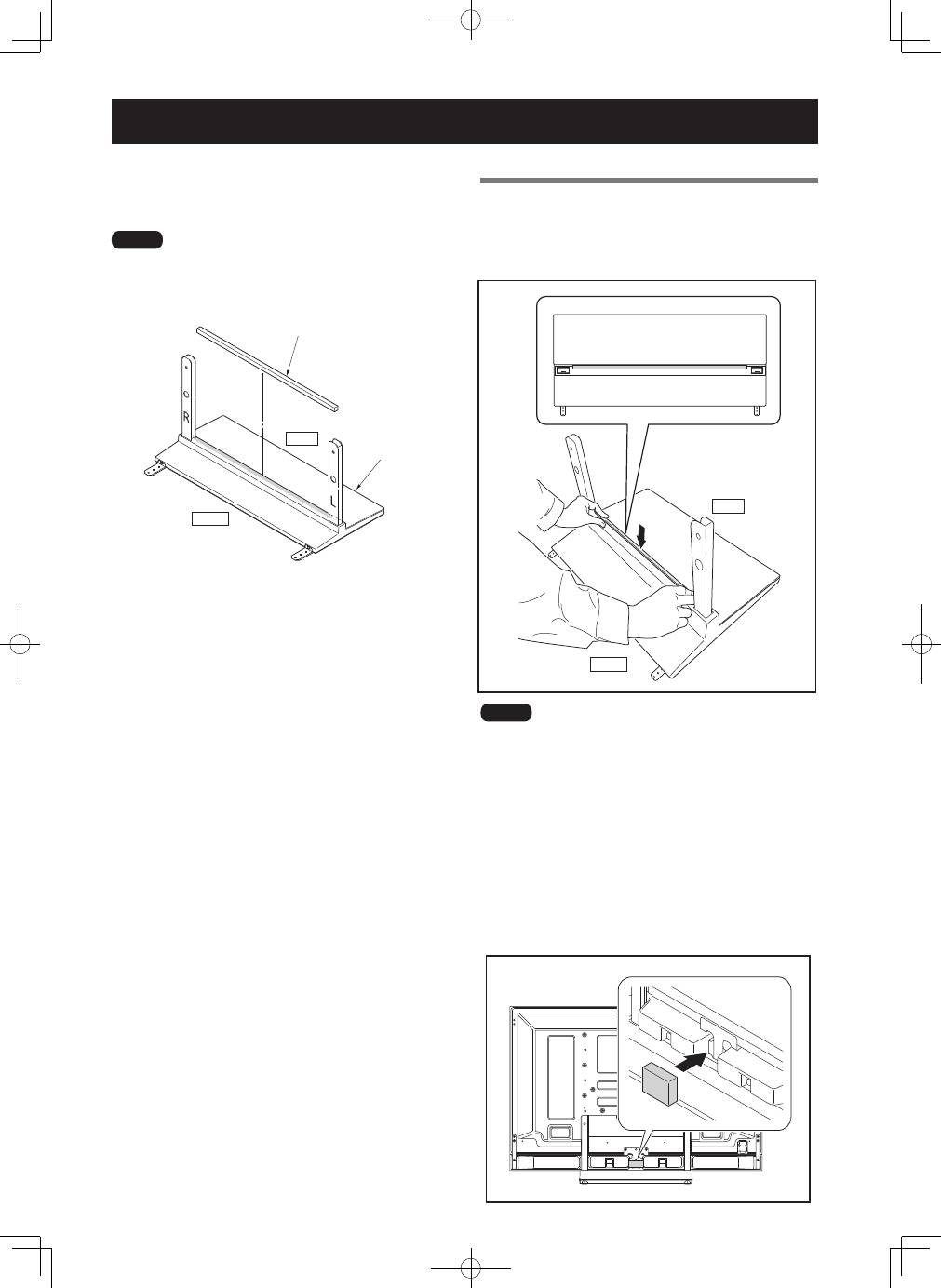

Wijze van montage

Keer het voetstuk om zodat de onderzijde naar

boven wijst.

Voeg de opzetstukken in het voetstuk.

• Voeg het opzetstuk (R) in op de plaats met “R”

aangeven en opzetstuk (L) op de plaats met “L”

aangegeven.

• Zorg ervoor dat de open zijden van de opzetstukken

naar binnen gericht zijn. Voeg de opzetstukken in

terwijl ze zijn opgelijnd met het verhoogde gedeelte

van het voetstuk.

Draai de schroeven

➀

(4 mm × 10 mm: zilver)

aan om de opzetstukken vast te zetten.

��

�

��

�

��

• Plaats een zachte doek onder het voetstuk wanneer de

staander wordt gemonteerd.

Indien er voorafgaande aan de montage geen doek onder

wordt neergelegd, kunnen er aan de bovenzijde van het

voetstuk krassen ontstaan.

• Let goed op wanneer de opzetstukken (L) en (R) worden

gemonteerd om ervoor te zorgen dat ze zich op de juiste

plaats bevinden. Wanneer ze foutief worden gemonteerd

kan dit de staander beschadigen.

Nadat de staander is geïnstalleerd, dienen de

metalen montagestukken ter voorkoming van

omvallen met de montageschroeven

➄

(M4 ×

35 mm: zwart) te worden bevestigd.

��

�

��

Zorg ervoor dat de metalen montagestukken ter voorkoming

van omvallen niet verkeerd om worden bevestigd.

��

Dit element zorgt ervoor dat de kabels die aan de achterzijde

van de Pioneer Display en Televisie op het voetstuk zijn

bevestigd geen licht weerkaatsen.

��

Bevestig dit element nadat het voetstuk op een vlakke en

stabiele ondergrond is vastgezet.

��

Bevestiging van de vulling

Wijze van bevestiging

Verwijder een zijde van de dubbelzijdige

hechtband op de vulling en bevestig de vulling

op de juiste plaats zoals in de onderste figuur

is aangegeven.

��

• Zorg ervoor dat de vulling niet de invoeggaten van de buizen

afdekt.

• Bevestig de vulling stevig op zijn plaats zodat er geen gaten

ontstaan. Indien dit wel het geval is, is het mogelijk dat de

vulling loslaat.

Nadat de Pioneer Televisie aan de staander is

bevestigd, kan een zijde van het dubbelzijdige

hechtband worden verwijderd en het

lichtafschermblokje op de juiste plaats zoals

in de onderste figuur aangegeven worden

bevestigd (alleen voor PDP-LX5090 / PDP-

LX5090H / PDP-C509A).

Nederlands

Vastzetten van de Pioneer Display en Televisie

met montageschroeven.

Zet de met pijlen aangegeven onderdelen (met

“T” aangegeven gaten) met gebruik van een

kruiskopschroevendraaier vast.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Bovenste ............. Montageschroeven

➁

(M8 × 40 mm: zwart)

Onderste ............. Montageschroeven

➃

(M8 × 15 mm: zwart)

[KRP-500P / KRP-500M]

KRP-TS02

Bovenste ............. Montageschroeven

➂

(M8 × 23 mm: zwart)

Onderste ............. Montageschroeven

➃

(M8 × 15 mm: zwart)

��

�

��

�

��

�

��

Het gewicht van een Pioneer Display en Televisie

bedraagt ongeveer 30 kg; vanwege de vlakke

vorm is hij instabiel. Zorg er daarom voor dat

tenminste twee personen de apparatuur plaatsen

en installeren.

��

• Zorg ervoor dat de Pioneer Display en Televisie op een vlakke

en stabiele plaats wordt geïnstalleerd.

• Voeg de schroeven verticaal in de gaten en draai ze stevig

aan.

• Plaats een doek of ander materiaal onder de display om

krassen en beschadiging te voorkomen.

• Nadat de schroef handmatig twee- of driemaal enigszins

is ingedraaid kan deze met een schroevendraaier worden

vastgedraaid.

Bevestiging van de Pioneer Display en Televisie

aan de tafelbladstaander.

Leg de Pioneer Display en Televisie vlak neer. Lijn de

steunen van de staander op met de gleuven van de

staander in de Pioneer Display en Televisie, en voeg de

steunen geleidelijk horizontaal in. Zorg ervoor dat de

steunen van de staander uitsluitend in aanraking komen

met de gleuven van de staander in de Pioneer Display en

Televisie, omdat de achterzijde of de eindklemmen van

de Display anders bekrast of beschadigd kunnen raken.

��

Zorg ervoor dat de Pioneer Display en Televisie niet worden

bekrast of beschadigd wanneer hij wordt neergelegd.

Bevestiging van de Pioneer Display en Televisie

��
