Installation des Produkts an einem Gestell usw.

• Bitte beachten Sie, dass der Pioneer-Bildschirm oder -Fernseher bei der Montage an einem Gestell usw.

von mindestens zwei Personen gehalten wird.

• Bitte halten Sie den Pioneer-Bildschirm oder -Fernseher auf keinen Fall an den Lautsprechern oder am

Ständer, denn dies könnte zu Schäden am Produkt führen.

��

Deutsch

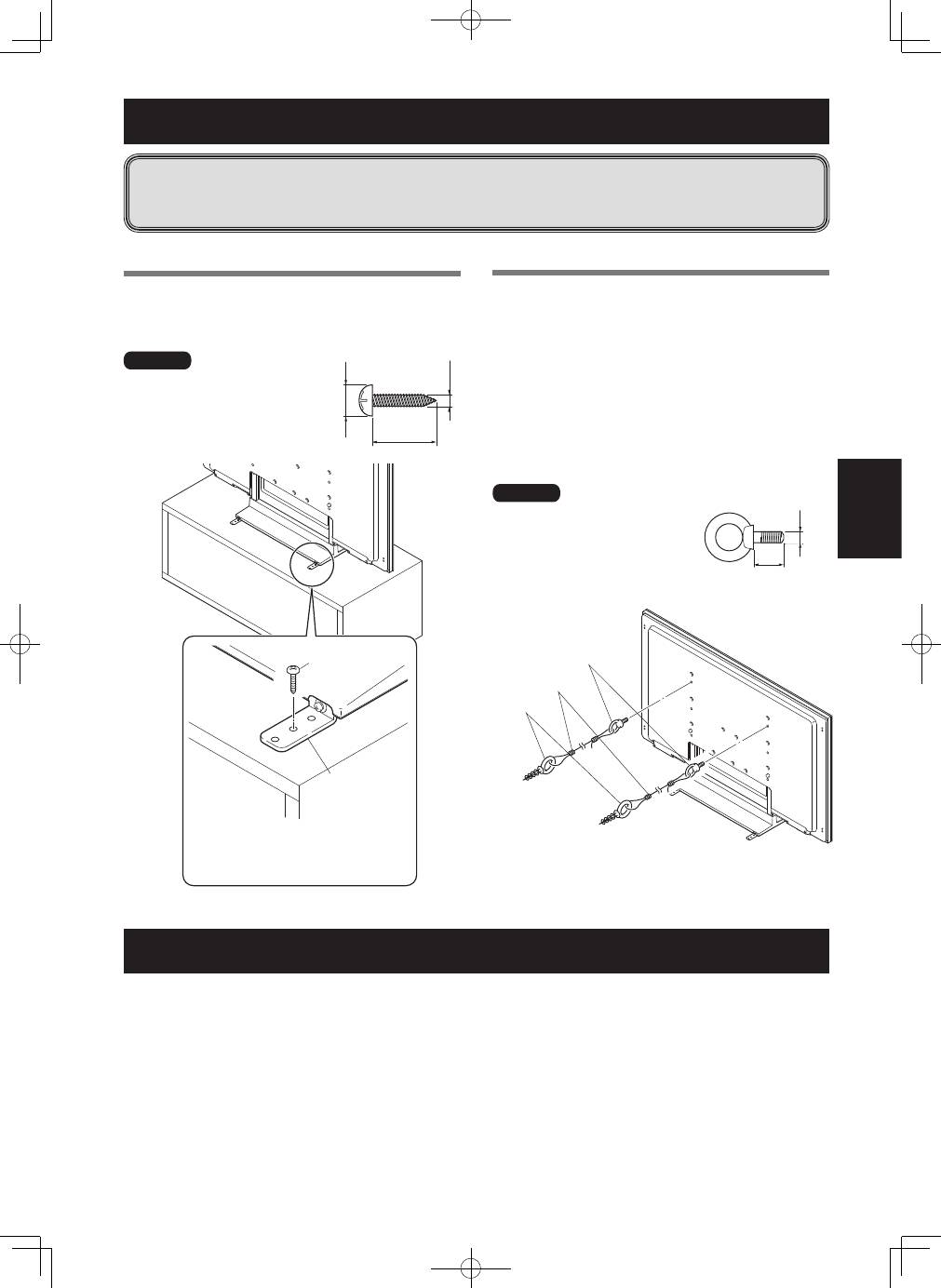

Verhinderung eines möglichen Umfallens der Einheit

Stabilisierung auf dem Tisch

Verwenden Sie zur Fixierung des Pioneer-Bildschirms und

-Fernsehers (handelsübliche) Schrauben, wie sie in der

Abbildung dargestellt sind.

��

Verwenden Sie zur Stabilisierung

der Einheit auf einem Tisch

nur Schrauben, die einen

Nenndurchmesser von 4 mm haben

und die mindestens 20 mm lang sind.

��

Verwendung einer Wand zur Stabilisierung

Anbringen von Bolzenschrauben

(Ösenschrauben) zur Verhinderung des

Umfallens des Pioneer-Bildschirms oder

-Fernsehers.

Verwendung von reißfesten Schnuren zur

ausreichenden und sicheren Stabilisierung

an einer Wand, einem Pfeiler oder einem

anderen stabilen Bauelement.

Führen Sie diese Arbeiten in der gleichen Weise auf der

linken und der rechten Seite aus.

��

Verwenden Sie handelsübliche

Ösenschrauben, Schnuren und

Halteschrauben.

Empfohlene Halteschrauben:

Nenndurchmesser M8

Länge 12 mm bis 15 mm

�

��

�

��

Technische Daten

Außenabmessungen:

KRP-TS02 ............. 552 mm (Breite) × 323 mm (Höhe) × 350 mm (Tiefe)

PDK-TS33 ............ 550 mm (Breite) × 402 mm (Höhe) × 349 mm (Tiefe)

PDK-TS33A .......... 552 mm (Breite) × 402 mm (Höhe) × 350 mm (Tiefe)

Gewicht:

KRP-TS02 ............. 2,5 kg

PDK-TS33 ............ 2,2 kg

PDK-TS33A .......... 2,7 kg

• Die obigen technischen Daten und das Äußere können, um das Produkt zu verbessern, ohne vorherige Ankündigung verän-

dert werden.

• Verwenden Sie bei der Installation des Tischständers besonderes Augenmerk darauf, zu verhindern,

dass die Einheit umfallen kann.

• Sichern Sie den Pioneer-Bildschirm oder -Fernseher sowohl am Gestell als auch an der Wand.

Veröffentlicht von Pioneer Corporation.

Installation der Seiten-Lautsprecher

KRP-TS02

Einheit: mm

Ohne Lautsprecher

KRP-TS02

Einheit: mm

213,5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213,5

135*

117*

Darstellung der Abmessungen

Installation des unten befindlichen Lautsprechers

PDK-TS33

PDK-TS33A

Einheit: mm

117

1233

803

550*

/ 552*

349* / 350*

292,5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Italiano

Grazie per aver acquistato un prodotto Pioneer.

Per imparare ad usare il vostro modello in modo sicuro e

corretto, leggete accuratamente le istruzioni per l’uso.

Vi consigliamo di tenere le istruzioni per l’uso a portata di

mano per future consultazioni.

Installazione

• Se incontrate delle difficoltà durante l’installazione,

rivolgetevi al vostro fornitore.

• Pioneer non è responsabile per qualsiasi danno

causato da un’installazione non corretta, da un uso

improprio, da modifiche o da calamità naturali.

Indice

Attenzione .............................................................. 33

Controllo degli accessori standard ....................... 34

Montaggio del supporto ....................................... 35

Fissaggio del cuscinetto ........................................ 36

Fissaggio del display e televisore Pioneer ........... 37

Montaggio del prodotto su uno scaffale, ecc. .... 38

Prevenire la caduta dell’apparecchio ................... 39

Dati tecnici .............................................................. 39

Graﬁco delle misure ............................................... 40

Attenzione

Questo prodotto è un supporto di tavolo concepito

esclusivamente per display e televisori Pioneer (modelli

PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A /

KRP-500P / KRP-500M).

L’uso con altri modelli può causare instabilità e provocare

danni. Per ulteriori informazioni, contattate il negozio dove

avete acquistato il Vostro display.

Non installate o modiﬁcate il prodotto diversamente da come

speciﬁcato.

Non usate questo supporto con display o televisori Pioneer

diversi da quelli indicati e non modiﬁcatelo o usatelo per altri

scopi.

Posizione dell’installazione

• Scegliete una posizione abbastanza resistente da

sostenere i pesi del supporto e del display.

• Assicuratevi di posizionarlo in piano e in modo stabile.

• Non installatelo all’aperto, vicino a fonti di calore o a una

spiaggia.

• Non installate il supporto dove potrebbe essere esposto a

vibrazioni o urti.

Montaggio e installazione

• Montate il supporto secondo le istruzioni di

montaggio e fissate bene tutte le viti nelle posizioni

predisposte.

Dopo l’installazione del display, si possono verificare

incidenti imprevisti, come la rottura o la caduta dell’

apparecchio, se il supporto non è stato installato

secondo le istruzioni.

• Per garantire un’installazione sicura, il display deve

essere montato sempre da due o più persone.

• Prima dell’installazione, spegnete il display e le

periferiche, poi disinserite la spina dalla presa di

alimentazione.

Per evitare incidenti causati dalla caduta del prodotto,

prendete le necessarie precauzioni per impedire la sua

caduta (vedi pagina 39).

Tavolo compatibile con display, televisori e

supporti Pioneer

Display e televisori Pioneer

Supporto di tavolo

Modello da 50 pollici con

altoparlante inferiore

PDK-TS33A/PDK-TS33

Modello da 50 pollici con

altoparlante laterale

KRP-TS02

Controllo degli accessori standard

Prima del montaggio e dell’installazione controllate che tutti gli accessori standard siano stati forniti.

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

�

��

� ��

��

�

� ��

��

Italiano

Montaggio del supporto

Procedura di montaggio

Girate il coperchio della base con la parte

inferiore rivolta verso l’alto.

Inserite le gambe del supporto nel

coperchio della base.

• Inserire l’asta del supporto (R) nel lato contrassegnato

con “R” e l’asta del supporto (L) nel lato

contrassegnato con “L”.

• Assicuratevi che i lati aperti delle aste del supporto

siano rivolti verso l’interno. Inserite le aste del

supporto, assicurandovi che combacino con la parte

in rilievo del coperchio della base.

Stringete le viti

➀

(4 mm x 10 mm: argento)

per fissare le aste del supporto.

��

�

��

�

��

• Quando montate il supporto appoggiate un lenzuolo sotto il

coperchio della base. Se non si appoggia il lenzuolo prima del

montaggio, la superficie anteriore del coperchio della base

potrebbe graffiarsi.

• Durante il montaggio delle aste del supporto (L) e (R),

assicuratevi che queste siano nella posizione corretta. Il

montaggio errato delle aste può danneggiare il supporto.

Dopo aver montato il supporto, fissate gli

accessori metallici anticaduta con le viti di

installazione

➄

(M4 × 35 mm: nero).

��

�

��

Assicuratevi di non montare gli accessori metallici anticaduta al

contrario.

��

Questa parte impedisce il riflesso dei cavi collegati al retro

del display e televisore Pioneer sul coperchio della base.

��

Fissatela dopo aver ancorato il coperchio della base su una

superficie piana e stabile.

��

Fissaggio del cuscinetto

Procedura di fissaggio

Strappate un lato del nastro biadesivo sul

cuscinetto e attaccate il cuscino nella posizione

mostrata nella figura qui sotto.

��

• Assicuratevi che il cuscinetto non venga a contatto con i fori

di inserimento delle aste.

• Assicuratelo saldamente di modo che non vi siano spazi. In

caso contrario, il cuscinetto potrebbe staccarsi.

Dopo aver fissato il televisore Pioneer al

supporto, strappate un lato del nastro

biadesivo e attaccate il tampone antiriflesso

nella posizione mostrata dalla figura qui sotto

(solo per i modelli PDP-LX5090 / PDP-LX5090H /

PDP-C509A).

Italiano

Assicurare il display e televisore Pioneer con le

viti di installazione.

Fissate le parti contrassegnate dalle frecce (fori

contrassegnati da “T”) usando un cacciavite Philips.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Superiore ..................Viti di montaggio

➁

(M8 × 40 mm: nero)

Inferiore .................... Viti di montaggio

➃

(M8 × 15 mm: nero)

[KRP-500P / KRP-500M]

KRP-TS02

Superiore ..................Viti di montaggio

➂

(M8 × 23 mm: nero)

Inferiore .................... Viti di montaggio

➃

(M8 × 15 mm: nero)

��

�

��

�

��

�

��

Il peso di un display e televisore Pioneer è di

circa 30 Kg, non è profondo ed è instabile.

Perciò, sono necessarie almeno due persone per

montarlo e installarlo.

��

• Assicuratevi di installarlo su una superficie piana e stabile.

• Inserite le viti nei fori in direzione verticale e stringetele

saldamente.

• Appoggiate un panno o un materiale simile sotto lo schermo

per evitare graffi o danni.

• Dopo aver avvitato leggermente la vite a mano per due o tre

giri, stringetela con un cacciavite.

Fissaggio del display e televisore Pioneer al

supporto.

Appoggiate il display e il televisore Pioneer. Allineate le

linguette del supporto con le scanalature del display e

del televisore Pioneer e inserite lentamente le linguette

in direzione orizzontale. Assicuratevi che le linguette

del supporto entrino in contatto esclusivamente con

le scanalature del display e del televisore Pioneer. Il

contatto con qualsiasi altra area potrebbe provocare

graffi o deformazione della parte posteriore o dei

terminali dello schermo.

��

Quando appoggiate il display e televisore Pioneer, fate

attenzione a non graffiarlo o danneggiarlo.

Fissaggio del display e televisore Pioneer

��
