Pioneer CP-2EX: Montaje de los altavoces en lossoportes

18

Sp

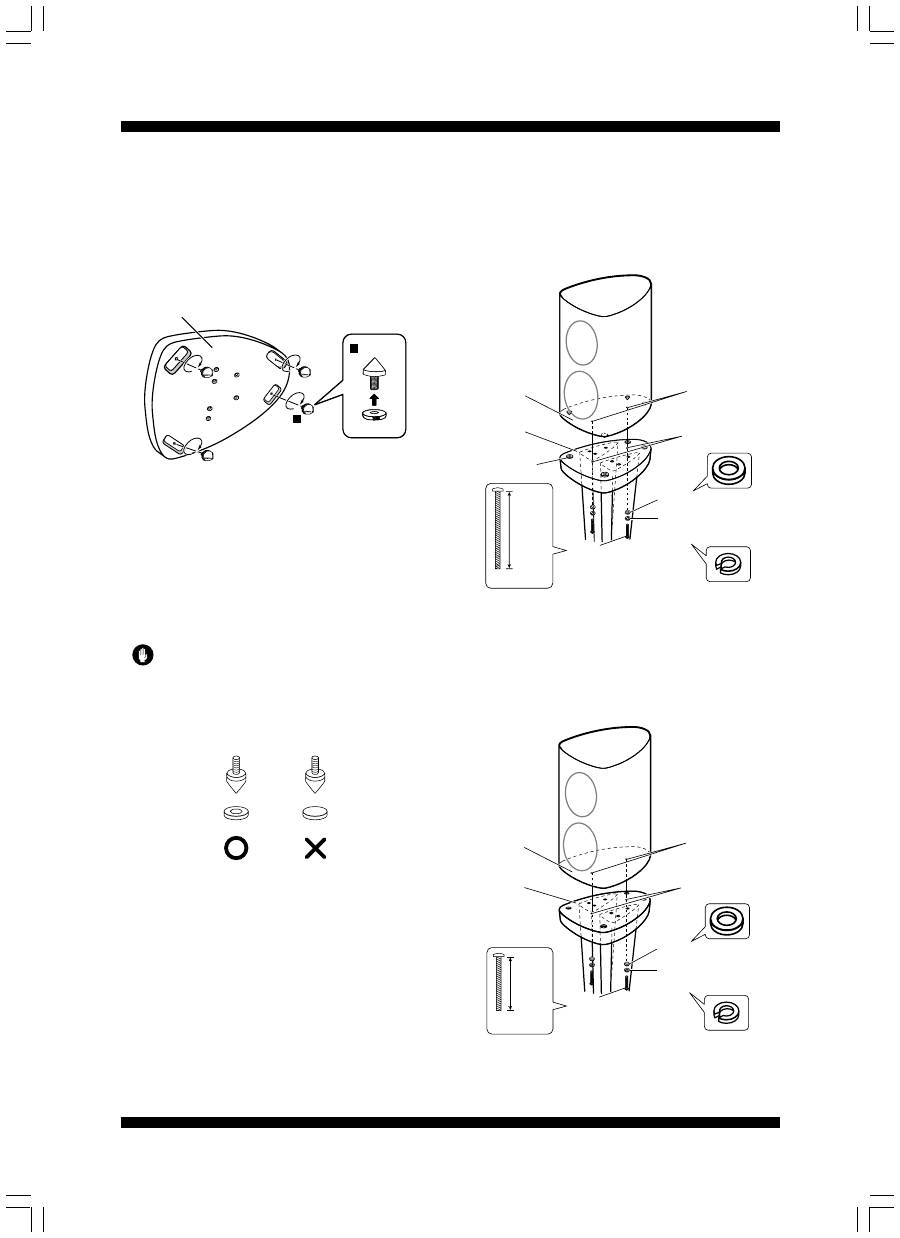

Utilización de los pernos

Los soportes de altavoz tienen pernos que usted podrá

utilizar para aislar del piso el altavoz. Se recomienda emplear

los pernos cuando se ponen los soportes sobre una alfombra

gruesa (para mayor estabilidad), o para mejorar el sonido

cuando se ponen los soportes sobre una superficie dura

reverberante (como pueda ser un piso de hormigón o de

madera). Emplee las bases de los pernos para evitar rayadas

en el piso o en otras superficies donde se pongan los

soportes.

Perno

Tuerca

Placa de la base del soporte

1

2

1

Coloque los pernos en las tuercas suministradas.

2

Monte los cuatro pernos en las piezas metálicas

roscadas que hay en la base del soporte de altavoz.

3

Seleccione la ubicación de instalación del altavoz y

luego ponga las bases de los pernos en el piso.

4

Ponga el soporte de modo que los pernos se apoyen

en las bases de los pernos sobre el piso.

Antes de poner el altavoz sobre el soporte de altavoz,

asegúrese de que el soporte esté estable y se apoye por igual

sobre los cuatro pernos.

Precaución

• Tenga presente que estos pernos son metálicos y

puntiagudos y pueden dañar la moqueta. Asegúrese de

poner un paño o base adecuada antes del montaje.

• Las bases de los pernos deben ponerse como se

muestra a continuación (con la parte hueca arriba).

• Utilice las bases de los pernos suministradas para no

causar daños en la superficie cuando coloque el

soporte.

Montaje de los altavoces en los soportes

Para evitar accidentes y heridas, emplee tornillos para fijar

los altavoces a los soportes de altavoz.

Montaje con el sistema de altavoces S-2EX

Si emplea el sistema de altavoces S-2EX, tenga presente que

hay una tuerca de fijación provista en la base de altavoz (vea

la ilustración siguiente).

Cuando utilice los pernos de altavoz:

Ponga las bases de los pernos de altavoz en los cuatro

orificios del soporte del altavoz, y fije entonces el altavoz al

soporte de altavoz empleando la arandela, la arandela de

resorte y los tornillos de 62 mm como se muestra a

continuación.

(SBA6050)

Base del

altavoz

Soporte de

altavoz

Arandela (SBE6006)

Base de los

pernosdel

altavoz

Tuerca de

fijación

Arandela de resorte

(SBE6005)

Tornillos

(prisioneros, M5xL62)

62 mm

Negro

Orificios de

tornillo para

fijar el altavoz

Cuando no utilice los pernos de altavoz:

Fije el altavoz al soporte de altavoz empleando la arandela, la

arandela de resorte y los tornillos de 36 mm como se

muestra a continuación.

(SBA6048)

Arandela (SBE6006)

Tornillos

(prisioneros, M5xL36)

36 mm

Negro

Arandela de resorte

(SBE6005)

Base del

altavoz

Soporte de

altavoz

Tuerca de

fijación

Orificios de

tornillo para

fijar el altavoz
