Installatie van het apparaat op een rack enz.

• Zorg ervoor dat de Pioneer Display en Televisie door twee of meer mensen wordt vastgehouden

wanneer deze op een rek etc. wordt geïnstalleerd.

• Houd de Pioneer Display en Televisie niet bij de luidsprekers of de staander vast, omdat het product

anders beschadigd kan raken.

��

Nederlands

Zo zorgt u ervoor dat de apparatuur niet omvalt

Stabiliteit op de tafel

Gebruik (in de winkel verkrijgbare) schroeven om de Pioneer

Display en Televisie zoals in de figuur aangegeven vast te

zetten.

��

Voor het stabiel plaatsen van de

apparatuur op een tafel, moeten

schroeven met een nominale

diameter van 4 mm en een lengte van

minimaal 20 mm worden gebruikt.

��

Gebruik van een muur voor stabiliteit

Bevestiging van de bouten (haken) aan de

Pioneer Display en Televisie om omvallen te

voorkomen.

Gebruik stevige snoeren om de display op de

juiste wijze stabiliteit te geven, en deze stevig

aan een muur, zuil of ander stevig element te

bevestigen.

Dit dient op dezelfde wijze aan de linker- en rechterzijde

van de display te worden gedaan.

��

Gebruik haken, snoeren en appendages

die in de winkel verkrijgbaar zijn.

Aanbevolen schroefhaak:

Nominale diameter M8

Lengte 12 mm tot 15 mm

�

��

�

��

Technische gegevens

Afmetingen buitenzijde:

KRP-TS02 ............. 552 mm (B) × 323 mm (H) × 350 mm (D)

PDK-TS33 ............ 550 mm (B) × 402 mm (H) × 349 mm (D)

PDK-TS33A .......... 552 mm (B) × 402 mm (H) × 350 mm (D)

Gewicht:

KRP-TS02 ............. 2,5 kg

PDK-TS33 ............ 2,2 kg

PDK-TS33A .......... 2,7 kg

• Het is mogelijk dat bovenstaande gegevens en de buitenzijde zonder voorafgaande berichtgeving ter verbetering van het

product worden gewijzigd.

• Zorg ervoor nadat de staander is geïnstalleerd, dat de apparatuur niet omvalt.

• Zet de Pioneer Display en Televisie zowel aan het rek als aan het wandoppervlak vast.

Uitgegeven door Pioneer Corporation.

Bij installatie van de luidsprekers aan weerszijden

KRP-TS02

Eenheid: mm

Zonder luidsprekers

KRP-TS02

Eenheid: mm

213,5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213,5

135*

117*

Afmetingen

Bij installatie van de luidspreker onder

PDK-TS33

PDK-TS33A

Eenheid: mm

117

1233

803

550*

/ 552*

349* / 350*

292,5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Español

Gracias por comprar un producto Pioneer.

Tenga la amabilidad de leer el Manual de Instrucciones

para saber cómo utilizar este modelo de una forma segura

y adecuada. Asimismo, le recomendamos que conserve el

Manual de Instrucciones para futuras referencias.

Instalación

• Si experimentara alguna dificultad con la instalación,

consulte a su distribuidor.

• Pioneer no se responsabiliza de ningún daño que

pudiera derivarse de una instalación incorrecta, un

uso inadecuado, la realización de modificaciones o

catástrofes naturales.

Índice

Advertencias .......................................................... 49

Veriﬁcación de las piezas suministradas .............. 50

Cómo montar el soporte ....................................... 51

Cómo colocar la almohadilla ................................. 52

Cómo instalar el monitor y televisor Pioneer ..... 53

Cómo instalar el producto sobre un bastidor

u otra estructura similar ........................................ 54

Cómo evitar que el equipo se caiga ..................... 55

Especiﬁcaciones ..................................................... 55

Diagrama de dimensiones .................................... 56

Advertencias

Este producto es un soporte de mesa diseñado

exclusivamente para ser utilizado con monitores y televisores

Pioneer (PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-

C509A / KRP-500P / KRP-500M).

Su empleo con otros modelos podría provocar su

inestabilidad, con el consiguiente riesgo de lesiones.

Para más información, póngase en contacto con el

establecimiento donde adquirió su pantalla.

No instale ni modiﬁque este producto, salvo según lo

especiﬁcado.

No utilice este soporte para un monitor y televisor Pioneer

distinto de los especiﬁcados, y no lo modiﬁque ni lo utilice

para otros ﬁnes.

Dónde instalar el soporte

• Elija un lugar cuya resistencia permita aguantar el peso

del soporte y de la pantalla.

• Asegúrese de que el lugar de instalación sea una

superficie llana y estable.

• No instale el soporte en el exterior, junto a una fuente

termal o cerca de una playa.

• No instale el soporte donde el mismo pueda estar sujeto a

vibraciones o golpes.

Montaje e instalación

• Instale el soporte de acuerdo con las instrucciones de

montaje y fije correctamente todos los tornillos en

los lugares indicados.

En ocasiones, se han producido accidentes

imprevistos –como la rotura o la caída del equipo

– tras haber realizado el montaje, debido a que el

soporte no se instaló conforme a las instrucciones

facilitadas.

• Para tener la certeza de que el producto se instala de

forma segura, es imprescindible que en su montaje

intervengan dos o más personas.

• Antes de proceder a la instalación, apague el monitor

y televisor Pioneer y los dispositivos periféricos.

Seguidamente, desenchufe el cable de alimentación

de la toma de corriente.

Tome las debidas precauciones para impedir la caída del

producto y evitar accidentes imprevistos (consulte las página

55).

Mesa compatible con monitores, televisores y

soportes Pioneer

Monitores y televisores Pioneer

Soporte de mesa

Modelo de 50 pulgadas, con

el altavoz situado en la parte

inferior

PDK-TS33A/PDK-TS33

Modelo de 50 pulgadas, con

los altavoces situados en los

laterales

KRP-TS02

Veriﬁcación de las piezas suministradas

Antes de proceder al montaje e instalación, asegúrese de que dispone de todas las piezas suministradas.

��

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

�

��

� ��

��

�

� ��

��

Español

Cómo montar el soporte

Procedimiento de montaje

Déle la vuelta a la base de apoyo, de manera

que la parte inferior mire hacia arriba.

Introduzca las columnas de soporte en la base

de apoyo.

• Introduzca la columna de soporte (R) en el lado

señalado con la letra “R” y la columna de soporte (L)

en el lado señalado con la letra “L”.

• Asegúrese de que los lados abiertos de las columnas

de soporte miran hacia dentro. Introduzca las

columnas de soporte de modo que las mismas

coincidan con la parte levantada de la base de apoyo.

Apriete los tornillos

➀

(4 mm × 10 mm:

plateados) para estabilizar las columnas de

soporte.

��

�

��

�

��

• Para montar el soporte, coloque una sábana suave debajo de

la base de apoyo.

Si no coloca ninguna sábana antes de proceder al montaje, la

superficie frontal de la base de apoyo se podría rayar.

• Asegúrese de que instala las columnas de soporte (L) y (R) en

la posición correcta, ya que de lo contrario el soporte podría

resultar dañado.

Después de montar el soporte, asegure los

accesorios metálicos anticaída mediante los

tornillos de fijación

➄

(M4 × 35 mm: negros).

��

�

��

Asegúrese de que no coloca al revés los accesorios metálicos

anticaída.

��

Este dispositivo impide que los cables conectados a la parte

posterior del monitor y televisor Pioneer se reflejen en la

base de apoyo.

��

Instale el dispositivo tras haber dispuesto firmemente la base

de apoyo sobre una superficie llana y estable.

��

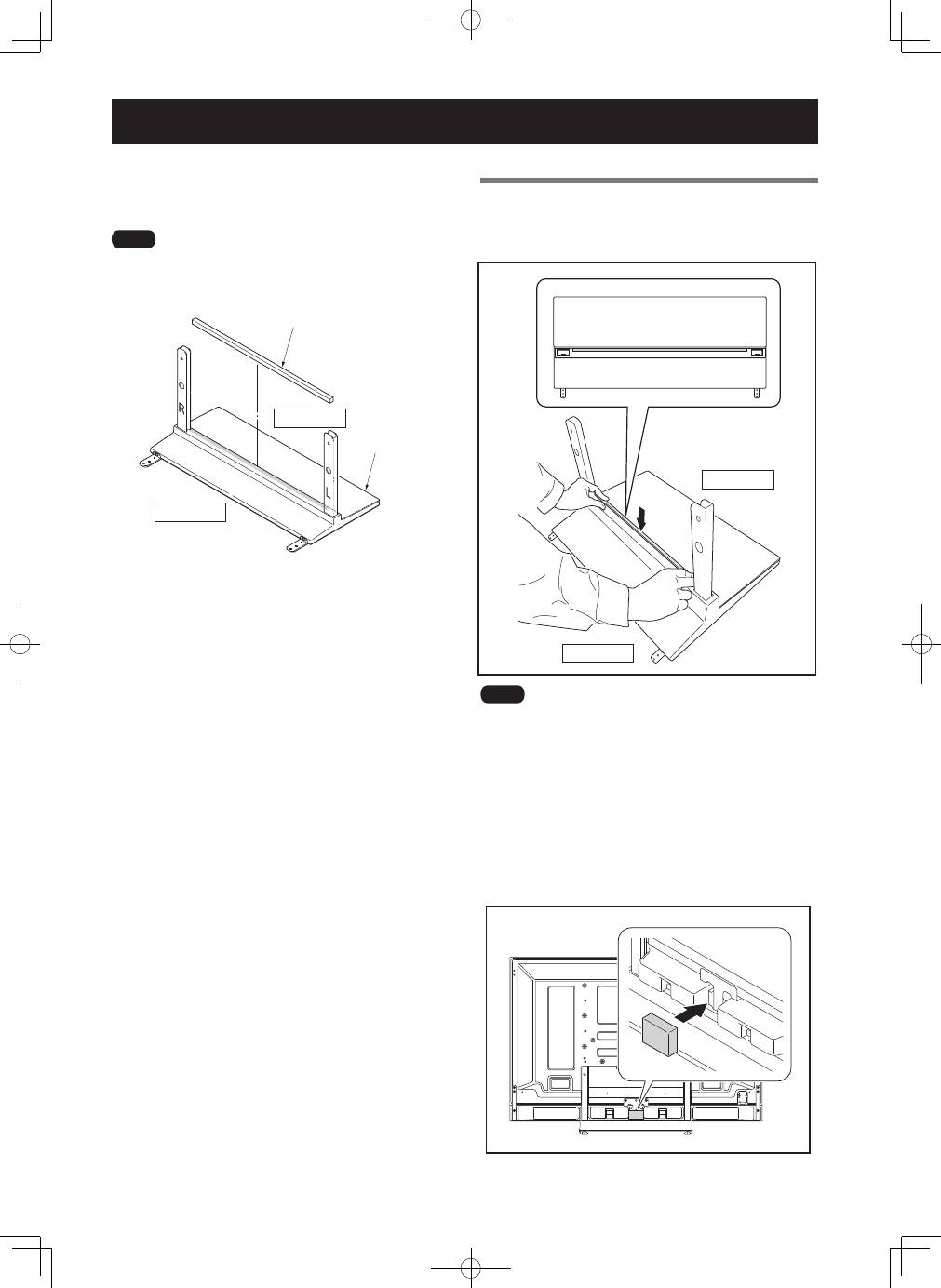

Cómo colocar la almohadilla

Procedimiento de colocación

Despegue un lado de la cinta adhesiva de

doble cara de la almohadilla y adhiera ésta en

la posición que se indica en la figura inferior.

��

• Tenga cuidado de que la almohadilla no interfiera con los

agujeros para introducir las columnas de soporte.

• Colóquela de manera que no quede ningún hueco, ya que en

tal caso la almohadilla podría despegarse.

Tras haber instalado el televisor Pioneer en el

soporte, despegue un lado de la cinta adhesiva

de doble cara y adhiera el bloque antirreflejos

en la posición que se indica en la figura inferior

(sólo los modelos PDP-LX5090 / PDP-LX5090H /

PDP-C509A).

Español

Cómo asegurar el monitor y televisor Pioneer

mediante los tornillos de fijación.

Utilice un destornillador Phillips para asegurar las piezas

acompañadas de una flecha (agujeros marcados con

una “T”).

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Arriba ................Tornillos de fijación

➁

(M8 × 40 mm: negros)

Abajo ................. Tornillos de fijación

➃

(M8 × 15 mm: negros)

[KRP-500P / KRP-500M]

KRP-TS02

Arriba ................Tornillos de fijación

➂

(M8 × 23 mm: negros)

Abajo ................. Tornillos de fijación

➃

(M8 × 15 mm: negros)

��

�

��

�

��

�

��

Un monitor y televisor Pioneer pesa alrededor de

30 kg; puesto que carece de fondo, es inestable.

Por consiguiente, es imprescindible que al menos

dos personas intervengan en su montaje e

instalación.

��

• Asegúrese de que instala el televisor sobre una superficie

llana y estable.

• Introduzca los tornillos en los agujeros verticalmente y no los

apriete más de lo necesario.

• Extienda una sábana u otro material debajo de la pantalla

para evitar que la misma se raye o sufra daños.

• Después de haber girado manualmente los tornillos unas dos

o tres veces, apriételos a conciencia con un destornillador.

Cómo acoplar el monitor y televisor Pioneer al

soporte.

Coloque el monitor y televisor Pioneer en posición

horizontal. Alinee las columnas de soporte con las

ranuras del soporte del monitor y televisor Pioneer

e introdúzcalas lentamente y de forma horizontal.

Asegúrese de que las columnas de soporte únicamente

entran en contacto con las ranuras practicadas en el

monitor y televisor Pioneer. Si entraran en contacto con

un área distinta, los terminales o la parte posterior de la

pantalla podrían rayarse o deformarse.

��

Cuando coloque el monitor y televisor Pioneer en posición

horizontal, tome precauciones para que el mismo no se raye ni

sufra daños.

Cómo instalar el monitor y televisor Pioneer

��
