Manual for Pioneer KURO KRP-TS02

*Voir et Entendre n’a jamais eu autant de sens



必ず転倒・落下防止対策を行ってください。（7 ページ参照）



When placing this unit, ensure that it is firmly secured to

reduce the risk of it falling and causing injury. (see page 15)



Lorsque vous installez ce produit, veillez à le fixer solidement

afin d’éviter toute chute. Il risquerait de provoquer des

blessures. (voir page 23)

このたびは、パイオニアの製品をお買い求めいただきまし

てまことにありがとうございます。お使いになる前には取扱

説明書をよくお読みになり、安全に正しくご使用ください。

また、お読みになったあとも、この取扱説明書は大切に保

管してください。

「据え付け」について



お客様がご自身で本機の取り付けを困難だと思われ

る場合は、販売店にご相談ください。



なお、据え付け、取り付けの不備、誤使用、改造、

天災などによる事故損傷については、弊社は一切責

任を負いません。

取扱上の注意

ご注意

安全上の絵表示について

取扱説明書および製品に記されている注意事項には、損害

のレベルや内容を示す絵表示が付けられていることがあり

ます。それら絵表示の意味は以下のとおりです。

本製品は弊社製プラズマテレビ KRP-500A/KRP-500M

専用のテーブルトップスタンドです。

その他の機器への取り付けには対応しておりません。詳し

くは、お買い求めの販売店にご相談ください。

注意

指定外のプラズマテレビへの取り付け、改造およ

び他の用途での使用はしないでください。

設置場所について

設置場所にはスタンドとプラズマテレビの質量に十

分耐えられる強度をもつ場所を選定してください。

必ず平坦で安定した場所に設置してください。

屋外や温泉、海辺などの水場には設置しないでく

ださい。

振動や衝撃の加わるような場所には設置しないで

ください。

組み立て・設置について

組み立ての手順を守り、指定の箇所はすべて確実

にネジ留めしてください。

指定を守らないとプラズマテレビ取り付け後に、

破損や転倒など思わぬ事故の原因となることがあ

ります。

プラズマテレビの取り付け作業は安全のため、必

ず 2 人以上で行ってください。

作業の際には、プラズマテレビと周辺機器の電源

を切り、電源プラグをコンセントから抜いてくだ

さい。

地震などでの製品の転倒・落下によるけがなどの

危害を軽減するために、必ず転倒・落下防止対策

を行ってください（7 ページ参照）。

警告

注意

人がけがをしたり財産に損害を受

ける恐れがある内容を示します。

人が死亡または重傷を負う恐れが

ある内容を示します。

警告・注意

（気をつけること）

禁止

（やってはいけないこと）

指示・強制

（しなければならないこと）

日本語

同梱された部品の確認

組み立て・設置の前に同梱された部品を確認してください。



ベースカバー ×1



スタンド

パイプ（L）×1



取扱説明書（本書）×1



クッション ×1



取付ネジ ④ （転倒防止金具用）

（M4 × 35 mm：黒）×2



転倒防止金具 ×2



スタンド

パイプ（R）×1



ネジ ① （4 mm ×10 mm：シルバー）×4



取付ネジ ③

（M8 × 15 mm：黒）×2



取付ネジ ②

（M8 × 23 mm：黒）×2

スタンドの組み立て

組み立て手順

ベースカバーを裏側にする

スタンドパイプをベースカバーに挿入する



R マーク側にスタンドパイプ（R）、L マーク側にス

タンドパイプ（L）を挿入してください。



スタンドパイプの開口部を内側にし、ベースカバー

の突起部に合わせて挿入してください。

ネジ ①（4 mm × 10 mm：シルバー）で

スタンドパイプをベースカバーに固定する

テーブルトップ

スタンド完成図

ネジ ①

（4 mm×10 mm：シルバー）

ネジ ①

（4 mm×10 mm：

シルバー）

スタンド

パイプ（R）

スタンド

パイプ（L）

シート

ベースカバー

前

後

スタンドパイプの開口部を内

側にし、ベースカバーの突起

部に合わせて挿入する。

ご注意



スタンドを組み立てる際は、ベースカバーの下に柔らかいシー

トなどを敷いて組み立ててください。

シートを敷いて組み立てを行わないと、ベースカバーの表面を

キズつける恐れがあります。



スタンドパイプ（L）、（R）を間違えないように取り付けてくだ

さい。間違えて取り付けると、スタンドを破損する恐れがあり

ます。

スタンドの組み立て後、転倒防止金具を取付

ネジ ④（M4 × 35 mm：黒）で取り付ける

前

後

ベースカバー

取付ネジ ④

(M4×35 mm：黒)

転倒防止金具

ご注意

転倒防止金具は逆向きに取り付けないようにご注意ください。

<正しい取り付け方>

<誤った取り付け方>

日本語

クッションの取り付け

製品背面に接続したケーブル類のベースカバーへの映り込

みを防止する部品です。

ご注意

平坦で安定した場所にベースカバーを固定してから、取り付けを

行ってください。

前

後

クッション

ベースカバー

取り付け手順

クッションの両面テープのはくり紙をはがし、ベー

スカバーの下図の位置に貼る

前

後

ご注意



パイプ差込口にクッションがかからないようにしてください。



すき間がないように固定してください。

すき間があると、クッションがはがれる可能性があります。

取付ネジでプラズマテレビを固定する

プラスドライバーを使用して、本体矢印部（「T」の表

示がある穴）を固定してください。

< 上側 > 取付ネジ ②（M8 × 23 mm：黒）

< 下側 > 取付ネジ ③（M8 × 15 mm：黒）

取付ネジ ③

（M8×15 mm：黒）

取付ネジ ②

（M8×23 mm：黒）

前

後

プラズマテレビの取り付け方

注意

プラズマテレビは質量が約 30 kg あり、奥行きがなく

不安定なため、取り付けおよび設置は必ず 2 人以上で

行ってください。

ご注意



必ず平坦で安定した場所で取り付けをしてください。



ネジは穴に対して垂直に挿入し、確実に締めてください。



ディスプレイにキズおよび破損が生じないように、シートなど

を敷いてください。



ネジを手で 2、3 回軽く締めてからドライバーで締めつけてく

ださい。

取り付け手順

プラズマテレビにスタンドを取り付ける

プラズマテレビを寝かせた状態にして、プラズマテレ

ビのスタンド挿入部にスタンドの支柱を合わせ、水平

にゆっくり挿入してください。スタンドの支柱をプラ

ズマテレビのスタンド挿入口以外の部分に当てないよ

うに注意してください。本体裏面や端子にキズをつけ

たり、変形させる恐れがあります。

前

後

ご注意

プラズマテレビを寝かせるときは、ディスプレイにキズおよび破

損が生じないようにご注意ください。

日本語

ラックなどに設置する場合



ラックなどに設置する場

合は、必ず 2 人以上でプ

ラズマテレビを持ってく

ださい。



スピーカー部、およびス

タンドは持たないでくだ

さい。破損の原因となり

ます。

注意

プラズマテレビの上部と

取っ手を持ってください。

スピーカーは持たない

でください。

スタンドは持たないでく

ださい。

転倒防止

（設置後は転倒防止の備えを必ず行ってください）

壁を利用する方法

プラズマテレビに転倒防止用ボルトを取り付

ける（2 カ所）

転倒防止用ボルトは、プラズマテレビに付属していま

す。

壁、柱などの頑丈な部分に、丈夫なひもでしっ

かりと固定する

左右対称に同様の作業を行ってください。

ご注意

ひも、取付具は本製品およびプラズマテレビには付属していませ

ん。市販品をご使用ください。

�

転倒防止用ボルト

（プラズマテレビ付属品）

�

ひも

取付具

設置後の転倒・落下防止のお願い

地震などでの製品の転倒・落下によるけがなどの危害を軽減するた

めに、必ず転倒・落下防止対策を行ってください。

ご注意：

転倒・落下防止器具を取り付ける壁や台の強度によっては、転倒・

落下防止効果が大幅に減少します。その場合は適当な補強を施して

ください。

また転倒・落下防止対策は、けがなどの危害の軽減を意図したもの

ですが、すべての地震に対してその効果を保障するものではありま

せん。

ラックなどに固定する方法

ネジ（市販品）を使って、図のように固定してください。

ご注意

ラックなどに固定する際のネジは、

呼び径 4 mm、長さ 20 mm 以上

のものを使用してください。

ネジ（市販品）

転倒防止金具

ラック天板に下穴をあけてから、市販のネジで

ネジ留めしてください。

20 mm以上

4 mm

8 mm

〜

15 mm

プラズマテレビはラックと壁面の両方に固定してください。

仕様

外形寸法

552 mm ( 幅 ) × 323 mm ( 高さ ) × 350 mm ( 奥行 )

質量

2.5 kg

・上記の仕様および外観は、改良のため予告なく変更することがあります。

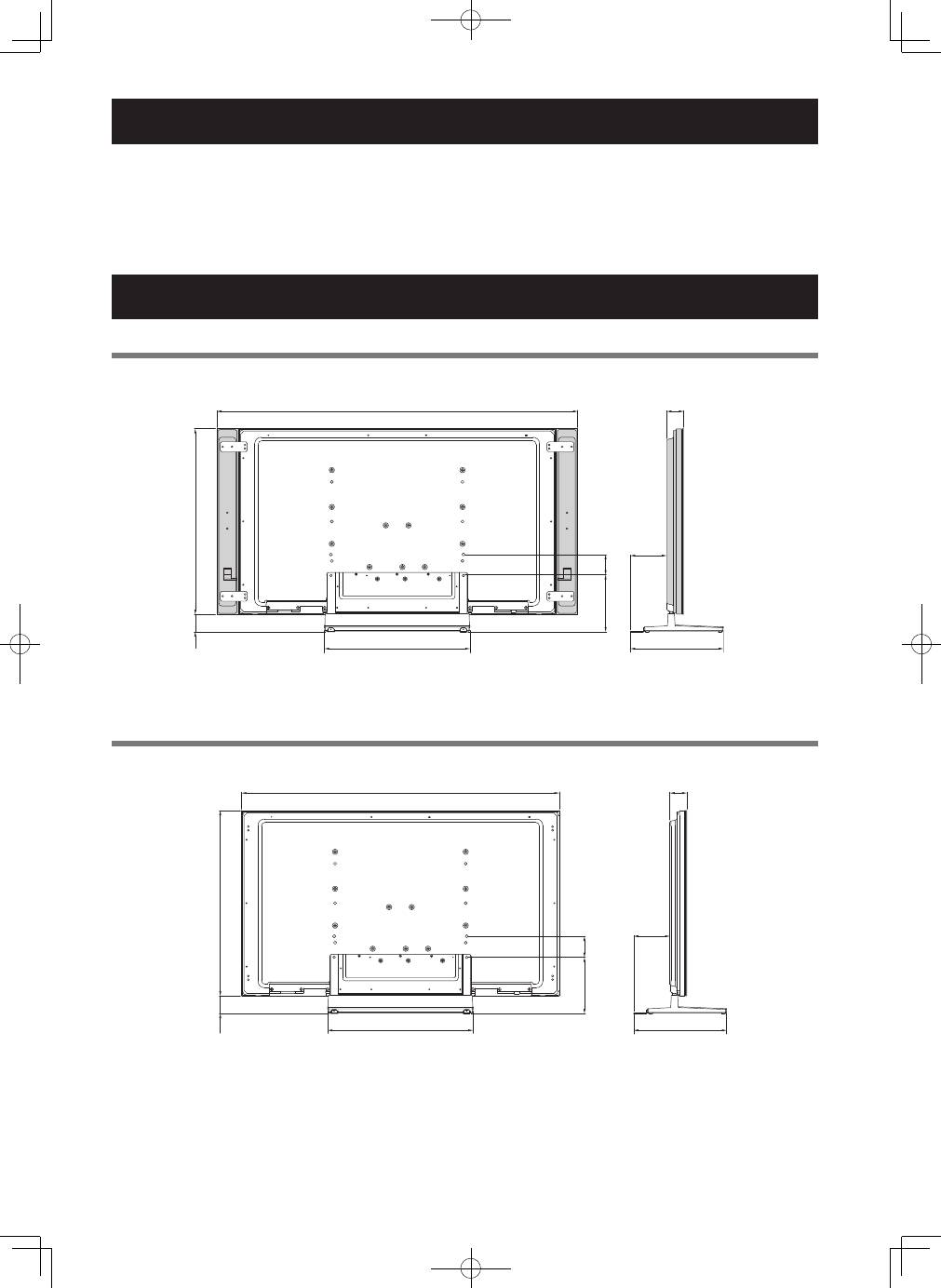

寸法図

サイドスピーカー取り付け時

KRP-TS02

単位：mm

スピーカーなし

KRP-TS02

単位：mm

135

213.5

1233

723

350

552

1399

723

350

552

213.5

135

English

Thank you for buying Pioneer’s product.

Please read through the Operating Instructions to learn how

to operate your model safely and properly.

Please be advised to keep the Operating Instructions in

your place for future reference.

Installation

• Consult your dealer if you encounter any difficulties

with this installation.

• Pioneer is not liable for any damage resulting from

improper installation, improper use, modification, or

natural disasters.

Cautions .................................................................... 9

Checking the Standard Accessories ...................... 10

Assembling the Stand ........................................... 11

Attaching the Cushion .......................................... 12

Attaching the Pioneer Display and Television .... 13

Installing the Product on a Rack etc. .................... 14

Preventing Equipment from Falling Over ............ 15

Speciﬁcations ......................................................... 15

Dimensions Diagram ............................................. 16

Cautions

This product is a table top stand exclusively designed

for Pioneer displays and televisions (PDP-LX5090 / PDP-

LX5090H / PDP-LX509A /PDP-C509A / KRP-500P / KRP-

500M).

Use with other model is capable of resulting in instability

causing possible injury. For further information, please

contact the store where you purchased your display.

Do not install or modify the product other than speciﬁed.

Do not use this stand for a Pioneer display and television

other than those designated and do not modify it or use it for

other purposes.

Installation Location

• Select a location that is strong enough to support the

weight of the stand and the displays.

• Make sure to place it in a level and stable location.

• Do not install it outdoors or in a wet place such as at a

hot spring or near a beach.

• Do not install the stand where it may be subjected to

vibration or shock.

Assembling and Installation

• Assemble the stand in accordance with the assembly

instructions and securely attach all screws at the

designated locations.

There have been cases where unforeseen accidents

such as the equipment breaking or falling over

occurred after the installation of the display because

the stand was not installed as instructed.

• The display must always be installed by two or more

people to assure it is installed safely.

• Before installation, turn off the power for the display

and peripheral devices then remove the power cord

plug from the power outlet.

Prevent accidents caused by the product falling over, by

taking reliable measures to prevent it from falling over (see

page 15).

Pioneer display, television and stand compatibility

table

Pioneer display and television

Table top stand

50 inch under speaker model

PDK-TS33A/PDK-TS33

50 inch side speaker model

KRP-TS02

Checking the Standard Accessories

Check to make sure that you have all the standard accessories before assembly and installation.

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

�

� ��

��

�

��

� ��

��

�

� ��

��

English

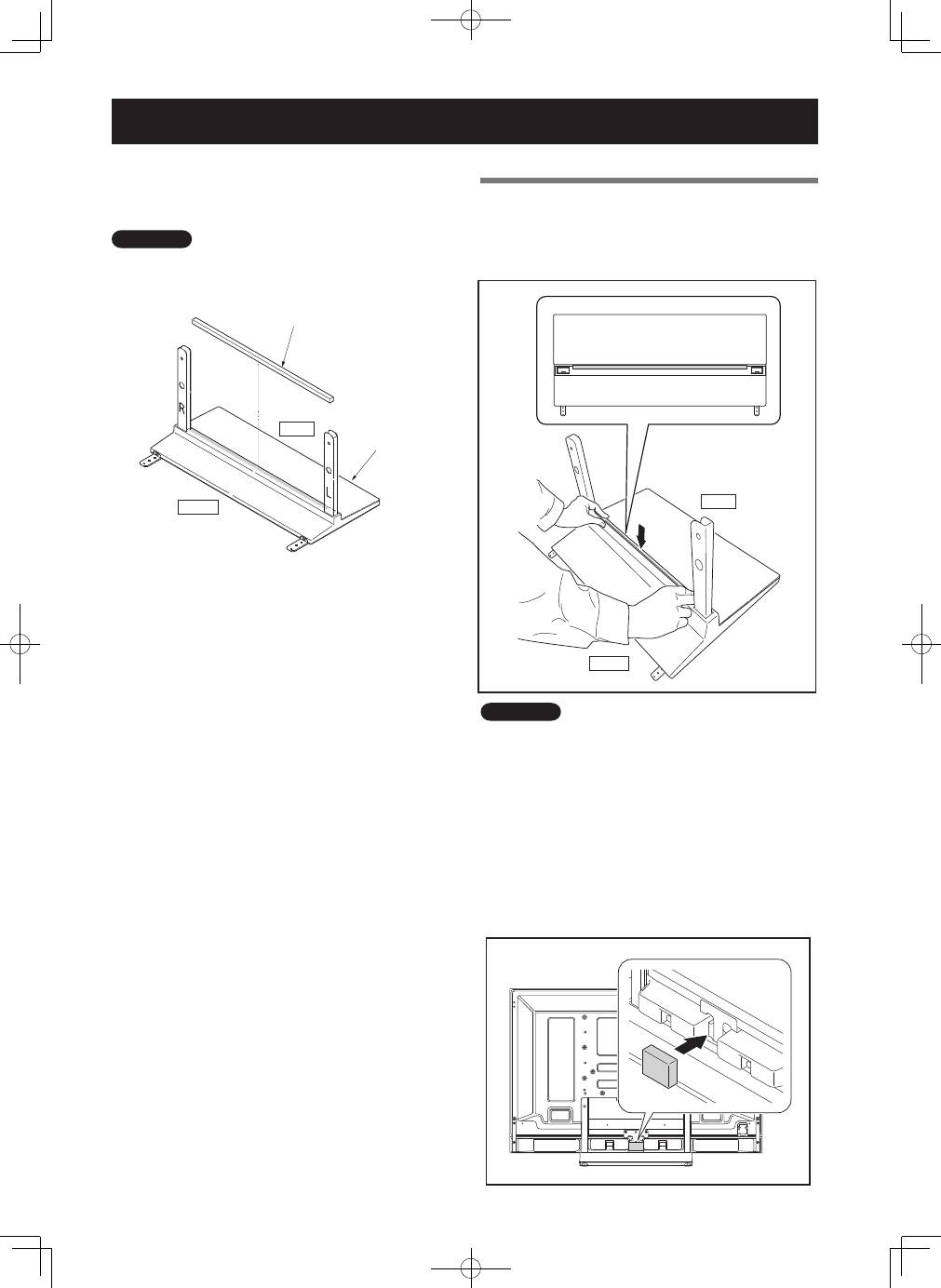

Assembling the Stand

Assembly Procedure

Turn the base cover over so the underside is

facing up.

Insert the stand pipes into the base cover.

• Insert stand pipe (R) into the side marked "R" and

stand pipe (L) into the side marked "L".

• Ensure that the open sides of the stand pipes face

inward. Insert the stand pipes, making sure to match

them to the raised portion of the base cover.

Tighten the screws

➀

(4 mm × 10 mm: silver)

to stabilize the stand pipes.

��

�

��

�

��

•

Assemble the stand with a soft sheet placed under the base

cover. If a sheet is not laid before assembly, the front surface

of the base cover may be scratched.

•

Please take care when installing stand pipes (L) and (R) to

ensure that they are in the correct positions. Mistakenly

installing the stand pipes may damage the stand.

After assembling the stand, attach the falling

prevention metal fittings with the installation

screws

➄

(M4 × 35 mm: black).

��

�

��

Be sure not to attach the falling prevention metal fittings in the

reverse position.

��

This part prevents reflection of the cables connected to the

back of the Pioneer display and television on the base cover.

��

Attach it after anchoring the base cover on a flat stable place.

��

Attaching the Cushion

Attachment Procedure

Peel off one side of the double-stick tape on

the cushion and attach the cushion onto the

base cover.

��

• Be careful that the cushion does not catch on the pipe

insertion holes.

• Anchor it in place so that there are no gaps. If there is a gap,

the cushion may peel off.

After attaching the Pioneer television onto the

stand, peel off one side of double-stick tape

and attach the light-blocking pad onto the

position in the bottom diagram (PDP-LX5090 /

PDP-LX5090H / PDP-C509A only).

English

Securing the Pioneer display and television

with Installation screws.

Secure the parts marked with the arrows (holes marked

"T") using a Phillips screwdriver.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Upper .................... Installation screw

➁

(M8 × 40 mm: black)

Bottom ...................Installation screw

➃

(M8 × 15 mm: black)

[KRP-500P / KRP-500M]

KRP-TS02

Upper .................... Installation screw

➂

(M8 × 23 mm: black)

Bottom ...................Installation screw

➃

(M8 × 15 mm: black)

��

�

��

�

��

�

��

The weight of a Pioneer display and television is

about 30 kg (66 lbs), they have no depth, and are

unstable. Therefore, at least two people must

assemble and install them.

��

• Be sure to install it on a flat stable location.

• Insert the screws in the holes vertically and securely tighten.

• Place a sheet or other material under the display to prevent

scratches or damage to it.

• After manually turning the screw lightly two or three times,

tighten it with a screw-driver.

Attaching the Pioneer display and

television to the stand.

Lay the Pioneer display and television down flat. Align the

stand supports with the Pioneer display and television

stand slots, and slowly insert the supports horizontally.

Please ensure that the stand supports do not come into

contact with anything other than the Pioneer display and

television stand slots. Contact with any other area may

result in scratching or deformation of the display's rear

side or terminals.

��

When laying down the Pioneer display and television, be

careful so as to not scratch or damage it.

Attaching the Pioneer Display and Television

��

Installing the Product on a Rack etc.

• When installing on a rack etc., please be sure that the Pioneer display and television is held by two or

more people.

• Please do not hold the Pioneer display and television by the speakers or stand. Doing so may damage

the product.

��

English

Preventing Equipment from Falling Over

Stabilizing on a rack etc.

Use screws (those available on the market) to fix the Pioneer

display and television like shown in the diagram.

��

To stabilize the equipment on

a table, use screws that have a

nominal diameter of 4 mm (5/32

inch) and that are at least 20 mm

(13/16 inch) long.

��

Using a wall for stabilization

Attaching falling prevention bolts (hooks)

to the Pioneer display and television.

Using strong cords to firmly stabilize it

appropriately and firmly to a wall, pillar,

or other sturdy element.

Perform this work in the same way on the left and right

sides.

��

Use hooks, cords, and fittings that

are available on the market.

Recommended hook:

Nominal diameter M8

Length 12 mm to 15 mm (1/2 inch to 5/8 inch)

�

��

�

��

Speciﬁcations

External dimensions:

KRP-TS02 ............. 552 mm (W) × 323 mm (H) × 350 mm (D) (21-23/32 in. (W) × 12-23/32 in. (H) × 13-25/32 in. (D))

PDK-TS33 ............ 550 mm (W) × 402 mm (H) × 349 mm (D) (21-21/32 in. (W) × 15-13/16 in. (H) × 13-3/4 in. (D))

PDK-TS33A .......... 552 mm (W) × 402 mm (H) × 350 mm (D) (21-23/32 in. (W) × 15-13/16 in. (H) × 13-25/32 in. (D))

Weight

KRP-TS02 ............. 2.5 kg (5.6 lbs)

PDK-TS33 ............ 2.2 kg (4.9 lbs)

PDK-TS33A .......... 2.7 kg (6.0 lbs)

• The above specifications and exterior may be modified without prior notice to improve the product.

• After installing the stand, be sure to take special care to ensure that the equipment will not fall over.

• Secure the plasma television to both the rack and the wall surface.

Published by Pioneer Corporation.

When the side speakers are installed

KRP-TS02

Unit: mm (inch)

Without speakers

KRP-TS02

Unit: mm (inch)

Dimensions Diagram

When the under speaker is installed

PDK-TS33

PDK-TS33A

Unit: mm (inch)

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

1399 (55-3/32)*

/1445 (56-7/8)*

723

(28-15/32)

(2-9/16)

350 (13-25/32)

552 (21-23/32)

(3-5/32)

213.5

(8-13/32)

64 (2-17/32)*

93 (3-21/32)*

135

(5-5/16)*

117

(4-19/32)*

1233 (48-17/32)

350 (13-25/32)

552 (21-23/32)

723

(28-15/32)

(2-9/16)

(3-5/32)

213.5

(8-13/32)

64 (2-17/32)*

93 (3-21/32)*

135 (5-5/16)*

117 (4-19/32)*

117

(4-19/32)

1233 (48-17/32)

803

(31-5/8)

(2-17/32)

550 (21-21/32)*

552 (21-23/32)*

349 (13-3/4)*

350 (13-25/32)*

292.5

(11-17/32)

(3-5/32)

93 (3-21/32)

Français

Nous vous remercions d’avoir choisi un produit Pioneer.

Veuillez lire attentivement ce mode d’emploi pour savoir

comment utiliser votre pied de table correctement et en toute

sécurité. Nous vous conseillons de conserver soigneusement

ce mode d’emploi à portée de main et dans un endroit sûr

afin de pouvoir vous y référer le cas échéant.

Installation

• En cas de difficultés, veuillez consulter votre revendeur.

• Pioneer ne saurait être tenu responsable d’aucun

dommage résultant d’une installation ou d’une

utilisation incorrecte de ce produit, de sa modification

ou encore de catastrophes naturelles.

Table des matières

Avertissements ...................................................... 17

Vériﬁcation des pièces fournies .......................... 18

Montage du pied de table .................................... 19

Fixation de la bande anti-reﬂet ............................ 20

Installation du moniteur et téléviseur Pioneer ... 21

Installation du produit sur une étagère, etc. ...... 22

Prévenir toute chute de l’équipement ................. 23

Caractéristiques techniques .................................. 23

Schéma de dimensions .......................................... 24

Avertissements

Ce produit est un pied de table conçu exclusivement pour

les moniteurs et téléviseurs Pioneer (modèles PDP-LX5090

/ PDP-LX5090H / PDP-LX509A / PDP-C509A / KRP-500P /

KRP-500M).

L’utilisation de ce produit avec un autre modèle peut être

à l’origine d’un manque de stabilité pouvant provoquer

une blessure. Pour de plus amples informations, veuillez

contacter le magasin où vous avez acheté votre écran.

Ne procédez à l’installation ou à la modiﬁcation du produit

qu’en respectant les indications fournies.

N’utilisez pas ce pied de table pour un moniteur et téléviseur

Pioneer autre que ceux spéciﬁés et ne le modiﬁez pas ou ne

l’utilisez pas à des ﬁns autres que celles pour lesquelles il a

été conçu.

Lieu d’installation

• Sélectionnez un emplacement assez solide pour supporter

le poids du pied de table et de l’écran.

• Assurez-vous de placer le produit sur une surface plane et

stable.

• N’installez pas le pied de table à l’extérieur ou dans un lieu

humide, par exemple à proximité d’une source chaude ou

d’une plage.

• N’installez pas le support à un endroit où il pourrait être

soumis à des chocs ou à des vibrations.

Montage et installation

• Montez le pied de table en suivant les instructions et

vissez solidement toutes les vis aux endroits prévus à

cet effet.

Des accidents ont été constatés (casse, chute

du matériel, etc.) suite à l’installation de l’écran

parce que le pied de table n’avait pas été installé

conformément aux instructions.

• Pour une bonne installation, l’écran doit toujours être

installé par au moins deux personnes.

• Avant de procéder à l’installation, mettez l’écran ainsi

que les équipements périphériques hors tension en

coupant l’alimentation, puis retirez la prise du câble

d’alimentation de la prise murale.

Prévenez les accidents causés par la chute du produit

en prenant des mesures ﬁables visant à éviter toute chute (voir

Page 23).

Tableau de compatibilité moniteur, téléviseur et

pied de table

Moniteurs et téléviseurs

Pioneer

Pied de table

Modèle 50 pouces avec

enceintes au dessous

PDK-TS33A/PDK-TS33

Modèle 50 pouces avec

enceintes latérales

KRP-TS02

Vériﬁcation des pièces fournies

Veuillez vous assurer que vous possédez bien toutes les pièces nécessaires avant de procéder au montage et à l’installation du

pied de table.

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

�

� ��

��

�

� ��

��

�

� ��

��

Français

Montage du pied de table

Procédure de montage

Tournez la couverture de table de façon à ce

que l’envers regarde vers le haut.

Insérez les colonnes de support dans la

couverture de table.

• Insérez la colonne de support (R) dans le côté marqué

« R » et la colonne de support (L) dans le côté marqué

« L ».

• Vérifiez que les côtés ouverts des colonnes de support

sont tournés vers l’intérieur. Insérez les colonnes de

support en veillant à les aligner sur la partie haute de

la couverture de table.

Serrez les vis

➀

(4 mm × 10 mm : argent) afin

de stabiliser les colonnes de support.

��

�

��

�

��

• Avant de monter le pied de table, glissez un drap doux sous

la couverture de table. Sans ce drap, vous risqueriez d’érafler

la surface de la couverture de table.

• Procédez avec précaution lorsque vous installez les colonnes

de support (L) et (R) de façon à vous assurer qu’elles

sont dans la bonne position. Si vous vous trompez en les

installant, cela risquerait d’endommager le pied.

Après avoir monté le pied de table, fixez les

pièces métalliques anti-chute à l’aide des vis

d’installation

➄

(M4 × 35 mm : noires).

��

�

��

Veillez à fixer les pièces métalliques anti-chute dans le bon

sens.

��

Cette pièce sert à empêcher que les câbles branchés à

l’arrière du moniteur et téléviseur Pioneer ne se reflètent sur

la couverture de table.

��

Installez-le une fois que vous avez fixé la couverture de table

sur une surface plane et stable.

��

Fixation de la bande anti-reﬂet

Procédure d’installation

Décollez un côté du ruban adhésif double face

placé sur la bande anti-reflet et fixez celle-

ci sur l’emplacement indiqué sur le schéma ci-

dessous.

��

• Veillez à ce que la bande anti-reflet ne déborde pas sur les

trous d’insertion.

• Mettez la bande anti-reflet en place de façon à ce qu’il n’y

ait pas d’espace libre. Dans le cas contraire, elle pourrait se

décoller.

Après avoir fixé le téléviseur Pioneer sur le pied

de table, décollez un côté du ruban adhésif

double face et fixez le tampon occultant sur

l’emplacement indiqué sur le schéma ci-

dessous (PDP-LX5090 / PDP-LX5090H / PDP-

C509A uniquement).

Français

Fixation du moniteur et téléviseur Pioneer à

l’aide des vis d’installation.

Fixez les pièces signalées par les flèches (trous signalés

par un « T ») à l’aide d’un tournevis cruciforme.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Partie supérieure ...Vis d’installation

➁

(M8 × 40 mm : noire)

Partie inférieure ..... Vis d’installation

➃

(M8 × 15 mm : noire)

[KRP-500P / KRP-500M]

KRP-TS02

Partie supérieure ... Vis d’installation

➂

(M8 × 23 mm : noire)

Partie inférieure ..... Vis d’installation

➃

(M8 × 15 mm : noire)

��

�

��

�

��

�

��

Le poids d’un moniteurs et téléviseurs Pioneer

avoisine les 30 kg. Leur largeur étant limitée, ils

ne sont pas stables. La présence d’au moins deux

personnes est donc nécessaire pour leur montage

et leur installation.

��

• Veillez à installer votre téléviseur sur une surface plane et

stable.

• Insérez les vis dans les trous verticalement et serrez-les

solidement.

• Placez un drap ou autre chose sous l’écran pour éviter de

l’érafler ou de l’endommager.

• Après avoir donné deux ou trois tours de vis à la main, serrez

les vis complètement à l’aide d’un tournevis.

Installation du moniteur et téléviseur Pioneer

sur le pied de table.

Couchez le moniteur et téléviseur Pioneer. Alignez

les supports du pied sur les encoches du moniteur et

téléviseur Pioneer prévues pour recevoir le pied, puis

insérez lentement les supports à l’horizontale dans les

encoches. Veillez à ce que les supports du pied soient en

contact uniquement avec les encoches du moniteur et

téléviseur Pioneer car sinon cela risquerait de provoquer

des éraflures ou une déformation de la face arrière du

téléviseur ou des bornes.

��

Lorsque vous couchez le moniteur et téléviseur Pioneer, veillez

à ne pas l’érafler ou l’endommager.

Installation du moniteur et téléviseur Pioneer

��

��
��
��
��
��
��
注意

Annotation for Pioneer KURO KRP-TS02 in format PDF

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Philips Applique murale

Philips CandleLights 2er-Set

Pioneer KURO PDK-TS33

Pioneer KURO PDK-TS33A

Pioneer KURO KRP-TS02: instruction

Manual for Pioneer KURO KRP-TS02

もくじ

取扱上の注意

同梱された部品の確認

スタンドの組み立て

クッションの取り付け

プラズマテレビの取り付け方

ラックなどに設置する場合

注意

転倒防止

仕様

寸法図

Contents

Cautions

Checking the Standard Accessories

Assembling the Stand

Attaching the Cushion

Attaching the Pioneer Display and Television

Installing the Product on a Rack etc.

��

Preventing Equipment from Falling Over

Speciﬁcations

Dimensions Diagram

Table des matières

Avertissements

Vériﬁcation des pièces fournies

Montage du pied de table

Fixation de la bande anti-reﬂet

Installation du moniteur et téléviseur Pioneer

Table of contents

Annotation for Pioneer KURO KRP-TS02 in format PDF

Top 10 manuals

Additional manuals

Pioneer KURO KRP-TS02: instruction

Manual for Pioneer KURO KRP-TS02

もくじ

取扱上の注意

同梱された部品の確認

スタンドの組み立て

クッションの取り付け

プラズマテレビの取り付け方

ラックなどに設置する場合

注意

転倒防止

仕 様

寸法図

Contents

Cautions

Checking the Standard Accessories

Assembling the Stand

Attaching the Cushion

Attaching the Pioneer Display and Television

Installing the Product on a Rack etc.

�������

Preventing Equipment from Falling Over

Speciﬁcations

Dimensions Diagram

Table des matières

Avertissements

Vériﬁcation des pièces fournies

Montage du pied de table

Fixation de la bande anti-reﬂet

Installation du moniteur et téléviseur Pioneer

Table of contents

Annotation for Pioneer KURO KRP-TS02 in format PDF

Top 10 manuals

Additional manuals

仕様

��
