Karcher B 150 R Bp: Intelligent Key grise



-

7

Remarque :

En comprimant le dispositif de dosage, le

flux d'eaux usées peut être contrôlé.



Vider l'eau en ouvrant le dispositif de

dosage sur le flexible de vidange.



Puis rincer le réservoir d'eau sale à

l'eau propre.



Ouvrir le verrouillage du réservoir d'eau

propre.



Faire couler l'eau du robinet.



Amener la fermeture du réservoir d'eau

propre.



Contrôler le bac à déchets. Retirer et vi-

der le bac à déchets si nécessaire ou

après la fin du travail.



Retirer l'Intelligent Key.



Sécuriser le véhicule à l'aide de cales

afin qu'il ne puisse rouler.



En cas échéant, recharger la batterie.



Insérer l'Intelligent Key.



Sélectionner la fonction voulue en tour-

nant le bouton Info.

Chacune des fonctions est décrite par la

suite.



Tourner le sélecteur de programme sur

la position "Marche de transport".



Appuyer sur le bouton Info.

Dans le menu Marche de transport, les ré-

glages suivants peuvent être effectués :

Dans ce point de menu, les autorisations

sont délivrées pour l'Intelligent Key jaune,

et la langue d'affichage peut être affichée.



Tourner le bouton info jusqu'à ce que

« menu clé » soit affiché à l'écran.



Appuyer sur le bouton Info.



Retirer l'Intelligent Key grise et insérer

l'Intelligent Key jaune à programmer.



Sélectionner le point de menu à modi-

fier en tournant le bouton Info.



Appuyer sur le bouton Info.



Sélectionner le réglage du point de

menu en tournant le bouton Info.



Confirmer le réglage en appuyant sur le

point du menu.



Sélectionner le point de menu suivant à

modifier en tournant le bouton Info.



Pour enregistrer les autorisations, ap-

peler le menu « Enregistrer ? en tour-

nant le bouton Info et en appuyant sur

le bouton Info.



« Poursuivre le menu clé » :

Yes : Programmer l'autre Intelligent

Key.

No : Quitter le menu clé.



Appuyer sur le bouton Info.

Cette fonction est requise lors du change-

ment de la tête de nettoyage.



Tourner le bouton Info jusqu'à ce que

« Sabot » soit affiché à l'écran.



Appuyer sur le bouton Info.



Tourner le bouton Info jusqu'à ce que le

type de brosse souhaité soit indiqué.



Appuyer sur le bouton Info.



Bouger le mécanisme de levage pour

changer la tête de nettoyage en tour-

nant le bouton info :

up : Lever

down : Abaissement

OFF : Arrêter



Quitter le menu : Sélectionner « OFF »

en tournant le bouton info et appuyer

sur le bouton info.

La commande effectue un redémarrage

lorsque vous quittez le menu.



Tourner le bouton Info jusqu'à ce que

« Temporisations » soit affiché à

l'écran.



Appuyer sur le bouton Info.



Tourner le bouton Info jusqu'à ce que le

module souhaité soit indiqué.



Appuyer sur le bouton Info.



Tourner le bouton Info jusqu'à ce que la

temporisation souhaitée soit atteinte.



Appuyer sur le bouton Info.



Tourner le bouton info jusqu'à ce que

« menu batterie » soit affiché.



Appuyer sur le bouton Info.



Tourner le bouton info jusqu'à ce que le

type batterie souhaité soit indiqué.



Appuyer sur le bouton Info.

Les modifications effectuées au paramé-

trage des programmes de nettoyage indivi-

duels lors du fonctionnement sont réinitiali-

sés après la désactivation de l'appareil sur

la position de base.



Tourner le bouton info jusqu'à ce que

« réglage de base » soit affiché.



Appuyer sur le bouton Info.



Tourner le bouton info jusqu'à ce que le

programme de nettoyage souhaité soit

affiché.



Appuyer sur le bouton Info.



Tourner le bouron Info, jusqu'à ce que

le paramètre voulu soit affiché.



Appuyer sur le bouton Info - la valeur

réglée clignote.



Régler la valeur voulue en tournant le

bouton Info.



Appuyer sur le bouton Info.



Tourner le bouton info jusqu'à ce que

« langue » soit affiché.



Appuyer sur le bouton Info.



Tourner le bouton info jusqu'à ce que la

langue souhaitée soit indiquée.



Appuyer sur le bouton Info.

Tous les paramètres par défaut sont réta-

blis.

Les paramètres réglés à l'aide de l'Intelli-

gent Key gris restent inchangés, jusqu'à ce

qu'un autre réglage soit sélectionné.



Tourner le sélecteur de programme sur

le programme de nettoyage souhaité.



Appuyer sur le bouton Info – le premier

paramètre réglable est affiché.



Appuyer sur le bouton Info - la valeur

réglée clignote.



Régler la valeur voulue en tournant le

bouton Info.



Confirmer les modifications en ap-

puyant sur le bouton Info ou attendre 10

secondes afin que la valeur paramétrée

soit appliquée automatiquement.



Sélectionner le paramètre suivant en

tournant le bouton Info.



Après la modification de tous les para-

mètres voulus, tourner le bouton Info

jusqu'à l'affichage de « Quitter menu ».



Appuyer sur le bouton Info pour quitter

le menu.



DANGER

Risque de blessure ! Ne pas charger ni dé-

charger la machine sur des pentes supé-

rieures à 10%. Rouler doucement.

몇

PRÉCAUTION

Risque de blessure et d'endommagement !

Respecter le poids de l'appareil lors du

transport.



Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.



Eliminer les disques-brosses dans la

tête à brosses.

몇

PRÉCAUTION

Risque de blessure et d'endommagement !

Prendre en compte le poids de l'appareil à

l'entreposage.



Cet appareil doit uniquement être en-

treposé en intérieur.



Choisir l'emplacement en tenant

compte du poids total de l'appareil, afin

de ne pas porter préjudice à la stabilité.



DANGER

Risque de blessure ! Avant d'effectuer

toute opération sur l'appareil, retirer l'Intelli-

gent Key et débrancher la fiche secteur du

chargeur.

Retirer le connecteur de batterie.

Vidange du réservoir d'eau propre

Vider le bac à déchets (uniquement

avec tête de nettoyage R)

Mise hors service

Intelligent Key grise

Déplacement de transport

Gestion des codes

Sélectionner le type de brosse

Durées de marche par inertie

Régler le type batterie.

Réglage de base

Régler la langue

Paramètre par défaut

Programmes de nettoyage

Transport

Avec la tête de nettoyage D montée

Entreposage Entretien et maintenance

35 FR

     -

8



Vider et éliminer l'eau sale et le reste

d'eau propre.

몇

PRÉCAUTION

Risque de blessure en raison du post-fonc-

tionnement de la turbine d'aspiration.

La turbine d'aspiration continue de tourner

par inertie après la mise hors service. Pro-

céder aux travaux d'entretien uniquement

après arrêt total de la turbine d'aspiration.

ATTENTION

Risque d'endommagement. Ne pas laver

l'appareil au jet d'eau et ne jamais utiliser

de détergents agressifs.



Vider l'eau sale.



Nettoyer le filtre de protection de la tur-

bine.



Uniquement tête de nettoyage R : Reti-

rer et vider le réservoir de salissure

grossière.



Nettoyer l'extérieur de l'appareil avec

un chiffon humide et imbibé de dé-

tergent doux.



Nettoyer les lèvres d'aspiration et les

lèvres d'enlèvement, puis contrôler leur

degré d'usure et le cas échéant, les net-

toyer.



Contrôler le degré d'usure des brosses

et le cas échéant, les remplacer.



Recharger la batterie.



En cas d'un appareil temporairement

mis hors de service: Effectuer le charge

d'égalisation de la batterie.



Vérifier si les pôles de la batterie sont

oxydés, les brosser le cas échéant.

S'assurer que les câbles de raccorde-

ment sont bien branchés.



Nettoyer les joints entre le réservoir

d'eau sale et le couvercle et vérifier s'ils

sont étanches, en cas de besoin rem-

placer.



Contrôler en cas de batteries avec

maintenance la concentration de l'acide

des celulles.



Nettoyer le tunnel des brosses (unique-

ment tête de nettoyage R)



Retirer la barre de répartition d'eau et

nettoyage le canal d'eau (uniquement

tête de nettoyage R).



L'inspection prescrite doit être effec-

tuée par le service après-vente.

Afin de pouvoir garantir un fonctionnement

fiable de l'appareil, il est possible de

conclure des contrats de maintenance

avec le bureau de ventes Kärcher respon-

sable.



Ouvrir le couvercle du réservoir d'eau

sale.



Comprimer le crochet de verrouillage.



Retirer le flotteur.



Tourner le filtre de protection de la tur-

bine dans le sens inverse des aiguilles

d'une montre.



Retirer le filtre de protection de la tur-

bine.



Enlever à l'eau les salissures du filtre de

protection de la turbine.



Remettre en place le filtre de protection

de la turbine.



Enficher le flotteur.



Retirer la brosse d'aspiration.



Dévisser le bouton cannelé.



Retirer les pièces plastiques.



Retirer les lèvres d'aspiration.



Mettre de nouvelles lèvres d'aspiration

en place.



Mettre en place des pièces plastiques.



Visser et serrer les boutons cannelés.



Soulever le support de la tête de net-

toyage (cf. Chapitre « Intelligent Key

grise/.../Sélectionner le type de

brosse »).



Pousser la tête de nettoyage sous l'ap-

pareil de telle manière que le tuyau soit

orienté vers le bas.

Pousser la tête de nettoyage unique-

ment de la moitié sous l'appareil.



Enlever le couvercle sur la tête de net-

toyage.



Connecter le câble d'alimentation élec-

trique de la tête de nettoyage avec l'ap-

pareil (les mêmes couleurs doivent être

connectées les unes aux autres).



Poser et enclencher le couvercle.



Pousser la tête de nettoyage au centre

sous l'appareil.



Connecter l'accouplement de tuyau sur

la tête de nettoyage avec le flexible sur

l'appareil.



Mettre la languette en place au centre

de la tête de nettoyage entre les four-

chettes dans le levier.



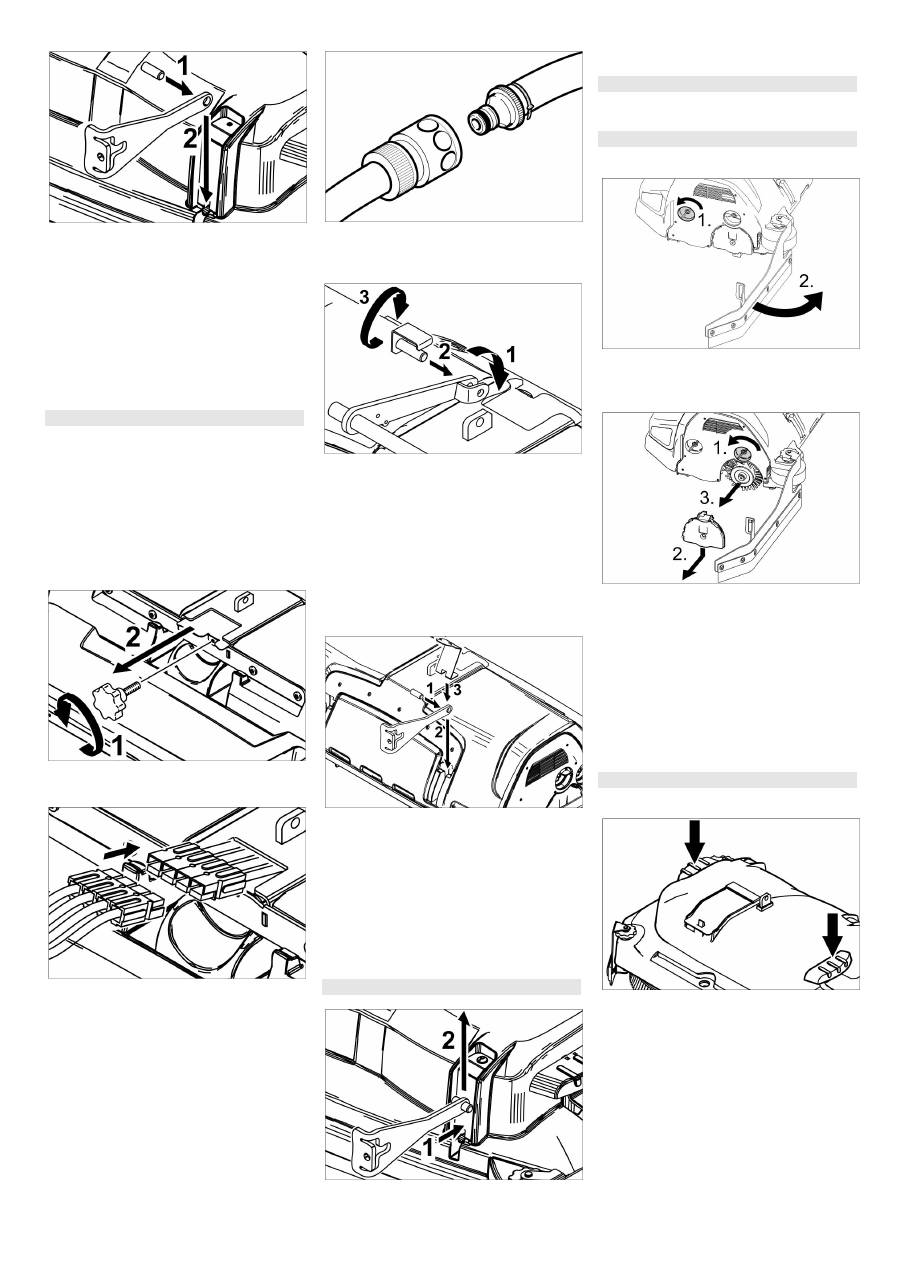

Oriente le support de la tête de net-

toyage de telle manière que les alé-

sages dans le levier et la tête de net-

toyage correspondent.



Enficher la goupille de maintien à tra-

vers les alésages et basculer la tôle de

fixation vers le bas.

Plan de maintenance

Après le travail

Mensuellement

Tous les ans

Travaux de maintenance

Contrat de maintenance

Nettoyer le filtre de protection de la

turbine

Remplacer les lèvres d'aspiration

Monter la tête de nettoyage D

36 FR



-

9



Enfoncer la goupille cylindrique dans

l'alésage de la barre de traction.



Pousser la barre de traction avec la

goupille dans la voie de guidage sur la

tête de nettoyage tout en bas.



Mettre la tôle de fixation en place dans

la voie de guidage et l'enclencher.



Renouveler le processus avec la barre

de traction du côté opposé.



Mettre en place l'Intelligent Key grise.



Régler le type de brosse « Disk ».



Soulever le support de la tête de net-

toyage (cf. Chapitre « Intelligent Key

grise/.../Sélectionner le type de

brosse »).



Pousser la tête de nettoyage sous l'ap-

pareil de telle manière que le tuyau soit

orienté vers le bas.

Pousser la tête de nettoyage unique-

ment de la moitié sous l'appareil.



Dévisser la poignée-étoile et retirer le

couvercle.



Connecter le câble d'alimentation élec-

trique de la tête de nettoyage avec l'ap-

pareil (les mêmes couleurs doivent être

connectées les unes aux autres).



Insérer le couvercle et le visser ferme-

ment.



Pousser la tête de nettoyage au centre

sous l'appareil.



Connecter l'accouplement de tuyau sur

la tête de nettoyage avec le flexible sur

l'appareil.



Mettre la languette en place au centre

de la tête de nettoyage entre les four-

chettes dans le levier.



Oriente le support de la tête de net-

toyage de telle manière que les alé-

sages dans le levier et la tête de net-

toyage correspondent.



Enficher la goupille de maintien à tra-

vers les alésages et basculer la tôle de

fixation vers le bas.



Enfoncer la goupille cylindrique dans

l'alésage de la barre de traction.



Pousser la barre de traction avec la

goupille dans la voie de guidage sur la

tête de nettoyage tout en bas et l'en-

clencher.



Renouveler le processus avec la barre

de traction du côté opposé.



Mettre en place l'Intelligent Key grise.



Régler le type de brosse « Brush ».



Enfoncer la tôle de fixation et basculer

la barre de traction vers le haut.

La poursuite du démontage a lieu dans

l'ordre inverse au montage.

Le démontage a lieu dans l'ordre inverse

au montage.



Relever la tête de nettoyage.



Desserrer le verrouillage de la lèvre

d'enlèvement.



Eloigner la lèvre d'enlèvement.



Desserrer le verrouillage du chapeau

de palier.



Pousser le chapeau de palier vers le

bas et l'enlever.



Retirer le rouleau-brosse.



Mettre un nouveau rouleau-brosse en

place.



Refixer le chapeau de palier et la lèvre

d'enlèvement dans l'ordre inverse.



Répéter le procédure à la côté que se

trouve en face.



Relever la tête de nettoyage.



Presser la pédale pour changer les

brosses contre la résistance par le bas.



Sortir le disque-brosse latéralement

sous la tête de nettoyage.



Maintenir le nouveau disque-brosse

sous la tête de nettoyage, pousser vers

le haut et enclencher.

Monter la tête de nettoyage R

Démonter la tête de nettoyage D

Démonter la tête de nettoyage R

Remplacement des rouleaux-brosses

Remplacement des disques-brosses

37 FR
