Karcher B 150 R Bp: Prima della messa in funzione



-

3

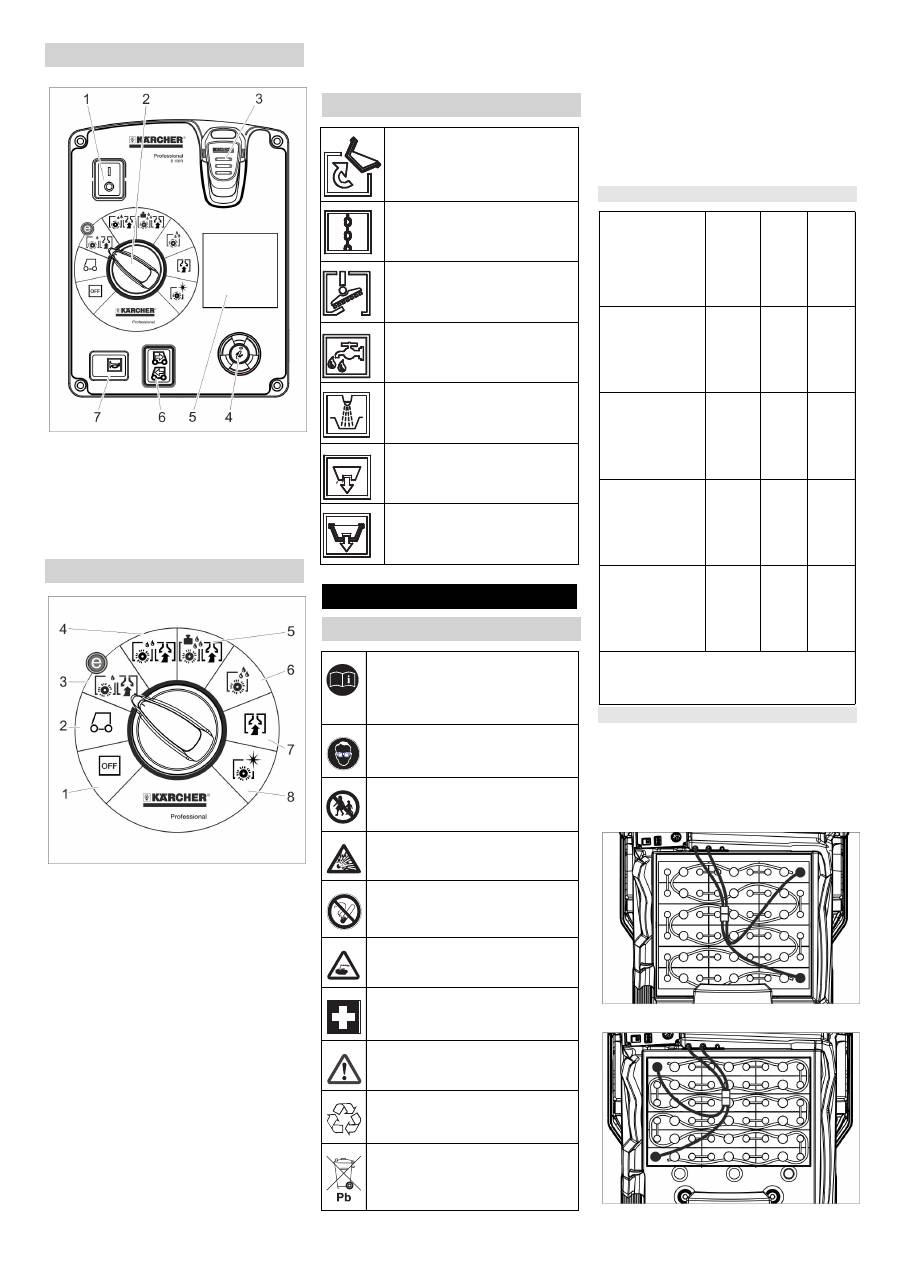

1 Interruttore di sicurezza

2 Selettore programmi

3 Intelligent Key

4 Pulsante Info (Infobutton)

5 Display

6 Interruttore direzione di marcia

7 Clacson

1

OFF

l'apparecchio è spento.

2 Marcia di trasporto

Guida a destinazione.

3 Programma Eco

Pulire ad umido il pavimento (con nu-

mero di giri ridotto della spazzola) ed

aspirare l'acqua sporca (con potenza di

aspirazione ridotta).

4

Pulitura ad aspirazione

Pulire ad umido il pavimento ed aspira-

re l'acqua sporca.

5 Programma Heavy

Pulire ad umido il pavimento (con pres-

sione di contatto spazzole) ed aspirare

l'acqua sporca.

6 Sfregamento

Pulire il pavimento ad umido e lasciare

agire il detergente.

7 Aspirazione

Aspirare il liquido sporco.

8 Lucidatura

Lucidare i pavimenti senza l'apporto di

liquidi.

** Opzione



PERICOLO

Rischio di esplosione!

Non depositare utensili o altri oggetti simili

sulla batteria. Pericolo di corto circuito e di

esplosione.

Rischio di lesioni. Non portare mai even-

tuali ferite a contatto con il piombo. Lavare

sempre le mani dopo aver effettuato inter-

venti sulla batteria.

Nella variante „Pack“ le batterie sono già

inserite



Portare l'interruttore di sicurezza nella

posizione „0“.



Inclinare il serbatoio dell'acqua sporca

all'indietro.

4.035-987.7

4.035-988.7

Quadro di comando

Selettore programma

Simboli riportati sull’apparecchio

Manico per alzare su il serba-

toio dell'acqua sporca

Punto di reggiatura

Portamocio **

Attacco acqua Sistema di ri-

empimento **

Attacco acqua per sistema di

lavaggio serbatoio acqua

sporca **

Apertura di scarico Serbatoio

acqua pulita

Apertura di scarico Serbatoio

acqua sporca

Prima della messa in funzione

Batterie

Rispettare le indicazioni riportate

sulla batteria, nelle istruzioni per

l'uso e nel manuale d'uso dell'ap-

parecchio

Indossare una protezione per gli

occhi

Tenere l'acido e le batterie fuori

dalla portata dei bambini

Rischio di esplosioni

Vietato accendere fuochi, fare

scintille, usare fiamme libere e fu-

mare

Pericolo di ustioni chimiche

Pronto soccorso

Avviso di pericolo

Smaltimento

Non gettare la batteria nei rifiuti

domestici

Batterie consigliate

Codice N°

Volume [m

3

} *

Corrente

aria [m

3

/h] **

Kit batterie

240Ah, conteni-

tore, non richie-

dente manuten-

zione

4.035-

987.7

27

10,8

Kit batterie

180Ah, conteni-

tore, non richie-

dente manuten-

zione

4.035-

988.7

20,25 8,1

Kit batterie

240Ah, 6 bloc-

chi, non richie-

dente manuten-

zione

4.654-

306.7

6,975 2,79

Kit batterie

180Ah, 6 bloc-

chi, non richie-

dente manuten-

zione

4.654-

307.7

5,175 2,07

* Volume minimo del vano di ricarica batteria

** Corrente minima d'aria tra vano di ricarica

batteria e ambiente circostante

Inserire e collegare le batterie

44 IT

     -

4

4.654-306.7 (Disposizione A)

4.654-307.7 (Disposizione B)

ATTENZIONE

Rischio di danneggiamento. Verificare la

corretta polarizzazione.



Collegare i poli con il cavo di collega-

mento in dotazione.



Serrare il cavo di collegamento fornito

ai poli (+) e (-) della batteria ancora libe-

ri.



Inserire la spina della batteria.



Impostare il tipo di batteria (vedi capito-

lo „Intelligent Key grigia“).

ATTENZIONE

Pericolo di danneggiamento causato da un

livello di carica troppo basso delle batterie.

Caricare le batterie prima dell'accensione

dell'apparecchio.

Avviso:

L'apparecchio è provvisto di una protezio-

ne contro lo scaricamento, vale a dire che

al raggiungimento del livello minimo di ca-

pacità consentito è possibile unicamente

guidare l'apparecchio. Sul display viene vi-

sualizzato „Batteria debole - pulizia non

possibile“ e „Batteria scarica - ricaricare“.



Guidare l'apparecchio direttamente alla

stazione di carica evitando le penden-

ze.

Avviso:

Se si utilizzano batterie diverse (p. es. di un

altro produttore), la protezione dallo scari-

camento totale deve essere adattata dal

servizio clienti Kärcher alla rispettiva batte-

ria.



PERICOLO

Pericolo di scosse elettriche. Fare attenzio-

ne alla rete elettrica e alla protezione - vedi

"caricabatterie“. Usare il caricabatterie solo

in ambienti asciutti e sufficientemente ven-

tilati!

Avviso:

Il tempo di ricarica dura in media circa 10 -

12 ore.

I caricabatterie raccomandati dalla Kärcher

(adatti alle rispettive batterie utilizzate)

sono regolati elettronicamente e terminano

autonomamente la procedura di ricarica.



PERICOLO

Rischio di esplosioni. Il locale in cui è par-

cheggiato l'apparecchio per il caricamento

delle batterie, deve presentare un volume

minimo in funzione del tipo di batteria e

un'aerazione con corrente minima d'aria

(vedi „Batterie raccomandate“).

Rischio di esplosioni. Il caricamento di bat-

terie attivate ad acqua è consentito solo

con il serbatoio dell'acqua sporca orientato

verso l'alto.

1 Spina apparecchio a freddo per cavo di

ricarica



Collegare il cavo di rete con spina

dell'apparecchio a freddo all'apparec-

chio.



Collegare il cavo di rete alla rete di cor-

rente.

Sul display è visualizzato il simbolo del-

la batteria e lo stato di carica delle bat-

terie. L'illuminazione del display si

spegne.

Avviso:

Durante la ricarica, tutte le funzioni di puli-

zia e di marcia sono bloccate.

Quando la batteria è completamente cari-

ca, il display visualizza „Ricarica termina-

ta“.



Dopo la ricarica, estrarre la spina dalla

presa e staccare il cavo dall'apparec-

chio.



Aggiungere acqua distillata un'ora pri-

ma del termine della ricarica e verificare

regolarmente il giusto livello di acido. Le

batterie sono adeguatamente contras-

segnate. Al termine della ricarica tutti gli

elementi della batteria devono erogare

gas.



PERICOLO

Pericolo di ustioni chimiche. Il rabbocco di

acqua allo stato scarico della batteria può

provocare la fuoriuscita di acido!

Durante l'impiego di acido da batteria in-

dossare occhiali di protezione ed osservare

le indicazioni in modo da evitare ferite o

danneggiamenti dell'abbigliamento.

Sciacquare immediatamente eventuali

schizzi di acido sulla cute o sull'abbiglia-

mento con acqua abbondante.

ATTENZIONE

Utilizzare solo acqua distillata o desaliniz-

zata (EN 50272-T3) per rabboccare la bat-

teria.

Non utilizzare additivi estranei (cosiddetti

agenti di miglioramento), in quanto deca-

drebbe ogni garanzia.

Al primo caricamento il comando ancora

non riconosce quale tipo di batteria è instal-

lato. Caricare le batterie fino a quando il di-

splay visualizza Carica completata (le bat-

terie eventualmente non sono ancora cari-

cate piene). Al prossimo caricamento la vi-

sualizzazione e la corrente di carica sono

poi esatte e le batterie sono caricate piene.

Indicazione:

Una „V“ a destra della barra indicatore bat-

teria indica che la prima ricarica non è stata

ancora eseguita.

Utilizzare l'apparecchio dopo la prima rica-

rica della batteria, finché la protezione con-

tro il completo scaricamento spegne il mo-

tore della spazzola e la turbina. Questa

procedura è necessaria per regolare l'indi-

catore della batteria. Solo successivamen-

te viene visualizzato lo stato corretto della

batteria.



Portare l'interruttore di sicurezza nella

posizione „0“.



Inclinare il serbatoio dell'acqua sporca

all'indietro.



Scollegare il cavo dal polo negativo del-

la batteria.



Scollegare i cavi residui dalle batterie.



Estrarre le batterie.



Smaltire le batterie scariche in confor-

mità alle disposizioni in vigore.

Avviso:

Per disattivare immediatamente tutte le

funzioni, portare l'interruttore di sicurezza

nella posizione „0“.



Quattro assi di fondo del bancale sono

fissate da viti. Svitare queste assi.



Appoggiare le assi sul bordo del banca-

le. Posizionare le assi in modo tale che

si trovino davanti alle ruote dell'appa-

recchio. Fissare le assi con delle viti.



Spingere le traverse in dotazione con-

tenute nell'imballaggio sotto la rampa

per sostenere la struttura.



Rimuovere i listelli di legno che blocca-

no le ruote.

Caricare le batterie.

Variante „Pack“

Batterie a ridotta manutenzione (batterie

con liquido)

Dimensioni massime della batteria

Disposizio-

ne

A

B

Lunghezza

244 mm

312 mm

Larghezza

190 mm

182 mm

Altezza

275 mm

365mm

Indicazioni riguardo alla prima ricarica

Smontare le batterie

Operazione di scarico

45 IT
