Karcher B 150 R Bp: Voor de inbedrijfstelling

-

3

1 Veiligheidsschakelaar

2 Programmaschakelaar

3 Intelligent Key

4 Infotoets

5 Display

6 Rijrichtingschakelaar

7 Claxon

1

OFF

Apparaat is uitgeschakeld.

2 Transport

Naar gebruiksplaats rijden.

3 Eco-programma

Vloer nat reinigen (met gereduceerd

borsteltoerental) en vuilwater opzuigen

(met gereduceerde zuigcapaciteit).

4

Schuurzuigen

Vloer nat reinigen en vuil water opzui-

gen.

5 Heavy-programma

Vloer nat reinigen (met verhoogde borstel-

aandrukkracht) en vuil water opzuigen.

6 Schrobben

Vloer nat reinigen en reinigingsmiddel

laten inwerken.

7 Zuigen

Vuil opzuigen.

8 Polijsten

Vloer zonder vloeistof polijsten.

**) Optie



GEVAAR

Explosiegevaar!

Geen werktuig e.d. op de batterij leggen.

Gevaar van kortsluiting en explosie.

Verwondingsgevaar. Wonden nooit in con-

tact brengen met lood. Na het werk aan ac-

cu's altijd de handen reinigen.

Bij de variant "Pack" zijn de batterijen reeds

ingebouwd



Veiligheidsschakelaar op „0“ zetten.



Vuilwaterreservoir naar achteren zwen-

ken.

4.035-987.7

4.035-988.7

Bedieningspaneel

Programmaschakelaar

Symbolen op het apparaat

Greep voor het naar boven

zwenken van het vuilwaterre-

servoir

Vastsjorpunt

Houder voor zwabber **

Wateraansluiting vulsysteem

**

Wateraansluiting voor spoel-

systeem van vuilwatertank **

Aflaatopening schoonwaterre-

servoir

Aflaatopening vuilwaterreser-

voir

Voor de inbedrijfstelling

Accu's

Aanwijzingen op de accu, in de

gebruiksaanwijzing en in de voer-

tuiggebruiksaanwijzing naleven

Oogbescherming dragen

Kinderen uit de buurt houden van

zuren en accu's

Ontploffingsgevaar

Vuur, vonken, open licht en roken

verboden

Pas op voor bijtende vloeistoffen

Eerste hulp

Waarschuwingstekst

Afvalverwerking

Accu niet in vuilnisbak gooien

Aanbevolen accu's

Bestel-nr.

Volume [m

3

} *

Luchtstroom [m

3

/h] **

Batterijdoos

240Ah, trog,

onderhouds-

arm

4.035-

987.7

27

10,8

Batterijdoos

180Ah, trog,

onderhouds-

arm

4.035-

988.7

20,25 8,1

Batterijdoos

240Ah, 6 blok-

ken, onder-

houdsvrij

4.654-

306.7

6,975 2,79

Batterijdoos

180Ah, 6 blok-

ken, onder-

houdsvrij

4.654-

307.7

5,175 2,07

* Minimale volume van de batterijoplaad-

ruimte

** Minimale luchtstroom tussen batterijo-

plaadruimte en omgeving

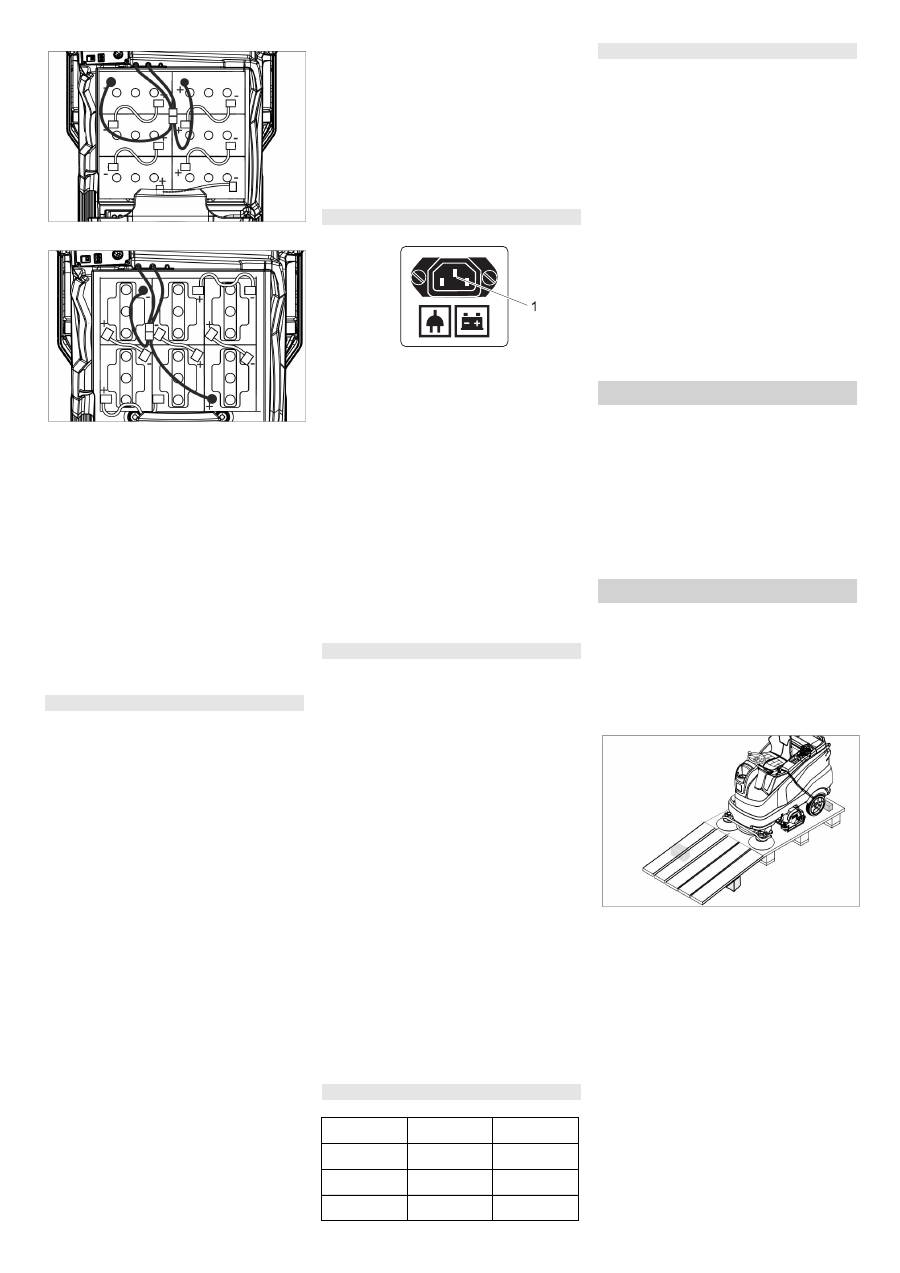

Accu's inzetten en aansluiten

57 NL

     -

4

4.654-306.7 (Richtlijn A)

4.654-307.7 (Richtlijn B)

LET OP

Beschadigingsgevaar. Op juiste polariteit

letten.



Polen met de bijgevoegde verbindings-

kabels verbinden.



Meegeleverde aansluitingskabels aan

de nog vrije accupool (+) en (-) vast-

klemmen.



Accustekker insteken.



Batterijtype instellen (zie hoofdstuk

„Grijze Intelligent Key“)

LET OP

Beschadigingsgevaar door volledige ontla-

ding. Voor inbedrijfname van het apparaat

batterijen opladen.

Instructie:

Het apparaat beschikt over een beveiliging

tegen volledige ontlading, d. b. dat, wan-

neer de nog toegestane minimale capaci-

teit bereikt wordt, enkel nog gereden kan

worden. Op het display verschijnt de weer-

gave “Batterij zwak - reiniging niet mogelijk“

en „Batterij leeg - opladen a.u.b.“.



Rijd het apparaat direct naar het laad-

station en vermijd daarbij stijgingen.

Instructie:

Bij het gebruik van andere batterijen (bv.

van andere fabrikanten) moet de beveili-

ging tegen volledige ontlading voor de

overeenkomstige batterij opnieuw inge-

steld worden door de Kärcher-klantenser-

vice.



GEVAAR

Gevaar door elektrische schok. Elektrici-

teitsnet en zekering in acht nemen  – zie

„Oplaadapparaat“. Oplaadapparaat alleen

in een droge omgeving met voldoende ver-

luchting gebruiken!

Instructie:

De oplaadtijd bedraagt gemiddeld ca. 10-

12 uren.

De aanbevolen oplaadapparaten (passend

bij de telkens gebruikte batterijen) zijn elek-

tronisch geregeld en beëindigen het laad-

proces zelfstandig.



GEVAAR

Explosiegevaar. De ruimte waarin het ap-

paraat voor het opladen van de batterij

wordt geplaatst, moet een van het batterij-

type afhankelijk minimumvolume en een

ventilatie met een minimumluchtstroom

vertonen (zie „Aanbevolen batterijen“).

Explosiegevaar. Het opladen van natte bat-

terijen is alleen toegestaan bij een hoogge-

klapt vuilwaterreservoir.

1 IEC-connector voor oplaadkabel



Netsnoer met de IEC-stekker op het ap-

paraat verbinden.



Netsnoer aan de stroom aansluiten.

Op het display worden een batterijsym-

bool en de oplaadstand van de batterij-

en getoond. De verlichting van het

display gaat uit.

Instructie:

Bij het opladen zijn alle reinigings- en rij-

functies geblokkeerd.

Wanneer de batterij helemaal opgeladen

is, toont het display "Opladen afgesloten".



Na het oplaadproces de netstekker uit

het stopcontact trekken en snoer op het

apparaat eruit trekken.



Een uur voor het einde van het laadpro-

ces gedestilleerd water toevoegen, let-

ten op het juiste zuurpeil. Accu is over-

eenkomstig gekenmerkt. Aan het einde

van het laadproces moeten alle cellen

gas ontwikkelen.



GEVAAR

Bijtende vloeistoffen. Navullen van water in

de ontladen toestand van de batterij kan

leiden tot het uitlopen van zuur!

Bij de omgang met batterijzuur moet een

veiligheidsbril gedragen worden en moeten

de voorschriften in acht genomen worden

om verwondingen en aantasting van kledij

te vermijden.

Eventuele zuurspetters op huid of kledij on-

middellijk met overvloedig water uitspoe-

len.

LET OP

Voor het bijvullen van accu's alleen gedes-

tilleerd of ontzilt water (EN 50272-T3) ge-

bruiken.

Geen vreemde toevoegingsstoffen (zoge-

noemde verbeteringsmiddelen) gebruiken,

anders vervalt elke garantie.

Bij de eerste oplading herkent de besturing

nog niet welk batterijtype ingebouwd is.

Laad de batterij op tot het display Volledig

opgeladen weergeeft (batterijen zijn even-

tueel nog niet volledig opgeladen). Bij het

volgende oplaadproces is de weergave en

de laadstroom dan exact en worden de bat-

terijen volledig opgeladen.

Instructie:

Een „V“ rechts naast de balk van de batte-

rij-indicatie geeft aan dat de eerste opla-

ding nog niet uitgevoerd werd.

Apparaat na de eerste oplaadbeurt van de

batterijen gebruiken tot de beveiliging te-

gen volledige ontlading de borstelmotor en

de turbine uitschakelt. Dat proces is nodig

om de batterij-indicatie aan te passen. Pas

daarna wordt de correcte batterijtoestand

weergegeven.



Veiligheidsschakelaar op „0“ zetten.



Vuilwaterreservoir naar achteren zwen-

ken.



Kabel van de minpool van de batterij

losmaken.



Resterende kabels van de batterijen af-

halen.



Batterijen eruit nemen.



Verbruikte batterijen conform de gel-

dende bepaleingen verwijderen.

Instructie:

Breng voor een onmiddellijke buitenbedrijf-

stelling van alle functies de veiligheids-

schakelaar in de stand „0“.



Vier vloerplanken van de pallet zijn met

schroeven bevestigd. Schroef deze

planken er af.



Leg de planken op de kant van de pal-

let. Plaats de planken zo, dat ze voor de

wielen van het apparaat liggen. Beves-

tig de planken met de schroeven.



De in de verpakking bijgevoegde bal-

ken voor ondersteuning van de helling

gebruiken.



Houten latten voor de wielen verwijde-

ren.

Accu's opladen

Variant „Pack“

Onderhoudsarme accu's (natte accu's)

Maximale batterijafmetingen

Opstelling

A

B

Lengte

244 mm

312 mm

Breedte

190 mm

182 mm

Hoogte

275 mm

365mm

Instructies voor de eerste oplading

Batterijen demonteren

Afladen

58 NL
