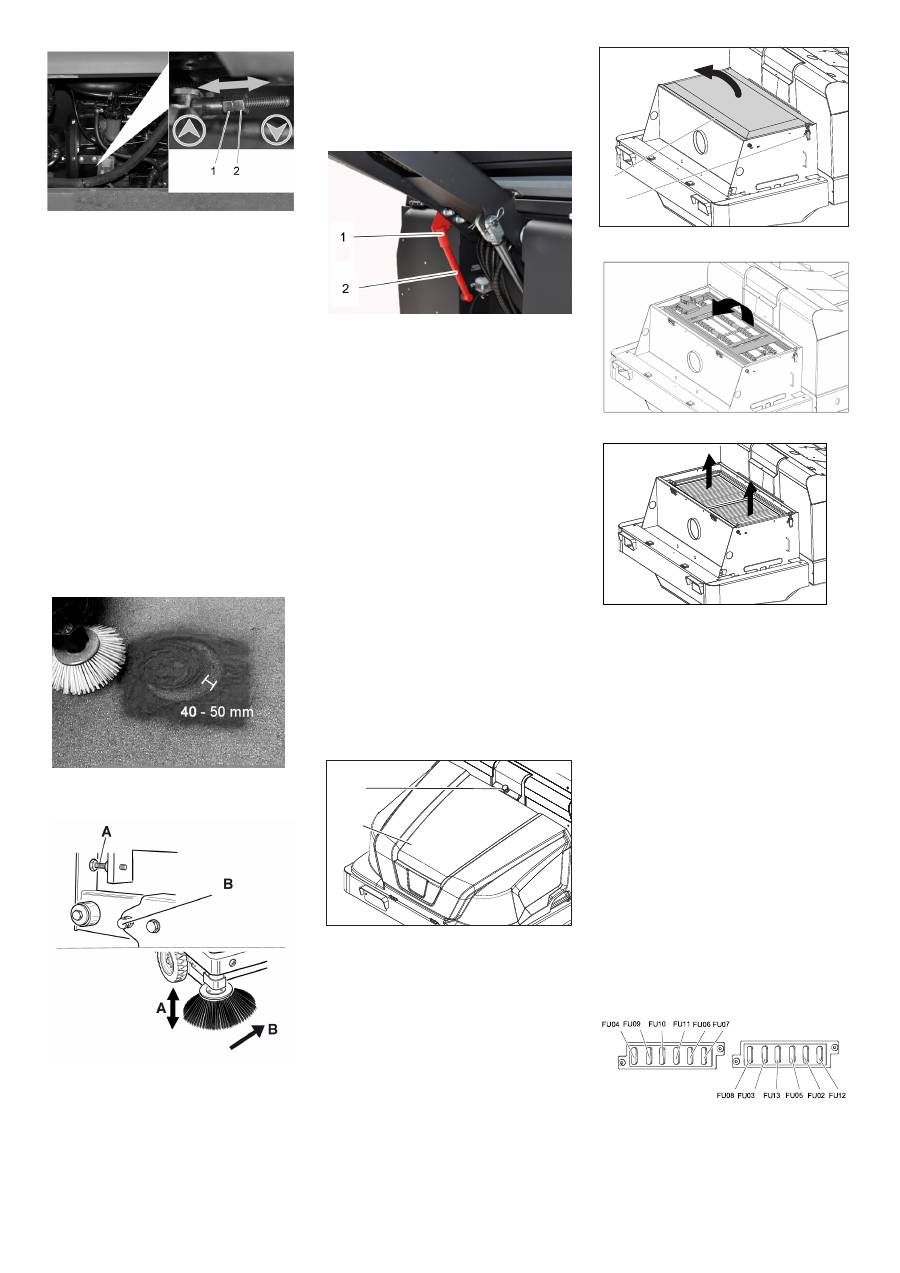

Karcher Balayeuse KM 130-300 R Bp: 1 2

     -

8

1 Seademutter

2 Kontramutter



Avage külgmine mootori kate.



Vabastage kontramutter.



Reguleerige pühkimistaset



Keerake kontramutter kinni.



Kontrollige pühkimisvaltsi pühkimista-

set.



Tõstke külgmine hari üles.



Sõitke pühkimismasin tasasele ja sile-

dale pinnale, mis on märgatavalt tolmu-

ne või kriidine.



Seadke programmilüliti pühkimisele

pühkimisvaltsi ja külgmiste harjadega.



Tõstke külgmine hari üles.



Seadke programmi lüliti sõidule.



Sõitke masin tagurpidi minema.



Kontrollige pühkimistaset.

Pühkimistaseme laius peaks olema 40-

50 mm.



Korrigeerige pühkimisasendit kahest

seadekruvist.



Kontrollige pühkimistaset.



Tõstke prahimahuti üles ja fikseerige

kinnituslatiga.



Oht

Vigastusoht! Kui prahimahuti on üles tõste-

tud, tuleb alati paigaldada kinnituslatt.



Üleval toimuva tühjendamise jaoks lü-

kake kinnituslatt üles ja torgake hoidi-

kusse (fikseeritud).

1 Kinnituslati hoidik

2 Kinnituslatt



Avage külgmine kate nagu kirjeldatud

peatükis „Pühkimisvaltsi vahetamine“.



Vabastage külgmiselt kinnitusplaadilt 6

tiibmutrit.



Vabastage eesmiselt kinnitusplaadilt 3

mutrit (SW 13).



Suruge külgmine tihend niipalju alla

(piklik auk), kuni see on põrandast 1 -

3 mm kaugusel.



Keerake kinnitusplaat kinni.



Korrake protseduuri seadme teisel kül-

jel.



Tolmufiltri puhastamiseks vajutage filtri-

puhastusseadise klahvi.

몇

Hoiatus

 Enne tolmufiltri vahetamisele asumist tüh-

jendage prahimahuti. Filtrimooduliga tööta-

des kandke tolmukaitsemaski. Järgige

peene tolmu käsitsemises ohutuseeskirju.

1 Seadme katte lukk

2 Seadme kate



Avage lukk. Selleks keerake tähtkruvi

välja.



Keerake seadme kate ette.



Avage filtrikate.



Keerake filtripuhastaja kate ette.



Vahetage tolmufilter.



Pange filtrikate jälle kinni.



Kruvige prožektorid maha.



Võtke prožektorid välja ja ühendage

pistik lahti.

Märkus:

 Jätke meelde pistikute asukohad.



Võtke prožektorid koost lahti.



Tõmmake prožekjtori korpus lahti, hoi-

des seda horisontaalselt, sest lambi

sõlm ei ole kinnitatud.



Vabastage kinnitusklamber ja võtke

hõõglamp välja.



Paigaldage uus hõõglamp.



Vastupidises järjekorras kokku panna.

Märkus:

 Suunatule hõõglambi vahetami-

seks eemaldage suunatule klaas korpuselt.



Avage turvakinnitus.



Kontrollige kaitsmeid.



Vahetage rikkis kaitsmed välja.

Märkus:

 Kaitse FU 01 (peakaitse) asub

elektroonikakorpusel

Kaitsmed FU 14, FU 15 ja FU 16 asuvad

elektroonikakorpuse sees.

Külgmise harja pühkimistaseme kontrol-

limine ja reguleerimine

Külgmiste tihendite reguleerimine

Tolmufiltri manuaalne puhastamine

Tolmufiltri vahetamine

1 2

Prožektori hõõglambi (variant) vaheta-

mine

Suunatule hõõglambi (variant) vaheta-

mine

Kaitsete vahetamine

2

1

274 ET
