Karcher Balayeuse KM 130-300 R Bp: 1 2

     -

8

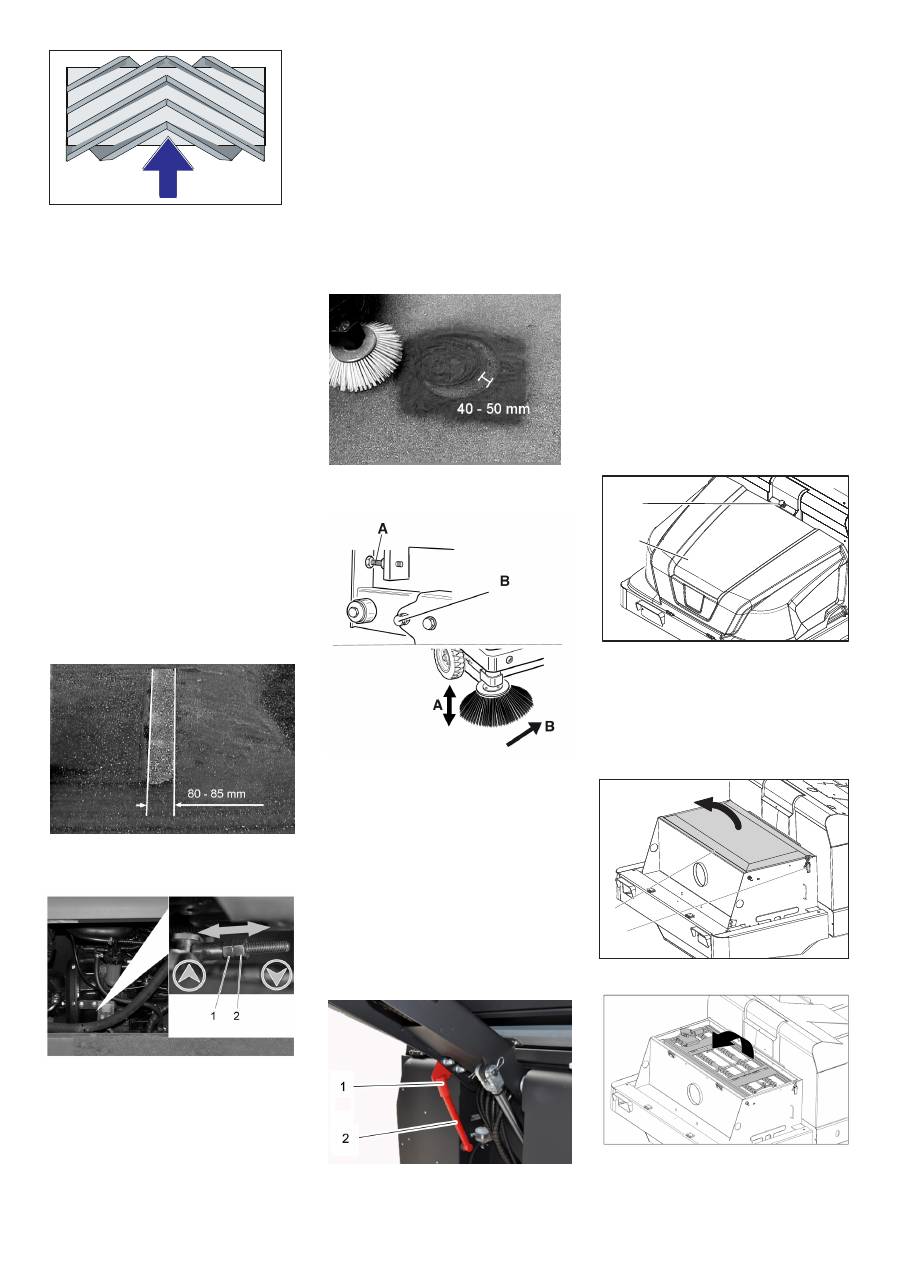

Položaj ugradnje valjka za metenje u

smeru vožnje (pogled odozgo)

Napomena:

 Pri ugradnji novog valjka za

metenje pazite na položaj garniture

č

ekinja.



Ugradite novi valjak za metenje. Žlebovi

valjaka za metenje moraju biti nataknuti

na ispuste naspramnih drža

č

a.

Napomena:

 Nakon ugradnje novog valjka

za metenje mora se iznova podesiti profil

metenja.

Napomena

: Profil metenja je fabri

č

ki

podešen na 80 mm, a u slu

č

aju istrošenosti

valjka za metenje se može kontinualno

podesiti.



Proverite pritisak vazduha u gumama.



Isklju

č

ite usisni ventilator.



Ure

đ

aj za metenje odvezite na ravnu i

glatku površinu koja je vidljivo

prekrivena prašinom ili izmrvljenom

kredom.



Programski prekida

č

 postavite na

metenje valjcima.



Programski prekida

č

 postavite u

položaj za vožnju.



Pomerite ure

đ

aj voze

ć

i ga unazad.



Proverite profil metenja.

Pometena površina treba da ima oblik

pravilnog pravougaonika širine izme

đ

u 80 i

85 mm.

1 Podešavaju

ć

a navrtka

2 Kontra-navrtka



Otvorite bo

č

nu oplatu motora.



Otpustite kontra-navrtku.



Naknadno podesite profil metenja



Zategnite kontra-navrtku.



Proverite profil metenja valjka za

metenje.



Podignite bo

č

nu metlu.



Ure

đ

aj za metenje odvezite na ravnu i

glatku površinu koja je vidljivo

prekrivena prašinom ili izmrvljenom

kredom.



Programski prekida

č

 postavite na

metenje valjcima i bo

č

nom metlom.



Podignite bo

č

nu metlu.



Programski prekida

č

 postavite u

položaj za vožnju.



Pomerite ure

đ

aj voze

ć

i ga unazad.



Proverite profil metenja.

Profil metenja bi trebao biti širok izme

đ

u

40-50 mm.



Profil metenja korigujte pomo

ć

u dva

zavrtnja za podešavanje.



Proverite profil metenja.



Podignite posudu za prljavštinu i

osigurajte je sigurnosnom polugom.



Opasnost

Opasnost od povreda! Uvek postavite

sigurnosnu polugu kada je posuda za

nakupljenu prljavštinu podignuta.



Sigurnosnu polugu za visoko

pražnjenje preklopite prema gore i

utaknite u drža

č

 (time ste je fiksirali).

1 Drža

č

 sigurnosne poluge

2 Sigurnosna poluga



Bo

č

nu oplatu otvorite kao što je opisano

u poglavlju "Zamena valjka za

metenje".



Otpustite 6 kom. leptir navrtki na

bo

č

nom limenom drža

č

u.



Otpustite 3 kom. navrtki (širine klju

č

a

13) na prednjem limenom drža

č

u.



Bo

č

nu zaptivku pritisnite na dole

(uzdužna rupa) tako da bude udaljena 1

- 3 mm od poda.



Zavijte limene drža

č

e.



Ponovite postupak na drugoj strani

ure

đ

aja.



O

č

istite filter za prašinu uz pomo

ć

prekida

č

a za

č

iš

ć

enje filtera.

몇

Upozorenje

Pre po

č

etka zamenjivanja filtera za prašinu

ispraznite posudu sa nakupljenom

prljavštinom. Prilikom radova na filterskom

sklopu nosite masku za zaštitu od prašine.

Pridržavajte se propisa o sigurnosti pri radu

sa finom prašinom.

1 Blokada poklopca ure

đ

aja

2 Poklopac ure

đ

aja



Odvijte zavrtanj sa zvezdastom glavom

kako biste otvorili blokadu.



Preklopite poklopac ure

đ

aja prema

napred.



Otvorite poklopac filtera.



Preklopite mehanizam za protresanje

filtera prema napred.

Provera i podešavanje profila metenja

valjka za metenje

Provera i podešavanje profila metenja

bo

č

ne metle

Podešavanje bo

č

nih zaptivki

Ru

č

no

č

iš

ć

enje filtera za prašinu

Zamena filtera za prašinu

1 2

2

1

250 SR
