Karcher Nettoyeur cryogénique IB 15-120: Puesta en marcha

     -

4

4 Piloto de control Dispositivo de dosifica-

ción

verde: Accionamiento correcto

rojo: Avería en accionamiento

5 Piloto de control Pistola de chorro

verde: Pistola de chorro correcta

naranja: Palanca de disparo de la pisto-

la de chorro accionado durante la co-

nexión

rojo: Pistola de chorro desenganchada

o conducto de control dañado

6 Campo indicador

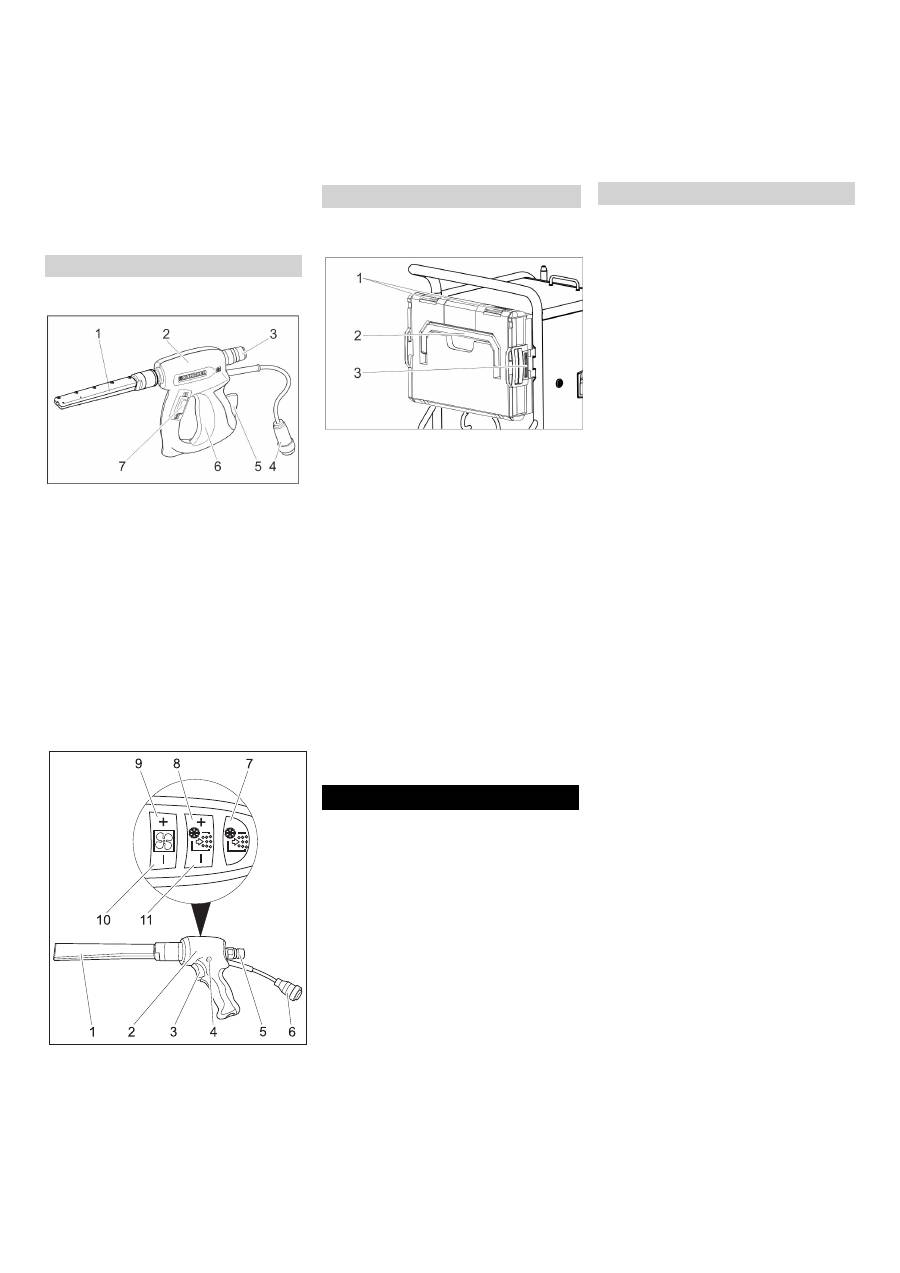

1 boquilla

2 Pistola de chorreo

3 Acoplamiento producto abrasivo-man-

guera

4 Acoplamiento línea piloto

5 Palanca de seguro

6 Palanca de disparo

7 Interruptor de modo de funcionamiento

Posición "1": Chorro de aire comprimi-

do

Posición "2": Chorro de hielo seco (aire

comprimido y pellets de hielo seco)

1 boquilla

2 Pistola de chorreo

3 Palanca de disparo

4 Cabezal de seguro

5 Acoplamiento producto abrasivo-man-

guera

6 Acoplamiento línea piloto

7 Tecla Conectar/desconectar dosifica-

ción hielo seco

Se ilumina en rojo si la dosificación de

hielo seco está desconectada

8 Tecla Aumentar dosificación hielo seco

9 Tecla Aumentar presión de chorro

10 Tecla Reducir presión de chorro

11 Tecla Reducir dosificación hielo seco

La maleta sirve para almacenar las boqui-

llas y las herramientas correspondientes.

1 Cierre

2 Asa de transporte

3 Desbloqueo



Abra las tapas.



Girar la tapa hacia abajo.

Precaución

Riesgo de daños, no colocar objetos pesa-

dos sobre la tapa abierta.



Presionar los desbloqueos y extraer la

maleta.



Girar la maleta con los cierres hacia

arriba.



Colocar un lateral de la maleta en el so-

porte y encajar.



Presionar la maleta contra el aparato y

encajar el soporte opuesto.



Peligro

Riesgo de lesiones causadas por pellets de

hielo seco en movimiento.

Examinar el estado de todos los módulos

eléctricos al preparar el aparato, especial-

mente la manguera del producto abrasivo.

Sustituir los módulos eléctricos dañados

por otros en perfecto estado.

Limpiar los módulos sucios y comprobar si

funcionan correctamente.



Colocar el aparato sobre una superficie

horizontal y plana y bloquear el freno de

estacionamiento de las ruedas girato-

rias.

Nota:

Para proteger contra el desgaste y la sucie-

dad, se puede revestir la manguera de pro-

ducto abrasivo con una manguera

protectora. Si es necesario, desplazar la

manguera protectora antes de conectar por

encima de la manguera de producto abra-

sivo.



Unir y asegurar la manguera de produc-

to abrasivo con el aparato.



Unir y asegurar la pistola de chorreo

con la manguera de producto abrasivo.



Conectar el tubo de control con el apa-

rato.



Conectar el tubo de control con la pisto-

la de chorreo.

Nota

La selección de la boquilla depende del

material del objeto a limpiar y de la sucie-

dad.

El volumen de aire disponible también tie-

ne gran influencia a la hora de elegir la bo-

quilla.

Todas las boquillas se atornillan a la rosca

de la pistola de chorreo sin necesidad de

herramientas. Las superficies de llave colo-

cadas en la boquilla sirven para aflojar bo-

quillas ajustadas con una llave de boca.

Precaución

Peligro de soldadura en frío. Untar con la

grasa suministrada la rosca de la boquilla

antes del montaje.

La siguiente tabla indica el consumo de

aire con las diferentes boquillas.

Cada boquilla está marcada con un índice

de caudal de aire de XS - XXL.

Con la tabla de boquillas se puede calcular

el consumo de aire para cada boquilla.

Dispositivo de chorro

Pistola de chorreo

Pistola pulverizadora Advanced (opcio-

nal)

Maleta para accesorios

Abrir la maleta

Separar la maleta del aparato.

Colocar la maleta en el aparato.

Puesta en marcha

Boquillas

Selección de boquilla

67 ES



-

5

Además de la boquilla de chorro redonda

suministrada, se dispone de otras boquillas

de chorro redondas con diferentes diáme-

tros.

1 Boquilla de chorro redondo, corta

2 Boquilla de chorro redondo, larga

3 Boquilla de chorro redondo, extra larga



Colocar la boquilla de chorro redonda

sobre la tubuladura roscada de la pisto-

la de chorreo y ajustar con la mano.

1 Difusor

2 tuerca de racor

3 Inserto de boquilla

La boquilla de chorro plano está compues-

ta de inserto de boquilla y difusor. Se dispo-

ne de insertos de boquilla con diferentes

diámetros.



Colocar el inserto de boquilla sobre la

tubuladura roscada de la pistola de

chorreo y ajustar con la mano.



Colocar el difusor sobre el inserto de

boquilla.



Girar el difusor de modo que el chorro

plano vaya en la dirección deseada a la

pistola de chorreo.



Ajustar la tuerca de racor manualmen-

te.

El scrambler tritura los pellets de hielo seco

y se monta entre la pistola de chorreo y la

boquilla.

La orientación de las 4 placas agujereadas

en el scrambler determina el grado de pul-

verización.

Seleccionar el grado de pulverización:

1 unión roscada

2 Depósito

3 Plancha agujereada



Desenroscar la rosca.



Extraer el depósito con las placas de

agujeros.



Colocar las placas de agujeros en el

depósito como se indica más arriba (3

posibilidades). Las medidas de la ima-

gen se refieren al tamaño de los orifi-

cios de paso.



Colocar el depósito con las placas de

agujeros en el scrambler.



Enroscar y apretar la rosca.

Rendimiento de superficie

Agresividad de

arenado

muy baja

baja

media

alta

muy alta

Presión (bar)

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Tamaño de la bo-

quilla

XS

Ø5 mm

0,40

0,70

0,90

1,10

1,30

1,60

1,80

2,00

2,30

--

--

--

--

--

--

S

Ø6 mm

0,70

1,05

1,45

1,80

2,07

2,40

2,78

3,14

3,48

3,78

4,13

4,35

4,70

5,10

5,40

M

Ø7 mm

0,93

1,38

1,85

2,28

2,64

3,05

3,63

4,03

4,57

4,80

5,30

5,80

6,22

6,65

7,15

L

Ø8 mm

1,09

1,64

2,26

2,78

3,20

3,79

4,40

4,95

5,45

5,90

6,40

7,15

7,67

8,15

8,80

XL

Ø9 mm

1,50

2,16

2,88

3,50

4,03

4,60

5,41

6,01

6,53

7,27

8,08

8,70

9,28

9,80

10,40

XXL

Ø10 mm 1,52

2,20

2,97

3,66

4,27

5,00

5,82

6,52

7,40

8,00

8,90

9,50

10,05 10,70 11,30

Consumo de aire en m

3

/min

m

3

/min

...1

Red de aire comprimido

doméstico industrial

Compresor básico

p.ej. Käser M 17, Com-

pair C 14

1...2

Red de aire comprimido

doméstico industrial

compresor pequeño

p.ej. Käser M 31, Com-

pair C 20GS

2...3

compresor medio

p.ej. Käser M 57, Com-

pair C 35

3...5

5...7

compresor medio

p.ej. Käser M 80, Com-

pair C 55

7...10

compresor grande

p.ej. Käser M 122, Com-

pair C 105

10...

compresor muy grande

p.ej. Käser M 250, Com-

pair C 200

Boquilla de chorro redonda

Boquilla de chorro plano

Scrambler (accesorios)

68 ES
