4 Spia di controllo dispositivo di dosaggio

verde: Azionamento perfetto

rosso: Guasto nel motore

5 Spia di controllo pistola a getto

verde: Pistola a getto perfetta

arancione: Leva di azionamento della

pistola a getto attivata durante l'attiva-

zione

rosso: Pistola a getto estratta o circuito

di comando danneggiato

6 Campo di visualizzazione

1 Ugello

2 Pistola a getto

3 Giunto tubo flessibile del prodotto per il

trattamento a getto

4 Giunto linea di comando

5 Leva di sicurezza

6 Leva a scatto

7 Selettore

Posizione "1": Getto ad alta pressione

Posizione "2": Getto di ghiaccio secco

(aria compressa e ghiaccio secco in

pellets)

1 Ugello

2 Pistola a getto

3 Leva a scatto

4 Pulsante di sicurezza

5 Giunto tubo flessibile del prodotto per il

trattamento a getto

6 Giunto linea di comando

7 Tasto dosaggio di ghiaccio secco on/off

La spia luminosa è rossa in caso di do-

saggio del ghiaccio a secco disattivato

8 Tasto Incremento dosaggio di ghiaccio

secco

9 Tasto Incremento pressione getto

10 Tasto Riduzione pressione getto

11 Tasto Riduzione dosaggio di ghiaccio

secco

La valigetta serve per conservare gli ugelli

e gli attrezzi appartenenti.

1 Chiusura

2 Maniglia trasporto

3 Sbloccaggio



Aprire le chiusure.



Inclinare il coperchio in basso.

Attenzione

Pericolo di danneggiamento, Non mettere

nessun oggetto pesante sul coperchio

aperto.



Premere i sbloccaggi e rimuovere la va-

ligetta.



Girare la valigetta con le chiusure rivol-

te in alto.



Appoggiare un lato della valigetta al

supporto e lasciarlo agganciare.



Premere la valigetta contro l'apparec-

chio e lasciare agganciare il supporto di

fronte.



Pericolo

Pericolo di lesioni a causa di granuli di

ghiaccio secco vaganti

Durante le operazioni preliminari sull'appa-

recchio, controllare che tutti i gruppi, in par-

ticolare il tubo flessibile del materiale di

sabbiatura, siano in perfetto stato. Sostitui-

re i gruppi danneggiati.

Pulire i gruppi sporchi e controllarne il fun-

zionamento.



Depositare l'apparecchio su una super-

ficie piana e liscia e bloccare il freno di

stazionamento delle ruote pivottanti.

Avviso:

Per la protezione da usura e sporco il tubo

flessibile del prodotto per il trattamento a

getto può essere rivestito con una guaina di

protezione. Spingere a necessità la guaina

di protezione sopra il tubo flessibile prima

di collegarlo.



Collegare e fissare l'apparecchio al

tubo flessibile del prodotto per il tratta-

mento a getto.



Collegare e fissare la pistola a getto al

tubo flessibile del prodotto per il tratta-

mento a getto.



Collegare la linea di comando all'appa-

recchio.



Collegare la linea di comando alla pisto-

la a getto.

Avvertenza

Scegliere l'ugello in funzione al materiale

costruttivo dell'oggetto da pulire e in base

allo sporco.

Il volume d'aria disponibile ha anch'esso un

influsso sulla scelta dell'ugello.

Tutti gli ugelli vanno avvitati sulla filettatura

della pistola a getto senza il relativo utensi-

le. Le superfici a chiave dell'ugello servono

per allentare gli ugelli fissati tramite una

chiave a forcella.

Attenzione

Rischio di saldatura per freddo. Applicare il

grasso in dotazione sulla filettatura

dell'ugello prima del montaggio.

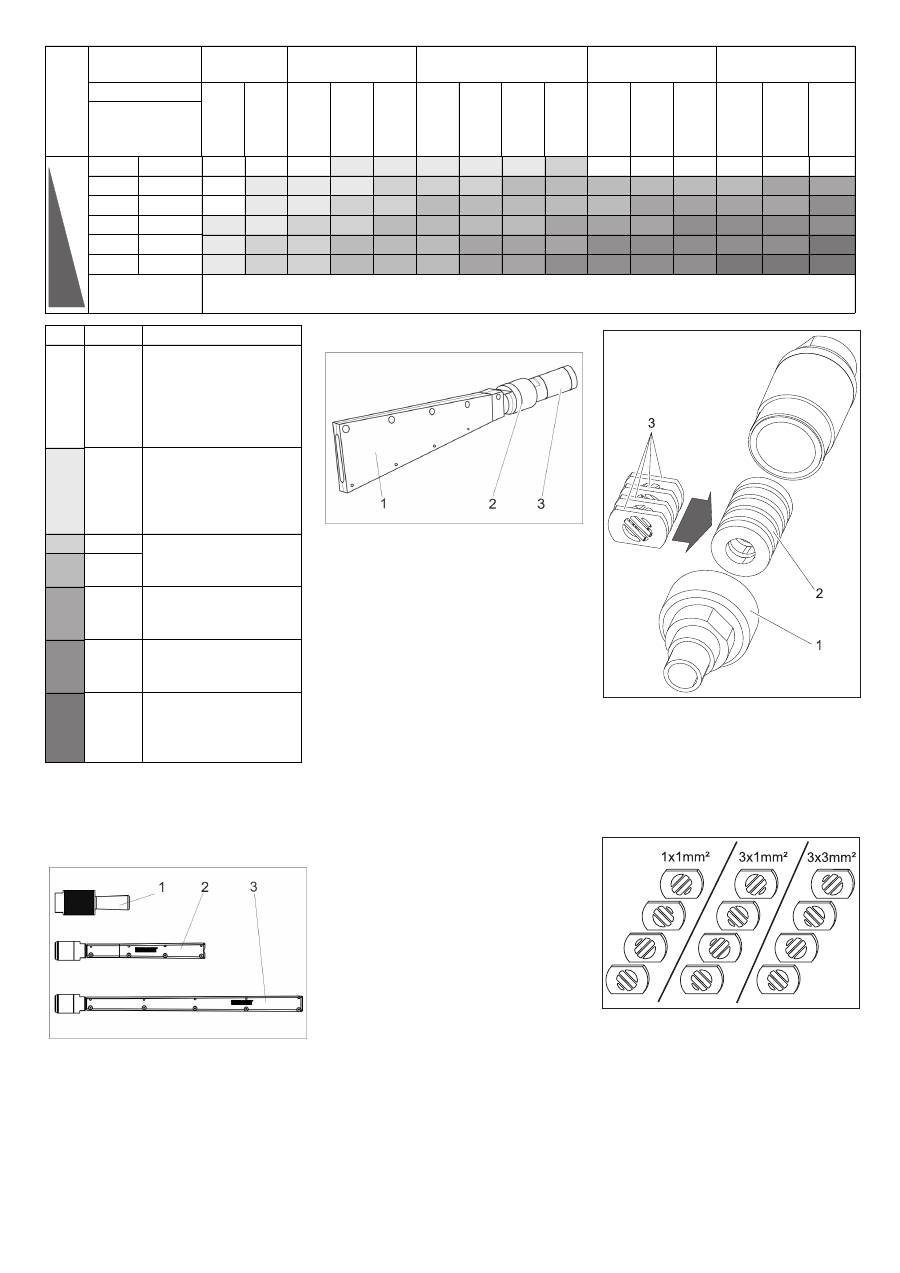

La tabella di seguito mostra il consumo

d'aria con ugelli differenti.

Ogni ugello è contrassegnato con l'indice di

quantità aria XS - XXL.

Con la tabella ugelli è possibile quindi rile-

vare il consumo d'aria per ogni ugello.

Unità a getto

Pistola a getto

Pistola a getto Advanced (opzione)

Valigetta per accessori

Apertura della valigetta

Staccare la valigetta dall'apparecchio.

Collocare la valigetta all'apparecchio.

Messa in funzione

Ugelli

Scelta degli ugelli

42 IT



-

5

Sono disponibili ulteriori ugelli a getto circo-

lare con diversi diametri (accessori) oltre

all'ugello a getto circolare fornito in dotazio-

ne.

1 Ugello a getto circolare, corto

2 Ugello a getto circolare, lungo

3 Ugello a getto circolare, extra lungo



Posizionare l'ugello a getto circolare sul

raccordo filettato della pistola a getto.

Serrare a mano.

1 Diffusore

2 Dado a risvolto

3 Attacco ugello

L'ugello o getto piatto si compone di un at-

tacco e di un diffusore. Sono disponibili at-

tacchi per ugelli con diversi diametri

(accessori).



Posizionare l'attacco dell'ugello sul rac-

cordo filettato della pistola a getto. Ser-

rare a mano.



Posizionare il diffusore sull'attacco

dell'ugello.



Girare il diffusore in modo tale che il

getto piatto si trovi nella posizione desi-

derata rispetto alla pistola a getto.



Serrare manualmente il dado di serrag-

gio.

Lo Scrambler, montato tra la pistola a getto

e l'ugello, frantuma il ghiaccio secco in pel-

lets.

La direzione delle 4 piastre forate nello

Scrambler determina il grado di sminuzza-

mento.

Selezionare il grado di sminuzzamento:

1 Raccordo a vite

2 Magazzino

3 Lastra forata



Svitare l'avvitamento.



Estrarre il magazzino con la lastra fora-

ta.



Orientare le lastre forate nel magazzino

come illustrato precedentemente (3

possibilità). Le misure nella figura si ri-

feriscono alla grandezza delle aperture

di passaggio.



Introdurre il magazzino con la lastre fo-

rate nello Scrambler.



Avvitare e stringere l'avvitamento.

Resa superficiale

Aggressività del

getto

molto insuffi-

ciente

insufficiente

media

alto

molto alta

Pressione (bar)

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Misura degli ugelli

XS

Ø5 mm

0,40

0,70

0,90

1,10

1,30

1,60

1,80

2,00

2,30

--

--

--

--

--

--

S

Ø6 mm

0,70

1,05

1,45

1,80

2,07

2,40

2,78

3,14

3,48

3,78

4,13

4,35

4,70

5,10

5,40

M

Ø7 mm

0,93

1,38

1,85

2,28

2,64

3,05

3,63

4,03

4,57

4,80

5,30

5,80

6,22

6,65

7,15

L

Ø8 mm

1,09

1,64

2,26

2,78

3,20

3,79

4,40

4,95

5,45

5,90

6,40

7,15

7,67

8,15

8,80

XL

Ø9 mm

1,50

2,16

2,88

3,50

4,03

4,60

5,41

6,01

6,53

7,27

8,08

8,70

9,28

9,80

10,40

XXL

Ø10 mm 1,52

2,20

2,97

3,66

4,27

5,00

5,82

6,52

7,40

8,00

8,90

9,50

10,05 10,70 11,30

Consumo aria in m

3

/min

m

3

/min

...1

Rete aria compressa do-

micilio industriale

Compressore per princi-

pianti

p. es. Käser M 17, Com-

pair C 14

1...2

Rete aria compressa do-

micilio industriale

Compressore piccolo

p. es. Käser M 31, Com-

pair C 20GS

2...3

Compressore medio

p. es. Käser M 57, Com-

pair C 35

3...5

5...7

Compressore medio

p. es. Käser M 80, Com-

pair C 55

7...10

Compressore grande

p. es. Käser M 122, Com-

pair C 105

10...

Compressore molto gran-

de

p. es. Käser M 250, Com-

pair C 200

Ugello a getto circolare

Ugello a getto piatto

Scrambler (accessori)
