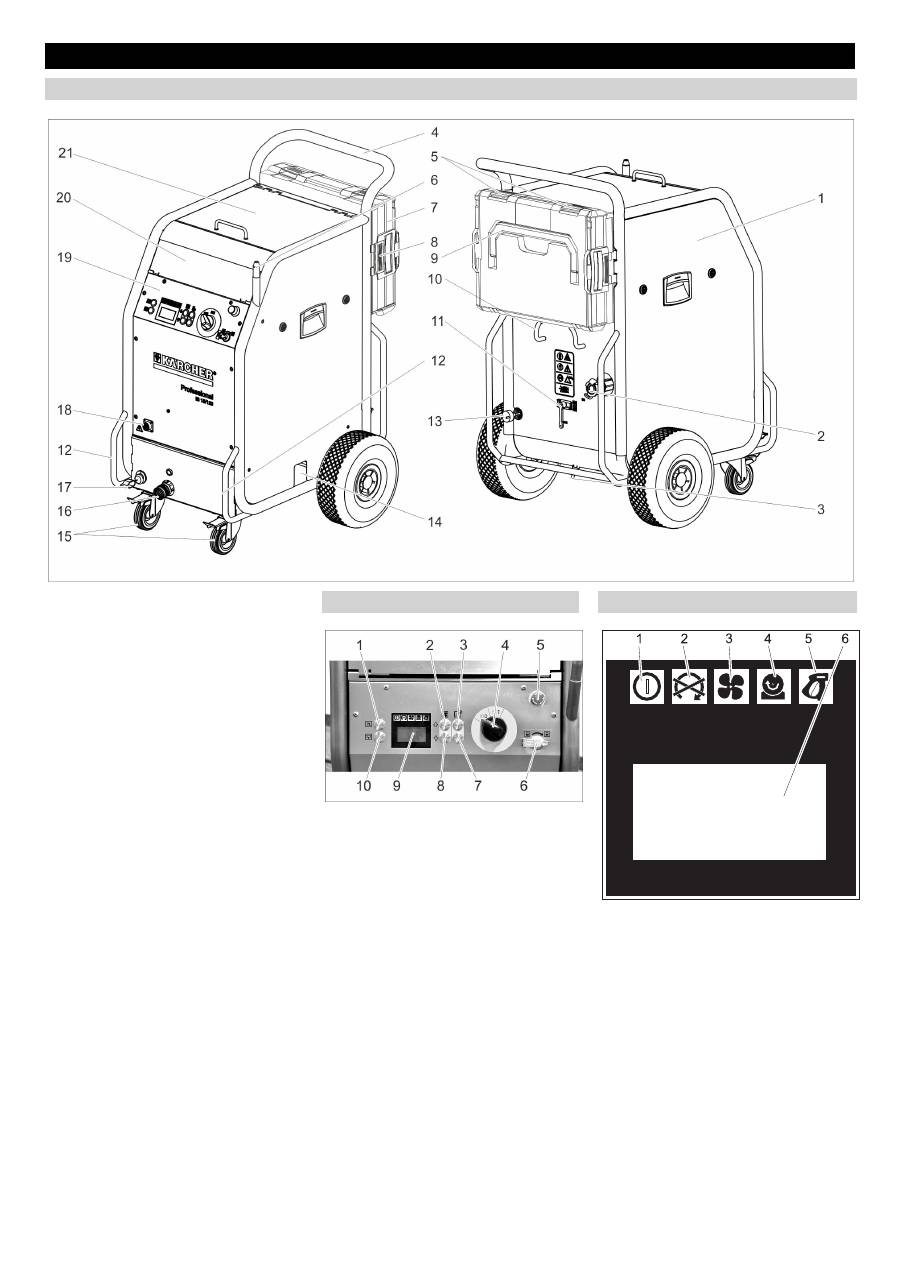

Karcher Nettoyeur cryogénique IB 15-120: Bedieningselementen

-

3

1 Zekering F1, onder de zijbekleding

2 Luchtdrukaansluiting

3 Condenswaterafvoer

4 Duwbeugel

5 Sluiting, koffer

6 Houder voor spuitpistool

7 Koffer voor accessoires

8 Ontgrendeling, kofferbevestiging

9 Draaggreep, koffer

10 Kabelhouder

11 Drukontlastklep, condensaatlediging

van de waterafscheider

12 Transportgreep, botsbeschermings-

beugel

13 Stroomkabel met stekker

14 Droogijs-uitvoer voor lediging van het

reservoir

15 Zwenkwiel met parkeerrem

16 Koppeling straalmiddel-slang

17 Aardingskabel met klem

18 Koppeling stuurleiding

19 Bedieningsveld

20 Opbergvak voor toebehoren

21 Deksel droogijsreservoir

1 Toets Statistiek, teller resetten

2 Toets Straaldruk verhogen

3 Toets Droogijsdosering verhogen

4 Apparaatschakelaar

5 Noodstopknop

6 Sleutelschakelaar

7 Toets Droogijsdosering verlagen

8 Toets Straaldruk verlagen

9 Display

10 Toets Lediging droogijsreservoir

1 Controlelampje Stuurspanning

groen: Stuurspanning ok

rood: Stuurspanning te laag

geel: Lediging droogijsreservoir actief

2 Controlelampje Noodstop

rood: Noodstopknop bediend

groen: Noodstopknop niet bediend

3 Controlelampje Perslucht

groen: Druk ok

oranje: geselecteerde straaldruk niet

bereikt

rood: Druk te laag (beneden 0,15 MPa/

1,5 bar)

4 Controlelampje Doseerapparaat

groen: Aandrijving ok

rood: Storing aan de aandrijving

Bedieningselementen

Apparaat

Bedieningsveld

Display
