Karcher Nettoyeur cryogénique IB 15-120: Mise en service

     -

4

4 Témoin de contrôle du dispositif de do-

sage

vert : Entraînement en ordre

rouge : Panne de l'entraînement

5 Témoin de contrôle du pistolet de jet

vert : pistolet de jet en ordre

orange : levier de départ du pistolet de

jet actionné lors de la mise en marche

rouge : pistolet de jet débranché ou cir-

cuit de commande endommagé

6 Champ d'affichage

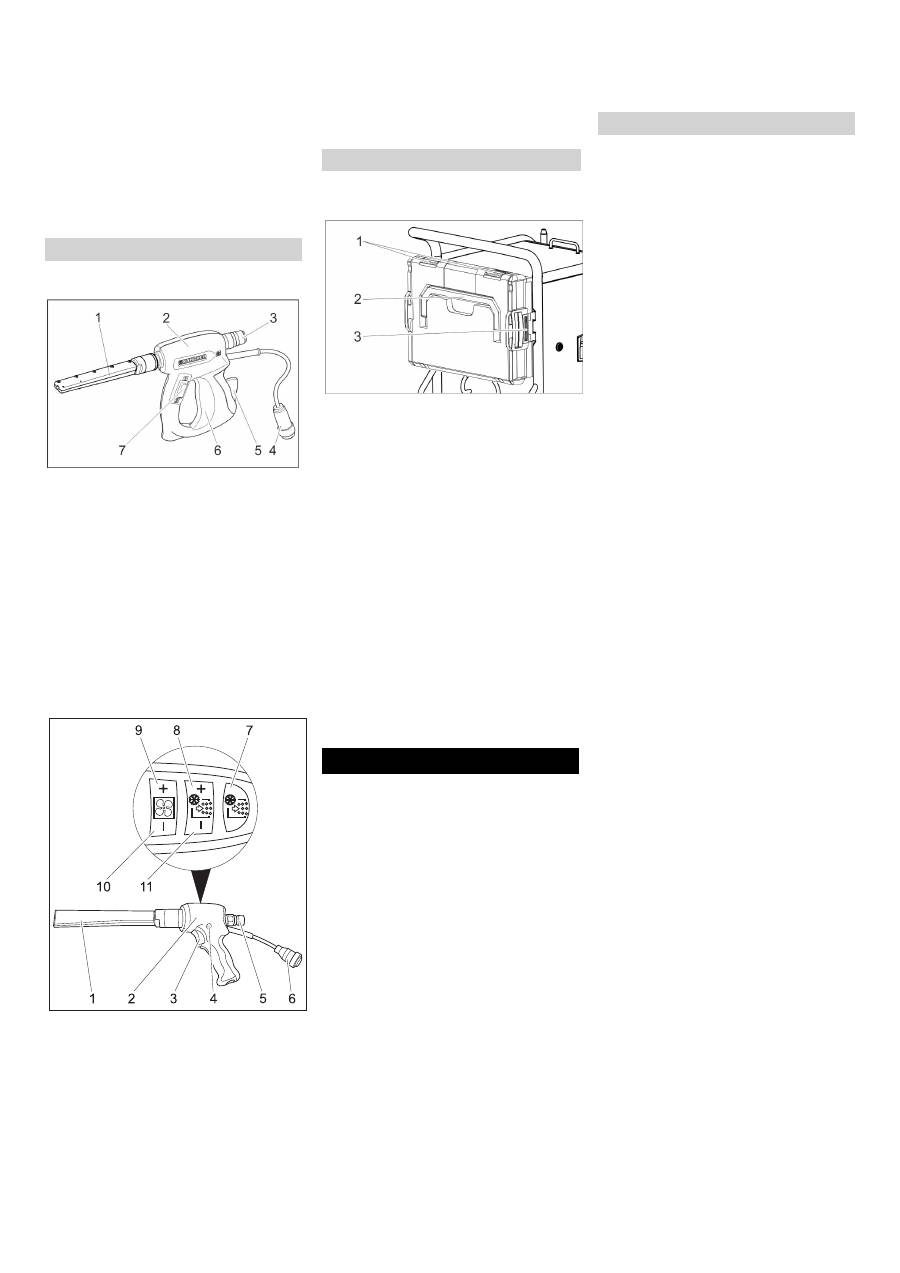

1 Buse

2 Pistolet de jet

3 Accouplement du tuyau flexible du

moyen de rayon

4 Accouplement du circuit de commande

5 Manette de sécurité

6 Levier de départ

7 Interrupteur du mode de fonctionne-

ment

Position "1" : Jet d'air comprimé

Position "2" : Jet de glace sèche (air

comprimé et pellets à glace sèche)

1 Buse

2 Pistolet de jet

3 Levier de départ

4 Bouton du fusible

5 Accouplement du tuyau flexible du

moyen de rayon

6 Accouplement du circuit de commande

7 Touche Dosage de la glace sèche

Marche/Arrêt

S'allume en rouge lorsque le dosage de

la glace sèche est arrêté

8 Touche augmenter le dosage de glace

sèche

9 Touche Augmenter la pression du jet

10 Touche Diminuer la pression du jet

11 Touche diminuer le dosage de glace

sèche

Le coffre sert au rangement des buses et

aux outils qui en font partie.

1 Fermeture

2 Poignée de transport

3 Déverrouillage



Ouvrir les orifices.



Basculer le couvercle vers le bas.

Attention

Risque d'endommagement ; ne poser au-

cun objet lourd sur le couvercle ouvert.



Appuyer sur le verrouillage et retirer le

coffre.



Tourner le coffre avec les fermetures

vers le haut.



Positionner un côté du coffre au niveau

de la fixation et l'enclencher.



Appuyer le coffre contre l'appareil et en-

clencher la fixation qui fait face.



Danger

Risque de blessure causée par des pellets

de glace sèche.

A la préparation de l'appareil, contrôler le

bon état de tous les composants, particuliè-

rement le flexible de jet. Remplacer les

composants endommagés par des nou-

veaux.

Nettoyer les composants sales et contrôler

la fonction.



Poser l'appareil sur des surfaces hori-

zontales et planes et bloquer les frein

d'immobilisation à la monture de rou-

lette.

Remarque :

Pour protéger de l'usure et de l'encrasse-

ment, le flexible d'agent de pulvérisation

peut être enfilé avec un flexible de protec-

tion. En cas de besoin, pousser le flexible

de protection avant de le connecter par le

flexible de lance.



Raccorder et s'assurer le flexible de

moyen de jet avec l'appareil.



Raccorder et s'assurer le pistolet de jet

avec le flexible de moyen de jet.



Connecter le circuit de commande avec

l'appareil.



Connecter le circuit de commande avec

le pistolet de jet.

Remarque

La sélection des buses dépend de la ma-

tière première de l'objet de nettoyage et de

la saleté.

De même, le volume d'air à disposition a

une influence déterminante sur la sélection

des buses.

Toutes les buses sont vissées sans outil

sur le filetage du pistolet de jet. Les pans à

la buse servent pour desserrer les buses

bien fixes avec un clé à fourche.

Attention

Risque de collage dû au froid. Graisser,

avant le montage, les filetages de buse

avec la graisse ci-jointe.

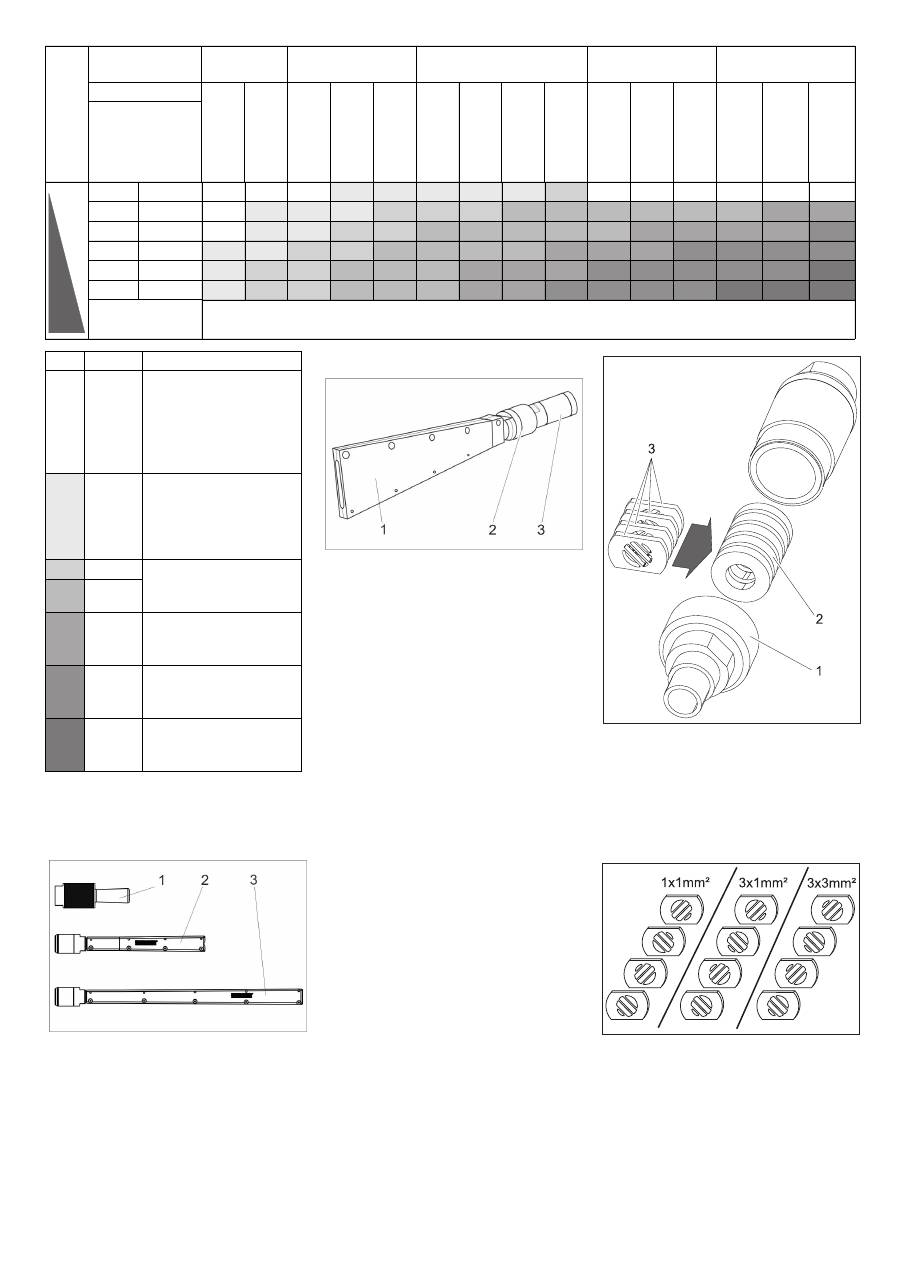

Le tableau suivant montre la consomma-

tion d'air avec des buses différentes.

Chaque buse est caractérisée par un indice

de débit d'air XS - XXL.

Avec le tableau des buses, la consomma-

tion d'air peut être ainsi calculée pour

chaque buse.

Dispositif de jet

Pistolet de sablage

Pistolet de sablage Advanced (option)

Coffre pour accessoires

Ouvrir le coffre

Séparer le coffre de l'appareil.

Mettre le coffre au niveau de l'appareil.

Mise en service

Buses

Sélection de l'injecteur

30 FR



-

5

A côté de la buse à jet rond livrée, il y a

d'autres buses à jet rond avec différentes

coupes transversales comme accessoire.

1 Buse à jet rond, courte

2 Buse à jet rond, longue

3 Buse à jet rond, extra longue



Poser la buse à jet rond sur l'embout fi-

lète du pistolet de jet et serrer manuel-

lement.

1 Diffuseur

2 Écrou chapeau

3 Embout

La buse à jet plat se compose d'un embout

et d'un diffuseur. Comm accessoire il y a

des embout avec des différentes coupes

transversales.



Poser l'embout sur l'embout filète du

pistolet de jet et serrer manuellement.



Poser le diffuseur sur l'élément de

buse.



Tourner le diffuseur ainsi que le jet plat

prend l'alignement souhaité au pistolet

de jet.



Serrer manuellement l'écrou raccord.

Le scrambler coupe les pellets à glace

sèche en petits morceaux et est monté

entre le pistolet de jet et la buse.

L'ajustage des 4 plaques perforées dans le

scrambler indique le degré de fragmenta-

tion.

Sélectionner le degré de fragmentation:

1 Fermeture

2 magasin

3 Plaque perforée



Dévisser le boulonnage.



Sortir le magsin avec les plaques perfo-

rées.



Placer les plaques perforées dans le

magasin comme indiqué ci-dessus (3

possibilités). Les dimensions de l'illus-

tration se rapportent à la taille des ou-

vertures.



Placer le magasin avec les plaques per-

forées dans le scrambler.



Visser le boulonnage et serrer à fond.

Puissance surfacique

Agressivité du sa-

blage

très faible

faible

moyen

élevé

très élevé

Pression (bar)

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Taille d'injecteur

XS

Ø5 mm

0,40

0,70

0,90

1,10

1,30

1,60

1,80

2,00

2,30

--

--

--

--

--

--

S

Ø6 mm

0,70

1,05

1,45

1,80

2,07

2,40

2,78

3,14

3,48

3,78

4,13

4,35

4,70

5,10

5,40

M

Ø7 mm

0,93

1,38

1,85

2,28

2,64

3,05

3,63

4,03

4,57

4,80

5,30

5,80

6,22

6,65

7,15

L

Ø8 mm

1,09

1,64

2,26

2,78

3,20

3,79

4,40

4,95

5,45

5,90

6,40

7,15

7,67

8,15

8,80

XL

Ø9 mm

1,50

2,16

2,88

3,50

4,03

4,60

5,41

6,01

6,53

7,27

8,08

8,70

9,28

9,80

10,40

XXL

Ø10 mm 1,52

2,20

2,97

3,66

4,27

5,00

5,82

6,52

7,40

8,00

8,90

9,50

10,05 10,70 11,30

Consommation d'air en m

3

/min

m

3

/min

...1

Réseau d'air comprimé

industriel

Amorceur du compres-

seur

par ex. Käser M 17,

Compair C 14

1...2

Réseau d'air comprimé

industriel

petit compresseur

par ex. Käser M 31,

Compair C 20GS

2...3

compresseur moyen

par ex. Käser M 57,

Compair C 35

3...5

5...7

compresseur moyen

par ex. Käser M 80,

Compair C 55

7...10

grand compresseur

par ex. Käser M 122,

Compair C 105

10...

très grand compresseur

par ex. Käser M 250,

Compair C 200

Buse à jet rond

Buse à jet plat

Scrambler (accessoire)
