Karcher Nettoyeur cryogénique IB 15-120: Inbetriebnahme

     -

4

5 Kontrollleuchte Strahlpistole

grün: Strahlpistole in Ordnung

orange: Abzugshebel der Strahlpistole

während dem Einschalten betätigt

rot: Strahlpistole ausgesteckt oder

Steuerleitung beschädigt

6 Anzeigefeld

1 Düse

2 Strahlpistole

3 Kupplung Strahlmittel-Schlauch

4 Kupplung Steuerleitung

5 Sicherungshebel

6 Abzugshebel

7 Betriebsartschalter

Stellung „1“: Druckluftstrahl

Stellung „2“: Trockeneisstrahl (Druck-

luft und Trockeneispellets)

1 Düse

2 Strahlpistole

3 Abzugshebel

4 Sicherungsknopf

5 Kupplung Strahlmittel-Schlauch

6 Kupplung Steuerleitung

7 Taste Trockeneis-Dosierung Ein/Aus

Leuchtet rot bei ausgeschalteter Tro-

ckeneis-Dosierung

8 Taste Trockeneis-Dosierung erhöhen

9 Taste Strahldruck erhöhen

10 Taste Strahldruck verringern

11 Taste Trockeneis-Dosierung verringern

Der Koffer dient zur Aufbewahrung der Dü-

sen und zugehörigem Werkzeug.

1 Verschluss

2 Tragegriff

3 Entriegelung



Verschlüsse öffnen.



Deckel nach unten schwenken.

Vorsicht

Beschädigungsgefahr, Keine schweren

Gegenstände auf den geöffneten Deckel

legen.



Entriegelungen drücken und Koffer ab-

nehmen.



Koffer mit den Verschlüssen nach oben

drehen.



Eine Seite des Koffers an die Halterung

setzen und einrasten.



Koffer gegen das Gerät drücken und

gegenüberliegende Halterung einras-

ten.



Gefahr

Verletzungsgefahr durch herumfliegende

Trockeneispellets.

Beim Vorbereiten des Gerätes alle Bau-

gruppen, insbesondere den Strahlmittel-

Schlauch auf ordnungsgemäßen Zustand

untersuchen. Beschädigte Baugruppen

durch einwandfreie ersetzen.

Verschmutzte Baugruppen reinigen und

auf ordnungsgemäße Funktion prüfen.



Gerät auf einer waagrechten, ebenen

Fläche abstellen und Feststellbremsen

der Lenkrollen blockieren.

Hinweis:

Zum Schutz vor Abnützung und Ver-

schmutzung kann der Strahlmittelschlauch

mit einem Schutzschlauch überzogen wer-

den. Bei Bedarf Schutzschlauch vor dem

Anschließen über den Strahlschlauch

schieben.



Strahlmittelschlauch mit dem Gerät ver-

binden und sichern.



Strahlpistole mit dem Strahlmittel-

Schlauch verbinden und sichern.



Steuerleitung mit dem Gerät verbinden.



Steuerleitung mit der Strahlpistole ver-

binden.

Hinweis

Die Auswahl der Düse ist abhängig vom

Werkstoff des Reinigungsobjekts und der

Verschmutzung.

Ebenso hat das zur Verfügung stehende

Luftvolumen einen maßgeblichen Einfluss

auf die Düsenwahl.

Alle Düsen werden ohne Werkzeug auf das

Gewinde der Strahlpistole aufgeschraubt.

Die an der Düse angebrachten Schlüssel-

flächen dienen zum Lösen festsitzender

Düsen mit einem Gabelschlüssel.

Vorsicht

Gefahr von Kaltverschweißung. Düsenge-

winde vor der Montage mit dem beiliegen-

den Fett bestreichen.

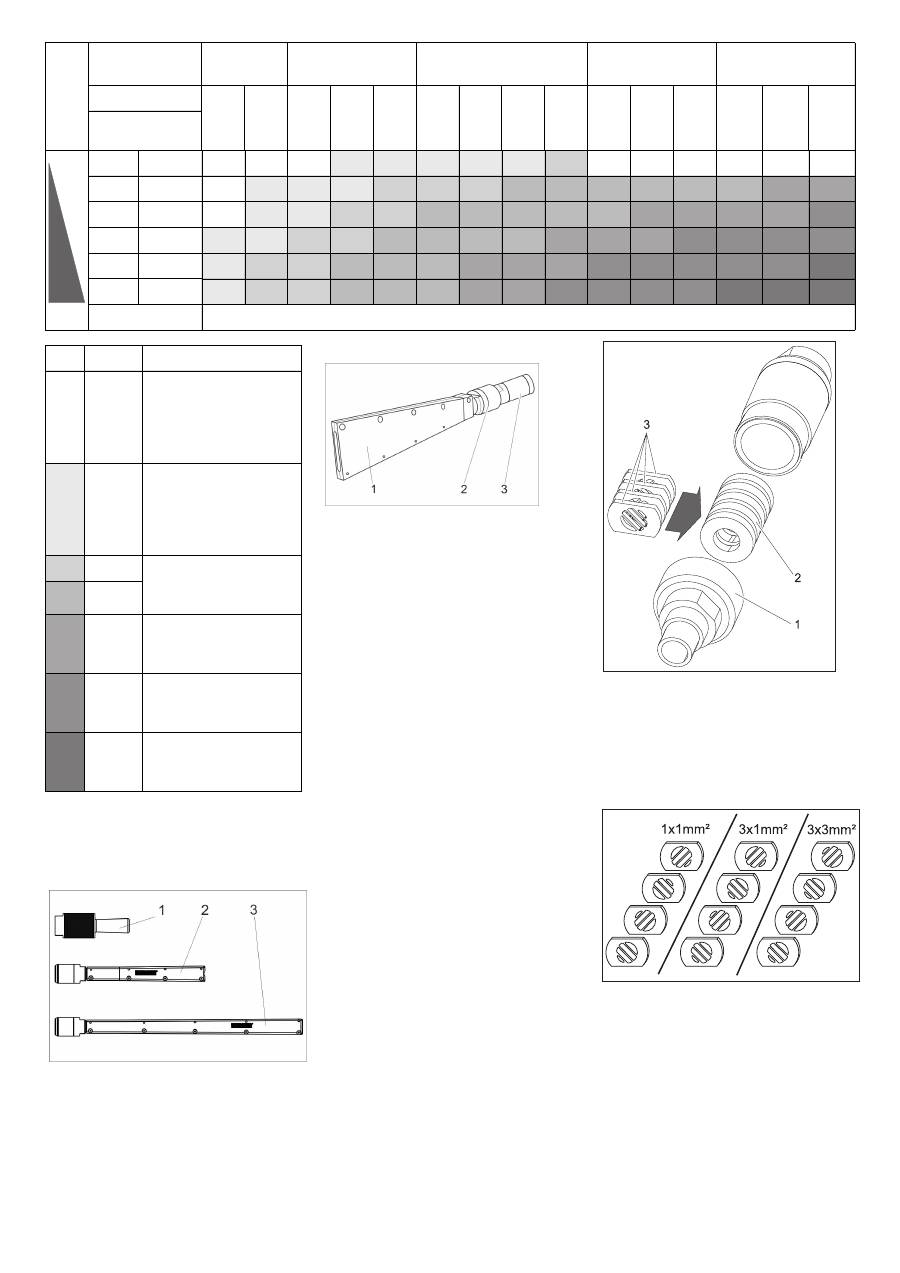

Die nachfolgende Tabelle zeigt den Luft-

verbrauch bei unterschiedlichen Düsen.

Jede Düse ist mit Luftmengenindex XS -

XXL gekennzeichnet.

Mit der Düsentabelle kann somit für jede

Düse der Luftverbrauch ermittelt werden.

Strahleinrichtung

Strahlpistole

Strahlpistole Advanced (Option)

Koffer für Zubehör

Koffer öffnen

Koffer vom Gerät trennen.

Koffer am Gerät anbringen.

Inbetriebnahme

Düsen

Düsenauswahl

6 DE



-

5

Neben der mitgelieferten Rundstrahldüse

stehen weitere Rundstrahldüsen mit ver-

schiedenen Querschnitten als Zubehör zur

Verfügung.

1 Rundstrahldüse, kurz

2 Rundstrahldüse, lang

3 Rundstrahldüse, extra lang



Rundstrahldüse auf den Gewindestut-

zen der Strahlpistole aufsetzen und von

Hand festziehen.

1 Diffusor

2 Überwurfmutter

3 Düseneinsatz

Die Flachstrahldüse besteht aus Düsenein-

satz und Diffusor. Als Zubehör stehen Dü-

seneinsätze mit verschiedenem

Querschnitt zur Verfügung.



Düseneinsatz auf den Gewindestutzen

der Strahlpistole aufsetzen und von

Hand festziehen.



Diffusor auf den Düsenaufsatz aufset-

zen.



Diffusor so drehen, dass der Flach-

strahl die gewünschte Ausrichtung zur

Strahlpistole einnimmt.



Überwurfmutter von Hand festziehen.

Der Scrambler zerkleinert die Trockeneis-

pellets und wird zwischen Strahlpistole und

Düse montiert.

Die Ausrichtung der 4 Lochplatten im

Scrambler gibt den Grad der Zerkleinerung

vor.

Grad der Zerkleinerung auswählen:

1 Verschraubung

2 Magazin

3 Lochplatte



Verschraubung abschrauben.



Magazin mit Lochplatten herausneh-

men.



Lochplatten wie oben gezeigt im Maga-

zin anordnen (3 Möglichkeiten). Die

Maßangabe im Bild bezieht sich auf die

Größe der Durchlassöffnungen.



Magazin mit Lochplatten in den Scram-

bler einsetzen.



Verschraubung aufschrauben und fest-

ziehen.

Flächenleistung

Strahlagressivi-

tät

sehr gering

gering

mittel

hoch

sehr hoch

Druck (bar)

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Düsengröße

XS

Ø5 mm

0,40

0,70

0,90

1,10

1,30

1,60

1,80

2,00

2,30

--

--

--

--

--

--

S

Ø6 mm

0,70

1,05

1,45

1,80

2,07

2,40

2,78

3,14

3,48

3,78

4,13

4,35

4,70

5,10

5,40

M

Ø7 mm

0,93

1,38

1,85

2,28

2,64

3,05

3,63

4,03

4,57

4,80

5,30

5,80

6,22

6,65

7,15

L

Ø8 mm

1,09

1,64

2,26

2,78

3,20

3,79

4,40

4,95

5,45

5,90

6,40

7,15

7,67

8,15

8,80

XL

Ø9 mm

1,50

2,16

2,88

3,50

4,03

4,60

5,41

6,01

6,53

7,27

8,08

8,70

9,28

9,80

10,40

XXL

Ø10 mm 1,52

2,20

2,97

3,66

4,27

5,00

5,82

6,52

7,40

8,00

8,90

9,50

10,05 10,70 11,30

Luftverbrauch in m

3

/min

m

3

/min

...1

Industrielles Haus-

Druckluftnetz

Einsteiger Kompressor

z. B. Käser M 17,

Compair C 14

1...2

Industrielles Haus-

Druckluftnetz

kleiner Kompressor

z. B. Käser M 31,

Compair C 20GS

2...3

mittlerer Kompressor

z. B. Käser M 57,

Compair C 35

3...5

5...7

mittlerer Kompressor

z. B. Käser M 80,

Compair C 55

7...10

großer Kompressor

z. B. Käser M 122,

Compair C 105

10...

sehr großer Kompressor

z. B. Käser M 250,

Compair C 200

Rundstrahldüse

Flachstrahldüse

Scrambler (Zubehör)

7 DE
