Karcher Nettoyeur cryogénique IB 15-120: Idrifttagning

     -

4

5 Kontrollampa strålpistol

grön: Strålpistol fungerar

orange: Strålpistolens startspak aktive-

rad under uppstarten.

röd: Strålpistolen urtagen eller styrled-

ning skadad

6 Indikeringsfält

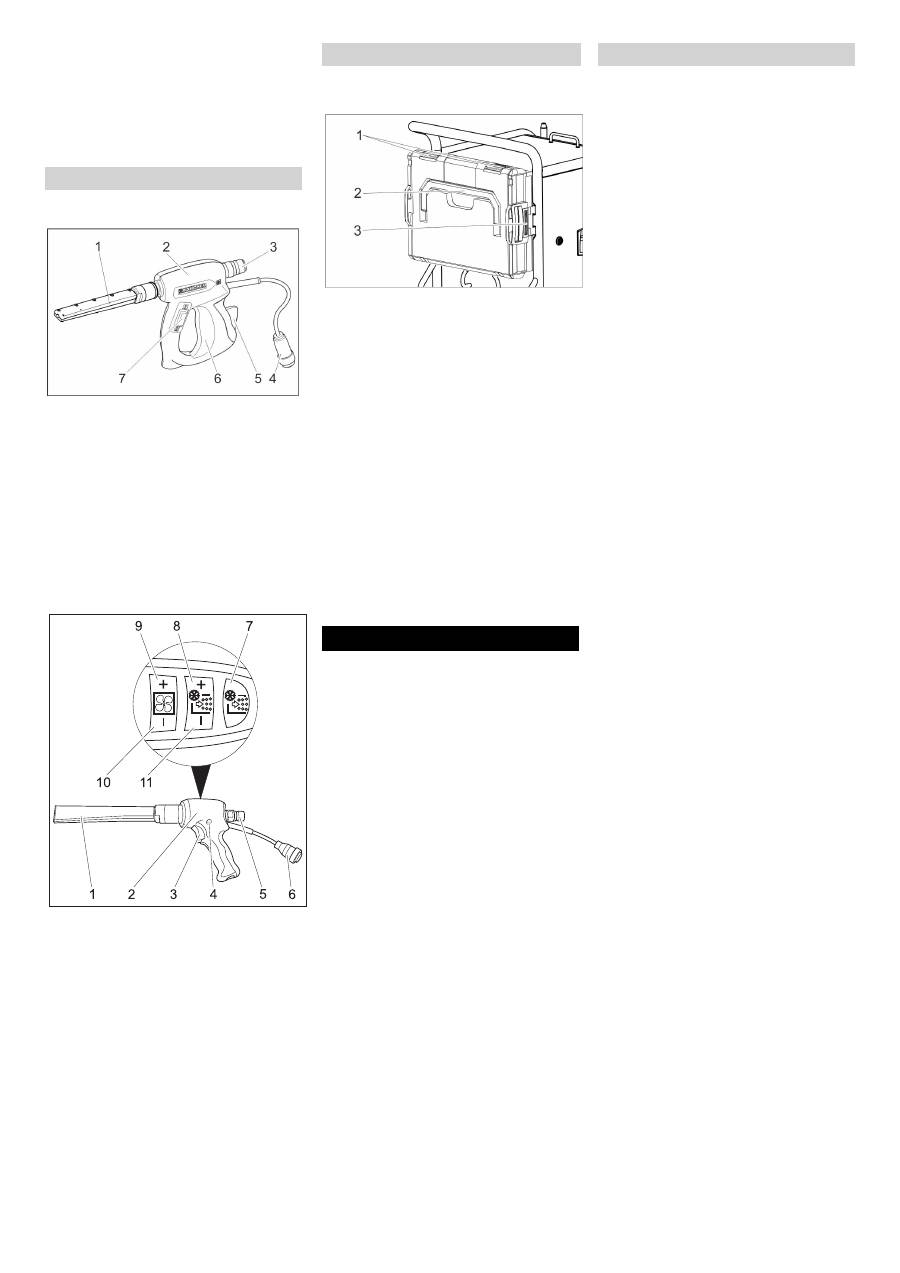

1 Munstycke

2 Strålspruta

3 Koppling med strålmedelslang

4 Koppling styrledning

5 Säkerhetsspak

6 Startspak

7 Programväljare

Position "1": Tryckluftstråle

Position "2": Torrisstråle (tryckluft och

torrispellets)

1 Munstycke

2 Strålspruta

3 Startspak

4 Låsknapp

5 Koppling med strålmedelslang

6 Koppling styrledning

7 Knapp Torrisdosering på/av

Lyser röd när torrisdoseringen är av-

stängd

8 Knapp Öka torrisdosering

9 Knapp Öka stråtryck

10 Knapp Minska stråltryck

11 Knapp Minska torrisdosering

Väskan används för förvaring av munstyck-

en och tillhörande verktyg.

1 Tillslutning

2 Bärhandtag

3 Spärr



Öppna tillslutningarna.



Fäll ned locket.

Varning

Risk för materialskador, lägg inga tunga fö-

remål på det öppna locket.



Tryck på upplåsningsspärren och ta

bort väskan.



Vrid väskan med låsen uppåt.



Sätt i en av väskans sidor i fästet och

haka fast den.



Tryck väskan mot maskinen och haka

fast fästet på den motsatta sidan.



Fara

Risk för skador på grund av omkringflygan-

de torrispellets.

Kontrollera korrektheten hos alla kompo-

nentgrupper, speciellt strålmedelsslangen,

när aggregatet förbereds. Ersätt skadade

komponentgrupper med nya.

Rengör nedsmutsade maskinkomponenter

och kontrollera att funktionen är korrekt.



Placera aggregatet på vågrätt, jämnt

underlag och spärra styrrullarnas par-

keringsbroms.

Observera:

Som skydd mot avnötning och nedsmuts-

ning kan strålmedelsslangen dras över

med en skyddsslang. Skjut vid behov över

skyddsslangen över strålslangen innan an-

slutning.



Anslut strålmedelsslangen till aggrega-

tet och säkra den.



Anslut strålsprutan till strålmedelslang-

en och säkra den.



Förbind styrledning med aggregatet.



Förbind styrledning med strålspruta.

Observera

Munstycke väljs mot bakgrund av arbets-

material hos det objekt som ska rengöras

samt nedsmutsningsgraden.

På samma sätt har den luftvolym som står

till förfogande en avgörande roll vid val av

munstycke.

Alla munstycken skuvas fast på strålspru-

tans gängning utan verktyg. På munstycket

placerade nyckelytor är avsedda att använ-

das när fastsittande munstycken ska los-

sas medhjälp av u-nyckel.

Varning

Fara på grund av kallsvetsning. Stryk med-

följande fett på munstycksgängningen före

montering.

Den följande tabellen visar luftförbrukning-

en för olika munstycken.

Varje munstycke är märkt med luftmängds-

index XS - XXL.

Med tabellen för munstycken kan man där-

med bestämma luftförbrukningen för varje

munstycke.

Strålanordning

Strålspruta

Strålspruta Advanced (tillval)

Väska för tillbehör

Öppna väska

Ta bort väskan från maskinen.

Fästa väskan på maskinen.

Idrifttagning

Munstycken

Munstycken

116 SV



-

5

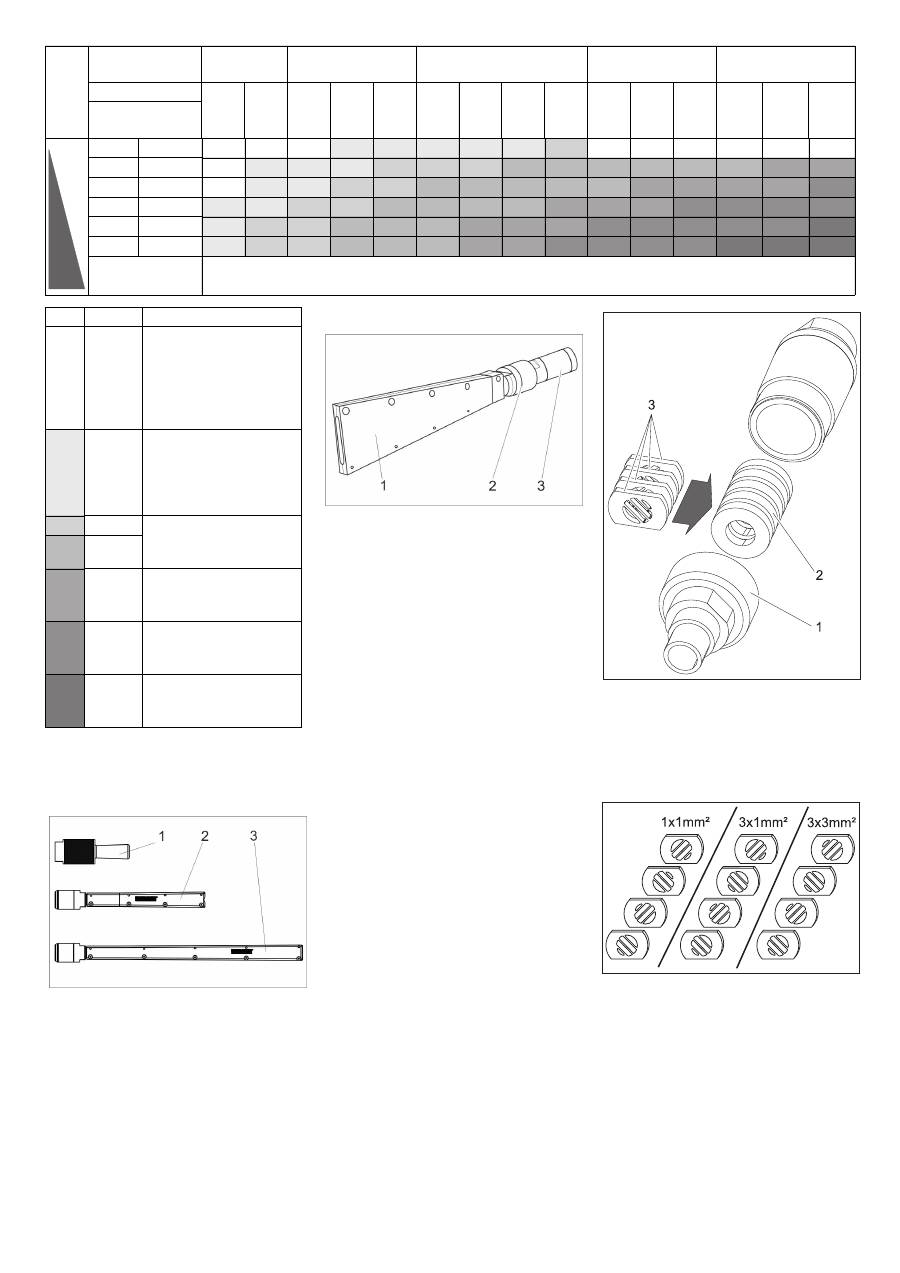

Förutom medföljande rundstrålmunstycke

finns ytterligare rundstrålmunstycken med

varierande diameter att få som tillbehör.

1 Rundstrålemunstycke, kort

2 Rundstrålemunstycke, långt

3 Rundstrålemunstycke, extra långt



Sätt rundstrålmunstycket på strålspru-

tans gängningsfäste och vrid fast för

hand.

1 Diffusor

2 Mantelmutter

3 Munstycksinsats

Flatstrålmunstycket består av munstycks-

insats och diffusor. Som tillbehör kan mun-

stycksinsatser med varierande diameter

fås.



Sätt munstycksinsats på strålsprutans

gängningsfäste och vrid fast för hand.



Sätt diffusor på munstycksinsatsen.



Vrid diffusor på sådant sätt att flatstrå-

len får önskad riktning mot strålsprutan.



Drag fast mantelmuttter för hand.

Scramblern delar torrispelletsen i mindre

bitar och den monteras mellan strålspruta

och munstycke.

Inställningen av de fyra hålplattorna i

scramblern avgör graden av finfördelning-

en.

Välj finfördelningsgrad:

1 Skruvkoppling

2 Magasin

3 Hålskiva



Skruva bort skruvkopplingen.



Tag ut magasinet med hålskivorna.



Följ instruktionen ovan när hålskivorna

sätts in i magasinet (tre möjligheter).

Måttuppgiften i bilden baserar på storle-

ken hos genomströmningsöppningen.



Sätt in magasin med hålskivor i Scram-

blern.



Skruva på skruvkopplingen och drag

fast den.

Yteffekt

Strålens aggres-

sivitet

mycket låg

låg

medel

hög

mycket hög

Tryck (bar)

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Storlek mun-

stycke

XS

Ø5 mm

0,40

0,70

0,90

1,10

1,30

1,60

1,80

2,00

2,30

--

--

--

--

--

--

S

Ø6 mm

0,70

1,05

1,45

1,80

2,07

2,40

2,78

3,14

3,48

3,78

4,13

4,35

4,70

5,10

5,40

M

Ø7 mm

0,93

1,38

1,85

2,28

2,64

3,05

3,63

4,03

4,57

4,80

5,30

5,80

6,22

6,65

7,15

L

Ø8 mm

1,09

1,64

2,26

2,78

3,20

3,79

4,40

4,95

5,45

5,90

6,40

7,15

7,67

8,15

8,80

XL

Ø9 mm

1,50

2,16

2,88

3,50

4,03

4,60

5,41

6,01

6,53

7,27

8,08

8,70

9,28

9,80

10,40

XXL

Ø10 mm 1,52

2,20

2,97

3,66

4,27

5,00

5,82

6,52

7,40

8,00

8,90

9,50

10,05 10,70 11,30

Luftförbrukning i m

3

/min

m

3

/min

...1

Industriellt hus-trycklufts-

nät

Kompressor för nya an-

vändare

t.ex. Käser M 17,

Compair C 14

1...2

Industriellt hus-trycklufts-

nät

liten kompressor

t.ex. Käser M 31,

Compair C 20GS

2...3

medelstor kompressor

t.ex. Käser M 57,

Compair C 35

3...5

5...7

medelstor kompressor

t.ex. Käser M 80,

Compair C 55

7...10

stor kompressor

t.ex. Käser M 122,

Compair C 105

10...

mycket stor kompressor

t.ex. Käser M 250,

Compair C 200

Rundstrålmunstycke

Flatstrålmunstycke

Scrambler (tillbehör)
