Karcher PC 60-130 T: Inbetriebnahme

     -

4

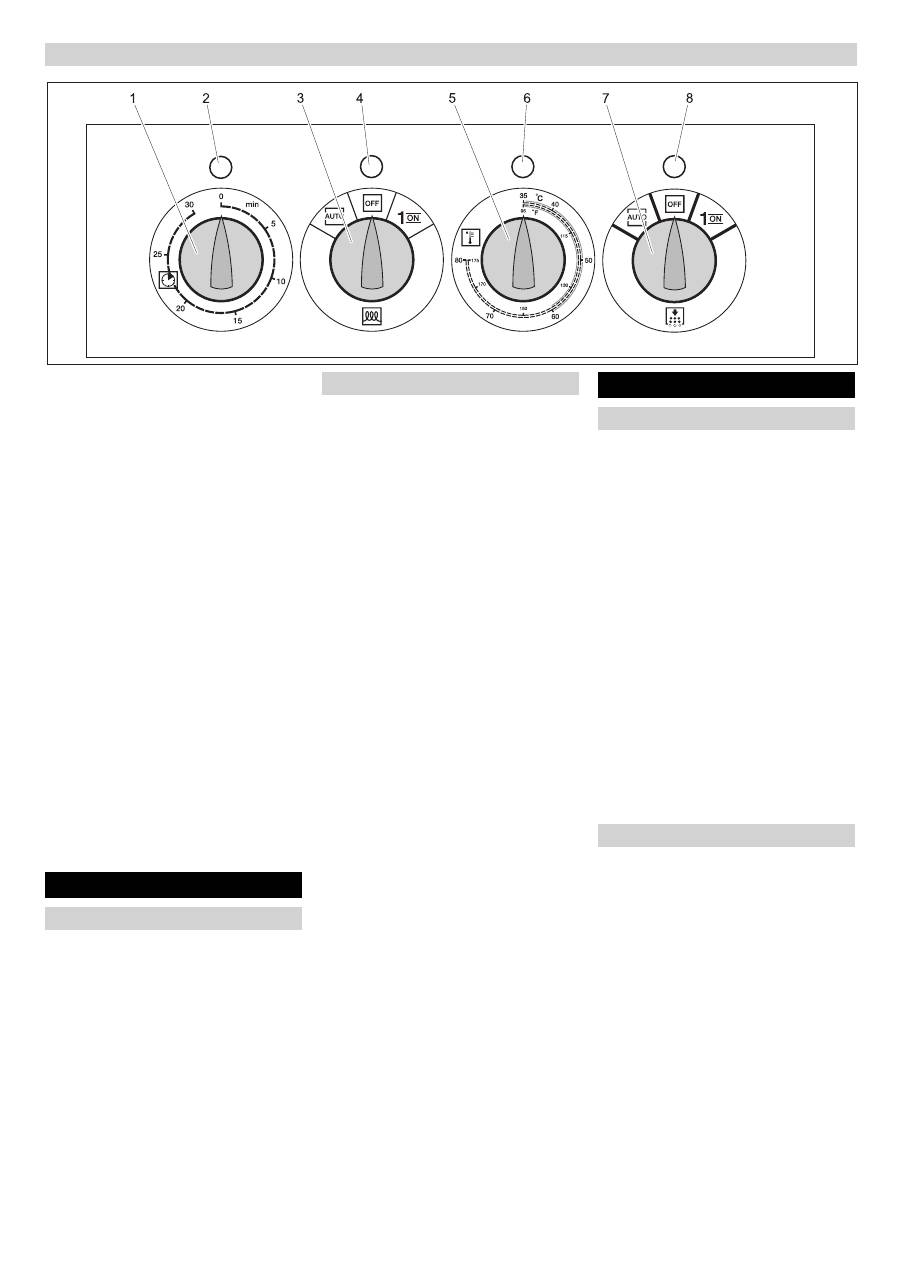

1 Zeitschalter

2 Kontrollleuchte Betriebszustand

grün: Not-Aus-Hauptschalter einge-

schaltet

gelb: Reinigungsprozess aktiv

rot: Drehteller überlastet

3 Schalter Heizung

AUTO: Heizung wird vom Timer (Opti-

on) gesteuert

OFF: Heizung aus

1/ON: Heizung ein

4 Kontrollleuchte Heizung

grün: Heizung freigegeben

rot: Wassermangel

5 Temperaturregler

6 Kontrollleuchte Temperatur

grün: gewählte Temperatur ist erreicht

gelb: Heizung aktiv, gewählte Tempe-

ratur noch nicht erreicht

rot: Übertemperatur (über 94 °C), Tem-

peraturbegrenzer hat ausgelöst

7 Schalter Skimmer (Option)

AUTO: Skimmer wird vom Timer (Opti-

on) gesteuert

OFF: Skimmer ist ausgeschaltet

1/ON: Skimmer ist eingeschaltet

8 Kontrollleuchte Skimmer

grün: Skimmer ist aktiv



Gefahr

Der elektrische Anschluss des Gerätes darf

nur von einer Elektrofachkraft durchgeführt

werden.

Anschlusswerte siehe Technische Daten

und Typenschild.

Hinweis

Nach elektrischem Anschluss des Gerätes,

Drehrichtung des Pumpenmotors auf

Rechtslauf überprüfen.

–

Lüfterrad des Pumpenmotors muss

sich in Pfeilrichtung drehen.

Î

Gerät am Aufstellungsort waagerecht

ausrichten.

Î

Feststellbremsen der Lenkrollen arre-

tieren.

Î

Sicherstellen, dass der Ablasshahn ge-

schlossen ist.

Î

Gerätehaube öffnen.

Î

Hauptschalter einschalten.

Î

Erstbefüllung: Wasser in Behälter Rei-

nigungslösung einfüllen, bis Kontroll-

leuchte Heizung erlischt oder grün

leuchtet.

Î

Gerätehaube schließen.

Î

Temperaturregler auf gewünschte Reini-

gungstemperatur (max. 80 °C) stellen.

Î

Heizung einschalten. Kontrollleuchte

Heizung leuchtet grün.

Die Kontrollleuchte Temperatur leuchtet

während des Aufheizvorgangs gelb und

wechselt bei Erreichen der gewählten Tem-

peratur auf grün.

Î

Gerätehaube öffnen.

Î

Reinigungsmittel nach Anweisung der

Produktinformation in den Behälter Rei-

nigungslösung hinzugeben und einen

kurzen Reinigungszyklus starten.

Hinweis

Der Betrieb ist auch vor Erreichen der ge-

wählten Reinigungstemperatur möglich.

Der Reinigungsablauf erfolgt vollautomatisch.

Î

Zu reinigende Teile (max. 130 kg) gleich-

mäßig auf dem Drehteller verteilen.

Î

Gerätehaube schließen und verriegeln.

Î

Reinigungszeit an Zeitschalter (max. 30 Mi-

nuten) einstellen.

Die Kontrollleuchte Betriebszustand leuch-

tet gelb. Nach Ablauf der vorgewählten

Reinigungszeit wechselt die Kontrolllampe

Betriebszustand auf grün, der Reinigungs-

vorgang ist beendet.



Gefahr

Verbrühungsgefahr durch Heißdampf! Ge-

rätehaube nach Ende des Reinigungsvor-

gans erst öffnen, wenn der Dampf durch

den Dampfabzug entwichen ist.

Î

Gerätehaube öffnen.



Gefahr

Verbrennungsgefahr! Gereinigte Teile vor

Entnahme ausreichend abkühlen lassen.

Î

Schutzhandschuhe anziehen.

Î

Gereinigte Teile entnehmen.

Der Reinigungsvorgang kann auf 3 Arten

unterbrochen werden:

1 Zeitschalter manuell rückstellen.

2 Ausschalten des Hauptschalters.

3 Öffnen der Gerätehaube (nicht empfoh-

len, da starker Dampfaustritt).

Bei längeren Betriebsunterbrechungen ist

es sinnvoll, den Schalter Heizung auf

„OFF“ zu drehen.

Bedienfeld

Inbetriebnahme

Stromanschluss

Betriebsbereitschaft herstellen

Bedienung

Betrieb

Betrieb unterbrechen

6 DE
