Karcher Monobrosse ultra-haute-vitesse BDP 50-2000 RS Bp Pack: Puesta en marcha

     -

4

Cuando está parado, se evita que el apara-

to ruede con un freno de estacionamiento

eléctrico. Para empujar el aparato se debe

desbloquear el freno de estacionamiento.



Girar el volante hacia la izquierda para

que se puede acceder mejor a la palan-

ca de desbloqueo.



Para desbloquear el freno de estacio-

namiento, desplazar hacia abajo la pa-

lanca de desbloqueo.



Peligro

Riesgo de accidentes si el aparato se va ro-

dando. Tras finalizar el proceso de empuje,

es imprescindible tirar hacia abajo la palan-

ca de desbloqueo y activar de nuevo el fre-

no de estacionamiento.

Precaución

Peligro de daños en la instalación. No des-

plazar el aparato a una velocidad superior

a 7 km/h.

Nota

Quitar el pie del pedal, pulsar la tecla de

desconexión de emergencia y girar el inte-

rruptor de llave a "0" para poner fuera de

servicio inmediatamente todas las funcio-

nes.



Atornillar la placa de madera de la parte

superior del embalaje (se necesitará

también como rampa).



Soltar los tornillos y retirar la jaula de

madera.



Corte la cinta de embalaje de plástico y

retire la lámina.



Retirar la fijación de las ruedas.



Colocar la plancha de madera en la

parte trasera del aparato como rampa

en el palet y fijar con tornillos.



Retirar las cuñas de detrás de ambas

ruedas traseras.



Soltar el eje de dirección flexible del palé.



Girar hacia delante la parte superior del

aparato y extraer el volante.



Quitar la llave de la rueda de dirección.



Quitar la tuerca y los casquillos del ex-

tremo superior del eje de dirección.



Dejar la clavija y la arandela de plástico

en el vástago del eje.



Desplazar el extremo superior del eje

de dirección desde dentro por el orificio

en el panel de control.



Colocar el casquillo y la tuerca en el ex-

tremo superior del eje de dirección.



Desplazar el extremo inferior del eje de

dirección en el extremo del eje de giro

en la basa del aparato.



Girar hacia atrás la parte superior del

aparato y al hacerlo comprobar si el eje

de dirección flexible se desliza hacia

abajo en el eje giratorio.



Suelte las tuercas en el extremo supe-

rior del eje de dirección.

Precaución

Peligro de daños al eje de dirección. Girar el

volante solo con la parte superior cerrada.



Levantar el volante y colocar la rueda

delantera recta.



Tirar, colocar y volver a poner el volante.



Fijar el volante con la tuerca suministra-

da.



Introducir la cubierta en el volante.



Para desbloquear el freno de estacio-

namiento, desplazar hacia abajo la pa-

lanca.



Alejar el aparato del palet hacia atrás.



Para bloquear el freno de estacionamien-

to, desplazar hacia arriba la palanca.

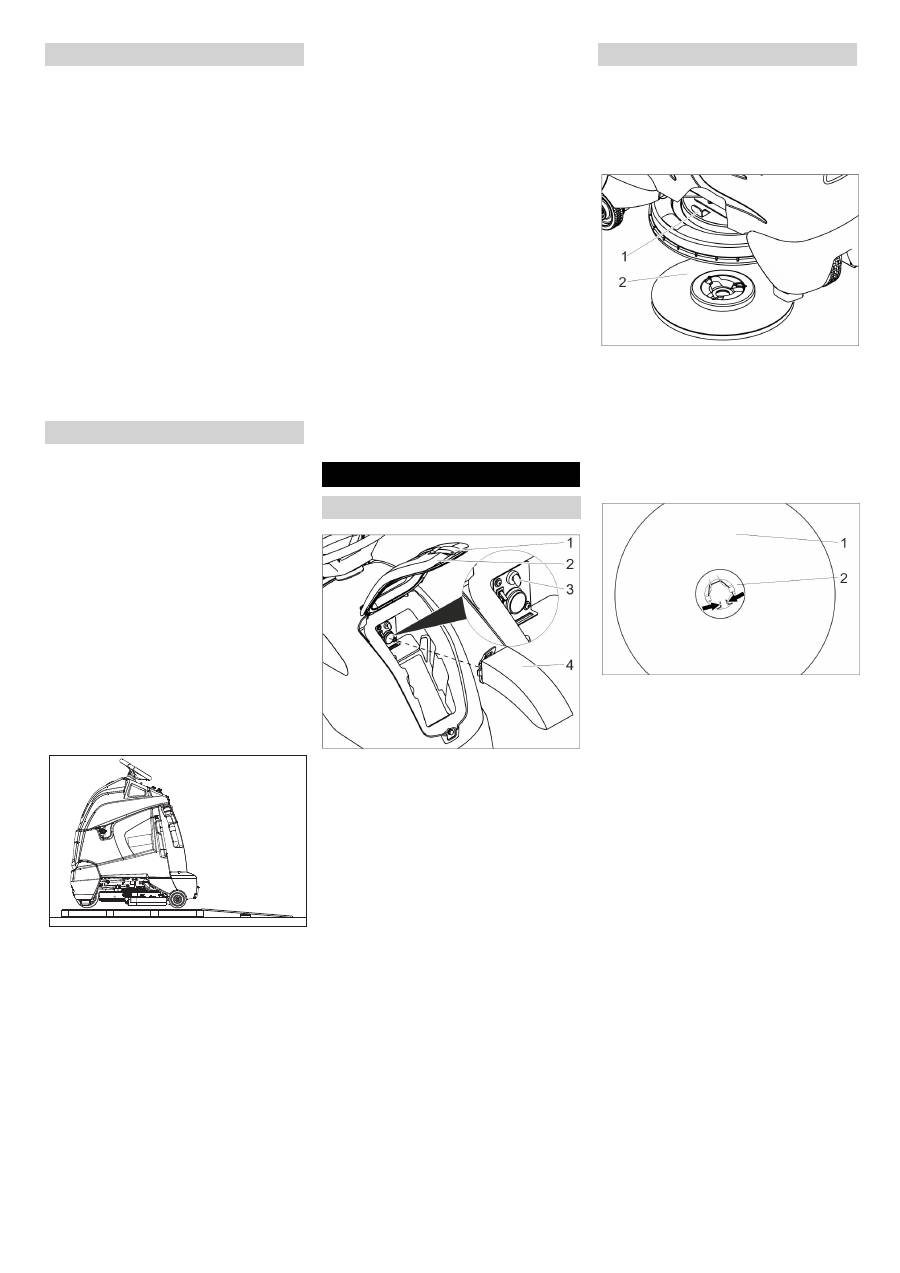

1 Cierre de la cámara del filtro

2 Tapa cámara de filtro

3 Dispositivo de bloqueo

4 bolsa filtrante



Abra el cierre de la cámara del filtro.



Girar hacia arriba la tapa de la cámara

del filtro.



Girar el bloqueo a la posición horizontal.



Colocación de la bolsa filtrante.



Girar el bloqueo a la posición vertical.



Cerrar la tapa.



Encajar el cierre.



Ajuste el selector de programas en po-

sición avance.



Gire el interruptor de llave a "0" y retire

la llave.

1 Palanca de inmovilización

2 platillo motriz



Presionar hacia dentro la palanca de

bloqueo y sujetar.



Gire el plato motriz en el sentido opues-

to a las agujas del reloj.

1 Almohadilla de pulido

2 Anillo de sujeción



Presionar el resorte y extraer el anillo

de sujeción.



Colocar la almohadilla en el plato motriy

y ajustarlo al medio del plato motriz.



Colocar el anillo de sujeción, presionar

hacia abajo y encajar.



Presionar la almohadilla contra el plato

motriz.



Presionar hacia dentro la palanca de

bloqueo y sujetar.



Levantar el plato motriz y presionar

contra el arrastrador del cabezal de pu-

lido.



Girar el plato motriz en el sentido de las

agujas del reloj hasta que esté encaja-

do en el arrastrador.



Soltar la palanca de bloqueo.

Deslizar el aparato

Descarga

Puesta en marcha

Colocar la bolsa filtrante (opcional)

Colocar la almohadilla de pulido

Extraer el plato motriz

Fijar la almohadilla de pulido

Colocar el plato motriz

50 ES
