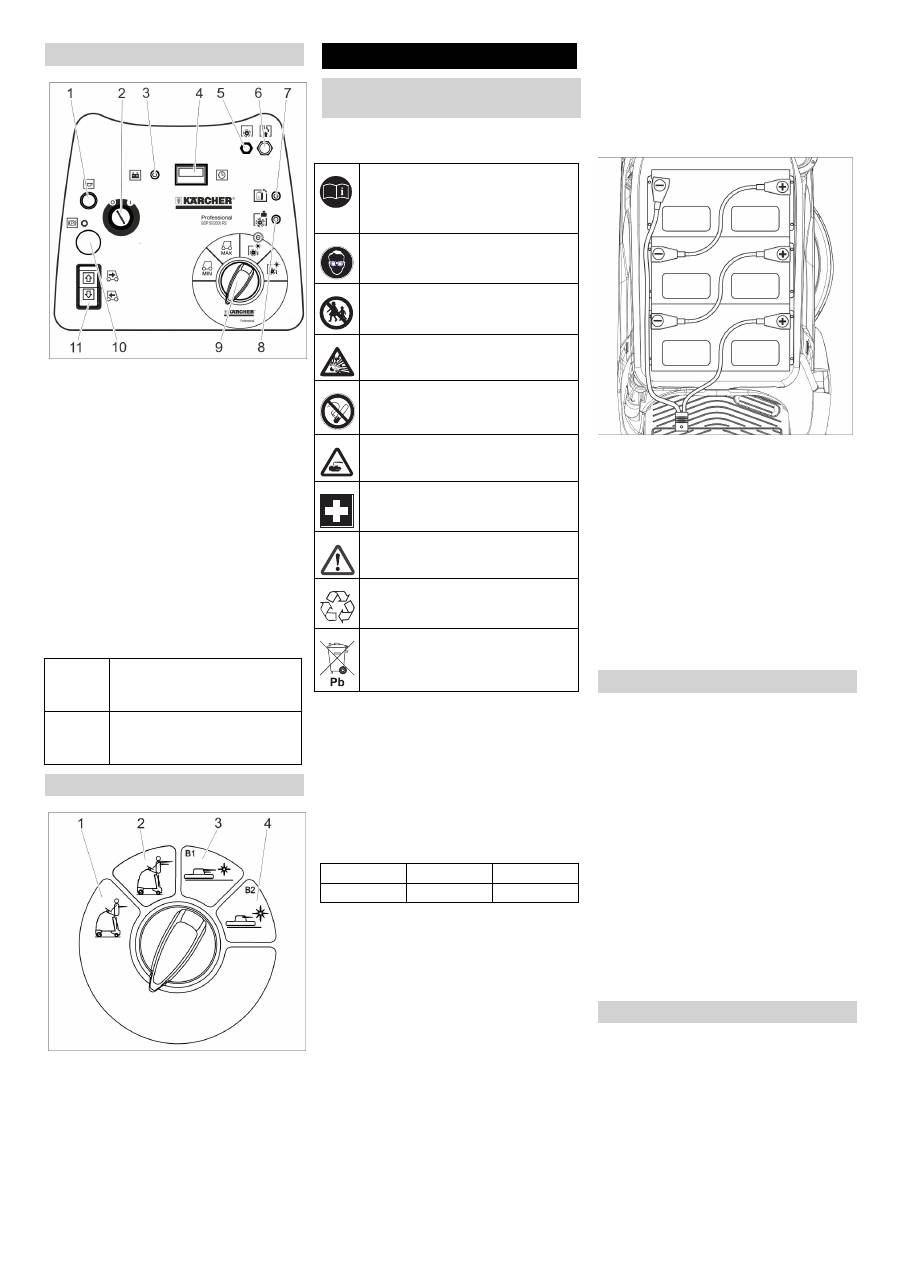

Karcher Monobrosse ultra-haute-vitesse BDP 50-2000 RS Bp Pack: Avant la mise en service

-

3

1 Avertisseur sonore

2 Interrupteur à clé

3 Affichage de la batterie

4 Compteur d'heures de service

5 Fusible du levage de la tête de lustrage,

avertisseur sonore, commande

6 Fusible de la turbine d'aspiration (option)

7 Témoin de contrôle du sac aspirateur

(option)

8 Témoin de contrôle du pad de lustrage

9 Bouton sélecteur de programme

10 Touche d'arrêt d'urgence (déverrouiller

en la tournant)

11 Sélecteur de sens de circulation, le sens de

circulation sélectionné est allumé

1 Déplacement, plage de vitesse limitée

2 Déplacement, plage de vitesse maxi-

male

3 Lustrage, léger

4 Lustrage, intensif

Respecter impérativement ces consignes

en cas de manipulation des batteries :



Danger

Risque d'explosion. Ne jamais déposer

d'outils ou d'objets similaires sur les bornes

et les barrettes de connexion de la batterie.

Risque de blessure. Ne jamais mettre en

contact des plaies avec le plomb. Prendre

soin de toujours se laver les mains après

avoir manipulé la batterie.

Si des batteries humides sont utilisées pour

la version d'achat groupé, respecter ce qui

suit :

–

Respecter les dimensions maximales

de la batterie.

–

Ouvrir le couvercle de batterie pour re-

charger les batteries humides.

–

Respecter impérativement les

consignes du fabricant de batterie pour

recharger une batterie humide.

–

Le réglage de la protection contre la dé-

charge complète doit être vérifié pour

garantir que la durée de fonctionne-

ment de la machine ne soit pas limitée

et que la batterie ne se décharge pas

complètement.



Ouvrir l'orifice.



Pivoter la partie supérieure de l'appareil

vers l'avant.



Remettre en place le couvercle de bat-

terie



Mettre les batteries dans l'appareil.



Connecter les bornes avec les câbles

de raccordement ci-joint.

Attention

Risque d'endommagement. Veiller à res-

pecter les polarités.



Brancher le câble de raccordement ci-

joint aux bornes de batterie encore

libres (+) et (-).

Attention

Une décharge totale peut endommager la

batterie. Charger la batterie avant de

mettre l'appareil en service.

Remarque

L'appareil dispose d'une protection anti-dé-

charge complète, c'est-à-dire qu'il déve-

loppe encore la puissance minimale

autorisée nécessaire à l'aspiration et au dé-

placement.



Amener immédiatement l'appareil à la

station de charge en évitant les pentes.



Retirer le bloc d'alimentation de l'appa-

reil hors du support et le brancher au ré-

seau.

Le temps de charge s'élève en

moyenne à environ 10 heures.



Débrancher le bloc d'alimentation du

chargeur et l'accrocher au support de

l'appareil.



Ouvrir l'orifice.



Pivoter la partie supérieure de l'appareil

vers l'avant.



Remettre en place le couvercle de batterie



Débrancher le câble du pôle moins de la

batterie.



Déconnecter les câbles restants de la bat-

terie



Sortir les batteries.



Eliminer les batteries dans le respect

des dispositions en vigueur.

Pupitre de commande

Affichage de la batterie

Le témoin

est allu-

mé

La batterie est chargée.

cligno-

tante

La batterie doit être chargée,

l'entraînement de pad est dé-

sactivé.

Bouton sélecteur de programme

Avant la mise en service

Monter les batteries (seulement

version achat groupé)

Respecter les consignes situées

sur la batterie, dans les instructions

de service et dans le mode d'emploi

du véhicule

Porter des lunettes de protection

Tenir les enfants à l'écart des

acides et des batteries

Risque d'explosion

Toute flamme, matière incandes-

cente, étincelle ou cigarette est in-

terdite à proximité de la batterie.

Risque de brûlure

Premiers soins

Attention

Mise au rebut

Ne pas mettre la batterie au rebut

dans le vide-ordures

Dimensions maximales de la batterie

Longueur

Largeur

Hauteur

546 mm

378 mm

406 mm

Montage et branchement de la batterie

Chargement de la batterie

Après la procédure de charge

Démonter les batteries

22 FR
