Karcher ICC 1 D Adv: Pflege und Wartung

10

Deutsch

Î

Vor dem Reinigen und Warten des Ge-

rätes, dem Auswechseln von Teilen

oder der Umstellung auf eine andere

Funktion ist das Gerät auszuschalten

und gegebenenfalls der Zündschlüssel

abzuziehen.

Î

Bei Arbeiten an der elektrischen Anlage

ist der Batteriestecker zu ziehen bzw.

die Batterie abzuklemmen.

– Instandsetzungen dürfen nur durch zu-

gelassene Kundendienststellen oder

durch Fachkräfte für dieses Gebiet,

welche mit allen relevanten Sicher-

heitsvorschriften vertraut sind, durch-

geführt werden.

– Ortsveränderliche gewerblich genutzte

Geräte unterliegen der Sicherheitsü-

berprüfung nach VDE 0701.



Gefahr

Verletzungsgefahr! Bei angehobenem

Kehrgutbehälter immer die Sicherungsstüt-

zen ablassen und mit Splint sichern.

Î

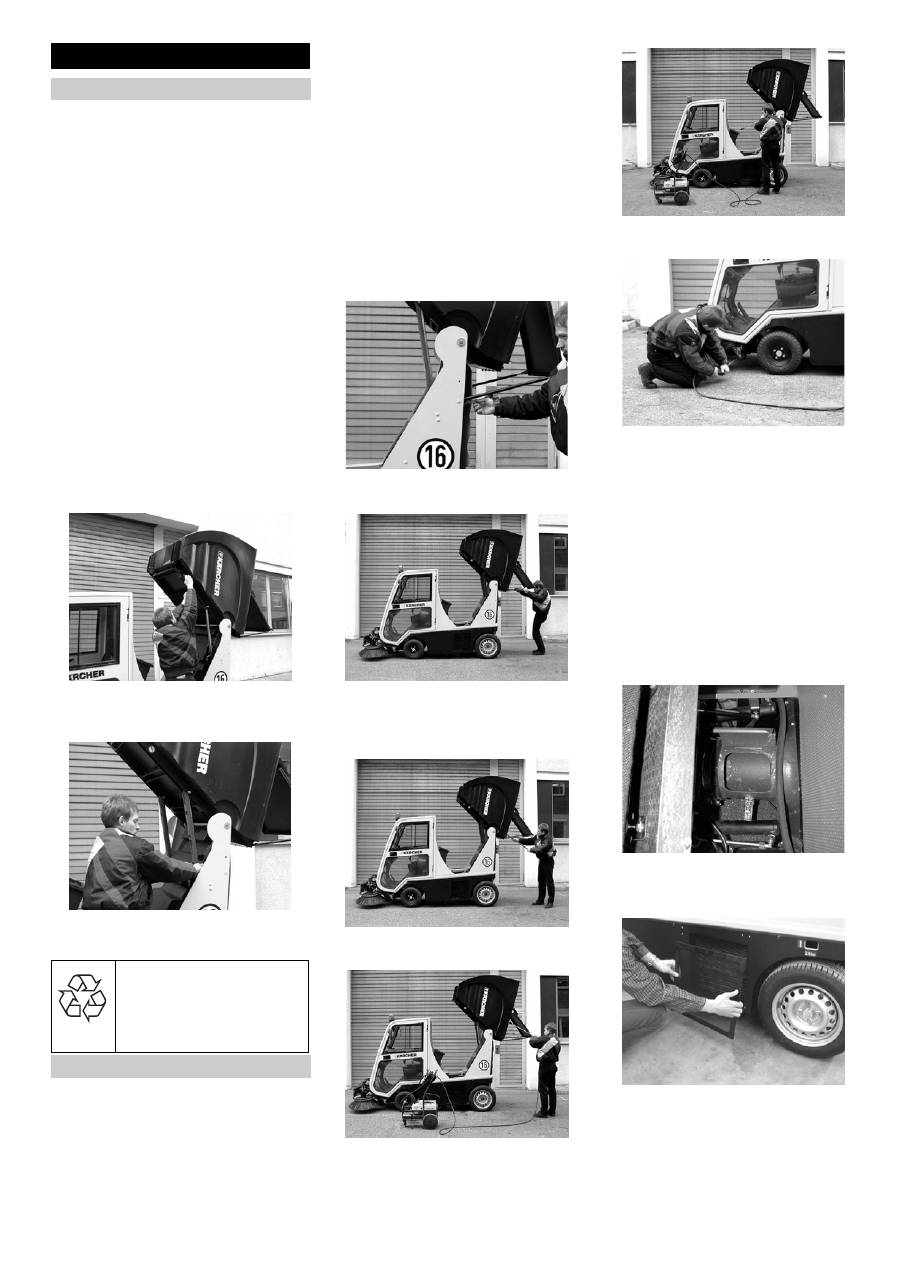

Kehrgutbehälter anheben.

Î

Sicherungssplinte am Kehrgutbehälter

herausziehen.

Î

Sicherungsstützen links und rechts ab-

lassen und mit Splint sichern.

Î

Kehrmaschine auf einer ebenen Fläche

abstellen.

Î

Saugmund und Seitenbesen anheben.

Î

Feststellbremse arretieren.

Î

Kehrgutbehälter anheben.

Î

Motor abstellen.

Î

Zündschlüssel auf "0" drehen und

Schlüssel abziehen.



Gefahr

Verletzungsgefahr! Schutzbrille tragen.

Das Gerät ist täglich nach Arbeitsende zu

reinigen.

Hinweis

Keine aggressiven Reinigungsmittel ver-

wenden.

Î

Sicherungssplinte am Kehrgutbehälter

herausziehen.

Î

Sicherungsstützen links und rechts ab-

lassen und mit Splint sichern.

Î

Behälterdeckel vollständig öffnen.

Î

Sicherungssplinte herausziehen.

Î

Stützen des Behälterdeckels am Rah-

men aushängen und am Kehrgutbehäl-

ter einhängen.

Î

Mit Sicherungssplinte sichern.

Î

Kehrgutbehälter mit Schaber von gro-

bem Schmutz reinigen.

Î

Kehrgutbehälter mit Kärcher Hoch-

druckreiniger reinigen.

Î

Dichtflächen vom Gebläsekanal mit

Kärcher Hochdruckreiniger reinigen.

Î

Saugmund mit Kärcher Hochdruckreini-

ger reinigen.



Gefahr

Verletzungsgefahr! Das Gebläse läuft nach

dem Abstellen noch mehrere Sekunden

nach. Wartungsklappe erst 30 Sekunden

nach Abstellen bzw. Stillstand des Geblä-

ses öffnen.

Hinweis

Wird bei eingeschaltetem Gebläse der

Kehrgutbehälter angehoben oder die Sitz-

klappe geöffnet, wird das Gebläse automa-

tisch abgestellt und abgebremst.

Î

Gebläsekanal unter dem Sitz mit

Kärcher Hochdruckreiniger reinigen.

Î

Abdeckgitter abnehmen.

– Die Reinigung des Kühlers darf nur bei

abgestelltem Motor erfolgen.

– Der Kühler ist mit einem Niederdruck-

Wasserstrahl oder mit Druckluft von in-

nen nach außen zu reinigen.

Pflege und Wartung

Allgemeine Hinweise

Allgemeine Sicherheitshinweise

Bitte Motorenöl, Heizöl, Diesel

und Benzin nicht in die Um-

welt gelangen lassen. Bitte

Boden schützen und Altöl um-

weltgerecht entsorgen.

Reinigung

Reinigung des Gerätes

Gebläsekanal reinigen

Kühler reinigen

Deutsch

 11

– Die Reinigung darf nicht mit einem

Hochdruckreiniger durchgeführt wer-

den.

Î

Motorabdeckung abschrauben.

Î

Wasser im Gebläsegehäuse durch Öff-

nen der Klappe ablaufen lassen.

Hinweis

Der Betriebsstundenzähler Motor gibt den

Zeitpunkt der Wartungsintervalle an.

Wartung täglich:

Î

Motorölstand prüfen.

Î

Kühlwasserstand prüfen.

Î

Reifenluftdruck prüfen.

Î

Seitenbesen und Gebläse auf Ver-

schleiß und eingewickelte Bänder prü-

fen.

Î

Kühler reinigen.

Wartung wöchentlich:

Î

Hydraulikölstand prüfen.

Î

Wasserfilter reinigen (je nach Wasser-

qualität öfters).

Wartung alle 100 Betriebsstunden bzw.

jährlich:

Î

Motoröl wechseln.

Î

Motorölfilter wechseln.

Î

Lager der Vorderachse schmieren.

Î

Lager der Seitenbesenanhebung

schmieren.

Î

Keilriemen und Rundriemen auf Ver-

schleiß prüfen.

Î

Kraftstofffilter reinigen (nur Diesel-Ge-

rät), gegebenenfalls wechseln (Diesel/

Benzin-Gerät).

Î

Kraftstoffschlauch und Klemmschelle

überprüfen.

Î

Luftfilter reinigen.

Î

Verschmutzungsanzeige des Hydrau-

likfilters kontrollieren.

Wartung alle 200 Betriebsstunden bzw.

halbjährlich:

Î

Kühlerschläuche und Klemmschellen

prüfen.

Hinweis

Beschreibung siehe Kapitel Wartungsar-

beiten.

Hinweis

Alle Service- und Wartungsarbeiten bei

Wartung durch den Kunden, müssen von

einer qualifizierten Fachkraft ausgeführt

werden. Bei Bedarf kann jederzeit ein

Kärcher-Fachhändler hinzugezogen wer-

den.

Wartung nach 20 Betriebsstunden:

Î

Erstinspektion durchführen.

– Wartung alle 400 Betriebsstunden bzw.

halbjährlich

– Wartung alle 1200 Betriebsstunden

Hinweis

Um Garantieansprüche zu wahren, müs-

sen während der Garantielaufzeit alle Ser-

vice- und Wartungsarbeiten vom

autorisierten Kärcher-Kundendienst ge-

mäß Wartungsheft durchgeführt werden.

Vorbereitung:

Î

Kehrmaschine auf einer ebenen Fläche

abstellen.

Î

Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

Î

Feststellbremse arretieren.



Gefahr

Bei Reparaturarbeiten auf öffentlichen

Straßen im Gefahrenbereich des fließen-

den Verkehrs, Warnkleidung tragen.

Beachten Sie beim Umgang mit Batterien

unbedingt folgende Warnhinweise:



Gefahr

Explosionsgefahr! Keine Werkzeuge oder

Ähnliches auf die Batterie, d.h. auf Endpole

und Zellenverbinder legen.



Gefahr

Verletzungsgefahr! Wunden niemals mit

Blei in Berührung bringen. Nach der Arbeit

an Batterien immer die Hände reinigen.



Gefahr

Brand- und Explosionsgefahr!

–

Rauchen und offenes Feuer ist verbo-

ten.

–

Räume in denen Batterien geladen

werden, müssen gut durchlüftet sein,

da beim Laden hochexplosives Gas

entsteht.



Gefahr

Verätzungsgefahr!

–

Säurespritzer im Auge oder auf der

Haut mit viel klarem Wasser aus- bezie-

hungsweise abspülen.

–

Danach unverzüglich Arzt aufsuchen.

–

Verunreinigte Kleidung mit Wasser

auswaschen.

Î

Heckabdeckung abschrauben.

Î

Batterie in die Batteriehalterung stellen.

Î

Halterungen am Batterieboden fest-

schrauben.

Î

Polklemme (rotes Kabel) am Pluspol

(+) anschließen.

Î

Polklemme am Minuspol (-) anschlie-

ßen.

Hinweis

Beim Ausbau der Batterie ist darauf zu ach-

ten, dass zuerst die Minuspol-Leitung ab-

geklemmt wird. Die Batteriepole und

Polklemmen auf ausreichenden Schutz

durch Polschutzfett kontrollieren.

Wasser im Gebläsegehäuse ablaufen

lassen

Wartungsintervalle

Wartung durch den Kunden

Wartung durch den Kundendienst

Wartungsarbeiten

Sicherheitshinweise Batterien

Hinweise auf der Batterie, in

der Gebrauchsanweisung und

in der Fahrzeugbetriebsanlei-

tung beachten!

Augenschutz tragen!

Kinder von Säure und Batteri-

en fern halten!

Explosionsgefahr!

Feuer, Funken, offenes Licht

und Rauchen verboten!

Verätzungsgefahr!

Erste Hilfe!

Warnvermerk!

Entsorgung!

Batterie nicht in Mülltonne

werfen!

Batterie einbauen und anschließen

12

Deutsch



Gefahr

Verletzungsgefahr! Sicherheitsvorschrif-

ten beim Umgang mit Batterien beachten.

Gebrauchsanweisung des Ladegeräther-

stellers beachten.



Gefahr

Batterie nur mit geeignetem Ladegerät la-

den.

Î

Pluspol-Leitung des Ladegerätes mit

dem Pluspolanschluss der Batterie ver-

binden.

Î

Minuspol-Leitung des Ladegerätes mit

dem Minuspolanschluss der Batterie

verbinden.

Î

Netzstecker einstecken und Ladegerät

einschalten.

Î

Batterie mit kleinstmöglichem Lade-

strom laden.

Hinweis

Wenn Batterie aufgeladen ist, Ladegerät

zuerst vom Netz und dann von der Batterie

trennen.



Gefahr

Verbrennungsgefahr!

Î

Motor abkühlen lassen.

Î

Prüfung des Motorölstands frühestens

5 Minuten nach Abstellen des Motors

durchführen.

Î

Kehrgutbehälter anheben.

Î

Sicherungssplinte am Kehrgutbehälter

herausziehen.

Î

Sicherungsstützen links und rechts ab-

lassen und mit Splint sichern.

Î

Motorabdeckung abschrauben.

Î

Ölmessstab herausziehen.

Î

Ölmessstab abwischen und einschie-

ben.

Î

Ölmessstab herausziehen.

Î

Ölstand ablesen.

Î

Ölmessstab wieder einschieben.

– Der Ölstand muss zwischen der „MIN“-

und „MAX“-Markierung liegen.

– Liegt der Ölstand unterhalb der „MIN"-

Markierung, Motoröl nachfüllen.

– Motor nicht über „MAX"-Markierung be-

füllen.

Î

Verschlussschraube der Öleinfüllöff-

nung lösen.

Î

Motoröl einfüllen.

Ölsorte: siehe Technische Daten

Î

Öleinfüllöffnung verschließen.

Î

Mindestens 5 Minuten warten.

Î

Motorölstand prüfen.



Gefahr

Verbrennungsgefahr durch heißes Öl!

Î

Auffangbehälter für mindestens 4 Liter

Öl bereitstellen.

Î

Motor abkühlen lassen.

Î

Ölablassschraube herausschrauben.

Î

Verschlussschraube der Öleinfüllöff-

nung lösen.

Î

Öl ablassen.

Î

Rechte Seitenverkleidung abschrau-

ben.

Î

Ölfilter abschrauben.

Î

Aufnahme und Dichtflächen reinigen.

Î

Dichtung des neuen Ölfilters vor dem

Einbau mit Öl bestreichen.

Î

Neuen Ölfilter einbauen und handfest

anziehen.

Î

Ölablassschraube inklusive neuer

Dichtung einschrauben.

Hinweis

Ölablassschraube mit einem Drehmoment-

schlüssel auf 25 Nm anziehen.

Î

Motoröl einfüllen.

Ölsorte: siehe Technische Daten

Î

Öleinfüllöffnung verschließen.

Î

Motor ca. 10 Sekunden laufen lassen.

Î

Motorölstand prüfen.

Î

Linke Seitenverkleidung abschrauben.

Î

Feststellbremse arretieren.

Î

Motordrehzahlverstellung 1/3 heraus-

ziehen.

Î

Motor starten.

Î

Verschmutzungsanzeige des Hydrau-

likfilters bei warmem Öl kontrollieren.

Î

Erreicht die Anzeige die rote Markie-

rung, Filterelement austauschen.

Batterie laden

Motorölstand prüfen und Öl nachfüllen

Motoröl und Motorölfilter wechseln

Verschmutzungsanzeige des Hydraulik-

filters kontrollieren

Deutsch

 13

Î

Hydraulikölstand im Schauglas prüfen.

– Der Ölstand muss zwischen der „MIN“-

und „MAX“-Markierung liegen.

– Liegt der Ölstand unterhalb der „MIN"-

Markierung, Hydrauliköl nachfüllen.

Î

Einfüllbereich reinigen.

Î

Verschlussschraube der Öleinfüllöff-

nung lösen.

Î

Ölfilter mit Ölfiltergehäuse herauszie-

hen.

Î

Ölfilter aus dem Ölfiltergehäuse ziehen.

Î

Ölfilter bei Bedarf erneuern.

Î

Hydrauliköl nachfüllen.

Ölsorte: siehe Technische Daten

Î

Sämtliche Hydraulikschläuche und An-

schlüsse auf Dichtheit überprüfen.

Wartung der Hydraulikanlage nur durch

den Kärcher-Kundendienst.



Gefahr

Verbrühungsgefahr durch kochendes Was-

ser! Kühler mindestens 20 Minuten abküh-

len lassen.

Î

Kehrgutbehälter anheben.

Î

Sicherungssplinte am Kehrgutbehälter

herausziehen.

Î

Sicherungsstützen links und rechts ab-

lassen und mit Splint sichern.

Î

Kühlwasser in den Kühlwasseraus-

gleichsbehälter nachfüllen.

– Bei kaltem Motor: Kühlwasserstand

oberhalb der unteren Markierung.

– Bei warmem Motor: Kühlwasserstand

unterhalb der oberen Markierung.

– Kühlwasser darf nicht mehr als 50%

Frostschutzmittel enthalten.



Gefahr

Explosionsgefahr!

–

Wartung nicht in geschlossenen Räu-

men durchführen.

–

Rauchen und offenes Feuer ist verbo-

ten.

Î

Motor abstellen.

Î

Kehrgutbehälter anheben.

Î

Sicherungssplinte am Kehrgutbehälter

herausziehen.

Î

Sicherungsstützen links und rechts ab-

lassen und mit Splint sichern.

Î

Motorabdeckung abschrauben.

„

Nur Diesel-Gerät

Î

Kraftstoffzufuhr schließen.

Î

Kraftstofffilter abschrauben.

Î

Überwurfmutter lösen und Kraftstofffil-

ter samt Inhalt abnehmen.

Î

Kraftstofffilter reinigen oder wechseln.

Î

Dichtring erneuern.

Î

Kraftstofffiltergehäuse reinigen.

Î

Dichtring erneuern.

Î

Überwurfmutter handfest anziehen.

Î

Kraftstofffilter wieder anschrauben.

„

Nur Benzin-Gerät

Î

Kraftstoffzufuhr schließen.

Î

Schlauchschellen an den Anschluss-

stutzen des Kraftstofffilters lösen.

Î

Kraftstofffilter herausnehmen.

Î

Neuen Kraftstofffilter einbauen (Durch-

flussrichtung beachten).

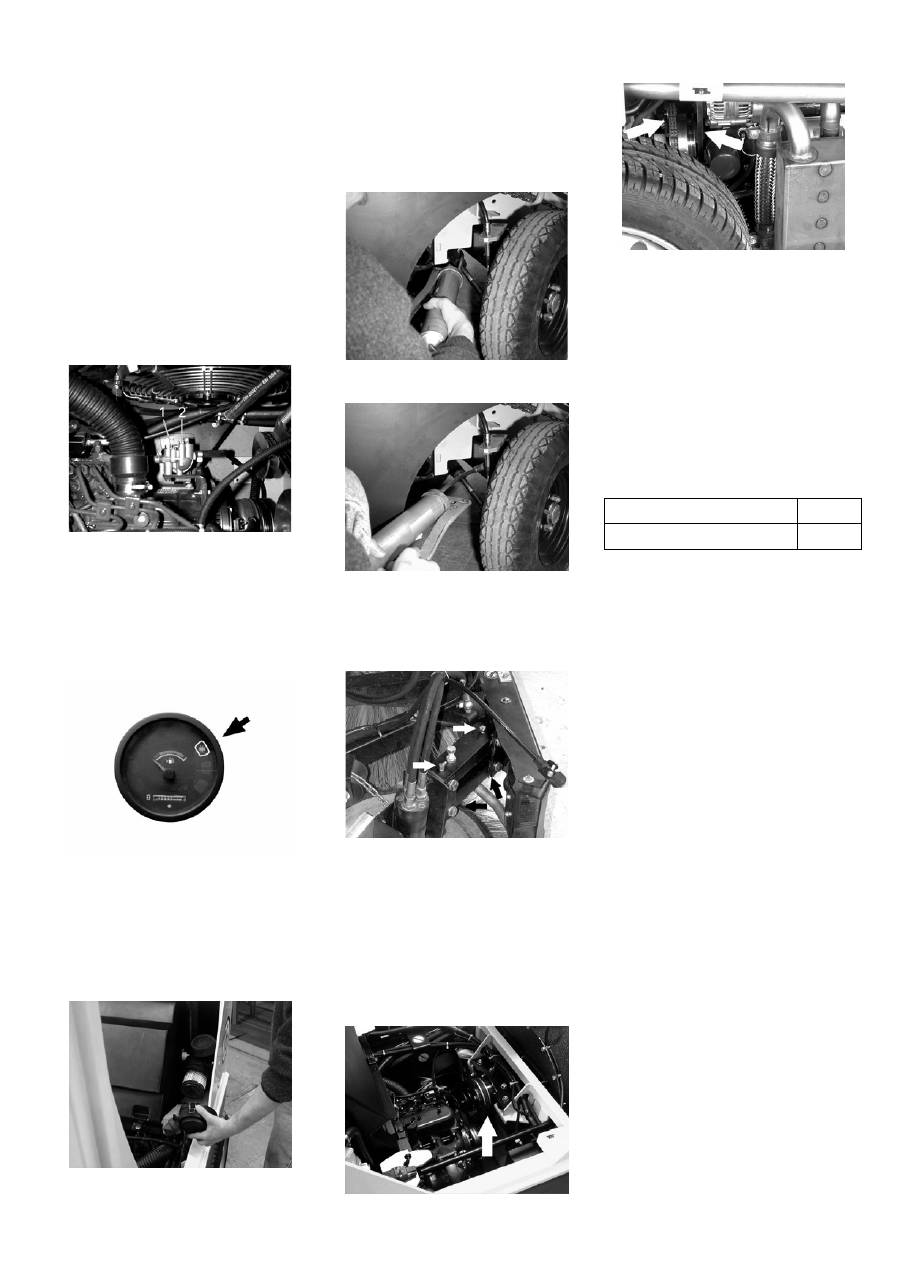

Hydraulikölstand prüfen und Hydrauli-

köl nachfüllen

Hydraulikanlage prüfen

Wasserkühler prüfen und warten

Kraftstofffilter reinigen und wechseln

14

Deutsch

Î

Neuen Kraftstofffilter in die Anschluss-

schläuche einstecken und Schlauch-

schellen festziehen.

Allgemeine Prüfung:

Î

Kraftstoffschläuche und Klemmschel-

len auf Dichtheit und Beschädigungen

prüfen.

Î

Kraftstoffzufuhr öffnen.

Î

Kraftstoffsystem entlüften (nur Diesel-

Gerät).

Î

Kehrgutbehälter anheben.

Î

Sicherungssplinte am Kehrgutbehälter

herausziehen.

Î

Sicherungsstützen links und rechts ab-

lassen und mit Splint sichern.

Î

Motorabdeckung abschrauben.

Î

Entlüftungsschrauben 1 und 2 ca. 2

Umdrehungen lösen.

Î

Geeigneten Auffangbehälter bereitstel-

len.

Î

Motor starten bis luftblasenfreier Kraft-

stoff entweicht.

Î

Entlüftungsschrauben anziehen.

Î

Leuchtet die rote Luftfilterkontrollanzei-

ge, ist der Luftfilter zu reinigen oder zu

wechseln.

Î

Kehrgutbehälter anheben.

Î

Sicherungssplinte am Kehrgutbehälter

herausziehen.

Î

Sicherungsstützen links und rechts ab-

lassen und mit Splint sichern.

Î

Klammern des Verschlussdeckels lö-

sen.

Î

Verschlussdeckel abnehmen.

Î

Filterpatrone herausnehmen und reini-

gen.

Î

Gegebenenfalls neue Filterpatrone ein-

setzen.

Î

Verschlussdeckel reinigen.

Î

Verschlussdeckel aufsetzen und fest-

klammern.

Î

Schmiernippel in der Mitte der Vorder-

achse abschmieren.

Î

Schmiernippel rechts an der Vorder-

achse abschmieren.

Î

Schmiernippel links an der Vorderach-

se abschmieren.

Î

Beide Schmiernippel an der Oberseite

und Unterseite der Seitenbesenanhe-

bung abschmieren.

Î

Kehrgutbehälter anheben.

Î

Sicherungssplinte am Kehrgutbehälter

herausziehen.

Î

Sicherungsstützen links und rechts ab-

lassen und mit Splint sichern.

Î

Motorabdeckung abschrauben.

Î

Keilriemen Gebläseantrieb auf Beschä-

digung und Verschleiß prüfen.

Î

Keilriemenantriebe der Hydraulikpum-

pe und der Lichtmaschine auf Beschä-

digung und Verschleiß prüfen.

Hinweis

Die Keilriemen werden durch eine Feder

gespannt.

Î

Kehrmaschine auf einer ebenen Fläche

abstellen.

Î

Luftdruckprüfgerät am Reifenventil an-

schließen.

Î

Luftdruck prüfen und bei Bedarf Druck

korrigieren.



Gefahr

Bei Reparaturarbeiten auf öffentlichen

Straßen im Gefahrenbereich des fließen-

den Verkehrs, Warnkleidung tragen.



Gefahr

Verletzungsgefahr!

Î

Kehrmaschine auf einer ebenen Fläche

abstellen.

Î

Zündschlüssel abziehen.

Î

Untergrund auf Stabilität prüfen. Gerät

zusätzlich mit Unterlegkeil gegen Weg-

rollen sichern.

Î

Feststellbremse arretieren.

Reifen überprüfen

Î

Reifen-Lauffläche auf eingefahrene

Gegenstände überprüfen.

Î

Gegenstände entfernen.

Î

Geeignetes, handelsübliches Reifen-

Reparaturmittel verwenden.

Hinweis

Die Empfehlung des jeweiligen Herstellers

beachten. Weiterfahrt ist unter Einhaltung

der Angaben des Produkt-Herstellers mög-

lich. Reifenwechsel bzw. Radwechsel so-

bald wie möglich durchführen.

Kraftstoffsystem entlüften (nur Diesel-

Gerät)

Luftfilter reinigen und wechseln

Schmieren der Vorderachse

Schmieren der Seitenbesenanhebung

Keilriemen prüfen

Reifenluftdruck prüfen

Luftdruck vorne

2,9 bar

Luftdruck hinten

2,9 bar

Rad wechseln

Deutsch

 15

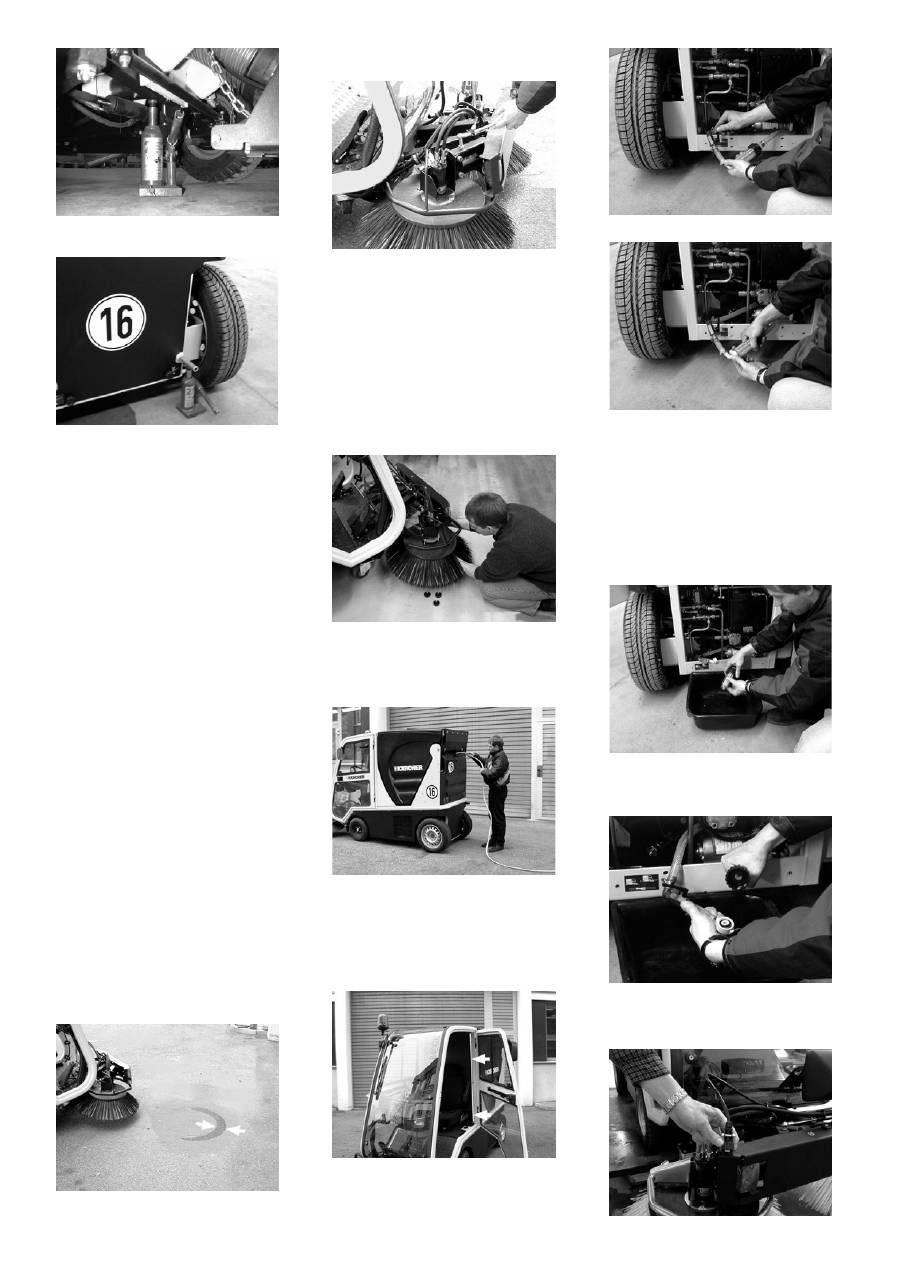

Aufnahmepunkt für Wagenheber (Vorder-

räder)

Aufnahmepunkt für Wagenheber (Hinterrä-

der)

Î

Stahlstange mit 20 mm Durchmesser in

vorgegebene Bohrung einführen.

Î

Wagenheber an dem entsprechenden

Aufnahmepunkt des Vorder- bzw. Hin-

terrades ansetzen.

Î

Radmuttern lösen.

Î

Gerät mit Wagenheber anheben.

Î

Radmuttern entfernen.

Î

Rad abnehmen.

Î

Ersatzrad ansetzen.

Î

Radmuttern anlegen.

Î

Gerät mit Wagenheber ablassen.

Î

Radmuttern anziehen.

Hinweis

Symboletiketten (Wagenheber) an der je-

weiligen Radwechselstelle beachten.

Hinweis

Geeigneten handelsüblichen Wagenheber

verwenden.

Î

Reifenluftdruck prüfen.

Î

Seitenbesen anheben.

Î

Kehrmaschine auf einen ebenen und

glatten Boden fahren, der erkennbar

mit Staub oder Kreide bedeckt ist.

Î

Seitenbesen absenken und kurze Zeit

drehen lassen.

Î

Seitenbesen anheben.

Î

Gerät rückwärts wegfahren.

Î

Kehrspiegel prüfen.

Die Breite des Kehrspiegels sollte zwi-

schen 40-50 mm sein.

Kehrspiegelbreite einstellen:

Î

Kehrspiegelbreite durch Verstellen des

Anschlags einstellen.

– Drehen der Schraube im Uhrzeiger-

sinn: Kehrspiegel wird kleiner

– Drehen der Schraube gegen den Uhr-

zeigersinn: Kehrspiegel wird größer

Î

Kehrspiegel prüfen.

Î

Feststellbremse arretieren.

Î

Seitenbesen anheben.

Î

Handmuttern lösen.

Î

Seitenbesen abnehmen.

Î

Neuen Seitenbesen anschrauben.

Î

Behälterdeckel abschrauben.

Î

Wasserbehälter auffüllen.

Hinweis

Wasserschlauch darf zum Befüllen des

Wasserbehälters nicht eingeführt werden

(Vermeidung von Rücksaugung).

Wasserstandsanzeiger für Wasserbehälter

Î

Heckabdeckung abschrauben.

Î

Absperrventil schließen.

Î

Überwurfmutter lösen.

Î

Absperrventil öffnen.

Hinweis

Darauf achten, dass das ausfließende

Wasser keine Schäden verursacht.

Î

Heckabdeckung abschrauben.

Î

Absperrventil schließen.

Î

Überwurfmutter lösen.

Î

Wasserfiltergehäuse abschrauben.

Î

Wasserfilter reinigen oder erneuern.

Î

Wasserfiltergehäuse reinigen.

Î

Gummidichtungen prüfen.

Kehrspiegel des Seitenbesens prüfen

und einstellen

Seitenbesen auswechseln

Wasserbehälter auffüllen

Wasserbehälter entleeren

Wasserfilter reinigen und wechseln

Sprühdüsen an den Seitenbesen reini-

gen

16

Deutsch

Î

Überwurfmutter abschrauben.

Î

Sprühdüse abziehen.

Î

Dichtring entfernen.

Î

Sprühdüse reinigen.

1 Überwurfmutter

2 Sprühdüse

3 Dichtring

Î

Saugmund ablassen.

Î

Seitliche Befestigungsschrauben der

Laufrollen lösen.

Î

Laufrollen über Einstellschraube so ein-

stellen, dass die seitlichen Dichtleisten

vorne den Boden berühren und hinten

einen Abstand von 18 mm haben.

Î

Befestigungsschrauben der Laufrollen

anziehen.

Î

Saugmund anheben.

Hinweis

Lassen sich die Laufrollen nicht mehr bis

zum Boden absenken, müssen sie erneu-

ert werden.

Î

Saugmund ablassen.

Î

Saugmund durch Einstellen der Lauf-

rollen anheben.

Î

Befestigungsschrauben (1) der Dicht-

leiste entfernen.

Î

Stabilisierungsblech abnehmen.

Î

Neue Dichtleiste einsetzen und mit Sta-

bilisierungsblech anschrauben.

Hinweis

Die Dichtleiste muss auf der gesamten

Länge in der Aufnahme oben anliegen.

Î

Saugmund einstellen.

– Die Dichtleiste muss hinten am Saug-

mund einen Bodenabstand von 18 mm

haben.

Dichtleiste einstellen:

Î

Saugmund ablassen.

Î

Befestigungsschrauben (1) der Dicht-

leiste lösen.

Î

Dichtleiste so einstellen, dass sie bei

geschlossener Grobschmutzklappe

den Boden berührt.

Î

Dichtleiste befestigen.

Dichtleiste wechseln:

Î

Befestigungsschrauben (1) der Dicht-

leiste entfernen.

Î

Stabilisierungsblech (2) abnehmen.

Î

Neue Dichtleiste einsetzen und mit Sta-

bilisierungsblech anschrauben.

Î

Dichtleiste einstellen.

Î

Kehrgutbehälter anheben.

Î

Befestigungsschrauben (1) - (6) des

Halteblechs entfernen.

Î

Halteblech und Dichtung abnehmen.

Î

Dichtfläche reinigen.

Î

Neue Dichtung mit Halteblech befesti-

gen.

Î

Scheinwerfer abschrauben.

Î

Scheinwerfer herausnehmen und Ste-

cker abziehen.

Hinweis

Positionen der Stecker beachten.

Î

Scheinwerfer auseinanderschrauben.

Î

Scheinwerfergehäuse auseinanderzie-

hen und dabei waagerecht halten, da

die Lampeneinheit nicht befestigt ist.

Î

Verschlussbügel entriegeln und Glüh-

lampe herausnehmen.

Î

Neue Glühlampe einbauen.

Î

In umgekehrter Reihenfolge zusam-

menbauen.

Saugmund einstellen

Dichtleiste Saugmund auswechseln

Dichtleiste Grobschmutzklappe einstel-

len/auswechseln

Dichtung Kehrgutbehälter auswechseln

Glühlampe Scheinwerfer auswechseln
