Karcher ICC 1 D Adv: Hibernation Skötsel och underhåll

Svenska

 169

Î

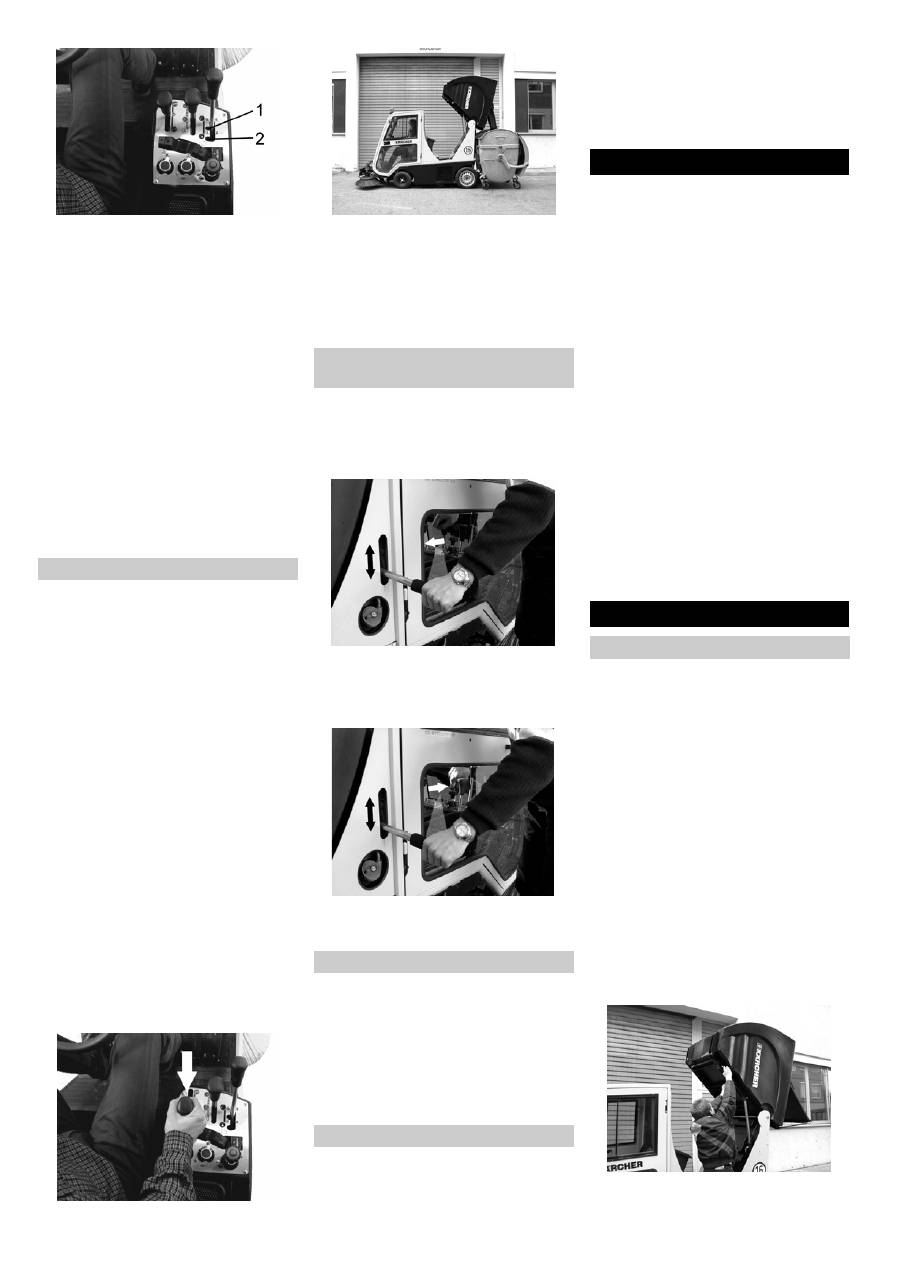

Haka fast spaken i position 1 när det rör

sig om mellanstort skräp (t.ex. löv).

Î

Haka fast spaken i position 2 när det rör

sig om grövre skräppartiklar (t.ex. bur-

kar för drycker).

Observera

När grovsmutsluckan är upplyft sugs sand

och makadam inte upp.

För att undvika dammsamling eller avlag-

ringar i sugkanalen, måste vattentillförseln

till borstmunstyckena vara i drift.

Î

Slå på sprutvatten.

Î

Dosera vattenmängden.

Om det bara förekommer lite eller ingen

dammsamling ska vattentillförseln till borst-

munstyckena stängas av.

Î

Slå från sprutvattnet.



Fara

Risk för skada! Vid backning får det inte fin-

nas risk för andra personer, instruera dessa

vid behov.



Fara

Risk för vältning! Ställ maskinen på ett

jämnt underlag under tömningsproceduren.



Fara

Risk för vältning! Vid tömning i lutningar

respektive sluttningar måste du ge akt på

säkerhetsavståndet.



Fara

Risk för skada! Stäng av sugfläkten innan

sopbehållaren töms.



Fara

Risk för skada! Under tömningen får inga

personer eller djur uppehålla sig i sopbehål-

larens svängningsområde.



Fara

Klämningsrisk! Fatta aldrig tag i stångarna i

tömningsmekaniken.

Î

Stäng av sugfläkt.

Î

Lyft sugmun och sidoborstar.

Î

Sätt på parkeringsbromsen.

Î

Lyft sopbehållaren.

Observera

Medan sopbehållaren lyfts upp ljuder en

varningssignal.

Î

Sänk ned sopbehållaren.

Anvisning

När sopbehållaren sänks ljuder en var-

ningssignal.

Observera

För att kunna tömma sopbehållaren manu-

ellt krävs tillbehörssats 2.639-500.

Î

Under pumpning trycks spaken för “Lyf-

ta/sänka sopbehållare“till position "Lyf-

ta" där den också hålls fast.

Î

Under pumpning trycks spaken för “Lyf-

ta/sänka sopbehållare“till position "Sän-

ka" där den också hålls fast.

Î

Stäng av sugfläkt.

Î

Koppla från sprutvatten för sidoborstar

och sugmun.

Î

Lyft sugmun och sidoborstar.

Î

Sätt på parkeringsbromsen.

Î

Skjut in motorvarvtaljustering helt.

Î

Vrid tändningsnyckeln till "0" och dra ut

den.

몇

Varning

Aggregatet måste säkras mot förflyttning

vid transport.

Î

Vrid tändningsnyckeln till "0" och dra ut

den.

Î

Sätt på parkeringsbromsen.

Î

Säkra maskinen i transportöglorna med

spännband, vajrar eller kedjor.

Î

Säkra maskinen med kilar i hjulen.

Om sopmaskinen inte används under en

längre tid, beakta följande punkter:

Î

Ställ sopmaskinen på ett jämnt under-

lag.

Î

Lyft sidoborstarna så att borstarna inte

tar skada.

Î

Vrid tändningsnyckeln till "0" och dra ut

den.

Î

Säkra maskinen mot rullning, sätt på

parkeringsbromsen.

Î

Tanka bensintanken full och stäng ben-

sinkranen.

Î

Byt motorolja och motoroljefilter.

Î

Töm ut kylarvätskan om det finns risk

för frost; eller kontrollera om det finns

tillräckligt med frostskyddsmedel.

Î

Töm vattenbehållare och ledningssys-

tem.

Î

Ta bort anslutningarna på batteriet.

Î

Ladda upp batteriet ungefär varannan

månad.

Î

Rengör sopmaskinen in- och utvändigt.

Î

Ställ maskinen på en skyddad och torr

plats.

Î

Före rengöring och underhåll, byte av

delar eller omkoppling till annan funk-

tion ska maskinen stängas av och vid

behov tas tändningsnyckeln bort.

Î

Vid arbeten på el-systemet ska batteri-

kontakten dras ur alt. batteripoler tas

bort.

– Avhjälpande underhåll får endast utfö-

ras av auktoriserad kundtjänst eller

fackkraft på området, införstådd med

alla relevanta säkerhetsföreskrifter.

– Yrkesmässigt använda maskiner med

varierande arbetsområden lyder under

säkerhetskontroll enligt VDE 0701.



Fara

Risk för skada! När sopbehållaren är upp-

lyft sätts stödbenen alltid ner och säkras

med sprintar .

Î

Lyft sopbehållaren.

Sopa på torrt underlag

Sopa på fuktiga eller våta underlag

Tömma sopbehållaren

Tömma sopbehållaren manuellt (till-

behör)

Lyft sopbehållaren

Sänk ned sopbehållaren

Koppla från aggregatet

Transport

Hibernation Skötsel och underhåll

Allmänna hänvisningar

Allmänna säkerhetsanvisningar

170

Svenska

Î

Drag bort säkringssprintar på sopbehål-

laren.

Î

Släpp ner stödben till vänster och höger

samt säkra med sprint.

Î

Ställ sopmaskinen på ett jämnt under-

lag.

Î

Lyft sugmun och sidoborstar.

Î

Sätt på parkeringsbromsen.

Î

Lyft sopbehållaren.

Î

Stäng av motorn.

Î

Vrid tändningsnyckeln till "0" och dra ut

den.



Fara

Risk för skada! Bär skyddsglasögon.

Aggregatet ska rengöras varje dag efter ar-

betets slut.

Anvisning

Använd inga aggressiva rengöringsmedel.

Î

Drag bort säkringssprintar på sopbehål-

laren.

Î

Släpp ner stödben till vänster och höger

samt säkra med sprint.

Î

Öppna locket på behållaren helt.

Î

Drag bort säkringssprintar.

Î

Häng ut lockfästen, som finns på ra-

men, och haka fast i sopbehållaren.

Î

Säkra med säkringssprintar.

Î

Tag bort grov smuts från behållaren

med hjälp av schaber.

Î

Rengör sopbehållare med Kärcher hög-

tryckstvätt.

Î

Rengör tätningsytor i fläktkanalen med

Kärcher högtryckstvätt.

Î

Rengör sugmun med Kärcher hög-

tryckstvätt.



Fara

Risk för skada! Fläkten fortsätter arbeta fle-

ra sekunder efter att den stängts av. Öppna

inte serviceluckan förrän 30 sekunder efter

avstängning, eller stilläggning, av fläkten.

Observera

Om sopbehållaren lyfts upp, eller sitsluckan

öppnas, när fläkten arbetar så stängs den-

na automatiskt av och bromsas in.

Î

Rengör fläktkanalen under sätet med

Kärcher högtryckstvätt.

Î

Ta av gallret.

– Rengöring av kylaren får endast ske när

motorn är frånkopplad.

– Kylaren ska rengöras inifrån och ut med

lågtrycks-vattenstråle eller med tryck-

luft.

– Rengöring får inte ske med hög-

tryckstvätt.

Î

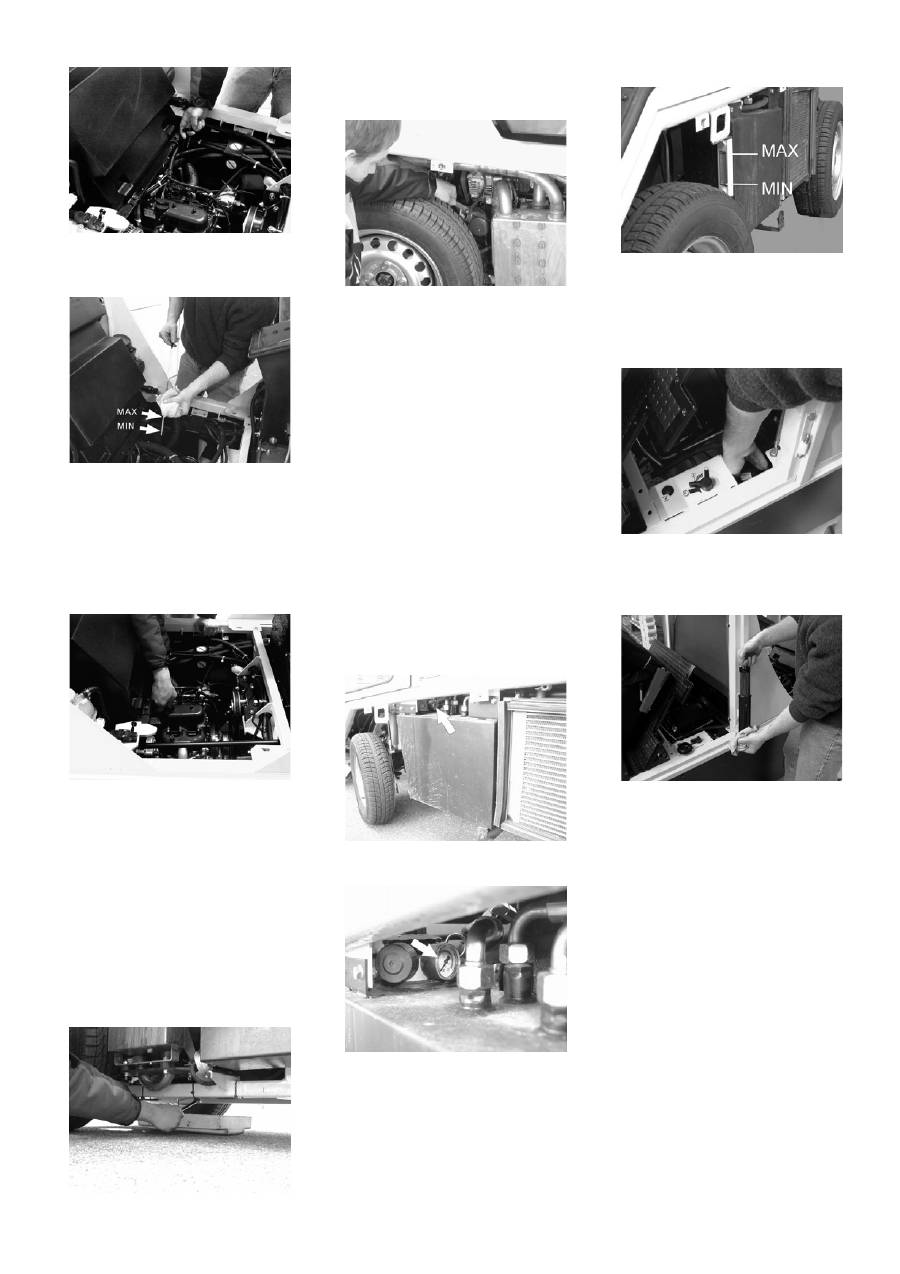

Skruva bort motorkåpa.

Î

Låt vatten i fläktkåpa rinna ut genom att

öppna luckan.

Anvisning

Motorns räkneverk för driftstimmar anger

tidpunkterna för underhållsintervallen.

Dagligt underhåll:

Î

Kontrollera motorns oljenivå.

Î

Kontrollera kylvattennivån.

Î

Kontrollera lufttrycket i däcken.

Motorolja, värmeolja, diesel

och bensin får inte släppas ut i

miljön. Skydda marken och

avfallshantera förbrukad olja

på ett miljövänligt sätt.

Rengöring

Rengöring av aggregatet

Rengöra fläktkanal

Rengöra kylaren

Låt vatten i fläktkåpan rinna ut.

Underhållsintervaller

Underhåll av kunden

Svenska

 171

Î

Kontrollera sidoborstar och fläkt med

avseende på slitage och fastlindade

band.

Î

Rengör kylaren.

Underhåll varje vecka:

Î

Kontrollera hydraulikoljenivån.

Î

Rengör vattenfilter (oftare beroende på

vattnets kvalitet).

Underhåll var 100:de driftstimme eller varje

år:

Î

Byt motorolja.

Î

Byta motoroljefilter.

Î

Smörja framaxellagren.

Î

Smörja lager i sidoborstarnas lyftenhet.

Î

Kontrollera om drivrem och kilrem är

slitna.

Î

Rengör drivmedelsfilter (endast diesel-

drivet aggregat), byt vid behov (diesel/

bensin-aggregat).

Î

Kontrollera drivmedelsslang och slang-

klämma.

Î

Rengör luftfilter.

Î

Kontrollera hydraulfiltrets nedsmuts-

ningsindikering.

Underhåll var 200:de driftstimme eller varje

halvår:

Î

Kontrollera kylarslangar och slangkläm-

mor.

Observera

Beskrivning se kapitel Underhållsarbeten.

Anvisning

Samtliga service- och underhållsarbeten

som genomförs av kunden måste utföras

av kvalificerad fackman. Vid behov kan all-

tid en Kärcher-fackman anlitas.

Underhåll efter 20 driftstimmar:

Î

Genomför en första inspektion.

– Underhåll var 400:de driftstimme eller

varje halvår

– Underhåll efter 1200 driftstimmar

Anvisning

För att ha anspråk på garanti måste under

garantitiden samtliga service- och under-

hållsarbeten genomföras av en auktorise-

rad Kärcher-kundtjänst enligt

underhållsboken.

Förberedning:

Î

Ställ sopmaskinen på ett jämnt under-

lag.

Î

Vrid tändningsnyckeln till "0" och dra ut

den.

Î

Sätt på parkeringsbromsen.



Fara

Bär varningsklädsel vid reparationsarbeten

på allmänna vägar med löpande trafik.

Följande varningar måste beaktas vid un-

derhåll av batterier:



Fara

Risk för explosion! Lägg inga verktyg eller

liknande på batterier, dvs. på polerna och

cellförbindning.



Fara

Risk för skada! Sår får aldrig komma i kon-

takt med bly. Tvätta alltid händerna efter ar-

bete med batterierna.



Fara

Brand- och explosionsfara!

–

Rökning och öppen eld är förbjuden.

–

I lokalen där baterier laddas upp måste

du sörja för god ventilation eftersom ex-

plosiva gaser bildas vid uppladdningen.



Fara

Frätningsrisk!

–

Syrestänk i ögon eller på huden skall

sköljas av med rikligt klart vatten.

–

Uppsök därefter omgående en läkare.

–

Nedsmutsade kläder ska tvättas med

vatten.

Î

Skruva bort skydd bak.

Î

Placera batteriet i batterifästet.

Î

Skruva fast fästena på batteriets botten.

Î

Anslut polklämman (röd kabel) till

pluspolen (+).

Î

Anslut den andra polklämman till mi-

nuspolen (-).

Anvisning

När batteriet ska tas bort ska först minus-

polledningen tas bort. Kontrollera att batte-

ripolerna och polklämmorna har tillräckligt

med skyddsfett.



Fara

Risk för skada! Beakta säkerhetsföreskrif-

terna vid arbete med batterier. Iaktta anvis-

ningarna i bruksanvisningen från

tillverkaren av uppladdningsaggregatet.



Fara

Ladda bara upp batterier med ett passande

uppladdningsaggregat.

Î

Anslut uppladdningsaggregatets plus-

polledning till pluspolen på batteriet.

Î

Anslut uppladdningsaggregatets minus-

polledning till minuspolen på batteriet.

Î

Stick i nätkontakten och sätt på upp-

laddningsaggregatet.

Î

Ladda upp batteriet med minsta möjliga

laddningsström.

Anvisning

När ett batteri är uppladdat, avskilj först

uppladdningsaggegatet från nätförsörjning-

en och sedan från batteriet.



Fara

Förbränningsrisk!

Î

Låt motorn svalna.

Î

Kontrollera motorns oljenivå tidigast 5

minuter efter att motorns har kopplats

från.

Î

Lyft sopbehållaren.

Î

Drag bort säkringssprintar på sopbehål-

laren.

Î

Släpp ner stödben till vänster och höger

samt säkra med sprint.

Underhåll av kundtjänst

Underhållsarbeten

Säkerhetshänvisningar batterier

Beakta hänvisningar på batte-

riet, i bruksanvisningen samt i

driftsanvisningen för fordonet!

Använd ögonskydd!

Håll barn borta från syror och

batterier!

Risk för explosion!

Eld, gnistor, brinnande ljus

och rökning förbjuden!

Frätningsrisk!

Första hjälpen!

Varningshänvisning!

Kassering!

Kasta inte batteri i soptunna!

Installera och ansluta batteriet

Ladda batteriet

Kontrollera motorns oljenivå och fylla på

172

Svenska

Î

Skruva bort motorkåpa.

Î

Dra ut oljemätstaven.

Î

Torka av olljemätstaven och skjut in.

Î

Dra ut oljemätstaven.

Î

Kontrollera oljenivån.

Î

Skjut åter in mätstaven.

– Oljenivån måste ligga mellan “MIN“- och

“MAX“-markeringarna.

– Om oljeniån är under "MIN"-markering-

en, fyll på med motorolja.

– Fyll inte på med olja över "MAX"-marke-

ringen.

Î

Lossa skruven på oljepåfyllningsöpp-

ningen.

Î

Fyll på med motorolja.

Oljesorter: se Tekniska data

Î

Stäng oljepåfyllningöppningen.

Î

Vänta minst 5 minuter.

Î

Kontrollera motorns oljenivå.



Fara

Risk för brännskador på grund av het olja!

Î

Ställ fram uppsamlingstråg för minst 4 li-

ter olja.

Î

Låt motorn svalna.

Î

Skruva ut skruven till oljeutsläppet.

Î

Lossa skruven på oljepåfyllningsöpp-

ningen.

Î

Släpp ut olja.

Î

Demontera höger sidoskydd.

Î

Skruva av oljefiltret.

Î

Rengör upptag och tätningsytor.

Î

Stryk på med olja på tätningen till det

nya oljefiltret före montering.

Î

Dra fast det nya oljefiltret för hand.

Î

Skruva på oljeavtappningsskruven in-

klusive ny tätning.

Anvisning

Dra fast oljeavtappningsskruven med en

vridmomentnyckel med 25 Nm.

Î

Fyll på med motorolja.

Oljesorter: se Tekniska data

Î

Stäng oljepåfyllningöppningen.

Î

Låt motorn vara igång ca 10 minuter.

Î

Kontrollera motorns oljenivå.

Î

Demontera vänster sidoskydd.

Î

Sätt på parkeringsbromsen.

Î

Drag ut justering av motorvarvtal 1/3.

Î

Starta motorn.

Î

Kontrollera hydraulfiltrets nedsmuts-

ningsindikering när oljan är varm.

Î

Når indikeringen den röda markeringen

ska filterelementet bytas ut.

Î

Kontrollera nivån på hydrauloljan med

hjälp av synglaset.

– Oljenivån måste ligga mellan “MIN“- och

“MAX“-markeringarna.

– Befinner sig oljenivån under "MIN"-mar-

kering så fyll på hydraulolja.

Î

Rengör påfyllningsområdet.

Î

Lossa skruven på oljepåfyllningsöpp-

ningen.

Î

Drag ut oljefilter med oljefilterhus.

Î

Drag ut oljefiltret ur oljefilterhuset.

Î

Byt ut oljefilter vid behov.

Î

Fyll på med hydraulikolja.

Oljesorter: se Tekniska data

Î

Kontrollera samtliga hydraulikslangar

och anslutningar avseende täthet.

Underhållsarbeten på hydraulikanläggning-

en får endast genomföras av Kärcher kund-

tjänst.



Fara

Risk för skållning! Låt elektroniken svalna

under minst 20 minuter.

Î

Lyft sopbehållaren.

Î

Drag bort säkringssprintar på sopbehål-

laren.

Î

Släpp ner stödben till vänster och höger

samt säkra med sprint.

Byta motorolja och motoroljefilter

Kontrollera hydraulfiltrets nedsmuts-

ningsindikering

Kontrollera hydraulikoljenivån och fylla

på hydraulikolja

Kontrollera hydrauliken

Kontroll och skötsel av vattenkylaren

Svenska

 173

Î

Fyll på mer kylvatten i kylvatten-utjäm-

ningsbehållaren.

– Vid kall motor: Kylvattennivå över undre

markering.

– Vid varm motor: Kylvattennivå under

övre markering.

– Kylvattnet får inte innehålla med är 50%

frostskyddsmedel.



Fara

Risk för explosion!

–

Utför inte underhållsarbetet i stängda

utrymmen.

–

Rökning och öppen eld är förbjuden.

Î

Stäng av motorn.

Î

Lyft sopbehållaren.

Î

Drag bort säkringssprintar på sopbehål-

laren.

Î

Släpp ner stödben till vänster och höger

samt säkra med sprint.

Î

Skruva bort motorkåpa.

„

Endast dieseldrivna aggregat

Î

Stäng tillförsel av drivmedel.

Î

Skruva bort drivmedelsfilter.

Î

Lossa mantelmutter och tag bort driv-

medelsfilter samt innehåll.

Î

Rengör eller byt bränslefilter.

Î

Förnya tätningsring.

Î

Rengör hölje till drivmedelsfilter.

Î

Förnya tätningsring.

Î

Drag fast mantelmutter ordentligt.

Î

Skruva åter på bränslefiltret.

„

Endast bensindrivna aggregat

Î

Stäng tillförsel av drivmedel.

Î

Lossa slangklämmor på anslutningsfäs-

ten till drivmedelsfiltret.

Î

Lyft ut drivmedelsfiltret.

Î

Montera nytt drivmedelsfilter (tänk på

flödesriktningen).

Î

Skjut in det nya drivmedelsfiltret i an-

slutningsslangarna och drag fast slang-

klämmorna.

Allmän kontroll:

Î

Kontrollera bränslefilter och klämmor

avseende täthet och skador.

Î

Öppna drivmedelstillförseln.

Î

Lufta drivmedelsystem (endast diesel-

drivet aggregat)

Î

Lyft sopbehållaren.

Î

Drag bort säkringssprintar på sopbehål-

laren.

Î

Släpp ner stödben till vänster och höger

samt säkra med sprint.

Î

Skruva bort motorkåpa.

Î

Skruva loss luftningsskruvar 1 och 2 ca.

två varv.

Î

Ställ fram lämpliga uppsamlingstråg.

Î

Starta motor och låt arbeta tills blåsfritt

drivmedel kommer ut.

Î

Drag åt luftningsskruvar.

Î

Lyser den röda indikeringen för luftfilter-

kontroll måste luftfiltret rengöras eller

bytas ut.

Î

Lyft sopbehållaren.

Î

Drag bort säkringssprintar på sopbehål-

laren.

Î

Släpp ner stödben till vänster och höger

samt säkra med sprint.

Î

Lossa klämmor på förslutningslocket.

Î

Ta av tillslutningslocket.

Î

Ta ut filterinsatsen, kontrollera och ren-

gör.

Î

Sätt vid behov i ny filterinsats.

Î

Rengör tillslutningslocket.

Î

Sätt på tillslutslocket och kläm fast.

Rengöra och byta bränslefilter

Lufta drivmedelsystem (endast diesel-

drivet aggregat)

Rengöra och byta luftfilter

174

Svenska

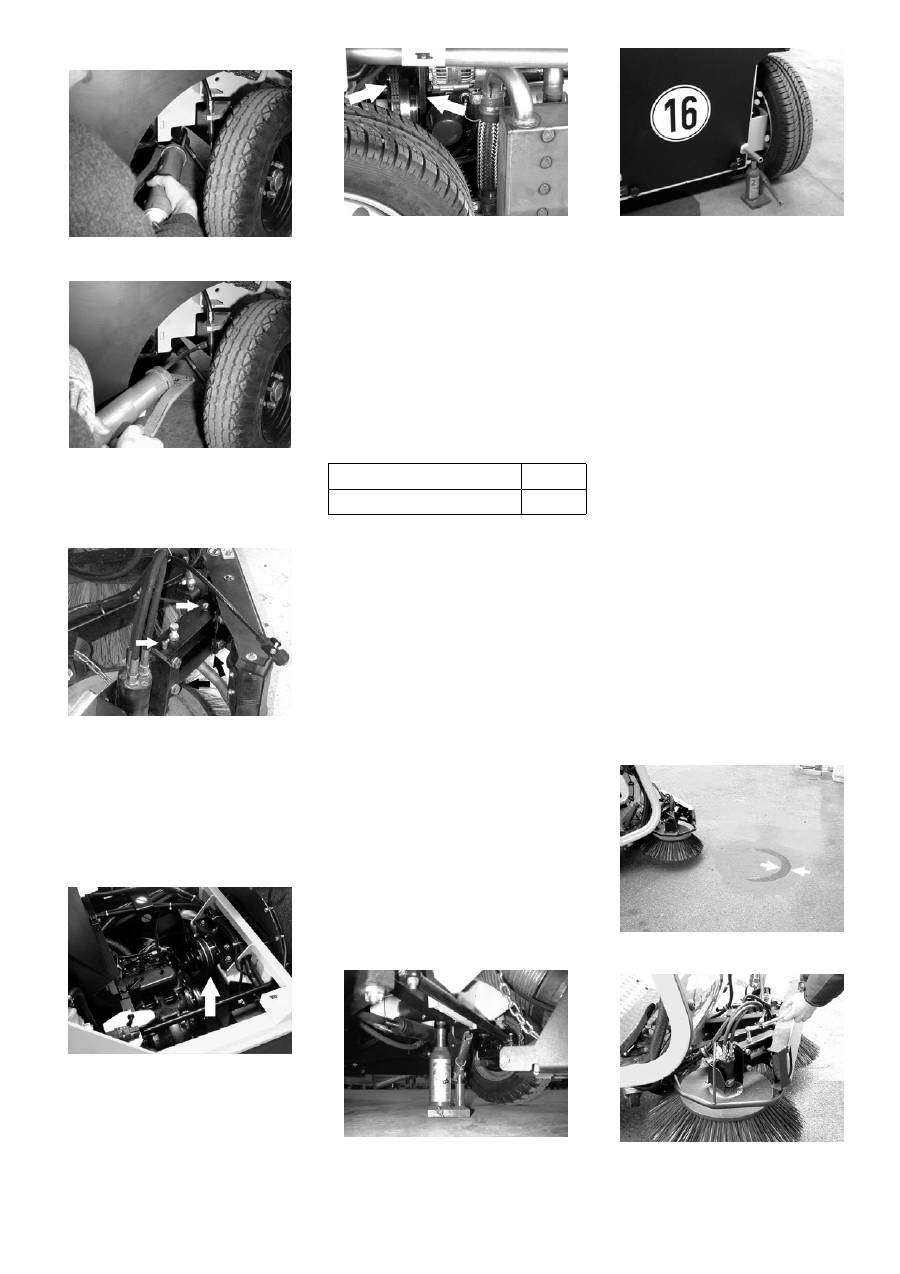

Î

Smörj in smörjnippel i mitten av framax-

eln.

Î

Smörj in smörjnippel till höger på fram-

axeln.

Î

Smörj in smörjnippel till vänster på fram-

axeln.

Î

Smörj in båda smörjnipplarna på lyften-

hetens över- och undersida.

Î

Lyft sopbehållaren.

Î

Drag bort säkringssprintar på sopbehål-

laren.

Î

Släpp ner stödben till vänster och höger

samt säkra med sprint.

Î

Skruva bort motorkåpa.

Î

Kontrollera om drivrem till fläktdrivenhet

är skadad eller sliten.

Î

Kontrollera om det finns skador, eller

tecken på slitage, på drivremenhet till

hydraulikpump och drivenhet till genera-

tor.

Observera

Drivremmen sträcks via en fjäder.

Î

Ställ sopmaskinen på ett jämnt under-

lag.

Î

Anslut kontrollaggregatet till däckventi-

len.

Î

Kontrollera lufttrycket och korrigera vid

behov.



Fara

Bär varningsklädsel vid reparationsarbeten

på allmänna vägar med löpande trafik.



Fara

Risk för skada!

Î

Ställ sopmaskinen på ett jämnt under-

lag.

Î

Dra ut tändningsnyckeln.

Î

Kontrollera att underlaget är stabilt.

Säkra maskinen ytterligare genom att

placera kilar under hjulen.

Î

Sätt på parkeringsbromsen.

Kontrollera däcken

Î

Kontrollera att inga föremål har körts in

i däckets yta.

Î

Ta bort föremålen.

Î

Använd lämpligt, vanligt reparationsme-

del för däck.

Anvisning

Beakta rekommendationerna från respekti-

ve tillverkare. Vidarekörning är möjlig om

anvisningarna från produkttillverkaren föl-

jes. Genomför däckbyte resp. hjulbyte så

snart som möjligt.

Upptag för lyftdon (framhjul)

Upptag för lyftdon (bakhjul)

Î

Skjut in stålstag med 20 mm diameter i

anvisad öppning.

Î

Placera hävdonet vid motsvarande upp-

tagning på fram- resp. bakhjul.

Î

Lossa hjulmuttrarna.

Î

Lyft upp maskinen med hävdonet.

Î

Ta bort hjulmuttrarna.

Î

Ta av hjulet.

Î

Sätt på reservhjulet.

Î

Lägg på hjulmuttrar.

Î

Sänk ned maskinen med hävdonet.

Î

Dra fast hjulmuttrarna.

Observera

Beakta symboletiketter (domkraft) på res-

pektive hjulbytespunkt.

Anvisning

Använd en vanlig domkraft.

Î

Kontrollera lufttrycket i däcken.

Î

Lyft sidoborstarna.

Î

Kör sopmaskinen på en plant och jämnt

underlag som är tydligt täckt med damm

eller krita.

Î

Sänk ned sidoborsten och låt den rotera

under en kort tid.

Î

Lyft sidoborstarna.

Î

Kör maskinen baklänges.

Î

Kontrollera resultatet.

Bredden på sopspegeln bör ligga mellan

40-50 mm.

Ställa in sopspegelbredd:

Î

Ställ in sopspegelbredd genom juste-

ring av anslaget.

Smörja framaxeln

Smörja sidoborstarnas lyftenhet

Kontrollera kilremmar

Kontrollera lufttrycket i däcken

Lufttryck fram

2,9 bar

Lufttryck bak

2,9 bar

Byta hjul

Kontrollera och ställ  in sidoborstens

sopspegel

Svenska

 175

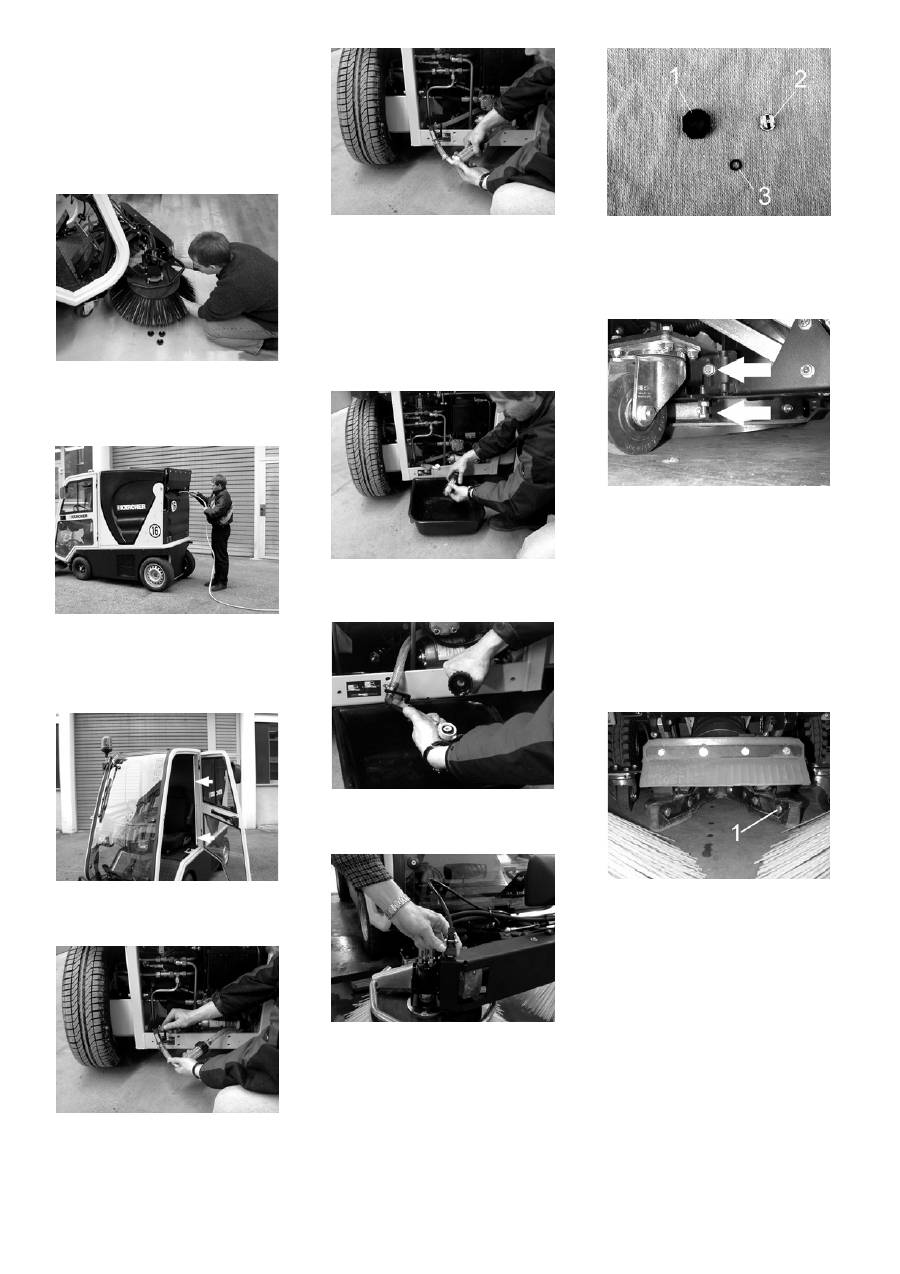

– Vrid skruven medsols: Sopytan blir min-

dre

– Vrid skruven motsols: Sopytan blir stör-

re

Î

Kontrollera resultatet.

Î

Sätt på parkeringsbromsen.

Î

Lyft sidoborstarna.

Î

Lossa handmuttrar.

Î

Ta av sidoborsten.

Î

Skruva på en ny sidoborste.

Î

Skruva bort locket på behållaren.

Î

Fyll på vattenbehållaren.

Observera

Vattenslang får ej ledas in för påfyllning av

vattenbehållaren (baksug undviks).

Vattennivåmätare för vattenbehållare

Î

Skruva bort skydd bak.

Î

Stäng avstängningsventil.

Î

Lossa mantelmutter.

Î

Öppna avstängningsventil.

Anvisning

Ge akt på att utträdande vatten inte förorsa-

kar några skador.

Î

Skruva bort skydd bak.

Î

Stäng avstängningsventil.

Î

Lossa mantelmutter.

Î

Skruva bort vattenfilterhölje.

Î

Rengör eller byt ut vattenfiltret.

Î

Rengör vattenfilterhuset.

Î

Kontrollera gummitätningarna.

Î

Skruva bort mantelmutter.

Î

Drag bort spraymunstycke.

Î

Tag bort tätningsring.

Î

Rengör sprutmunstycket.

1 Mantelmutter

2 Spraymunstycke

3 Tätningsring

Î

Tappa av sugmunnen.

Î

Lossa sido-fästskruvar på löprullarna.

Î

Ställ in löprullar, med justeringsskruv,

på sådant sätt  att främre delen av sido-

tätningskanterna berör golvet samt att

de har ett avstånd på 18 mm bak.

Î

Drag fast fästskruvar till löprullarna.

Î

Lyft sugmun.

Observera

Kan löprullarna inte längre sänkas ner till

golvet måste de bytas ut.

Î

Tappa av sugmunnen.

Î

Höja sugmun genom inställning av löp-

rullar.

Î

Tag bort tätningskantens fästskruvar

(1).

Î

Ta av stabiliseringsplåten.

Î

Sätt i en ny tätningslist och skruva fast

med stabiliseringsplåten.

Observera

Tätningskanten måste ligga an mot övre

fäste i hela sin längd.

Byta ut sidoborstar

Fylla på vattenbehållaren

Tömma vattenbehållaren

Rengöra och byta vattenfilter

Rengöra sprutmunstyckena på sidobor-

starna

Ställa in sugmun

Byta ut tätningskant sugmun
