Karcher ICC 1 D Adv: Elementi di comando e di funzione

Italiano

 59

1 Volante

2 Quadro di comando

3 Luci

4 Scopa laterale destra

5 Scopa laterale sinistra

6 Serranda per lo sporco grossolano

7 Sedile di guida

8 Leva di regolazione del sedile

9 Sbloccaggio dello schienale

10 Vano raccolta

11 Serbatoio carburante

12 Tergicristallo

13 Specchietto retrovisore esterno destro

14 Specchietto retrovisore esterno sinistro

15 Radiatore dell'acqua

16 Scatola dei fusibili cabina conducente

17 Occhiello per il trasporto, anteriore

18 Occhiello per il trasporto, posteriore

19 Rivestimento laterale, destra

20 Rivestimento laterale, sinistra

21 Copertura posteriore

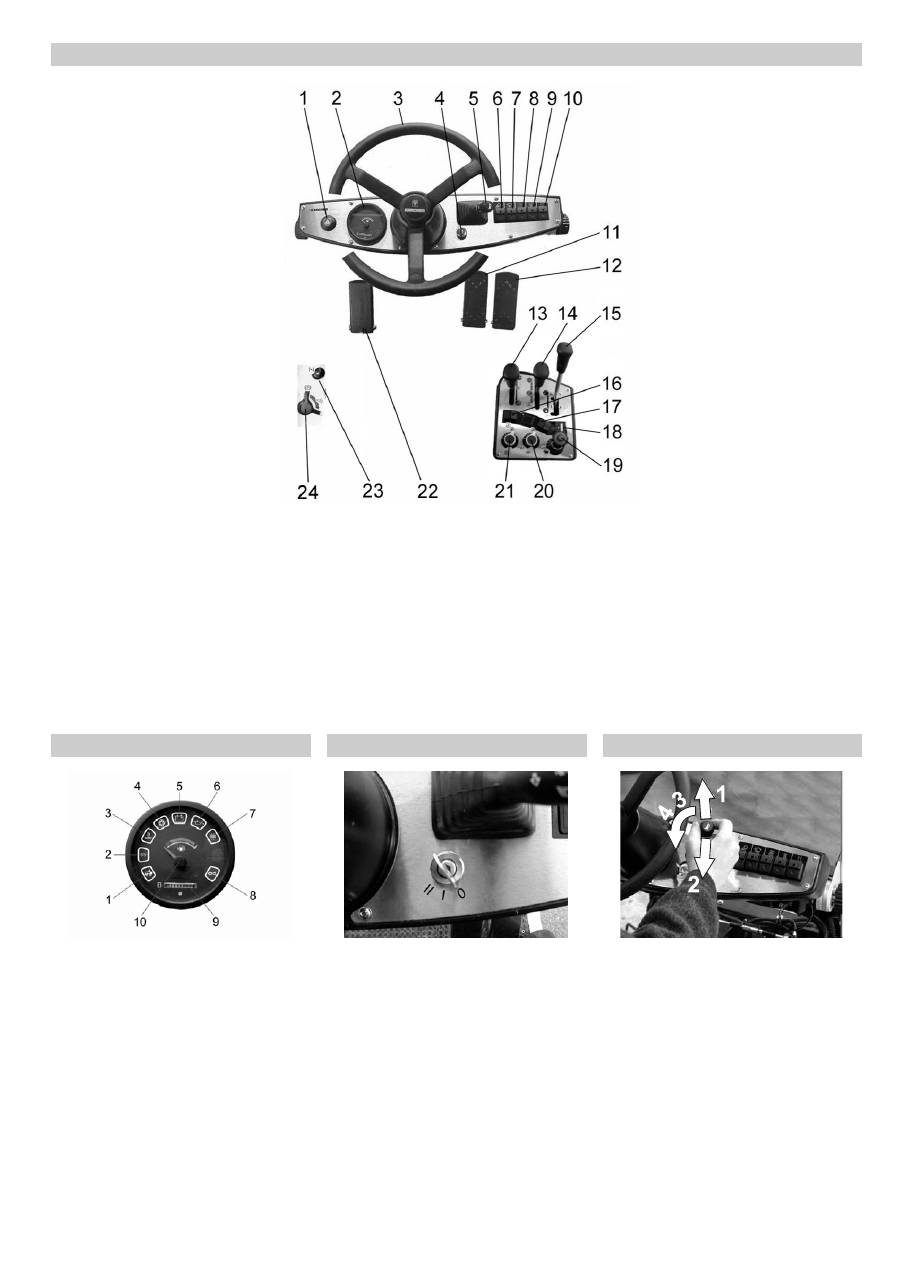

Elementi di comando e di funzione

60

Italiano

1 Lampeggio di emergenza

2 Strumento d'indicazione

3 Volante

4 Chiave di accensione

5 Avvisatore ottico

6 Illuminazione area di lavoro spazzole la-

terali (accessorio)

7 Tergicristallo

8 Riscaldamento (accessorio)

9 Ventola antigelo per parabrezza (acces-

sorio)

10 Avvisatore ottico rotante (accessorio)

11 Pedale di "retromarcia"

12 Pedale di "avanzamento"

13 Sollevamento/abbassamento del vano

raccolta

14 Sollevamento/abbassamento spazzole

laterali - Regolazione numero di giri

15 Sollevamento/abbassamento serranda

16 Aspiratore-raccoglitore

17 Pompa dell'acqua

18 Contatore ore di funzionamento mac-

china spazzatrice (accessorio)

19 Regolazione del numero di giri del mo-

tore

20 Quantità d’acqua spazzole laterali

21 Quantità d’acqua canale di aspirazione

22 Pedale freno di stazionamento/freno a

pedale

23 Valvola aria (solo apparecchio a benzi-

na)

24 Cambio pedale freno di stazionamento/

freno a pedale

1 Vano raccolta sollevato

2 Preriscaldamento (solo apparecchio

diesel)

3 Sovratemperatura acqua di raffredda-

mento (segnale acustico supplementa-

re)

4 Aspiratore-raccoglitore attivato

5 Controllo ricarica batteria

6 Indicatore pressione olio

7 Indicatore per sostituzione filtro dell'aria

8 Indicatore di direzione

9 Contaore del motore

10 Indicatore del serbatoio

– 0 = Accensione disattivata/motore

spento

– I = Preriscaldamento attivato (solo ap-

parecchio diesel) e funzionamento

– II = Avvio motore

1 Indicatore di direzione sinistro

2 Indicatore di direzione destro

3 Luce di posizione

4 Luce anabbagliante

Clacson: premere l'interruttore

Quadro di comando

Strumento d'indicazione

Chiave di accensione

Avvisatore ottico
