Karcher ICC 1 D Adv: Antes de colocar em funcio- namento

Português

 115

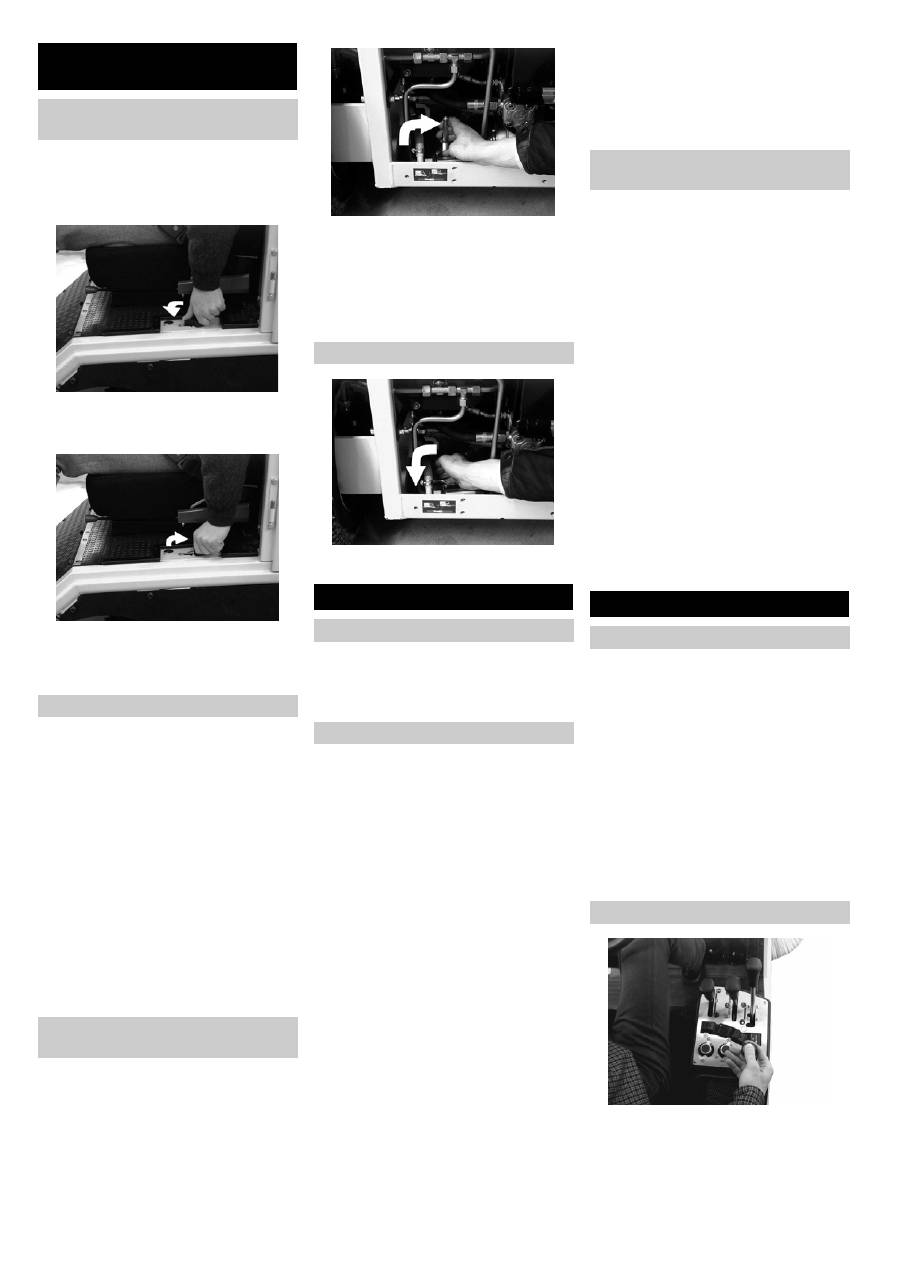

Aviso

O aparelho está equipado com um travão

de serviço que funciona igualmente como

travão de imobilização.

Î

Mudar para o modo de funcionamento

"travão de imobilização" ("P")

Î

Carregar no pedal do travão.

Î

Carregar no pedal do travão e mantê-lo

carregado.

Î

Mudar para o modo de funcionamento

"travão de serviço".

Aviso

Para ser transportado com segurança, o

aparelho foi travado com cintas tensoras,

cabos ou correntes.

Proceder da seguinte maneira para descar-

regar o aparelho:

Î

Activar o travão de imobilização.

Î

Remova as cintas tensoras, cordas ou

correntes dos olhais de transporte.

O aparelho pode ser movimentado de duas

maneiras:

(1) Empurrar o aparelho (veja "Deslocar a

vassoura mecânica sem accionamento

próprio").

(2) Conduzir o aparelho (veja "Deslocar a

vassoura mecânica com accionamento

próprio").

Î

Desaparafusar a tampa traseira.

Î

Virar a alavanca de roda livre (regime

de empuxo).

Aviso

Não desloque a vassoura mecânica sem

accionamento próprio em percursos muito

longos, nem a uma velocidade superior a

10 km/h.

Î

Virar a alavanca de roda livre (regime

de marcha).

Î

Estacionar a vassoura mecânica sobre

uma superfície plana.

Î

Retirar a chave da ignição.

Î

Activar o travão de imobilização.



Perigo

Perigo de explosão!

–

Só pode utilizar os combustíveis espe-

cificados no manual de instruções.

–

Não reabastecer em recintos fechados.

–

Proibido fumar e fogo aberto.

–

Tome providências para que nenhum

combustível entre em contacto com su-

perfícies quentes.

Î

Desligar o motor.

Î

Abrir a tampa do depósito.

Î

Apenas em aparelho a gasóleo: abaste-

cer combustível diesel.

Î

Apenas aparelho a gasolina: abastecer

gasolina normal sem chumbo.

Î

Abastecer o depósito no máximo até 1

cm abaixo do rebordo inferior do bocal

de enchimento, visto que o combustível

dilata com o calor.

Î

Limpar o combustível transbordado e

fechar a tampa do depósito.

– Avaliar previamente a quantidade de

combustível para evitar que este trans-

borde.

– Colocar a pistola o mais fundo possível

no bocal de enchimento. Parar de en-

cher logo que a pistola distribuidora es-

tandardizada disparar pela primeira

vez.

Î

Verificar o nível de óleo do motor.

Î

Verificar o nível de óleo hidráulico.

Î

Verificar e proceder à manutenção do

radiador de água.

Î

Verificar a pressão dos pneus.

Î

Ajustar o assento do condutor.

Î

Verificar o canal da ventoinha de aspi-

ração.

Î

Verificar a regulação do bocal de aspi-

ração.

Î

Verificar o bom funcionamento dos sis-

temas de iluminação.

Î

Verifique o funcionamento dos disposi-

tivos de sinalização e de advertência.

Î

Encher o depósito de água.

Aviso

Descrição, veja capítulo Conservação e

manutenção.

몇

Advertência

As falhas detectadas devem ser eliminadas

de imediato ou deve-se imobilizar o veícu-

lo.

Î

Puxar a alavanca de ajuste do assento

para fora.

Î

Deslocar o assento, soltar a alavanca e

deixar engatar.

Î

Controlar se o assento está travado,

movimentando-o para a frente a para

trás.

Regular a inclinação do apoio das costas:

Î

Aliviar o apoio das costas.

Î

Puxar o dispositivo de destravamento

do apoio das costas para cima.

Î

Alterar a inclinação do apoio das costas

através da posição do tronco.

Î

Soltar o dispositivo de destravamento.

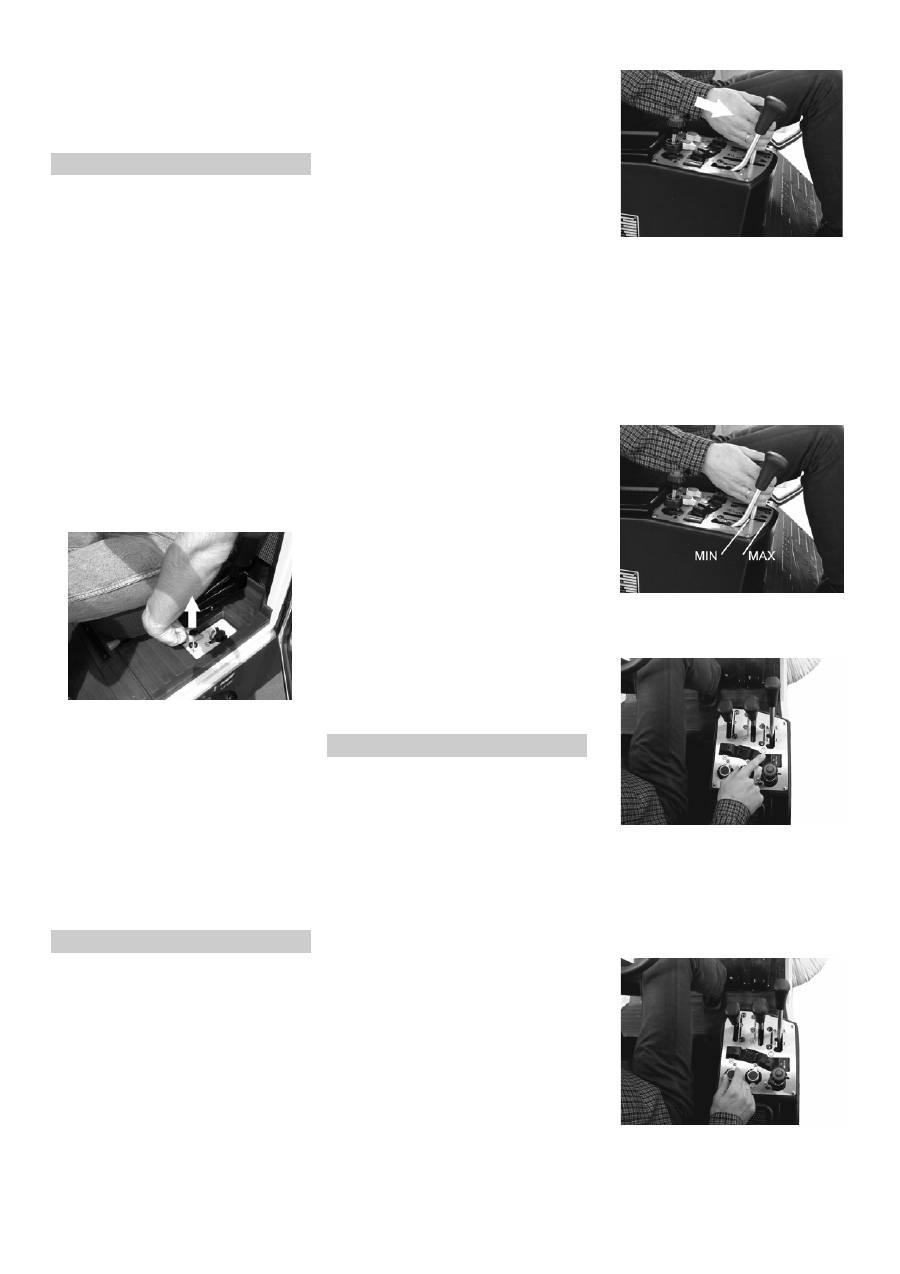

Î

Carregar no botão.

– Puxado para fora: número de rotações

máx.

– Empurrado para dentro: número de ro-

tações mín.

Antes de colocar em funcio- namento

Travão de imobilização/travão de

serviço

Descarregar

Deslocar a vassoura mecânica sem

accionamento próprio

Tubo de extensão

Colocação em funcionamento

Instruções gerais

Reabastecer

Abastecer com o bidão ou depósito

Abastecer com pistola distribuidora

Trabalhos de verificação e de manu-

tenção

Funcionamento

Ajustar o assento do condutor

Ajustar as rotações do motor

Regulação geral

116

Português

Î

Rodar o botão.

– No sentido horário: número de rotações

mín.

– No sentido anti-horário: número de rota-

ções máx.

Î

Sentar-se no assento do condutor.

Î

Não accionar os pedais de marcha.

Î

Activar o travão de imobilização.

Î

Puxar o regulador das rotações do mo-

tor 1/3 para fora.

Î

Rodar a chave de ignição para a posi-

ção "I".

A lâmpada de pré-incandescência acende.

Î

Rodar a chave de ignição para a

posição "II", assim que a lâmpada de

pré-incandescência apagar.

Î

Soltar a chave de ignição depois de o

aparelho arrancar.

Î

Puxar o Choke.

Î

Girar a chave de ignição para a

posição "II".

Î

Quando o motor entrar em funciona-

mento soltar a chave de ignição.

Î

Quando o motor entrar em funciona-

mento, empurrar lentamente de volta o

choke.

Aviso

Nunca accionar o motor de arranque du-

rante mais de 10 segundos. Esperar pelo

menos 10 segundos até accionar nova-

mente o motor de arranque.

Î

Puxar o regulador das rotações do mo-

tor completamente para fora.

Î

Carregar no pedal do travão e mantê-lo

carregado.

Î

Mudar para o modo de funcionamento

"travão de serviço".

Î

Carregar lentamente no pedal de mar-

cha para a frente.



Perigo

Perigo de lesões! Durante a marcha-atrás

não pode existir qualquer perigo para ter-

ceiros, caso contrário deve requerer o

apoio de uma pessoa para o apoiar nas

manobras.

Î

Carregar lentamente no pedal de mar-

cha para trás.

Aviso

Dirigibilidade

– Durante a marcha-atrás, o veículo emi-

te um sinal de aviso.

– Com o pedal de marcha (translado) é

possível regular a velocidade de deslo-

cação continuamente.

– Evite pisar o pedal aos solavancos para

não danificar o sistema hidráulico.

– Na queda de potência em subidas, sol-

tar levemente o pedal de marcha.

– Só mudar de direcção depois do veículo

se encontrar parado.

Î

Soltar o pedal de marcha, o aparelho

trava automaticamente e pára.

Aviso

Para travar mais rapidamente utilize o tra-

vão de serviço (de pé).

몇

Advertência

Levantar a vassoura lateral e o bocal de as-

piração antes de passar por cima de obstá-

culos.

Obstáculos até 150 mm de altura:

Î

Passar lenta e cuidadosamente por

cima dos obstáculos num ângulo de

45°.

Obstáculos com mais de 150 mm de altura:

Î

Para passar por cima de obstáculos

maiores é requerida uma rampa apro-

priada.

몇

Advertência

Perigo de danos! Certifique-se de que o ve-

ículo não esteja encostado no piso.



Perigo

Perigo de lesões! Enquanto a flap de suji-

dade grossa estiver aberta, existe o risco

do rolo-escova lançar pedras ou cascalho

para a frente. Tenha cuidado que nenhuma

pessoa, animal ou objectos sejam expostos

a perigos.

몇

Advertência

Não varrer fitas de empacotar, arames ou

objectos semelhantes, para evitar danos na

unidade da ventoinha de aspiração.

몇

Advertência

Para evitar uma danificação do solo, a vas-

soura mecânica não deve ser operada du-

rante um período prolongado no mesmo

lugar.

Aviso

Para conseguir óptimos resultados de lim-

peza, deve andar-se a uma velocidade

adequada às condições da superfície a ser

limpada.

Aviso

Esvaziar em intervalos regulares o colector

de lixo durante o período de operação.

Î

Pressionar a alavanca para a frente.

Vassouras laterais e bocal de aspiração

são baixados.

Aviso

As vassouras laterais são ligadas automa-

ticamente.

Î

Puxar a alavanca para trás. As vassou-

ras laterais e o bocal de aspiração são

elevados.

Î

Ajustar a rotação da vassoura lateral

através da alavanca.

Î

Premir o interruptor da água de pulveri-

zação.

A água de pulverização o ajuntamento do

pó para a vassoura lateral e o bocal de as-

piração é activada.

Î

Ajustar a quantidade de água no canal

de aspiração na válvula de regulação.

Regulação de precisão

Arrancar o aparelho

Pré-incandescência (apenas em apare-

lho a gasóleo)

Ligar o motor (apenas em aparelho a ga-

sóleo)

Ligar o motor (apenas em aparelho a ga-

solina)

Conduzir o aparelho

Marcha para a frente

Marcha atrás

Travar

Passar por cima de obstáculos

Operação de varrer

Levantar / descer vassoura lateral

Regular as rotações da vassoura lateral

Ligar/desligar água de pulverização

Regular a quantidade de água no canal

de aspiração

Português

 117

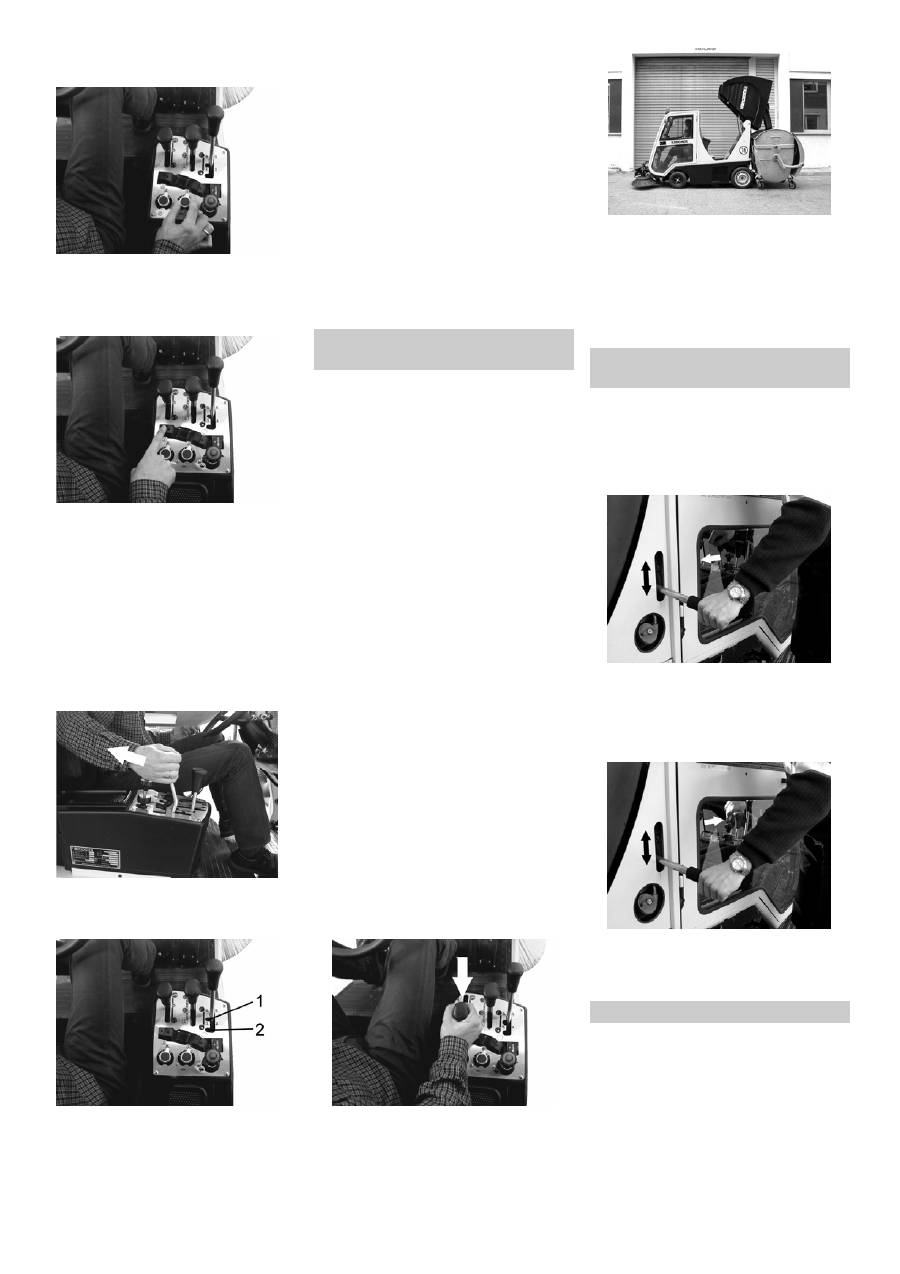

Î

Ajustar a quantidade de água dos pul-

verizadores das vassouras laterais na

válvula de regulação.

Î

Premir o interruptor ventoinha de aspi-

ração.

Aviso

A bomba de água só começa a funcionar

quando a ventoinha de aspiração estiver li-

gada.

Aviso

O operador pode ver a sua área de trabalho

através do espelho do bocal de aspiração.

Levantar a flap de sujidade grossa:

Î

Se existir uma elevada sujidade puxar a

alavanca totalmente para trás durante

um curto espaço de tempo.

Î

No caso de uma sujidade média (p. ex.

folhas), engatar a alavanca na pos. 1.

Î

No caso de uma sujidade grossa (p. ex.

latas), engatar a alavanca na pos. 2.

Aviso

Com a tampa de sujidade grossa elevada

não será aspirada areia nem cascalho.

Para evitar sedimentações no canal de as-

piração e formação de poeira, a alimenta-

ção de água para os pulverizadores das

vassouras deve estar em operação.

Î

Ligar água de pulverização.

Î

Dosear a quantidade de água.

Caso não se verifique quase nenhuma for-

mação de pó, deve-se desligar a alimenta-

ção da água para os pulverizadores

(bocais) das vassouras.

Î

Desligar água de pulverização.



Perigo

Perigo de lesões! Durante a marcha-atrás

não pode existir qualquer perigo para ter-

ceiros, caso contrário deve requerer o

apoio de uma pessoa para o apoiar nas

manobras.



Perigo

Perigo de instabilidade! Estacionar o apa-

relho sobre uma superfície plana durante o

esvaziamento.



Perigo

Perigo de instabilidade! Durante o esvazia-

mento em depósitos e/ou rampas, conside-

rar a respectiva distância de segurança.



Perigo

Perigo de lesões! Antes de esvaziar o co-

lector de lixo varrido, desligar a ventoinha

de aspiração.



Perigo

Perigo de lesões! Durante o processo de

esvaziamento, não podem encontrar-se

nem pessoas, nem animais na zona de al-

cance do recipiente de material varrido.



Perigo

Perigo de esmagamento! Nunca introduzir

as mãos na articulação do mecanismo de

esvaziamento.

Î

Desligar a ventoinha de aspiração.

Î

Levantar o bocal de aspiração e a vas-

soura lateral.

Î

Activar o travão de imobilização.

Î

Elevar o recipiente de material varrido.

Aviso

Ao baixar o levantar o colector de lixo varri-

do é emitido um sinal de aviso.

Î

Abaixar o recipiente de material varrido.

Aviso

Ao baixar o recipiente do lixo varrido é emi-

tido um sinal de aviso.

Aviso

Para se poder esvaziar manualmente o co-

lector de lixo varrido, é necessário o kit de

acoplamento 2.639-500.

Î

Durante o bombeamento pressionar a

alavanca de comando para "subir/des-

cer colector do lixo varrido" para a posi-

ção "subir" e mantê-la nessa posição.

Î

Durante o bombeamento pressionar a

alavanca de comando para "subir/des-

cer colector do lixo varrido" para a posi-

ção "descer" e mantê-la nessa posição.

Î

Desligar a ventoinha de aspiração.

Î

Desligar a água pulverizadora para as

vassouras laterais e o bocal de aspira-

ção.

Î

Levantar o bocal de aspiração e a vas-

soura lateral.

Î

Activar o travão de imobilização.

Î

Introduzir totalmente o regulador das

rotações do motor.

Î

Rodar a chave de ignição para "0" e re-

tirar a chave.

Regular a quantidade de água dos pul-

verizadores das vassouras laterais.

Ligar/desligar ventoinha de aspiração

Varrer objectos maiores

Varrer chão seco

Varrer chão húmido ou molhado

Esvaziar o recipiente de material

varrido

Esvaziar manualmente o colector

de lixo varrido (acessório)

Levantar o colector de lixo

Baixar o colector de lixo varrido

Desligar o aparelho
