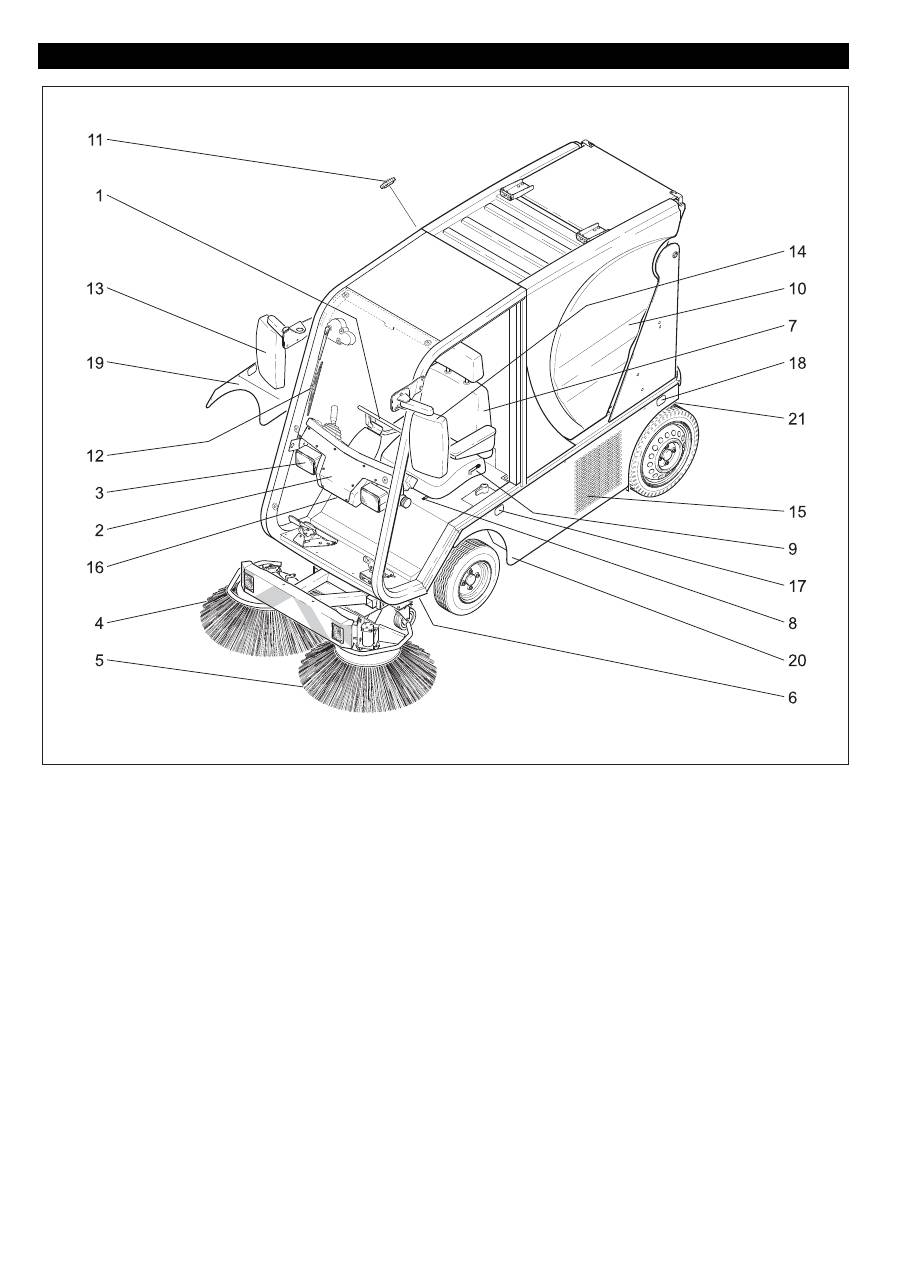

Karcher ICC 1 D Adv: Bedien- und Funktionselemente

Deutsch

 5

1 Lenkrad

2 Bedienpult

3 Beleuchtung

4 Rechter Seitenbesen

5 Linker Seitenbesen

6 Grobschmutzklappe

7 Fahrersitz

8 Hebel Sitzverstellung

9 Entriegelung der Rückenlehne

10 Kehrgutbehälter

11 Kraftstofftank

12 Scheibenwischer

13 Rechter Außenspiegel

14 Linker Außenspiegel

15 Wasserkühler

16 Sicherungskasten Fahrerkabine

17 Transportöse, vorne

18 Transportöse, hinten

19 Seitenverkleidung, rechts

20 Seitenverkleidung, links

21 Heckabdeckung

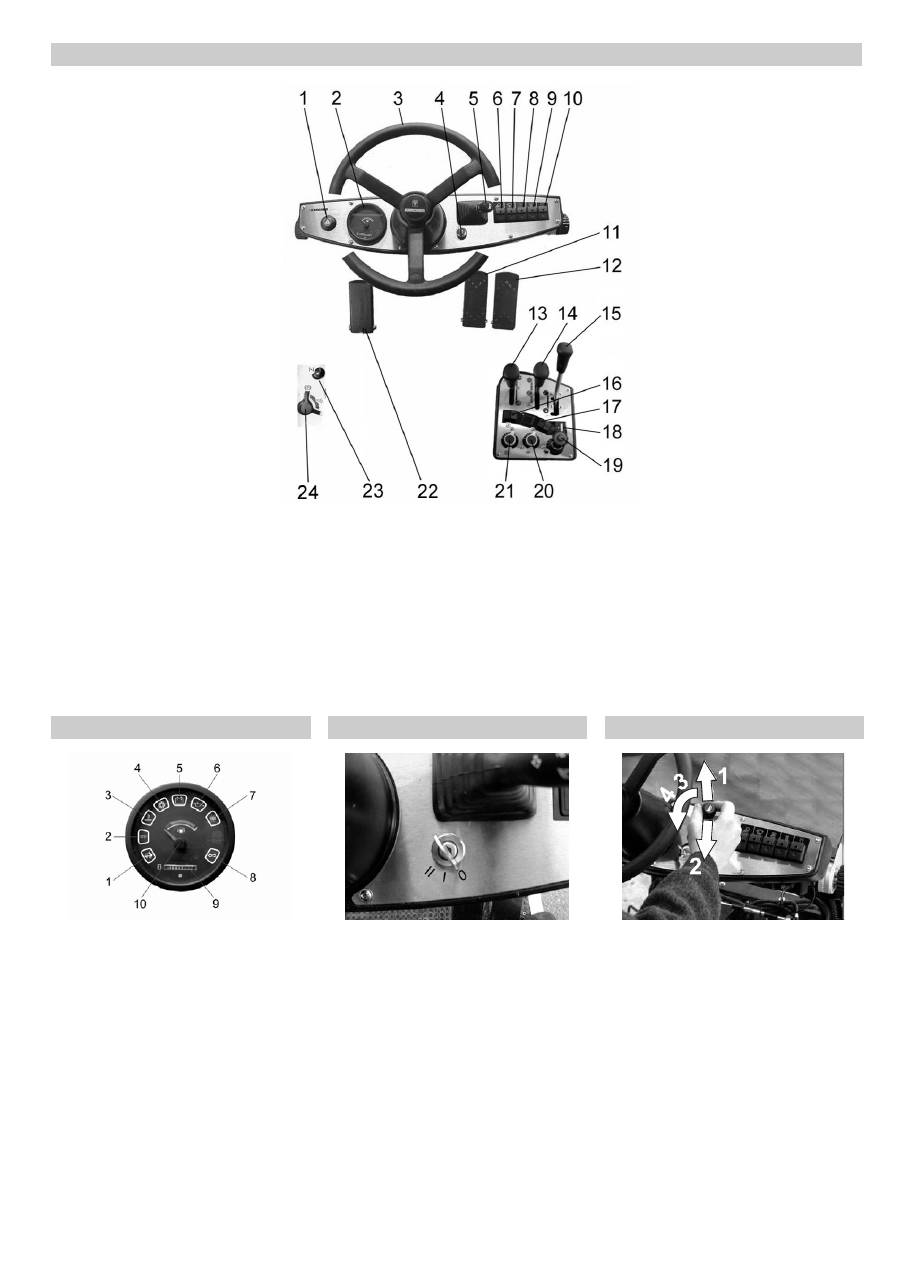

Bedien- und Funktionselemente

6

Deutsch

1 Warnblinkanlage

2 Anzeigeinstrument

3 Lenkrad

4 Zündschloss

5 Kombinationsschalter

6 Arbeitsbeleuchtung Seitenbesen (Zu-

behör)

7 Scheibenwischer

8 Heizung (Zubehör)

9 Defrostergebläse Frontscheibe (Zube-

hör)

10 Rundumkennleuchte (Zubehör)

11 Fahrpedal „rückwärts“

12 Fahrpedal „vorwärts“

13 Kehrgutbehälter anheben/absenken

14 Seitenbesen anheben/absenken -

Drehzahlverstellung

15 Grobschmutzklappe anheben/absen-

ken

16 Sauggebläse

17 Wasserpumpe

18 Betriebsstundenzähler Kehrwerk (Zu-

behör)

19 Motordrehzahlverstellung

20 Wassermenge Seitenbesen

21 Wassermenge Saugkanal

22 Pedal Feststellbremse/Fußbremse

23 Choke (nur Benzin-Gerät)

24 Umstellung Feststellbremse/Fußbrem-

se

1 Kehrgutbehälter angehoben

2 Vorglühen (nur Diesel-Gerät)

3 Kühlwasserübertemperatur (zusätzlich

akustisches Signal)

4 Sauggebläse ein

5 Batterieladekontrolle

6 Öldruckanzeige

7 Luftfilterwechselanzeige

8 Blinker

9 Betriebsstundenzähler Motor

10 Tankanzeige

– 0 = Zündung aus/Motor aus

– I = Vorglühen ein (nur Diesel-Gerät)

und Betrieb

– II = Motor starten

1 Blinker links

2 Blinker rechts

3 Standlicht

4 Abblendlicht

Hupen: Schalter betätigen

Bedienpult

Anzeigeinstrument

Zündschloss

Kombinationsschalter
