Karcher ICC 1 D Adv: Elementos de operación y funcionamiento

Español

 95

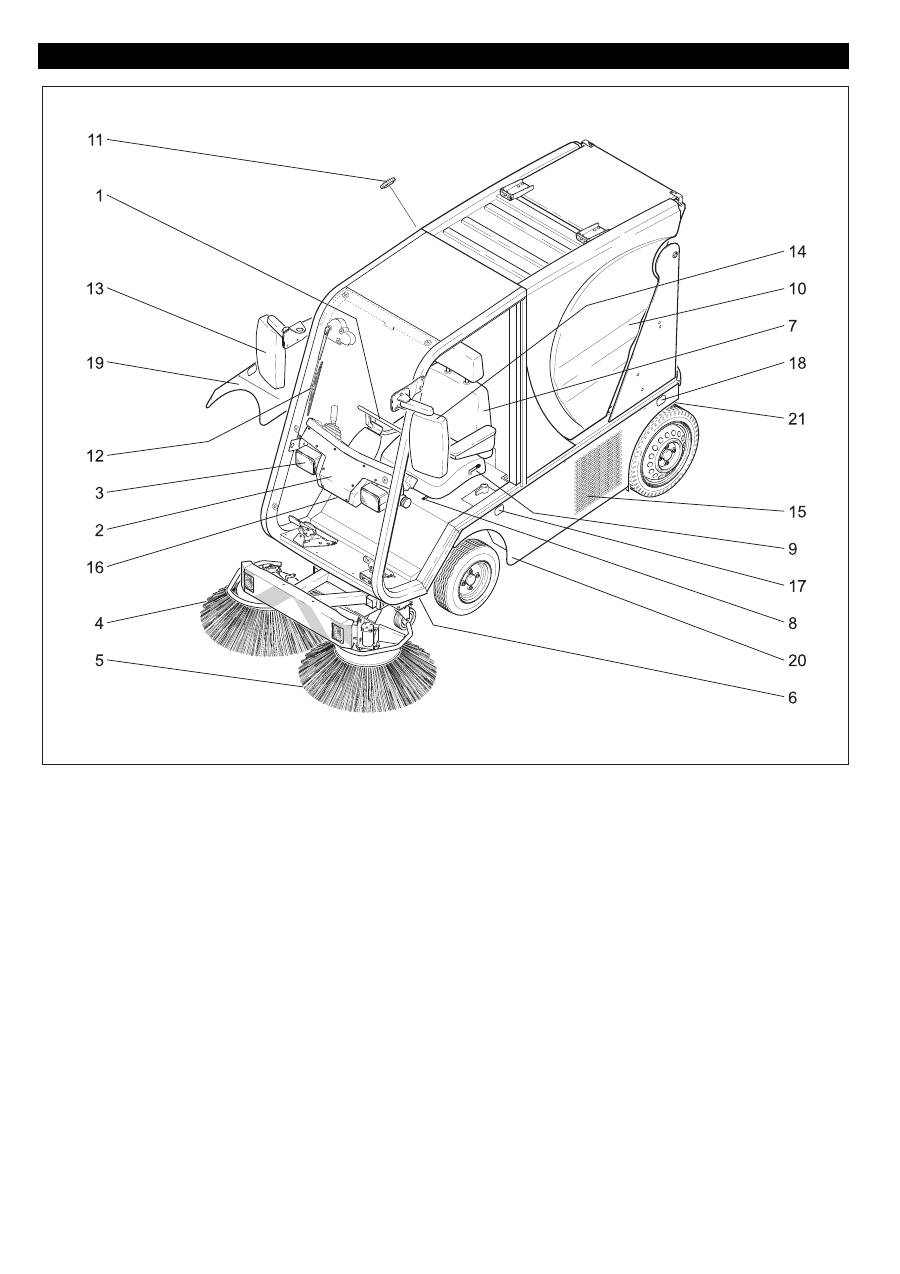

1 Volante

2 Pupitre de mando

3 Iluminación

4 Escoba lateral derecha

5 Escoba lateral izquierda

6 Tapa de suciedad basta

7 Asiento del conducto

8 Palanca de regulación del asiento

9 Desbloqueo del respaldo

10 Depósito de basura

11 Depósito de combustible

12 Limpiaparabrisas

13 Espejo exterior derecho

14 Espejo exterior izquierdo

15 Refrigerante de agua

16 Caja de fusibles cabina del conductor

17 Ojal de transporte, delantero

18 Ojal de transporte, trasero

19 Revestimiento lateral, derecho

20 Revestimiento lateral, izquierdo

21 Cubierta del capó

Elementos de operación y funcionamiento

96

Español

1 Sistema de intermitentes

2 instrumento de indicación

3 Volante

4 Cerradura de encendido

5 Interruptor combinado

6 Iluminación de trabajo escoba lateral

(accesorios)

7 Limpiaparabrisas

8 Calefacción (accesorio)

9 Ventilación de descongelación luna de-

lantera (accesorio)

10 Lámpara omnidireccional (accesorios)

11 Pedal acelerador "retroceso"

12 Pedal acelerador "avance"

13 Depósito de basura (elevar/bajar)

14 Elevar/bajar escobas laterales - ajuste

de revoluciones

15 Tapa contra suciedad elevar/bajar es-

cobas laterales

16 ventilador aspirante

17 bomba de agua

18 Contador de horas de servicio del dis-

positivo de barrido (accesorio)

19 Ajuste de revoluciones del motor

20 Caudal de agua escobilla lateral

21 Caudal de agua canal de absorción

22 Pedal freno de estacionamiento/pedal

23 Estrangulador (sólo para dispositivos

de gasolina)

24 Cambio freno de estacionamiento/pe-

dal

1 Depósito de basura elevado

2 Precalentamiento (sólo dispositivo de

diésel)

3 exceso de temperatura del refrigerante

(adicionalmente señal acústica)

4 Ventilador de absorción conectado

5 Control de carga de batería

6 Indicador de presión de aceite

7 Indicador de cambio de filtro de aire

8 intermitente

9 Contador de horas de funcionamiento

del motor

10 Indicador del depósito

– 0 = encendido desconectado/motor

desconectado

– I = Preencendido conectado (sólo dis-

positivo diésel) y funcionamiento

– II = Arrancar motor

1 Intermitente izquierdo

2 Intermitente derecho

3 Luz fija

4 Luz de cruce

Tocar la bocina: Pulsar el interruptor

Pupitre de mando

instrumento de indicación

Cerradura de encendido

Interruptor combinado
