Karcher ICC 1 D Adv: Voor ingebruikneming

Nederlands

 79

Waarschuwing

Het apparaat is uitgerust met een voetrem

die tevens dient als parkeerrem.

Î

Omschakelen naar bedrijfsmodus „Par-

keerrem“ (P).

Î

Op de rempedaal drukken.

Î

Rempedaal induwen en ingedrukt hou-

den.

Î

Omschakelen naar bedrijfsmodus „Voe-

trem“.

Waarschuwing

Het apparaat werd voor een veilig transport

met spanriemen, koorden of kettingen be-

veiligd.

Ga bij het afladen als volgt te werk:

Î

Parkeerrem vastzetten.

Î

Spankabels, koorden of kettingen van

de transportogen verwijderen.

Het apparaat kan op 2 manieren bewogen

worden:

(1) Apparaat schuiven (zie veegmachine

zonder zelfaandrijving bewegen).

(2) Apparaat verrijden (zie veegmachine

met zelfaandrijving bewegen).

Î

Achterste afdekking losschroeven.

Î

Vrijloophefboom omleggen (schuifwer-

king).

Waarschuwing

Beweeg de veegmachine zonder zelf-

aandrijving niet over lange afstanden en

niet sneller dan 10 km/h.

Î

Vrijloophefboom omleggen (rijwerking).

Î

Veegmachine op een egaal oppervlak

neerzetten.

Î

Contactsleutel uitnemen.

Î

Parkeerrem vastzetten.



Gevaar

Explosiegevaar!

–

Uitsluitend de in de gebruiksaanwijzing

aangegeven brandstof mag worden ge-

bruikt.

–

Niet in gesloten ruimtes tanken.

–

Roken en open vuur is verboden.

–

Let erop dat er geen brandstof op hete

oppervlakken komt.

Î

Motor uitzetten.

Î

Tankdop openen.

Î

Alleen apparaat met diesel: diesel tan-

ken.

Î

Alleen apparaat met benzine: normale

loodvrije benzine tanken.

Î

Tank maximaal tot 1 cm onder de on-

derkant van de vulpijp vullen, omdat de

brandstof bij warmte uitzet.

Î

Overgelopen brandstof wegvegen en

vuldop van brandstoftank sluiten.

– Hoeveelheid brandstof van te voren

schatten, om overlopen te verhinderen.

– Pistool van brandstofvulslang zo ver

mogelijk in de vulpijp stoppen. Zodra

het volgens voorschrift gebruikte pistool

van de brandstofvulslang voor de eerste

keer afslaat, dan niet meer verder tan-

ken.

Î

Motoroliepeil controleren.

Î

Oliepeil van het hydraulisch systeem

controleren.

Î

Radiateur controleren en onderhouden.

Î

Luchtdruk banden controleren.

Î

Chauffeursstoel instellen.

Î

Kanaal zuigturbine controleren.

Î

Instelling zuigmond controleren.

Î

Installaties betreffende de lichttechniek

controleren, of ze functioneren.

Î

Signaal- en waarschuwingsinstallaties

controleren, of ze functioneren.

Î

Watertank vullen.

Waarschuwing

Beschrijving zie hoofdstuk Reparaties en

onderhoud.

몇

Waarschuwing

Vastgestelde mankementen moeten direct

verholpen worden of het voertuig moet bui-

ten bedrijf gesteld worden.

Î

Hefboom stoelverstelling naar buiten

trekken.

Î

Stoel verschuiven, hefboom loslaten en

vastzetten.

Î

Door vooruit- en terugbewegen van de

stoel controleren of hij vast zit.

Helling van de rugleuning instellen:

Î

rugleuning ontlasten.

Î

Ontgrendeling van de rugleuning naar

boven trekken.

Î

Helling van de rugleuning veranderen

door de stand van het bovenlichaam.

Î

Ontgrendeling loslaten.

Î

Knop indrukken.

– Uitgetrokken: max. toerental

– Ingeschoven: min. toerental

Î

Aan de knop draaien.

– In de richting van de wijzers van de klok:

min. toerental

– Tegen de wijzers van de klok in: max.

toerental

Î

Op de chauffeursstoel plaatsnemen.

Î

Gaspedaal niet indrukken.

Î

Parkeerrem vastzetten.

Î

Regeling motortoerental 1/3 uittrekken.

Î

Contactsleutel op positie „I“ draaien.

Voorgloeilamp licht op.

Voor ingebruikneming

Parkeerrem/voetrem

Afladen

Veegmachine zonder zelfaandrij-

ving bewegen

Veegmachine met zelfaandrijving

bewegen

Ingebruikneming

 Algemene aanwijzingen

Tanken

Tanken met jerrycan

Tanken met pistool van brandstofvul-

slang

Controle- en onderhoudswerkzaam-

heden

Gebruik

Chauffeursstoel instellen

Motortoerental verstellen

Grove verstelling

Fijne verstelling

Apparaat starten

Voorgloeien (alleen apparaat met diesel)

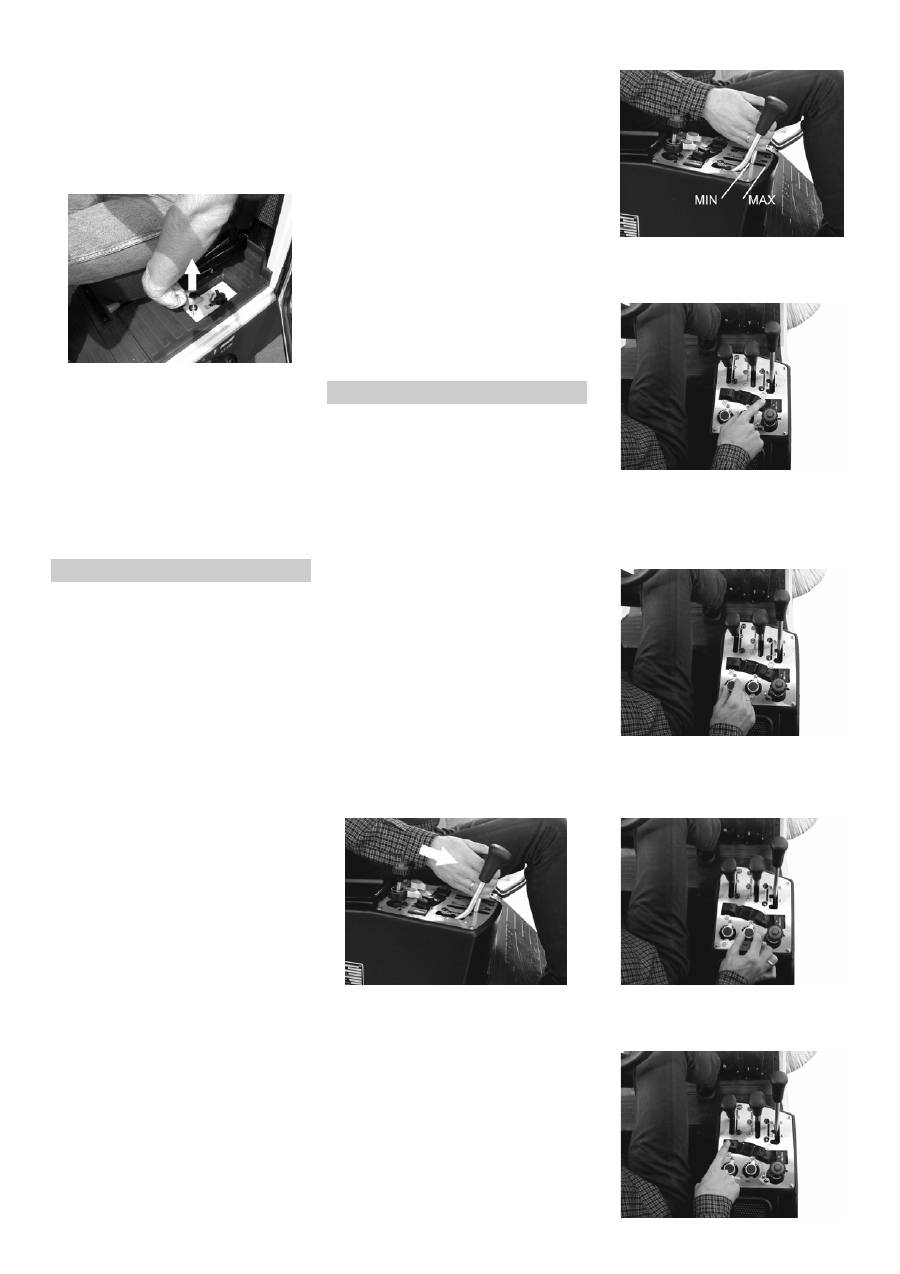

80

Nederlands

Î

Wanneer de voorgloeilamp uitgaat, de

contactsleutel op positie „II“ draaien.

Î

Is het apparaat gestart, dan contact-

sleutel loslaten.

Î

Choke uittrekken.

Î

Contactsleutel in stand „II“ draaien.

Î

Indien de motor start, de contactsleutel

loslaten.

Î

Indien de motor draait, choke langzaam

terugschuiven.

Tip

 De startmotor nooit langer dan 10 secon-

den gebruiken. Voor het opnieuw gebruiken

van de startmotor minstens 10 seconden

wachten.

Î

Regeling motortoerental volledig uit-

trekken.

Î

Rempedaal induwen en ingedrukt hou-

den.

Î

Omschakelen naar bedrijfsmodus „Voe-

trem“.

Î

Gaspedaal "vooruit" langzaam indruk-

ken.



Gevaar

Gevaar voor verwonding! Bij het achteruit-

rijden mogen derden niet in gevaar ge-

bracht worden, eventueel aanwijzingen

laten geven.

Î

Gaspedaal "achteruit" langzaam indruk-

ken.

Tip

Rijgedrag

– Bij het achteruitrijden klinkt een waar-

schuwingssignaal.

– Met het gaspedaal kan de rijsnelheid

traploos geregeld worden.

– Vermijd schokkerig gebruik van het pe-

daal, omdat de hydraulische installatie

anders beschadigd kan raken.

– Bij capaciteitsafname op hellingen het

rijpedaal zachtjes terugnemen.

– Wisseling van rijrichting pas na stilstand

van het voertuig doen.

Î

Rijpedaal loslaten, het apparaat remt

zelf en blijft staan.

Tip

De remwerking kan door drukken op de

voetrem ondersteund worden.

몇

Waarschuwing

Zijbezems en zuigmond voor het rijden over

hindernissen opheffen.

Hindernissen tot een hoogte van 150 mm:

Î

langzaam en voorzichtig in een hoek

van 45° voorwaarts over hindernis rij-

den.

Hindernissen van meer dan 150 mm hoog-

te:

Î

Er mag alleen over hindernissen heen

gereden worden met een geschikte op-

rijdrempel.

몇

Waarschuwing

Gevaar voor beschadiging! Verzeker u er-

van, dat het voertuig niet erop rust.



Gevaar

Gevaar voor verwonding! Bij geopende

grofvuilklep kan de veegwals stenen of split

naar voren wegslingeren. Erop letten, dat

geen mensen, dieren of voorwerpen in ge-

vaar gebracht worden.

몇

Waarschuwing

Geen pakbanden, draden of soortgelijk ma-

teriaal opvegen; dat kan leiden tot een be-

schadiging van de zuigturbine.

몇

Waarschuwing

Om beschadiging van de grond te vermij-

den, niet de veegmachine op één plaats ge-

bruiken.

Tip

Om een optimaal reinigingsresultaat te krij-

gen, moet de rijsnelheid aan de omstandig-

heden aangepast worden.

Tip

Tijdens het gebruik moet het veeggoedre-

servoir op gezette tijden geledigd worden.

Î

Hendel naar voren duwen. Zijbezems

en zuigmond worden neergelaten.

Waarschuwing

De zijbezems worden automatisch inge-

schakeld.

Î

Hendel naar achteren trekken. Zijbe-

zems en zuigmond worden opgeheven.

Î

Toerental zijbezems instellen door mid-

del van de hendel.

Î

Op de schakelaar sproeiwater drukken.

Het sproeiwater voor de stofbinding voor

zijbezems en zuigmond wordt geactiveerd.

Î

Waterhoeveelheid in het zuigkanaal

met het regelventiel instellen.

Î

Waterhoeveelheid van de zijbezem-

sproeiers met het regelventiel instellen.

Motor starten (alleen apparaat met die-

sel)

Motor starten (alleen apparaat met ben-

zine)

Apparaat verrijden

Vooruit rijden

Achteruit rijden

Remmen

Over hindernissen heen rijden

Veegbedrijf

Zijbezems opheffen/laten zakken

Toerental zijbezems inschakelen

Sproeiwater in-/uitschakelen

Waterhoeveelheid in het zuigkanaal in-

stellen

Waterhoeveelheid van de zijbezem-

sproeiers reguleren.

Zuigturbine in-/uitschakelen
