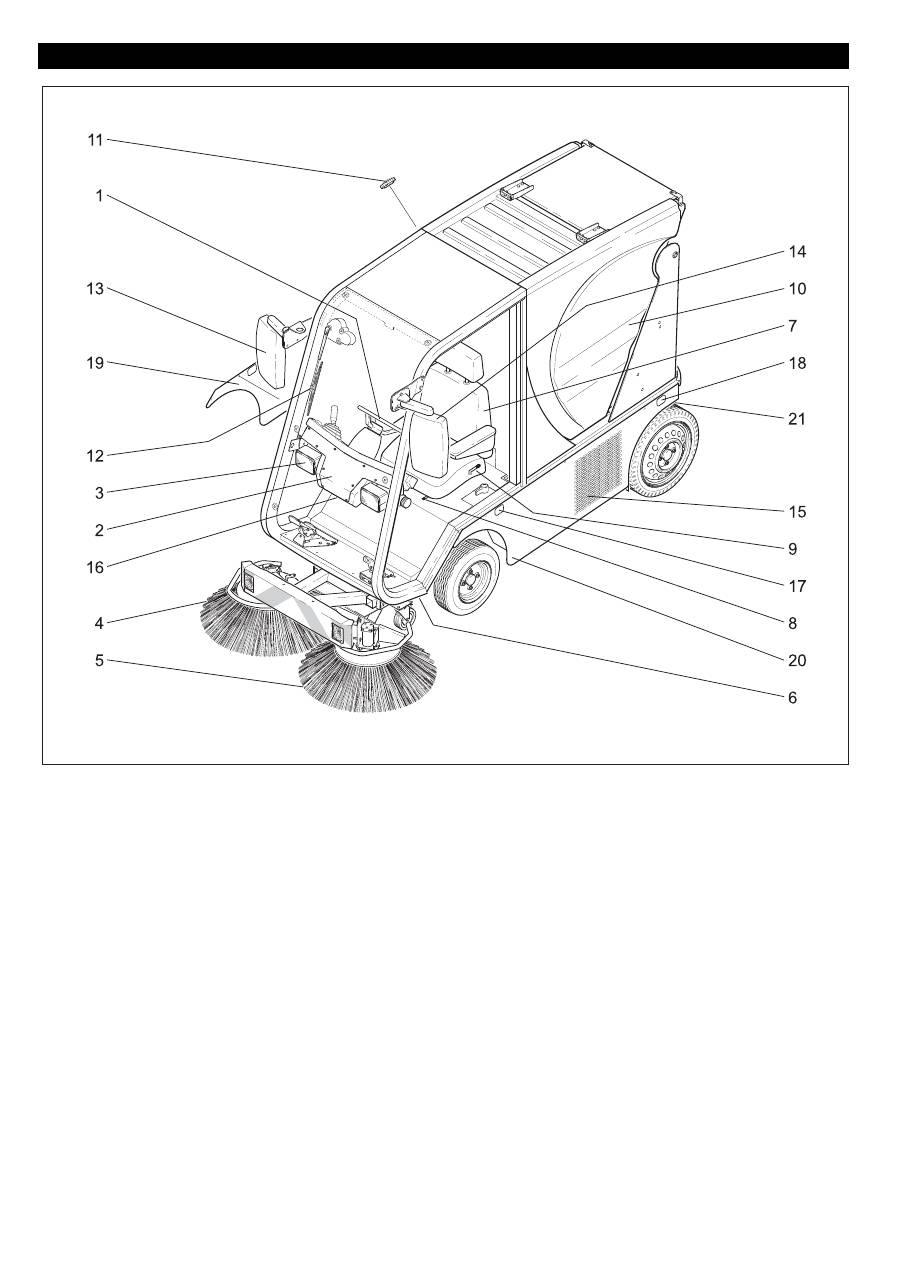

Karcher ICC 1 D Adv: Bediening- en werkingsonderdelen

Nederlands

 77

1 Stuurwiel

2 Bedieningspaneel

3 Verlichting

4 Rechter zijbezem

5 Linker zijbezem

6 Grofvuilklep

7 Bestuurdersstoel

8 Hefboom stoelverstelling

9 Ontgrendeling van de rugleuning

10 Veeggoedcontainer

11 Brandstoftank

12 Ruitenwisser

13 Rechter buitenspiegel

14 Linker buitenspiegel

15 Radiateur

16 Zekeringkast chauffeurscabine

17 Transportoog, vooraan

18 Transportoog, achteraan

19 Zijpaneel, rechts

20 Zijpaneel, links

21 Achterste afdekking

Bediening- en werkingsonderdelen

78

Nederlands

1 Noodknipperlichtinstallatie

2 Weergaveinstrument

3 Stuurwiel

4 Contactslot

5 Combinatieschakelaar

6 Werkverlichting zijbezem (accessoires)

7 Ruitenwisser

8 Verwarming (accessoires)

9 Blazer voorruitverwarmer (accessoires)

10 Zwaailicht (accessoires)

11 Rijpedaal "achteruit"

12 Rijpedaal "vooruit"

13 Veeggoedcontainer omhoog/omlaag

brengen

14 Zijbezems opheffen/laten zakken - toe-

rentalregeling

15 Grof vuilklep opheffen/laten zakken

16 Zuigturbine

17 Waterpomp

18 Bedrijfsurenteller keerwerk (accessoi-

res)

19 Regeling motortoerental

20 Waterhoeveelheid zijbezems

21 Waterhoeveelheid zuigkanaal

22 Pedaal parkeerrem/voetrem

23 Choke (alleen apparaat met benzine)

24 Omschakeling parkeerrem/voetrem

1 Veeggoedreservoir omhooggeheven

2 Voorgloeien (alleen apparaat met die-

sel)

3 Te hoge koelwatertemperatuur (tevens

akoestisch signaal)

4 Zuigturbine in

5 Batterijladingcontrole

6 Oliedrukweergave

7 Indicatie luchtfiltervervanging

8 Knipperlicht

9 Bedrijfsurenteller motor

10 Tankweergave

– 0 = ontsteking uit / motor uit

– I = voorgloeien in (alleen apparaat met

diesel) en bedrijf

– II = motor starten

1 Knipperlicht links

2 Knipperlicht rechts

3 Parkeerlicht

4 Dimlicht

Claxonneren: schakelaar bedienen

Bedieningspaneel

Weergaveinstrument

Contactslot

Combinatieschakelaar
