Karcher ICC 1 D Adv: Afbrydning/nedlæggelsePleje og vedligeholdelse

Dansk

 135

Î

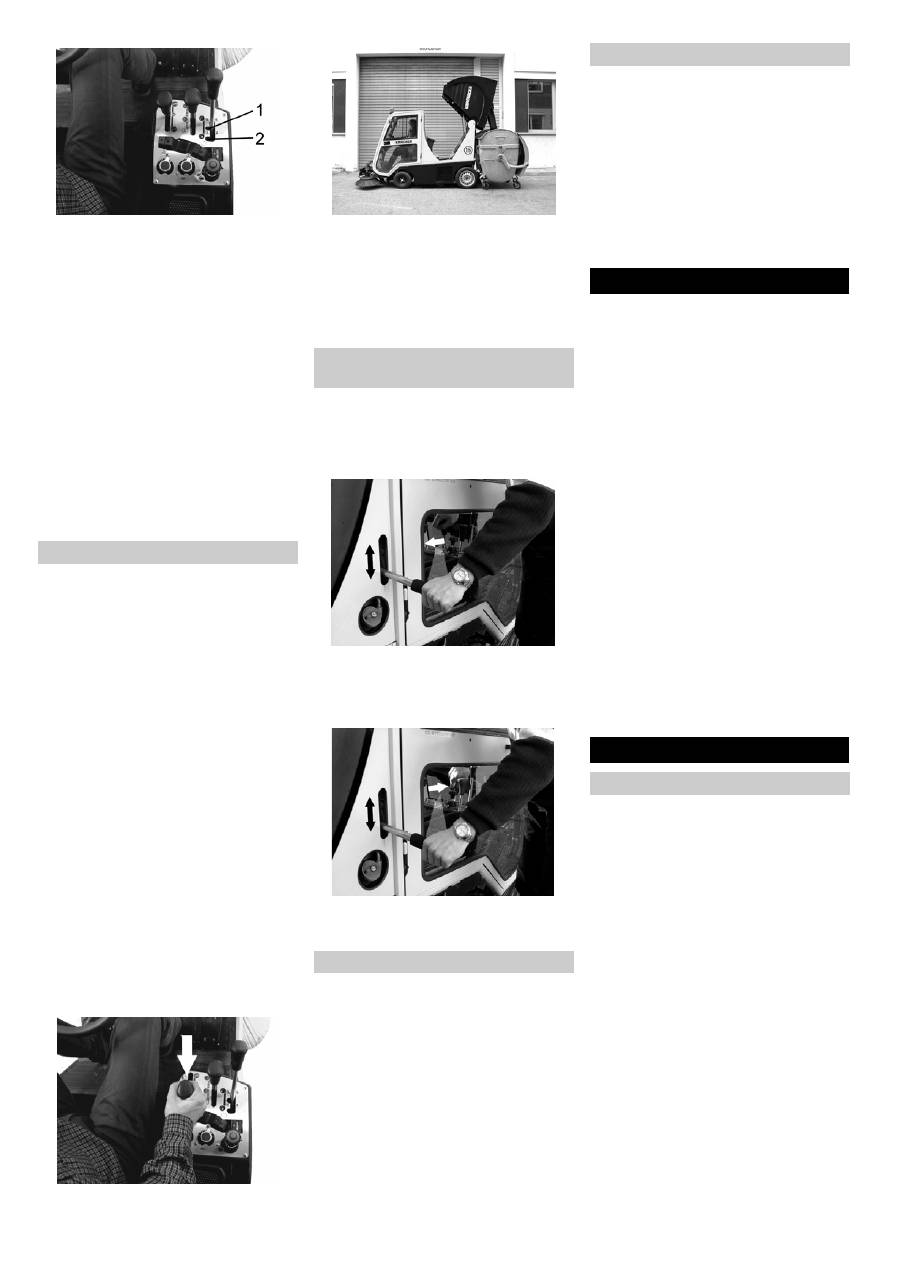

Ved mellemgrovt smuds (f.eks. løv) skal

håndtaget gå i hak i pos. 1.

Î

Ved grovt smuds (f.eks. sodavandsdå-

ser) skal håndtaget gå i hak i pos. 2.

OBS

Hvis grovsmudsklappen er løftet, indsuges

der ikke sand og grus.

For at undgå aflejringer i sugekanalen eller

dannelsen af støv, skal vandtilførslen til ko-

sterne være i drift.

Î

Indstille sprøjtevandet.

Î

Dosere vandmængden.

Hvis der kun opstår ringe mængder af støv

eller ingen støv skal vandtilførslen til koster-

ne slukkes.

Î

Slukke for sprøjtevandet.



Risiko

Fysisk Risiko! Hvis du kører tilbage må der

ikke opstå risiko for tredje personer, evt. bør

du dirigeres ind.



Risiko

Risiko for at vælte! Stil maskinen på et plant

underlagt under tømningen.



Risiko

Risiko for at vælte! Tag hensyn til en tilsva-

rende sikkerhedsafstand ved udtømning på

skåninger eller ramper.



Risiko

Fysisk Risiko! Sluk sugeturbinen før udtøm-

ning af snavsbeholderen.



Risiko

Fysisk Risiko! Under tømningen må der

ikke opholde sig personer eller dyr i smuds-

beholderens udsvingsområde.



Risiko

Risiko for kvæstelser! Ræk aldrig ind mel-

lem tømningsmekanikkens stangsystem.

Î

Slukke sugeblæseren.

Î

Løfte sugemunden og sidekosterne.

Î

Aktiver stopbremsen.

Î

Løft smudsbeholderen op.

OBS

Medens snavsbeholderen sænkes kan

man høre et advarselssignal.

Î

Sænk smudsbeholderen ned.

OBS

Medens snavsbeholderen sænkes kan

man høre et advarselssignal.

OBS

Til manuel tømning af snavsbeholderen er

komponentsæt 2.639-500 nødvendigt.

Î

Under pumpningen skal håndtaget til

"Løft/sænke snavsbeholderen" trykkes

og holdes i position "Løfte".

Î

Under pumpningen skal håndtaget til

"Løft/sænke snavsbeholderen" trykkes

og holdes i position "Sænke".

Î

Slukke sugeblæseren.

Î

Sprøjtevand til sidekosterne og suge-

mund skal deaktiveres.

Î

Løfte sugemunden og sidekosterne.

Î

Aktiver stopbremsen.

Î

Skub omstilleren til motorens omdrej-

ningstal helt ind.

Î

Drej tændingsnøglen om på "0" og træk

nøglen ud.

몇

Advarsel

Under transporten skal maskinen sikres

imod forskydning.

Î

Drej tændingsnøglen om på "0" og træk

nøglen ud.

Î

Aktiver stopbremsen.

Î

Maskinen skal sikres til transportringe-

ne med spændingsseler, reb eller kæ-

der.

Î

Sørg for at sikre maskinen med kiler ved

kanterne.

Hvis fejemaskinen ikke skal bruges i en

længere periode, skal nedenstående punk-

ter overholdes:

Î

Stil fejemaskinen på et plant underlag.

Î

Løft sidekosten for at forhindre skader

på børsterne.

Î

Drej tændingsnøglen om på "0" og træk

nøglen ud.

Î

Sørg for at sikre fejemaskinen mod at

kunne rulle væk ved at aktivere stop-

bremsen.

Î

Fyld brændstoftanken op og luk brænd-

stofhanen.

Î

Udskift motorolie og motorfilter.

Î

Afled sprøjtevandet ved forventning af

frost og kontroller om der er tilstrække-

ligt frostbeskyttelsesmiddel i kølevan-

det.

Î

Tøm vandbeholderen og ledningssyste-

met.

Î

Afbryd batteriet.

Î

Lad batteriet op ca. hver 2. måned.

Î

Rengør fejemaskinen indvendigt og ud-

vendigt.

Î

Stil maskinen et beskyttet og tørt sted.

Î

Inden maskinen renses eller vedligehol-

des, udskiftning af komponenter eller

omstilling til en anden funktion, skal ma-

skinen slukkes og evt. trækkes start-

nøglen ud.

Î

Ved arbejder på el-anlægget skal batte-

riets stikkontakt trækkes ud eller batteri-

et afbrydes.

– Istandsættelser må kun gennemføres af

den godkendte kundeservice eller fag-

kyndige personer, som er fortroligt mit

alle gældende sikkerhedsbestemmel-

ser.

– Stedforandrede maskiner der bruges til

erhverv skal kontrolleres me hensyn til

sikkerhed ifølge VDE 0701.



Risiko

Fysisk Risiko! Hvis snavsbeholderen er løf-

tet skal sikringsstøtterne sænkes og sikres

med en splint.

Fejning af tørre underlag

Fejning af fugtige eller våde underlag

Tømning af smudsbeholderen

Tøm snavsbeholderen manuelt (til-

behør)

Løft snavsbeholderen op

Sænk snavsbeholderen ned

Sluk for maskinen

Transport

Afbrydning/nedlæggelse Pleje og vedligeholdelse

Generelle henisninger

Generelle sikkerhedsanvisninger

136

Dansk

Î

Løft smudsbeholderen op.

Î

Træk sikringssplinterne ud på snavsbe-

holderen.

Î

Sikringsstøtterne skal sænkes til ven-

stre og højre og sikres med splinten.

Î

Stil fejemaskinen på et plant underlag.

Î

Løfte sugemunden og sidekosterne.

Î

Aktiver stopbremsen.

Î

Løft smudsbeholderen op.

Î

Sluk for motoren.

Î

Drej tændingsnøglen om på "0" og træk

nøglen ud.



Risiko

Fysisk Risiko! Brug beskyttelsesbriller.

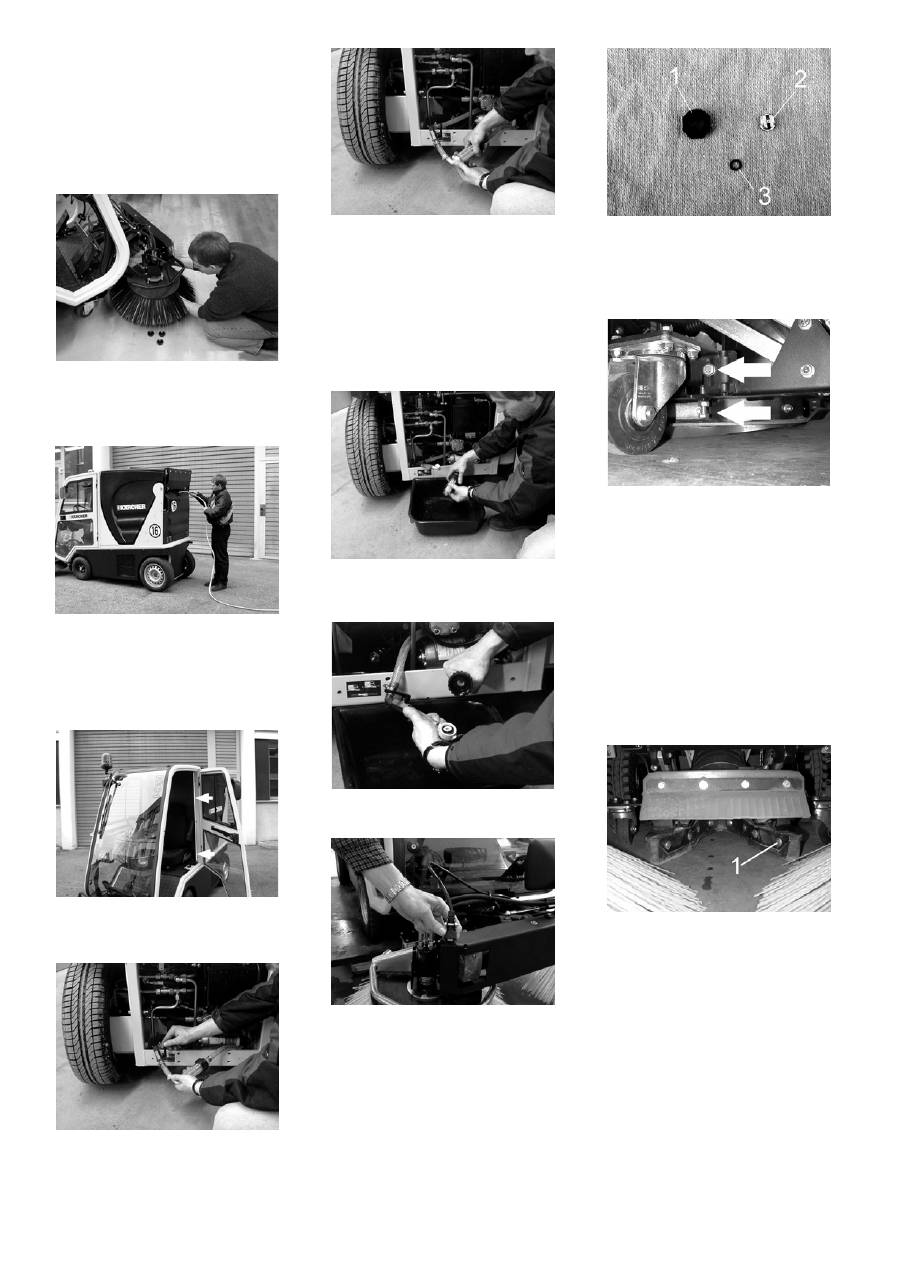

Maskinen skal renses dagligt efter afslut-

ning af arbejdet.

OBS

Brug ingen aggressive rengøringsmidler.

Î

Træk sikringssplinterne ud på snavsbe-

holderen.

Î

Sikringsstøtterne skal sænkes til ven-

stre og højre og sikres med splinten.

Î

Beholderens låg skal fuldstændigt åb-

nes.

Î

Træk sikringssplinterne ud.

Î

Støtterne af beholderens læg hænges

ud på rammen og hænges i på snavs-

beholderen.

Î

De skal sikres med sikringssplinterne.

Î

Grov smuds fjernes fra snavsbeholde-

ren med en skraber.

Î

Rens snavsbeholderen med en Kärcher

højtryksrenser.

Î

Rens turbinekanalens tætningsflader

med en Kärcher højtryksrenser.

Î

Rens sugeåbningen med en Kärcher

højtryksrenser.



Risiko

Fysisk Risiko! Efter turbinen slukkes kører

den endnu for flere sekunder. Vedligehol-

delsesklappen må først åbnes 30 sekunder

efter turbinen slukkes, respektive efter tur-

binen er standset.

OBS

Hvis snavsbeholderen løftes eller sæde-

klappen åbnes hvis turbinen er tændt, sluk-

kes og bremses turbinen automatisk.

Î

Rens turbinekanalen under sædet med

en Kärcher højtryksrenser.

Î

Tag afdækningen af.

– Køleren må kun renses med afbrudt

motor.

– Som foroven beskrevet, skal køleren

renses med en lavtryk-vandstråle eller

med trykluft.

– Rensningen må ikke gennemføres med

en højtryksrenser.

Î

Skru motorskærmen af.

Î

Dræn vandet ved at åbne klappen.

OBS

Driftstimetælleren "Motor" angiver tids-

punkterne for vedligeholdelsesintervaller-

ne.

Motorolie, fyringsolie, diesel

og benzin må ikke nå ind i mil-

jøet. Beskyt jorden og sørg for

en miljørigtigt bortskaffe af af-

faldsolie.

Rensning

Rense maskinen

Rense turbinekanalen

Rens køleren.

Dræn vandet i turbinehuset

Vedligeholdelsesintervaller

Dansk

 137

Daglig vedligeholdelse:

Î

Kontroller motoroliestanden.

Î

Kontroller kølevandets påfyldnings-

stand.

Î

Kontroller dæktrykket.

Î

Kontroller sidekosterne og turbinen for

slid og indviklede bånd.

Î

Rens køleren.

Ugentlig vedligeholdelse:

Î

Kontroller hydraulikoliens påfyldnings-

stand

Î

Rens vandfilteret (oftere, afhængigt af

vandets kvalitet).

Vedligeholdelse for hver 100 driftstimer,

hhv. en gang om året:

Î

Skift motorolie.

Î

Udskifte motoroliefilteret.

Î

Smør forakselens lejr.

Î

Smør lejret af sidekosternes løfteanord-

ning.

Î

Kontroller kilerem og rundrem for slid.

Î

Rens brændstoffilteret (kun dieselma-

skiner), udskift evt. (diesel-/benzinma-

skiner).

Î

Kontroller brændstofslangen og klem-

mebøjlen.

Î

Rens luftfilteret.

Î

Kontroller hydraulikfilterets display for

tilsmudsningsgraden.

Vedligeholdelse for hver 200 driftstimer,

hhv. en gang hvert halvt år:

Î

Kontroller kølerslanger og slangeklem-

mer.

OBS

Beskrivelse, se kapitlet Vedligeholdelsesar-

bejder.

OBS

Alle service- og vedligeholdelsesarbejder,

der skal udføres af kunden, skal udføres af

uddannet fagpersonale. Kontakt Kärcher-

forhandleren, såfremt der er behov herfor.

Service efter 20 driftstimer:

Î

Udfør første inspektion.

– Vedligeholdelse for hver 400 driftstimer,

hhv. en gang hvert halvt år

– Service for hver 1200 driftstimer

OBS

For at opretholde muligheden for at stille

krav til garantien skal alle service- og vedli-

geholdelsesarbejder i garantiperioden ud-

føres af en autoriseret Kärcher-

kundeservice iht. serviceheftet.

Klargøring:

Î

Stil fejemaskinen på et plant underlag.

Î

Drej tændingsnøglen om på "0" og træk

nøglen ud.

Î

Aktiver stopbremsen.



Risiko

Ved reparationsarbejder i trafikerede områ-

der på offentlige veje bør der bæres advar-

selsbeklædning.

Overhold altid nedenstående advarsels-

henvisninger ved håndtering af batterier:



Risiko

Eksplosionsrisiko! Læg ikke værktøj eller

lignende på batteriet, dvs. på endepoler og

cellebroer.



Risiko

Fysisk Risiko! Sår må aldrig komme i berø-

ring med bly. Vask altid hænder efter arbej-

de med batterierne.



Risiko

Brand- og eksplosionsfare!

–

Rygning og åben ild er forbudt.

–

Batterier må kun oplades i rum som er

godt ventileret fordi der opstår eksplosi-

ve gas under opladningen.



Risiko

Ætsningsfare!

–

Syresprøjt i øjne eller på huden skal

skyldes med meget klar vand.

–

Søg derefter omgående en læge.

–

Tilsmudset tøj vaskes med vand.

Î

Skrue bagskærmen af.

Î

Sæt batteriet i batteriholderen.

Î

Skru holderne fast i bunden af batteriet.

Î

Slut polklemmen (rød ledning) til pluspol

(+).

Î

Slut polklemmen til minuspol (-).

OBS

Ved afmontering af batteriet er det altid mi-

nuspol-ledningen, der skal afmonteres

først. Kontroller, at batteripolerne og polk-

lemmerne er tilstrækkelig beskyttet med

polbeskyttelsesfedt.



Risiko

Fysisk Risiko! Overhold sikkerhedsbestem-

melserne ved omgang med batteriet. Over-

hold opladerproducentens brugsvejledning.



Risiko

Oplad batteriet kun med en velegnet opla-

der.

Î

Slut ladeaggregatets pluspol-ledning til

batteriets pluspoltilslutning.

Î

Slut ladeaggregatets minuspol-ledning

til batteriets minuspol-tilslutning.

Î

Sæt netstikket i og tænd for ladeaggre-

gatet.

Î

Oplad batteriet med mindst mulig lade-

strøm.

OBS

Hvis batteriet er opladet, adskil opladeren

først fra strømforsyningen og derefter fra

batteriet.



Risiko

Forbrændingsfare!

Î

Lad motoren køle af.

Î

Kontroller først motoroliestanden tidligst

5 minutter efter, at der er slukket for mo-

toren.

Î

Løft smudsbeholderen op.

Î

Træk sikringssplinterne ud på snavsbe-

holderen.

Vedligeholdelse udført af kunden

Vedligeholdelse udført af kundeservice

Vedligeholdelsesarbejder

Sikkerhedsanvisninger vedrørende bat-

terierne

Følg anvisningerne på batteri-

erne, i brugsanvisningen og i

køretøjets driftsvejledning!

Brug øjenværn!

Hold børn væk fra syre og bat-

terier!

Eksplosionsrisiko!

Gnister, åben ild og rygning

forbudt!

Ætsningsfare!

Førstehjælp!

Advarselsnotat!

Bortskaffelse!

Smid ikke batterier i affalds-

tønden!

Montering og tilslutning af batteriet

Opladning af batteriet

Kontrol af motoroliestanden og påfyld-

ning af olie

138

Dansk

Î

Sikringsstøtterne skal sænkes til ven-

stre og højre og sikres med splinten.

Î

Skru motorskærmen af.

Î

Træk oliepinden ud.

Î

Tør oliepinden af og skub den i igen.

Î

Træk oliepinden ud.

Î

Aflæs oliens påfyldningsstand.

Î

Sæt oliemåleren ind igen.

– Oliestanden skal ligge mellem "MIN" og

"MAX" mærket.

– Ligger oliestanden under "MIN" mær-

ket, påfyld olie.

– Påfyld ikke over "MAX" mærket.

Î

Løsn låseskruen til olien påfyldningsåb-

ning.

Î

Påfyld motorolie.

Olietype: se de tekniske data

Î

Luk oliepåfyldningsåbningen.

Î

Vent i mindst 5 minutter.

Î

Kontroller motoroliestanden.



Risiko

Skoldningsfare på grund af varmt olie!

Î

En opsamlingsbeholder til ca. 4 liter olie

skal stå til disposition.

Î

Lad motoren køle af.

Î

Skru olieaftapningsskruen ud.

Î

Løsn låseskruen til olien påfyldningsåb-

ning.

Î

Aftap olien.

Î

Skru den højre sideskærm af.

Î

Skru oliefilteret af.

Î

Rens holderen og tætningsfladerne.

Î

Smør olie på tætningerne af det nye

oliefilter inden det sættes i.

Î

Sæt det nye oliefilter i og træk det fast

med hånden.

Î

Skru aftapningsskruen til oliet inklusive

en ny tætning ind.

OBS

Skru aftapningsskruen fast med en mo-

mentnøgle på 25 Nm.

Î

Påfyld motorolie.

Olietype: se de tekniske data

Î

Luk oliepåfyldningsåbningen.

Î

Lad motoren køre for ca. 10 minutter.

Î

Kontroller motoroliestanden.

Î

Skru den højre sideskærm af.

Î

Aktiver stopbremsen.

Î

Træk omstilleren til morens omdrej-

ningstal 1/3 ud.

Î

Tænd motoren

Î

Kontroller hydraulikfilterets display for

tilsmudsningsgraden ved varm olie.

Î

Hvis displayet når til den røde marke-

ring skal filterelementet udskiftes.

Î

Kontroller påfyldningsstanden af hy-

draulikolien på skueglasset.

– Oliestanden skal ligge mellem "MIN" og

"MAX" mærket.

– Ligger oliestanden under "MIN" mær-

ket, påfyld olie.

Î

Rens påfyldningsområdet.

Î

Løsn låseskruen til olien påfyldningsåb-

ning.

Î

Træk oliefilteret med oliefilterhuset ud.

Î

Træk oliefilteret ud af oliefilterhuset.

Î

Udskift oliefilteret efter behov.

Î

Fyld hydraulikolie på.

Olietype: se de tekniske data

Î

Kontroller alle hydraulikslanger og tæt-

ninger for tæthed.

Hydraulikanlægget må kun vedligeholdes

af Kärcher-kundeservice.



Risiko

Skoldningsrisiko på grund af varmt vand!

Køleren skal mindst afkøles i 20 minutter.

Î

Løft smudsbeholderen op.

Î

Træk sikringssplinterne ud på snavsbe-

holderen.

Î

Sikringsstøtterne skal sænkes til ven-

stre og højre og sikres med splinten.

Udskift motorolie og motorfilter.

Kontroller hydraulikfilterets display for

tilsmudsningsgraden

Kontroller oliestanden til hydraulikolien

og påfyld hydraulikolie

Kontroller hydraulikanlægget

Kontrollere og service vandkøleren.

Dansk

 139

Î

Påfyld kølevand i kølevandets udlig-

ningsbeholder.

– Ved kold motor: kølevandstanden oven-

for den nederste markering.

– Ved varm motor: kølevandstanden un-

der den nederste markering.

– Kølevand må ikke indeholde mere end

50% frostbeskyttelsesmiddel.



Risiko

Eksplosionsrisiko!

–

Vedligeholdelsen må ikke gennemføres

i lukkede rum.

–

Rygning og åben ild er forbudt.

Î

Sluk for motoren.

Î

Løft smudsbeholderen op.

Î

Træk sikringssplinterne ud på snavsbe-

holderen.

Î

Sikringsstøtterne skal sænkes til ven-

stre og højre og sikres med splinten.

Î

Skru motorskærmen af.

„

Kun dieselmaskiner

Î

Luk brændstofhanen.

Î

Skru brændstoffilteret af.

Î

Løsn omløbermøtrikken og fjern brænd-

stoffilteret med indhold.

Î

Rensning og udskiftning af brændstoffil-

teret

Î

Udskift tætningsringen.

Î

Rens brændstoffilterhuset.

Î

Udskift tætningsringen.

Î

Træk omløbermøtrik godt fast.

Î

Skru brændstoffilteret på igen.

„

Kun benzinmaskiner

Î

Luk brændstofhanen.

Î

Løsn slangebøjlerne på brændstoffilte-

rets tilslutningsstykke.

Î

Fjern brændstoffilteret.

Î

Monter et nyt brændstoffilter (hold øje

med gennemstrømningsretningen).

Î

Sæt det nye brændstoffilter ind i tilslut-

ningsslangerne og stram slangebøjler-

ne.

Generel kontrol:

Î

Kontroller brændstofslangerne og slan-

geklemmerne med hensyn til tæthed og

skader.

Î

Åbn brændstoftilførslen.

Î

Aflufte brændstofsystemet (kun diesel-

maskiner).

Î

Løft smudsbeholderen op.

Î

Træk sikringssplinterne ud på snavsbe-

holderen.

Î

Sikringsstøtterne skal sænkes til ven-

stre og højre og sikres med splinten.

Î

Skru motorskærmen af.

Î

Løsn udluftningsskruen 1 for ca. 2 om-

drejninger.

Î

Egnet opsamlingsbeholder skal stå til

disposition.

Î

Start motoren indtil der undslipper

brændstof uden luftblærer.

Î

Stram udluftningsskruerne.

Î

Hvis det røde luftfilterkontroldisplay ly-

ser, skal luftfilteret renses eller udskif-

tes.

Î

Løft smudsbeholderen op.

Î

Træk sikringssplinterne ud på snavsbe-

holderen.

Î

Sikringsstøtterne skal sænkes til ven-

stre og højre og sikres med splinten.

Î

Løsn lågens klemmer.

Î

Fjern lågen.

Î

Tag filterpatronen ud og rens den.

Rensning og udskiftning af brændstoffil-

teret

Aflufte brændstofsystemet (kun diesel-

maskiner)

Kontrol og udskiftning af luftfilteret

140

Dansk

Î

Sæt evt. en ny filterpatron i.

Î

Rens lågen.

Î

Sæt lågen på og spænd den fast.

Î

Smør smøreniplerne i midten af forak-

selen.

Î

Smør smøreniplerne til højre af den for-

reste aksel.

Î

Smør smøreniplerne til venstre af den

forreste aksel.

Î

Smør begge smørnipler på over- og un-

dersiden af sidekosternes løfteanord-

ning.

Î

Løft smudsbeholderen op.

Î

Træk sikringssplinterne ud på snavsbe-

holderen.

Î

Sikringsstøtterne skal sænkes til ven-

stre og højre og sikres med splinten.

Î

Skru motorskærmen af.

Î

Kontroller turbinedrevets kilerem for slid

og skader.

Î

Kontroller kileremtrækkets hydraulik-

pump og drevets lysmaskine for beska-

digelser og slid.

OBS

Kileremmene spændes igennem er fjeder.

Î

Stil fejemaskinen på et plant underlag.

Î

Slut en dæktryksmåler til dækventilen.

Î

Kontroller lufttrykket og korriger om

nødvendigt.



Risiko

Ved reparationsarbejder i trafikerede områ-

der på offentlige veje bør der bæres advar-

selsbeklædning.



Risiko

Fysisk Risiko!

Î

Stil fejemaskinen på et plant underlag.

Î

Træk tændingsnøglen ud.

Î

Kontroller om underlaget er stabilt. Sørg

for at sikre maskinen med kiler, så den

ikke kan rulle væk.

Î

Aktiver stopbremsen.

Kontrol af dækkene

Î

Kontroller, om der sidder genstande fast

i dækkene.

Î

Fjern genstandene.

Î

Brug et egnet, gængs middel til dækre-

paration.

OBS

Overhold den pågældende producents an-

befalinger. Kørslen kan fortsætte i det om-

fang, dette er angivet af

produktproducenten. Skift dæk resp. hjul så

hurtigt som muligt.

Optagelsespunkt til donkraften (forhjul)

Optagelsespunkt til donkraften (baghjul)

Î

Sæt stålstangen med en diameter på 20

mm ind i det pågældende hul.

Î

Sæt donkraften ind det dertil beregnede

sted ved det defekte for- eller baghjul.

Î

Løsn hjulmøtrikkerne.

Î

Løft maskinen med donkraften.

Î

Fjern hjulmøtrikkerne.

Î

Tag hjulet af.

Î

Sæt reservehjulet på.

Î

Påfør hjulmøtrikkerne.

Î

Sænk maskinen ned med donkraften.

Î

Spænd hjulmøtrikkerne.

OBS

Bemærk symboletiketterne (donkraft) på de

pågældende hjulskiftesteder.

OBS

Brug en egnet, gængs donkraft.

Î

Kontroller dæktrykket.

Î

Løft sidekosterne.

Î

Kør fejemaskinen hen på et jævnt og

glat underlag, der er synligt dækket med

støv eller kridt.

Î

Sænk sidekosten ned og lad den køre

et lille øjeblik.

Î

Løft sidekosterne.

Î

Bak maskinen væk.

Î

Kontroller fejeområdet.

Fejebanens bredde bør være imellem 40-

50 cm.

Indstille fejebanens bredde:

Î

Indstil fejebanens bredde ved at justere

anslaget.

Smør forakselen

Smør sidekosternes løfteanordning

Kontroller kilerem

Kontrol af dæktrykket

Lufttryk foran

2,9 bar

Lufttryk bagved

2,9 bar

Udskiftning af hjul

Kontroller og indstil fejevalsens fejeba-

ne

Dansk

 141

– Skruen drejes med uret: Fejebanen re-

duceres

– Skruen drejes imod uret: Fejebanen for-

størres

Î

Kontroller fejeområdet.

Î

Aktiver stopbremsen.

Î

Løft sidekosterne.

Î

Løsn håndmøtrikkerne.

Î

Fjern sidekosten.

Î

Skru ny sidekost på.

Î

Skru beholderens låg af.

Î

Påfylde vandbeholderen

OBS

Vandslangen må ikke indføres til påfyldning

af vandbeholderen (på den måde undgås

en tilbagesugning).

Vandstandsvisning for vandbeholderen

Î

Skrue bagskærmen af.

Î

Luk afspærringsventilen.

Î

Løsn omløbermøtrikken.

Î

Åbn afspærringsventilen.

OBS

Hold øje med at det udløbende vand ikke

forårsager skader.

Î

Skrue bagskærmen af.

Î

Luk afspærringsventilen.

Î

Løsn omløbermøtrikken.

Î

Skru vandfilterhuset af.

Î

Rens og udskift vandfilteret.

Î

Rens vandfilterets kasse.

Î

Kontroller gummitætningen.

Î

Skru omløbermøtrikken af.

Î

Træk sprøjtedysen af.

Î

Fjern tætningsringen.

Î

Rens sprøjtedysen.

1 Omløbermøtrik

2 Sprøjtedyse

3 Tætningsring

Î

Sænk sugemunden.

Î

Løsn løberullernes fastspændingsskru-

er på siderne.

Î

Indstil løberullerne via indstillingsskruen

således, at tætningslisterne på siden

berører gulvet i foran og at de bagpå har

en afstand på 18 mm.

Î

Træk løberullernes fastspændingsskru-

er fast.

Î

Løft sugeåbningen.

OBS

Hvis løberullerne ikke længere kan sænkes

ned på gulvet skal de udskiftes.

Î

Sænk sugemunden.

Î

Løft sugeåbningen ved at indstille løbe-

rullerne.

Î

Fjern tætningslistens fastspændings-

skruer (1).

Î

Fjern stabiliseringspladen.

Î

Sæt ny tætningsliste i og skru den fast

sammen med stabiliseringspladen.

OBS

Tætningslisten skal med hele længden lig-

ge tæt på oppe i optagelsen.

Udskiftning af sidebørste

Påfylde vandbeholderen

Tøm vandbeholderen

Rens og udskift vandfilteret

Rens sprøjtedyserne ved sidekosterne

Indstille sugeåbningen

Udskifte sugeåbningens tætningsliste
