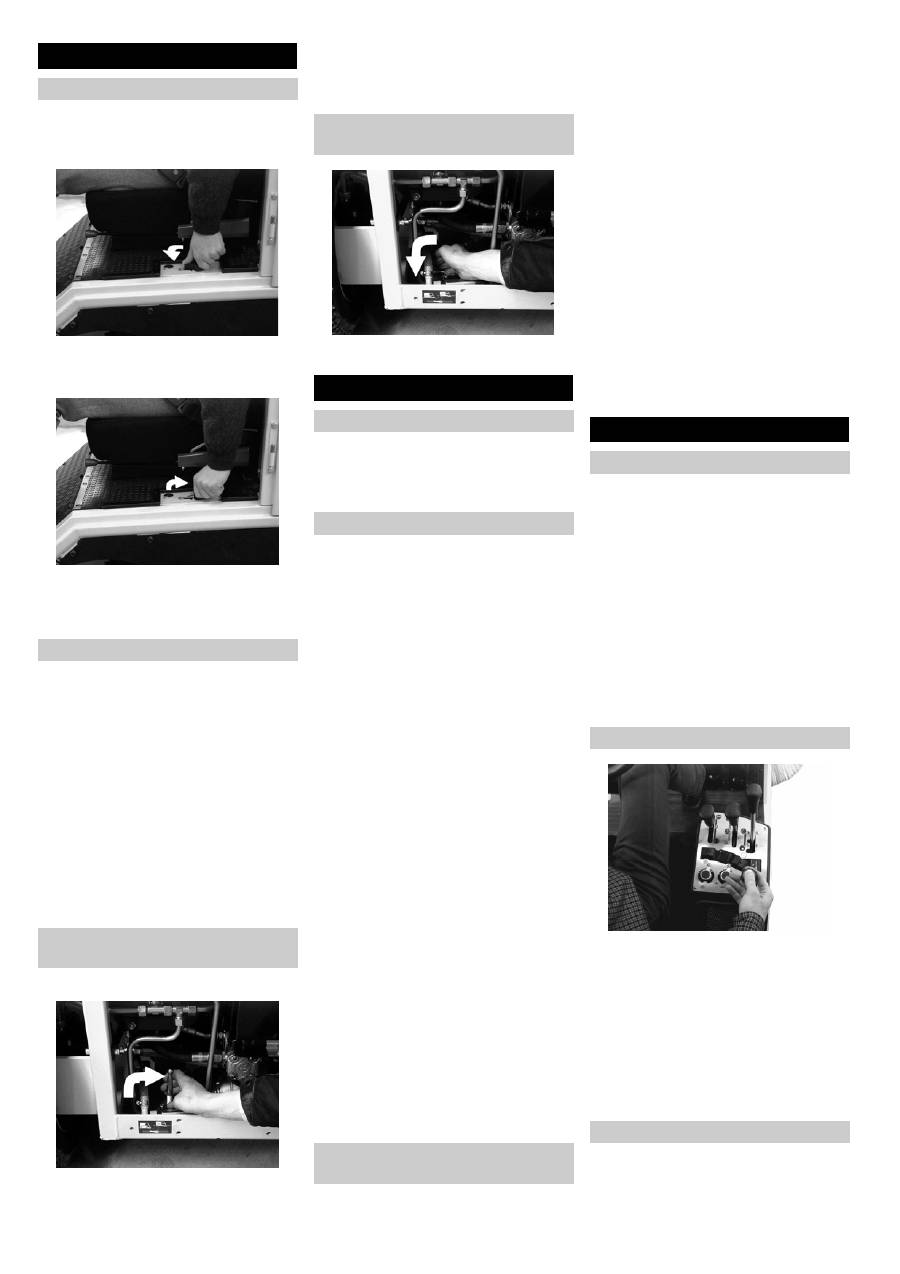

Karcher ICC 1 D Adv: Avant la mise en service

Français

 43

Remarque

L'appareil est équipé d'un frein au pied qui

sert aussi de frein de stationnement.

Î

Basculement en mode de fonctionne-

ment "frein de stationnement" (P).

Î

Appuyer sur la pédale de frein.

Î

Appuyer sur la pédale de frein et main-

tenir la pression.

Î

Basculement en mode de fonctionne-

ment "frein au pied" (P).

Remarque

Pour garantir un transport avec sécurité,

l'appareil est assurée avec des sangles de

tension, des cordes ou des chaînes.

Pour décharger cet appareil, procéder com-

me suit :

Î

Serrer le frein de stationnement.

Î

Retirer les sangles de serrage, cordes

ou chaînes des oeillets de transport.

Vous pouvez déplacer la balayeuse de

deux façons:

(1) Pousser la machine (voir déplacement

de la machine sans autopropulsion).

(2) Conduire la machine (voir déplacement

de la machine avec autopropulsion).

Î

Dévisser le recouvrement arrière

Î

Changer la position du levier de roue li-

bre (mode poussée).

Remarque

Ne jamais déplacer la balayeuse sans l'aide

du moteur à une vitesse supérieure à 10

km/h ni sur de longues distances.

Î

Changer la position du levier de roue li-

bre (mode déplacement).

Î

Garer la balayeuse sur une surface pla-

ne.

Î

Retirer la clé de contact.

Î

Serrer le frein de stationnement.



Danger

Risque d'explosion !

–

Peut être uniquement utilisé le carbu-

rant mentionné dans le manuel d'utilisa-

tion.

–

Ne faites jamais le plein dans des lo-

caux fermés.

–

Il est interdit de fumer ou de faire brûler

des objets.

–

Faire attention qu'aucun carburant tom-

be sur les surfaces chaudes.

Î

Couper le moteur.

Î

Ouvrir le réservoir de carburant.

Î

Uniquement modèle Diesel : Faire le

plein de gazole

Î

Uniquement modèle essence : Remplir

d'essence normale sans plomb.

Î

Remplir le réservoir au maximum jus-

qu'à 1 cm sous le bord inférieur du bou-

chon de remplissage, puisque le

carburant s'étend à la chaleur.

Î

Essuyer le carburant qui aurait pu dé-

border et refermer le réservoir à carbu-

rant.

– Calculer avant la quantité de carburant,

pour éviter qu'il déborde.

– Introduire le pistolet de remplissage au

maximum possible dans le bouchon de

remplissage. Dès que le pistolet de

remplissage s'arrête pour la première

fois, ne plus continuer.

Î

Vérifier le niveau d'huile.

Î

Contrôler le niveau de l'huile hydrauli-

que.

Î

Contrôler et maintenir le radiateur

d'eau.

Î

Vérifier la pression des pneus.

Î

Réglage du siège du conducteur.

Î

Contrôler le canal de ventilateur d'aspi-

ration

Î

Contrôler le réglage de la bouche d'as-

piration.

Î

Contrôler la fonction des installations

d'éclairage.

Î

Contrôler la fonction des dispositifs de

signalisation et d'avertissement.

Î

Remplir le réservoir d'eau.

Remarque

Voir description au chapitre Entretien et

maintenance.

몇

Avertissement

Les défauts établis doivent être réparés im-

médiatement ou le véhicule doit être arrêté.

Î

Tirer le levier de réglage du siège vers

l'extérieur.

Î

Déplacer le siège, relâcher le levier et

enclencher le siège.

Î

Essayer de pousser le siège vers l'avant

ou vers l'arrière afin de vérifier qu'il est

bien enclenché.

Régler l'inclinaison du dossier :

Î

libérer le dossier de toute contrainte.

Î

Tirer le déverrouillage du dossier vers le

haut.

Î

Modifier l'inclinaison du dossier par la

position du tronc.

Î

Relâcher le déverrouillage.

Î

Appuyer sur le bouton.

– Sorti : régime max.

– Enfoncé : régime min.

Î

Tourner le bouton

– Dans le sens des aiguilles d'une mon-

tre: régime min.

– En sens inverse des aiguilles d'une

montre: régime max.

Î

Prendre place sur le siège du conduc-

teur.

Î

Ne pas actionner la pédale d'accéléra-

teur.

Avant la mise en service

Frein de stationnement/frein au pied

Déchargement de la machine

Déplacement de la balayeuse sans

autopropulsion

Déplacement de la balayeuse sans

autopropulsion

Mise en service

Consignes générales

Faire le plein

Faire le plein avec le bidon.

Faire le plein avec le pistolet de remplis-

sage

Travaux de contrôle et de mainte-

nance

Fonctionnement

Réglage du siège du conducteur

Régler le régime moteur

Réglage brut

Réglage fin

Démarrage de la machine

44

Français

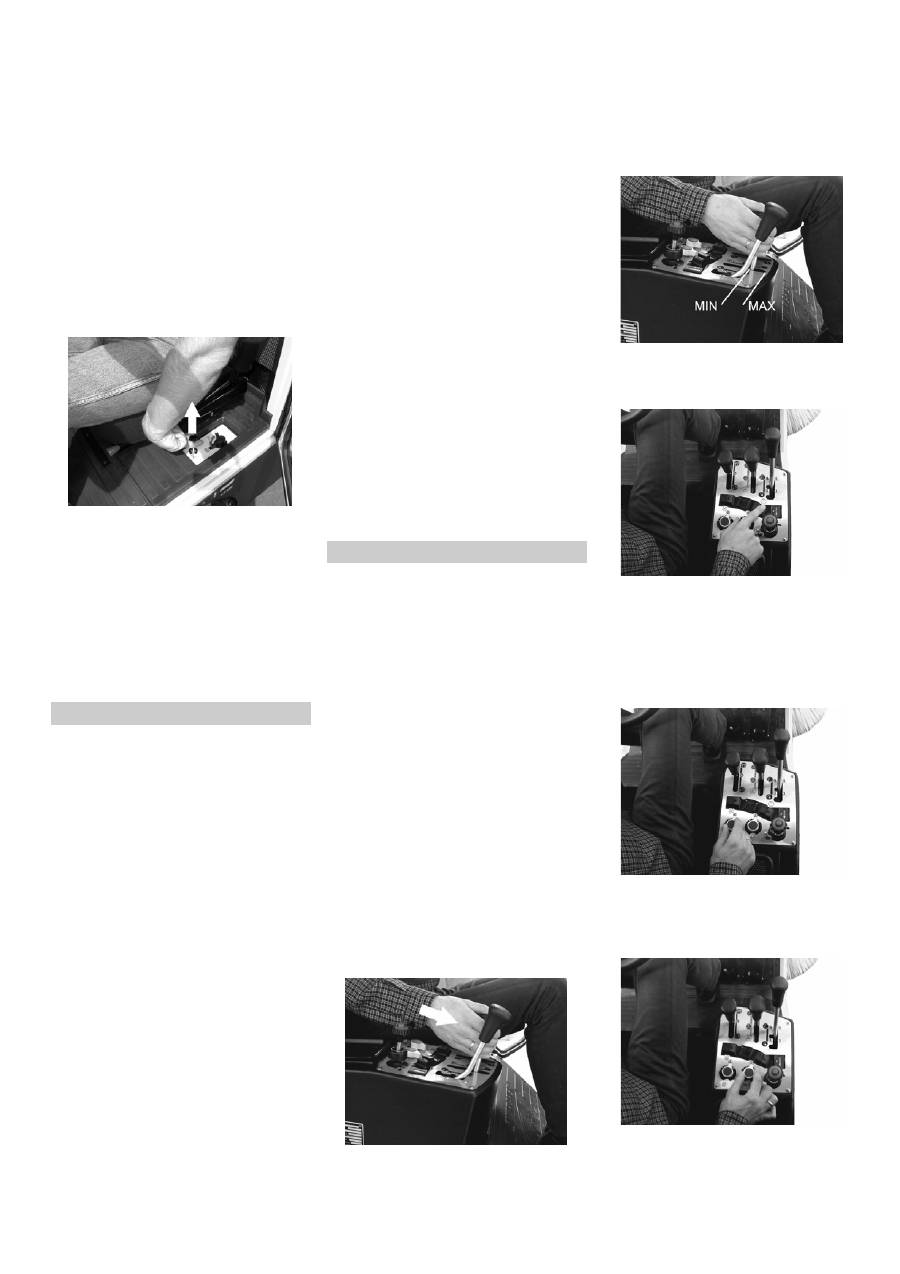

Î

Serrer le frein de stationnement.

Î

Sortir le réglage du régime moteur d'1/3.

Î

Tourner la clé de contact sur la position

"I".

La lampe de préchauffage s'allume.

Î

Lorsque la lampe de préchauffage

s'éteind, tourner la clé de contact sur la

position "II".

Î

Lorsque la machine a démarré, relâcher

la clé de contact.

Î

Sortir le starter.

Î

Tourner la clé de contact sur la position

"II".

Î

Lorsque le moteur démarre, relâcher la

clé de contact.

Î

Lorsque le moteur tourne, repousser

lentement le starter.

Remarque

Ne jamais actionner le démarreur plus de

10 secondes. Attendez 10 secondes avant

d'actionner le démarreur à nouveau .

Î

Sortir totalement

Î

Appuyer sur la pédale de frein et main-

tenir la pression.

Î

Basculement en mode de fonctionne-

ment "frein au pied" (P).

Î

Appuyer lentement sur la pédale d'ac-

célérateur "Marche avant".



Danger

Risque de blessure ! En reculant, aucun

danger ne peut exister pour des troisièmes,

le cas échéant laisser vous guidez.

Î

Appuyer lentement sur la pédale d'ac-

célérateur "Marche arrière".

Remarque

Pour la conduite

– En reculant il y a un signal d'avertisse-

ment.

– Le pédale d'accélérateur permet de ré-

gler la vitesse de déplacement de façon

continu.

– Evitez d'actionner la pédale par à-

coups, cela pourrait endommager le

système hydraulique.

– Relâcher légèrement la pédale de mar-

che avant lorque la puissance faiblit

dans les montées.

– Effectuer le changement de direction de

déplacement seulement après l'arrêt du

véhicule.

Î

La machine freine automatiquement et

s'immobilise lorsque la pédale d'accélé-

rateur avant est relâchée.

Remarque

L'effet de freinage peut être soutenu par la

pression du frein au pied.

몇

Avertissement

Lever les balais latéraux et la bouche d'as-

piration avant passer sur des obstacles.

Obstacles jusqu'à une hauteur de 150 mm:

Î

Passer en avant par l'obstacle lente-

ment et prudemment dans en angle de

45°.

Obstacles avec une hauteur plus de 150

mm:

Î

Le véhicule ne peut franchir ces obsta-

cles qu'avec une rampe appropriée.

몇

Avertissement

Risque d'endommagement! S'assurez vous

que le véhicule ne pose pas.



Danger

Risque de blessure ! Lorsque la trappe à

gros déchets est ouverte, la brosse rotative

peut projeter des pierres ou des graviers

vers l'avant. Veiller à ne mettre en danger

aucune personne, animal ou objet.

몇

Avertissement

Ne balayer ni bandes adhésives, ni fils de

fer ou autres matériaux risquant de détério-

rer l'unité de ventilateur d'aspiration.

몇

Avertissement

Afin d'éviter d'endommager le sol, ne pas

utiliser la balayeuse sans qu'elle ne se dé-

place.

Remarque

Adapter la vitesse du véhicule en fonction

du lieu pour obtenir un résultat de balayage

optimal.

Remarque

Le bac à poussières doit être vidé régulière-

ment pendant l'utilisation de la balayeuse.

Î

Pousser le levier en avant. Les balais

latéraux et la bouche d'aspiration sont

abaissés.

Remarque

Les balais latéraux sont automatiquement

mis en service.

Î

Tirer le levier en arrière. Les balais laté-

raux et la bouche d'aspiration sont rele-

vés.

Î

Régler la vitesse de rotation des balais

latéraux avec le levier.

Î

Appuyer sur l'interrupteur Eau d'arrosa-

ge.

L'eau d'arrosage pour lier la poussière pour

les balais latéraux et le canal d'aspiration

est activée.

Î

Régler la quantité d'eau dans le canal

d'aspiration à la soupape de régulation.

Î

Régler la quantité d'eau des busettes

des balais latéraux à la soupape de ré-

gulation.

Préchauffage (uniquement modèle Die-

sel)

Démarrer le moteur (uniquement modèle

Diesel)

Démarrer le moteur (uniquement modèle

essence)

Déplacer la balayeuse

Avancer

Reculer

Freinage

Franchissement des obstacles

Balayage

Relever/ abaisser le balai latéral

Régler la rotation des balais latéraux

Activer / désactiver l'eau vaporisée

Régler la quantité d'eau dans le canal

d'aspiration.

Régler la quantité d'eau des busettes

des balais latéraux

Français

 45

Î

Appuyer sur le commutateur du ventila-

teur d'aspiration

Remarque

La pompe a eau démarre seulement une

fois que le ventilateur d'aspiration est en

service.

Remarque

L'opérateur peut voir sa zone de travail au

moyen du miroir de la bouche d'aspiration.

Relever la trappe à gros déchets :

Î

Pour des déchets individuels de grande

taille, tirer brièvement le levier complè-

tement en arrière.

Î

Avec des déchets moyens (par ex. des

feuilles mortes), enclencher le levier en

position 1.

Î

Avec des déchets grossiers (par ex. des

boîtes de boisson), enclencher le levier

en position 2.

Remarque

Lorsque la trappe à gros déchets est levée,

le sable et la grenaille ne sont pas aspirés.

Pour éviter des dépôts dans le canal d'aspi-

ration et de développement de poussière,

l'alimentation d'eau aux busettes de balai

doit être en service.

Î

Activer l'eau d'arrosage.

Î

Doser la quantité d'eau.

Se produit à peine ou aucun développe-

ment de poussière, fermer l'alimentation

d'eau aux busettes de balai.

Î

Désactiver l'eau d'arrosage.



Danger

Risque de blessure ! En reculant, aucun

danger ne peut exister pour des troisièmes,

le cas échéant laisser vous guidez.



Danger

Risque de basculement ! Pour le processus

de vidage du bac, veiller à garer le véhicule

sur une surface plane.



Danger

Risque de basculement ! Au vidage sur des

montagnes d'ordures ou des rampes, res-

pecter la distance de sécurité correspon-

dante.



Danger

Risque de blessure ! Avant de vider le bac

à poussière, désactiver le ventilateur d'as-

piration.



Danger

Risque de blessure ! Veiller à ce qu'aucune

personne ni aucun animal ne se trouve

dans la zone de basculement pendant le vi-

dage du bac à poussières.



Danger

Risque d'écrasement ! Ne jamais appro-

cher les mains du mécanisme de vidage.

Î

Mettre le ventilateur d'aspiration hors

service.

Î

Lever la bouche d'aspiration et les ba-

lais latéraux.

Î

Serrer le frein de stationnement.

Î

Relever le bac à poussières.

Remarque

Pendant la levée du bac à poussière, un si-

gnal d'avertissement retentit.

Î

Abaisser le bac à poussières.

Remarque

Pendant la baisse du bac à poussière, il y a

un signal d'avertissement.

Remarque

Pour pouvoir vider le bac à poussières ma-

nuellement, le jeu de montage 2.639-500

est nécessaire.

Î

Pendant le pompage, pousser et main-

tenir le levier d'utilisation "Lever/abais-

ser le bac à poussières" en position

"Lever".

Î

Pendant le pompage, pousser et main-

tenir le levier d'utilisation "Lever/abais-

ser le bac à poussières" en position

"abaisser".

Î

Mettre le ventilateur d'aspiration hors

service.

Î

Désactiver l'eau d'arrosage pour les ba-

lais latéraux et la bouche d'aspiration.

Î

Lever la bouche d'aspiration et les ba-

lais latéraux.

Î

Serrer le frein de stationnement.

Î

Sortir totalement le réglage de régime

moteur.

Î

Tourner la clé de contact sur "0" et la re-

tirer.

몇

Avertissement

Au transport, l'appareil doit être assurer

contre un déplacement.

Î

Tourner la clé de contact sur "0" et la re-

tirer.

Î

Serrer le frein de stationnement.

Î

Sécuriser l'appareil au niveau des

oeillets de transport avec des sangles

de serrage, des cordes ou des chaînes.

Î

Sécuriser le véhicule à l'aide de cales

sous les roues.

Mise en/hors service du ventilateur d'as-

piration

Balayer des objet plus grandes

Balayage de sols secs

Balayage de sols humides ou mouillés

Vider le bac à poussières.

Vider manuellement le bac à pous-

sière (accessoire)

Relever le bac à poussières

Abaisser le bac à poussières.

Mise hors service de l'appareil

Transport
