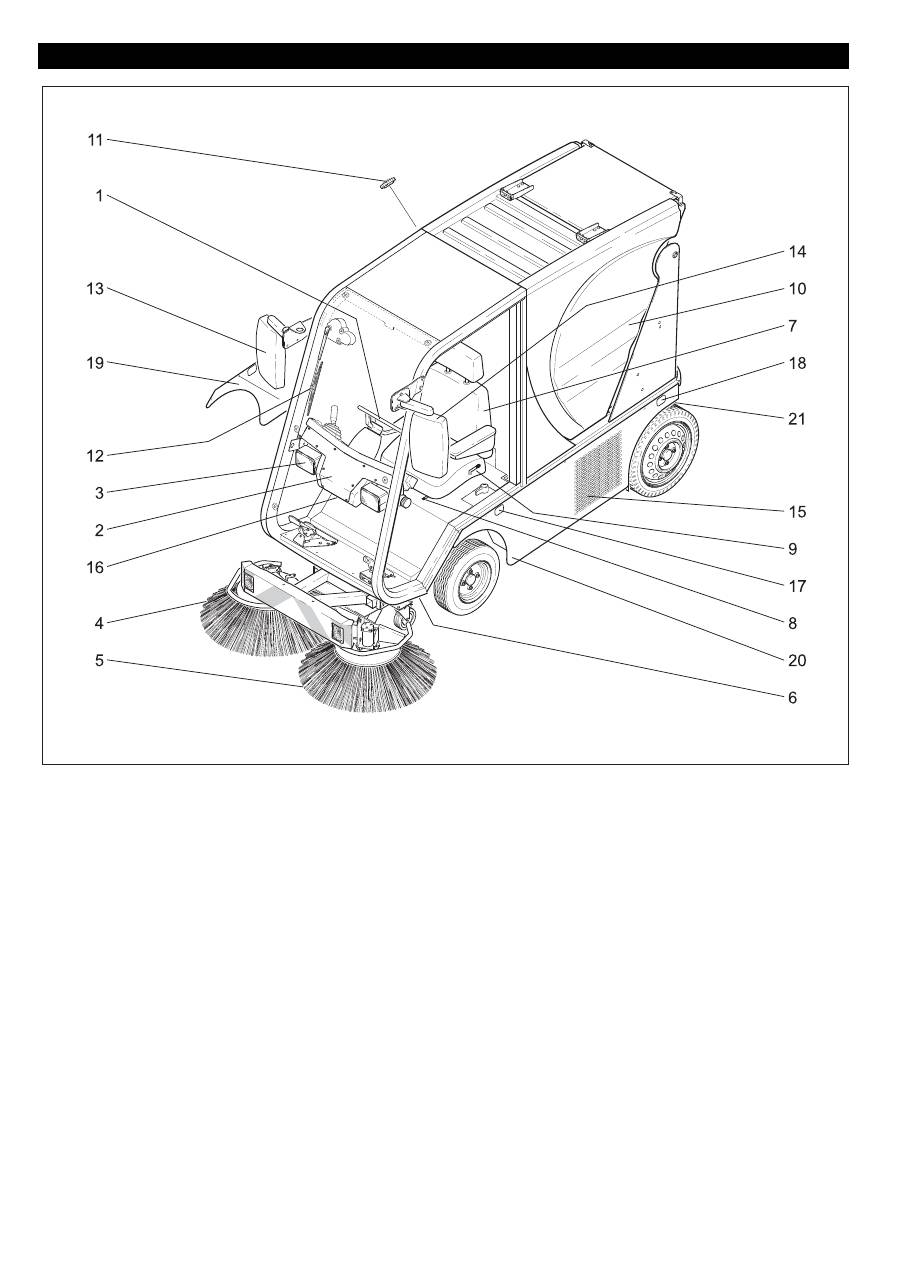

Karcher ICC 1 D Adv: Eléments de commande

Français

 41

1 Volant

2 Pupitre de commande

3 Eclairage

4 Balai latéral droit

5 Balai latéral gauche

6 Trappe à gros déchets

7 Siège de conducteur

8 Levier de réglage du siège

9 Déverrouillage du dossier

10 Bac à poussières

11 Réservoir de carburant

12 Essuie-glace

13 Rétroviseur extérieur droite

14 Rétroviseur extérieur gauche

15 Radiateur d'eau

16 Boîte à fusible Cabine de conducteur

17 Oeillet de transport, avant

18 Oeillet de transport arrière

19 Habillage latéral, droit

20 Habillage latéral, gauche

21 Recouvrement arrière

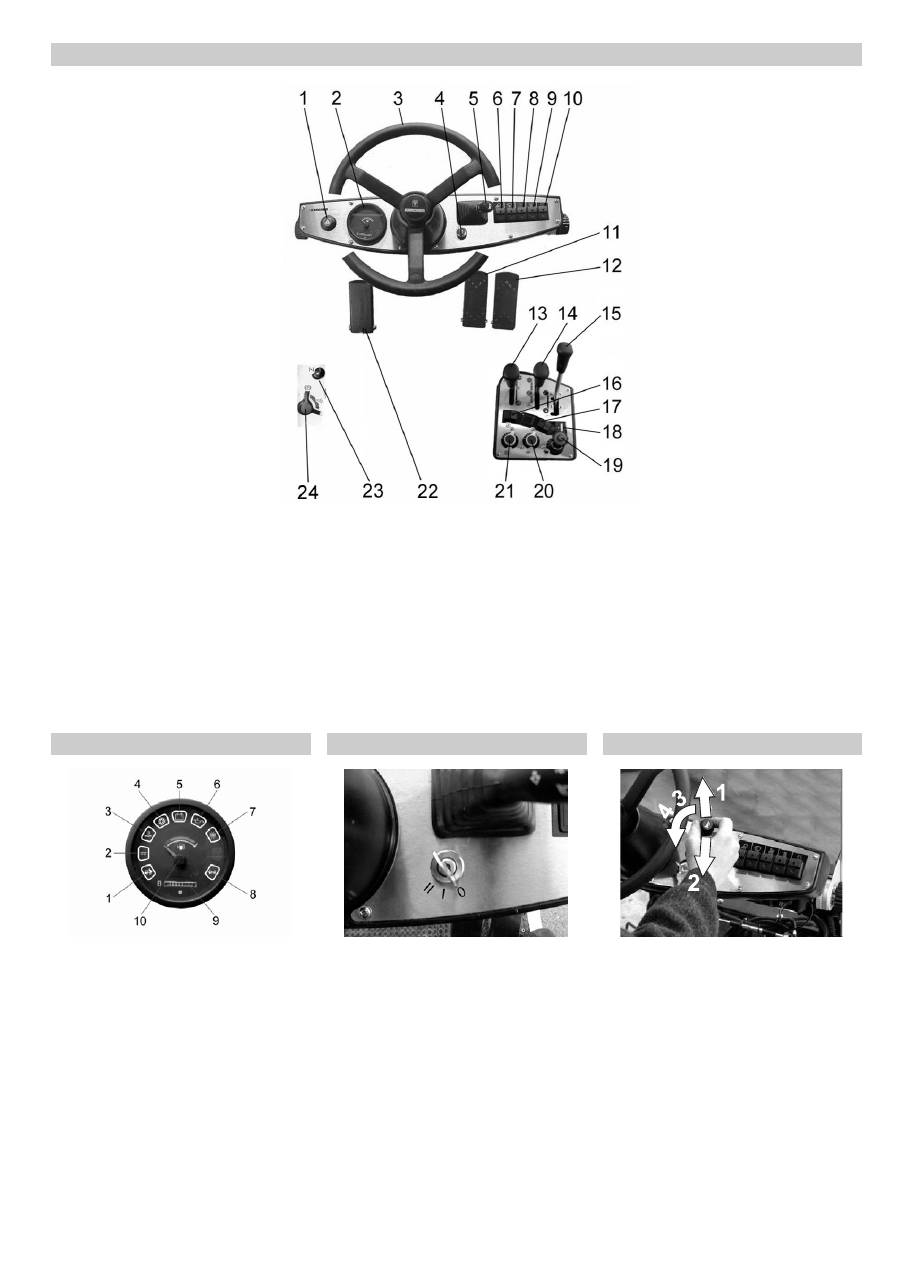

Eléments de commande

42

Français

1 Dispositif de feux clignotants avertis-

seurs

2 Instrument d'affichage

3 Volant

4 Clé de contact

5 Interrupteur de combinaison

6 Eclairage de travail balais latéraux (ac-

cessoires)

7 Essuie-glace

8 Chauffage (accessoire)

9 Ventilateur de désembuage pare-brise

(accessoire)

10 Gyrophare (accessoires)

11 Pédale "marche arrière"

12 Pédale "marche avant"

13 Interrupteur d'actionnement du bac à

poussières (relever/abaisser)

14 Relever/ abaisser le balai latéral - régla-

ge du régime

15 Relever/abaisser la trappe à gros dé-

chets

16 Ventilateur d'aspiration

17 Pompe à eau

18 Compteur d'heures de fonctionnement

balayeuse (accessoire)

19 Réglage du régime moteur

20 Quantité d'eau balai latéral

21 Quantité d'eau canal d'aspiration

22 Pédale frein de stationnement / frein au

pied

23 Starter (uniquement modèle essence)

24 Basculement frein de stationnement /

frein au pied

1 Poubelle levée

2 Préchauffage (uniquement modèle Die-

sel)

3 Température du liquide de refroidisse-

ment (signal acoustique en supplément)

4 Ventilateur d'aspiration marche

5 Contrôle de charge de la batterie

6 Affichage de pression d'huile

7 Affichage de changement de filtre à air

8 Clignotant

9 Compteur d'heures de service Moteur

10 Jauge à essence

– 0 = contact coupé / moteur à l'arrêt

– I = préchauffage enclenché (unique-

ment modèle Diesel) et fonctionnement

– II = démarrer le moteur

1 Clignotant gauche

2 Clignotant droit

3 Feu de position

4 Feu de croisement

Avertisseur sonore : Actionner le commuta-

teur

Pupitre de commande

Instrument d'affichage

Clé de contact

Interrupteur de combinaison
