Karcher ICC 1 D Adv: Mirovanje naprave Nega in vzdrževanje

296

Slovenš

č

ina

Î

Pri srednje veliki umazaniji (npr. listje)

zasko

č

ite ro

č

ico v poz. 1.

Î

Pri veliki umazaniji (npr. plo

č

evinke)

zasko

č

ite ro

č

ico v poz. 2.

Napotek

Pri dvignjeni loputi za ve

č

jo umazanijo

pesek in drobci ne bodo vsesani.

Da bi se izognili usedlinam v sesalnem

kanalu in nastajanju prahu, je potrebno

vklopiti dovajanje vode v šobe omel.

Î

Vklopite razpršitev vode.

Î

Dozirajte koli

č

ino vode.

Č

e ne prihaja do nastajanja prahu oz. je to

minimalno, izklju

č

ite dovajanje vode v šobe

omel.

Î

Izklopite razpršitev vode.



Nevarnost

Nevarnost poškodb! Pri vzvratni vožnji ne

smete ogrožati tretjih oseb, pravo

č

asno

opozorite.



Nevarnost

Nevarnost zvrnitve! Stroj mora med

izpraznjevanjem stati na ravni površini.



Nevarnost

Nevarnost zvrnitve! Pri praznjenju pazite na

kupe oz. rampe, na ustrezno varnostno

razdaljo.



Nevarnost

Nevarnost poškodb! Pred praznjenjem

zbiralnika smeti izklopite sesalni ventilator.



Nevarnost

Nevarnost poškodb! Med izpraznjevanjem

se v bližini ne smejo nahajati ljudje ali živali.



Nevarnost

Nevarnost zme

č

kanja! Nikoli se ne dotikajte

drogov mehanike za praznenje.

Î

Izklopite sesalni ventilator.

Î

Dvignite sesalno odprtino in stranska

omela.

Î

Blokirajte fiksirno zavoro.

Î

Dvignite zbiralnik smeti.

Napotek

Med dvigovanjem zbiralnika se zasliši

opozorilni signal.

Î

Spustite zbiralnik smeti.

Opozorilo

Med spuš

č

anjem zbiralnika se zasliši

opozorilni signal.

Napotek

Za ro

č

no praznjenje zbiralnika smeti

potrebujete prigradni komplet 2.639-500.

Î

Med

č

rpanjem pritisnite upravljalno

ro

č

ico za „Zbiralnik smeti dvignite/

spustite" in držite v položaju  „Dvignite".

Î

Med

č

rpanjem pritisnite upravljalno

ro

č

ico za „Zbiralnik smeti dvignite/

spustite" in držite v položaju  „Spustite".

Î

Izklopite sesalni ventilator.

Î

Izklopite razpršitev vode za stranska

omela in sesalno odprtino.

Î

Dvignite sesalno odprtino in stranska

omela.

Î

Blokirajte fiksirno zavoro.

Î

Gumb za nastavitev števila vrtljajev

motorja potisnite do konca.

Î

Klju

č

 za vžig obrnite na "0" in ga

izvlecite.

몇

Opozorilo

Med transportom mora biti naprava

zavarovana pred premikanjem.

Î

Klju

č

 za vžig obrnite na "0" in ga

izvlecite.

Î

Blokirajte fiksirno zavoro.

Î

Zavarujte napravo na transportnih

ušesih z napenjalnimi pasovi, vrvmi ali

verigami.

Î

Kolesa zavarujte z zagozdami.

Č

e stroj za pometanje dalj

č

asa ne bo v

uporabi, upoštevajte slede

č

e to

č

ke:

Î

Stroj za pometanje postavite na ravno

površino.

Î

Dvignite stranska omela, da se ne

poškodujejo š

č

etine.

Î

Klju

č

 za vžig obrnite na "0" in ga

izvlecite.

Î

Stroj za pometanje zavarujte pred

kotalenjem, aretirajte fiksirno zavoro.

Î

Rezervoar za gorivo do konca napolnite

in zaprite ventil za gorivo.

Î

Zamenjajte motorno olje in oljni filter.

Î

Ob nizkih temperaturah izpustite oz.

preverite hladilno vodo,

č

e vsebuje

dovolj sredstva proti zmrzovanju.

Î

Izpraznite zbiralnik za vodo in sistem

napeljave.

Î

Odklopite baterijo.

Î

Baterijo ca. vsaka 2 meseca napolnite.

Î

Stroj za pometanje o

č

istite z notranje in

zunanje strani.

Î

Stroj pospravite na zaš

č

iteno in suho

mesto.

Î

Pred

č

iš

č

enjem in vzdrževanjem stroja,

zamenjavo delov ali preklopu na drugo

funkcijo se mora stroj izklopiti in po

potrebi izvle

č

i klju

č

 za vžig.

Î

Pri delih na elektri

č

ni napravi se mora

izvle

č

i baterijski vti

č

 oz. odklopiti

baterija.

– Servisiranje smejo izvajati le odobreni

uporabniški servisi ali strokovnjaki za to

podro

č

je, ki so seznanjeni z vsemi

pomembnimi varnostnimi predpisi.

– Industrijsko koriš

č

ene naprave

podlegajo varnostnem preizkusu po

VDE 0701.



Nevarnost

Nevarnost poškodb! Ob dvignjenemu

zbiralniku smeti vedno izpustite varovalne

opore in zavarujte z razcepko.

Pometanje suhih tal

Pometanje vlažnih in mokrih tal

Praznjenje zbiralnika smeti

Ro

č

no praznjenje zbiralnika smeti

(pribor)

Dvigovanje zbiralnika smeti

Spuš

č

anje zbiralnika smeti

Izklop stroja

Transport

Mirovanje naprave Nega in vzdrževanje

Splošna navodila

Splošna varnostna navodila

Slovenš

č

ina

 297

Î

Dvignite zbiralnik smeti.

Î

Izvlecite varovalne razcepke na

zbiralniku smeti.

Î

Spustite varovalne opore na levi in

desni ter zavarujte z razcepko.

Î

Stroj za pometanje postavite na ravno

površino.

Î

Dvignite sesalno odprtino in stranska

omela.

Î

Blokirajte fiksirno zavoro.

Î

Dvignite zbiralnik smeti.

Î

Ugasnite motor.

Î

Klju

č

 za vžig obrnite na "0" in ga

izvlecite.



Nevarnost

Nevarnost poškodb! Nosite zaš

č

itna o

č

ala.

Stroj je potrebno

č

istiti dnevno po

kon

č

anem delu.

Opozorilo

Ne uporabljajte agresivnih

č

istilnih

sredstev.

Î

Izvlecite varovalne razcepke na

zbiralniku smeti.

Î

Spustite varovalne opore na levi in

desni ter zavarujte z razcepko.

Î

Pokrov zbiralnika popolnoma odprite.

Î

Izvlecite varovalne razcepke.

Î

Nastavke od pokrova zbiralnika obesite

na okvir in vpnite zbiralnik smeti.

Î

Zavarujte z varovalnim razcepkom.

Î

S straglom o

č

istite zbiralnik smeti ve

č

je

umazanije.

Î

Č

istite zbiralnik smeti z visokotla

č

nim

č

istilnikom podjetja Kärcher.

Î

Č

istite tesnilno ploskev ventilatorjevega

kanala z visokotla

č

nim

č

istilnikom

podjetja Kärcher.

Î

Č

istite sesalno odprtino z visokotla

č

nim

č

istilnikom podjetja Kärcher.



Nevarnost

Nevarnost poškodb! Ventilator deluje še

nekaj sekund po izklju

č

itvi.  Vzdrževalni

pokrov odprite šele 30 sekund po izklju

č

itvi

oz. zaustavitvi ventilatorja.

Napotek

Č

e je pri vklopljenem ventilatorju zbiralnik

smeti dvignjen oz. je pokrov sedeža odprt,

se ventilator samodejno izklopi in zaustavi.

Î

Č

istite kanal ventilatorja pod sedežem z

visokotla

č

nim

č

istilnikom podjetja

Kärcher.

Î

Snemite krovno rešetko.

– Hladilnik lahko

č

istite le ob izklopljenem

motorju.

– Hladilnik

č

istite z nizkotla

č

nim vodnim

curkom ali s komprimiranim zrakom od

znotraj navzven.

–

Č

iš

č

enje z visokotla

č

nim

č

istilnikom ni

dovoljeno.

Î

Odstranite pokrov motorja.

Î

Voda v ohišju ventilatorja odteka z

odprtjem pokrova.

Pazite, da motorno olje,

kurilno olje, dizelsko gorivo in

bencin ne pridejo v okolje.

Varujte tla in staro olje zavrzite

v skladu s predpisi o varstvu

okolja.

Č

iš

č

enje

Č

iš

č

enje stroja

Č

iš

č

enje ventilatorjevega kanala

Č

iš

č

enje hladilnika

Odtekanje vode v ohišju ventilatorja

298

Slovenš

č

ina

Opozorilo

Števec obratovalnih ur dolo

č

a

č

as

vzdrževalnih intervalov.

Dnevno vzdrževanje:

Î

Preverite nivo motornega olja.

Î

Preverite nivo hladilne vode.

Î

Preverite pritisk v gumah.

Î

Preverite obrabo in morebiti zvite

trakove na stranskih omelih in

ventilatorju.

Î

O

č

istite hladilnik.

Tedensko vzdrževanje:

Î

Preverite nivo hidravli

č

nega olja.

Î

O

č

istite vodni filter (pogostost

č

iš

č

enja

je odvisna od kakovosti vode).

Vzdrževanje vsakih 100 obratovalnih ur oz.

letno:

Î

Zamenjajte motorno olje.

Î

Zamenjajte oljni filter.

Î

Namažite ležaje na prednji osi.

Î

Namažite ležaje na dvigu stranskih

omel.

Î

Preverite obrabljenost klinastega in

krožnega jermena.

Î

O

č

istite filter za gorivo (dizelski stroji),

po potrebi ga zamenjajte (dizelski/

bencinski stroji).

Î

Preverite cev za gorivo in vpenjalne

objemke.

Î

O

č

istite zra

č

ni filter

Î

Kontrolirajte prikaz umazanije

hidravli

č

nega filtra.

Vzdrževanje vsakih 200 obratovalnih ur oz.

na pol leta:

Î

Preverite cevi haldilnika in vpenjalne

objemke.

Napotek

Opis glejte v poglavju Vzdrževanje.

Opozorilo

Vsa servisna in vzdrževalna dela mora

izvajati kvalificiran strokovnjak. Po potrebi

lahko vedno pokli

č

ete strokovnega trgovca

podjetja Kärcher.

Vzdrževanje po 20 obratovalnih urah:

Î

Izvedite prvo inspekcijo.

– Vzdrževanje vsakih 400 obratovalnih ur

oz. na pol leta

– Vzdrževanje vsakih 1200 obratovalnih

ur

Opozorilo

Za zagotavljanje garancijske pravice mora

pooblaš

č

en Kärcher uporabniški servis v

č

asu garancije izvesti vsa servisna in

vzdržvalna dela v skladu z vzdrževalnim

zvezkom.

Priprava:

Î

Stroj za pometanje postavite na ravno

površino.

Î

Klju

č

 za vžig obrnite na "0" in ga

izvlecite.

Î

Blokirajte fiksirno zavoro.



Nevarnost

Pri popravilih na javnih cestah v obmo

č

ju

nevarnosti teko

č

ega prometa nosite

opozorilna obla

č

ila.

Pri rokovanju z baterijami obvezno

upoštevajte slede

č

a opozorila:



Nevarnost

Nevarnost eksplozije! Na baterijo, t.j. na

pole in celi

č

ne povezave, ne polagajte

orodja ali podobnih predmetov.



Nevarnost

Nevarnost poškodb! Rane ne smejo nikoli

priti v stik s svincem. Po delu na baterijah si

vedno o

č

istite roke.



Nevarnost

Nevarnost požara in eksplozije!

–

Prepovedano je kajenje in odprt ogenj.

–

Prostore, v katerih se polnijo baterije, je

potrebno dobro prezra

č

iti, saj ob

polnjenju nastaja mo

č

no eksplozivni

plin.



Nevarnost

Nevarnost razjedanja!

–

Č

e pride kislina v stik z o

č

mi ali kožo,

sperite z veliko koli

č

ino

č

iste vode.

–

Nato takoj obiš

č

ite zdravnika.

–

Umazana obla

č

ila izperite z vodo.

Î

Odstranite pokrov za zadek.

Î

Baterijo postavite v baterijski nosilec.

Î

Mo

č

no privijte držalo na dnu baterije.

Î

Polno sponko (rde

č

 kabel) priklju

č

ite na

plus pol (+).

Î

Polno sponko priklju

č

ite na minus pol (-

).

Opozorilo

Pri demontiranju baterije je treba paziti na

to, da se najprej odklopi vodnik minus pola.

Z zaš

č

itno mastjo preizkusite, ali so

baterijski poli in polne sponke zadovoljivo

zaš

č

iteni.



Nevarnost

Nevarnost poškodb! Pri rokovanju z baterijo

upoštevajte varnostne predpise.

Upoštevajte navodilo za uporabo

proizvajalca polnilnika.



Nevarnost

Baterijo polnite samo s primernim

polnilnikom.

Î

Plus pol vodnik polnilnika povežite s

plus pol priklju

č

kom baterije.

Î

Minus pol vodnik polnilnika povežite z

minus pol priklju

č

kom baterije.

Î

Omrežni vti

č

 vtaknite v vti

č

nico in

vklopite polnilnik.

Î

Baterijo polnite z najmanjšim možnim

polnilnim tokom.

Opozorilo

Ko je baterija napolnjena, lo

č

ite najprej

polnilnik od omrežja in nato od baterije.



Nevarnost

Nevarnost opeklin!

Î

Pustite, da se motor ohladi.

Intervali vzdrževanja

Vzdrževanje s strani stranke

Vzdrževanje s strani uporabniškega

servisa

Vzdrževanje

Varnostna navodila za baterije

Upoštevajte navodila na

bateriji, v Navodilu za uporabo

in v Navodilu za obratovanje

vozila!

Nosite zaš

č

ito za o

č

i!

Otroci se ne smejo dotikati

kislin in baterij!

Nevarnost eksplozije!

Prepovedan ogenj, iskre,

odprta svetloba in kajenje!

Nevarnost razjedanja!

Prva pomo

č

!

Opozorilni zaznamek!

Odstranitev odpadnega

materiala!

Baterije ne odvrzite v

smetnjak!

Vgradnja in priklju

č

itev baterije

Polnjenje baterije

Preverjanje nivoja motornega olja in

dolivanje olja

Slovenš

č

ina

 299

Î

Preverjanje nivoja motornega olja

izvedite najprej 5 minut po izklopu

motorja.

Î

Dvignite zbiralnik smeti.

Î

Izvlecite varovalne razcepke na

zbiralniku smeti.

Î

Spustite varovalne opore na levi in

desni ter zavarujte z razcepko.

Î

Odstranite pokrov motorja.

Î

Merilno pal

č

ko izvlecite.

Î

Merilno pal

č

ko za olje obrišite in

potisnite noter.

Î

Merilno pal

č

ko izvlecite.

Î

Od

č

itajte nivo olja.

Î

Ponovno vstavite merilno pal

č

ko.

– Stanje olja mora biti med oznakama

„MIN“- in „MAKS“.

–

Č

e je stanje olja pod oznako „MIN", ga

dolijte.

– Ne dolivajte nad oznako „MAX".

Î

Odvijte zaporni vijak odprtine za

dolivanje olja.

Î

Nalijte motorno olje.

Vrsta olja: glejte tehni

č

ne podatke

Î

Zaprite odprtino za polnjenje olja.

Î

Po

č

akajte najmanj 5 minut.

Î

Preverite nivo motornega olja.



Nevarnost

Nevarnost opeklin zaradi vro

č

ega olja!

Î

Pripravite lovilno posodo za najmanj 4

liter olja.

Î

Pustite, da se motor ohladi.

Î

Odvijte izpustne vijake za olje.

Î

Odvijte zaporni vijak odprtine za

dolivanje olja.

Î

Izpustite olje.

Î

Odvijte desno stransko oblogo.

Î

Odvijte oljni filter.

Î

O

č

istite nastavek in tesnilno ploskev.

Î

Tesnilo novega oljnega filtra pred

vgradnjo namažite z oljem.

Î

Vgradite novi oljni filter in ga mo

č

no

privijte.

Î

Uvijte izpustni vijak za olje vklju

č

no s

tesnilom.

Opozorilo

Privijte izpustni vijak za olje z momentnim

klju

č

om na 25 Nm.

Î

Nalijte motorno olje.

Vrsta olja: glejte tehni

č

ne podatke

Î

Zaprite odprtino za polnjenje olja.

Î

Pustite motor te

č

i ca. 10 sekund.

Î

Preverite nivo motornega olja.

Î

Odvijte levo stransko oblogo.

Î

Blokirajte fiksirno zavoro.

Î

Za 1/3 izvlecite gumb za nastavitev

števila vrtljajev motorja.

Î

Zaženite motor.

Î

Kontrolirajte prikaz umazanije

hidravli

č

nega filtra pri toplem olju.

Î

Č

e prikaz doseže rde

č

o oznako,

zamenjajte filtrski element.

Î

Preverite nivo hidravli

č

nega olja skozi

opazovalno steklo.

– Stanje olja mora biti med oznakama

„MIN“- in „MAKS“.

–

Č

e je stanje olja pod oznako „MIN", ga

dolijte.

Î

O

č

istite obmo

č

je polnjenja.

Î

Odvijte zaporni vijak odprtine za

dolivanje olja.

Î

Izvlecite oljni filter skupaj z ohišjem.

Î

Izvlecite oljni filter iz ohišja.

Î

Oljni filter po potrebi zamenjajte.

Î

Dolijte hidravli

č

no olje.

Vrsta olja: glejte tehni

č

ne podatke

Î

Preverite tesnost vseh hidravli

č

nih cevi

in priklju

č

kov.

Hidravliko lahko vzdržuje samo servisna

služba podjetja Kärcher.

Menjava olja in oljnega filtra.

Kontroliranje prikaza umazanije

hidravli

č

nega filtra

Preverjanje nivoja hidravli

č

nega olja in

dolivanje hidravli

č

nega olja

Preverjanje hidravlike

300

Slovenš

č

ina



Nevarnost

Nevarnost oparin zaradi vrele vode!

Hladilnik pustite hladiti vsaj 20 minut.

Î

Dvignite zbiralnik smeti.

Î

Izvlecite varovalne razcepke na

zbiralniku smeti.

Î

Spustite varovalne opore na levi in

desni ter zavarujte z razcepko.

Î

Dolijte hladilno vodo v izravnalno

posodo hladilnika.

– Pri hladnem motorju: nivo hladilne vode

nad spodnjo oznako.

– Pri segretem motorju: nivo hladilne

vode pod zgornjo oznako.

– Hladilna voda ne sme vsebovati ve

č

 kot

50% sredstva proti zmrzovanju.



Nevarnost

Nevarnost eksplozije!

–

Vzdrževalnih del ne opravljajte v zaprtih

prostorih.

–

Prepovedano je kajenje in odprt ogenj.

Î

Ugasnite motor.

Î

Dvignite zbiralnik smeti.

Î

Izvlecite varovalne razcepke na

zbiralniku smeti.

Î

Spustite varovalne opore na levi in

desni ter zavarujte z razcepko.

Î

Odstranite pokrov motorja.

„

Samo dizelski stroji:

Î

Zapirite dovod goriva.

Î

Odvijte filter za gorivo.

Î

Odvijte slepo matico in snemite filter za

gorivo skupaj z vsebino.

Î

O

č

istite in zamenjajte filter za gorivo.

Î

Zamenjajte tesnilni obro

č

.

Î

O

č

istite ohišje filtra za gorivo.

Î

Zamenjajte tesnilni obro

č

.

Î

Trdno privijte prekrovno matico.

Î

Ponovno privijte filter za gorivo.

„

Samo bencinski stroji:

Î

Zapirite dovod goriva.

Î

Odvijte cevne objemke na priklju

č

nih

nastavkih filtra za gorivo.

Î

Vzemite ven filter za gorivo.

Î

Vgradite novi filter za gorivo

(upoštevajte smer pretoka).

Î

Novi filter za gorivo vstavite v priklju

č

ne

cevi in privijte cevne objemke.

Splošno preverjanje:

Î

Preverite tesnost in poškodovanost cevi

za gorivo in vpenjalnih objemk.

Î

Odprite dovod goriva.

Î

Prezra

č

ite sistem goriva (samo dizelski

stroji).

Î

Dvignite zbiralnik smeti.

Î

Izvlecite varovalne razcepke na

zbiralniku smeti.

Î

Spustite varovalne opore na levi in

desni ter zavarujte z razcepko.

Î

Odstranite pokrov motorja.

Î

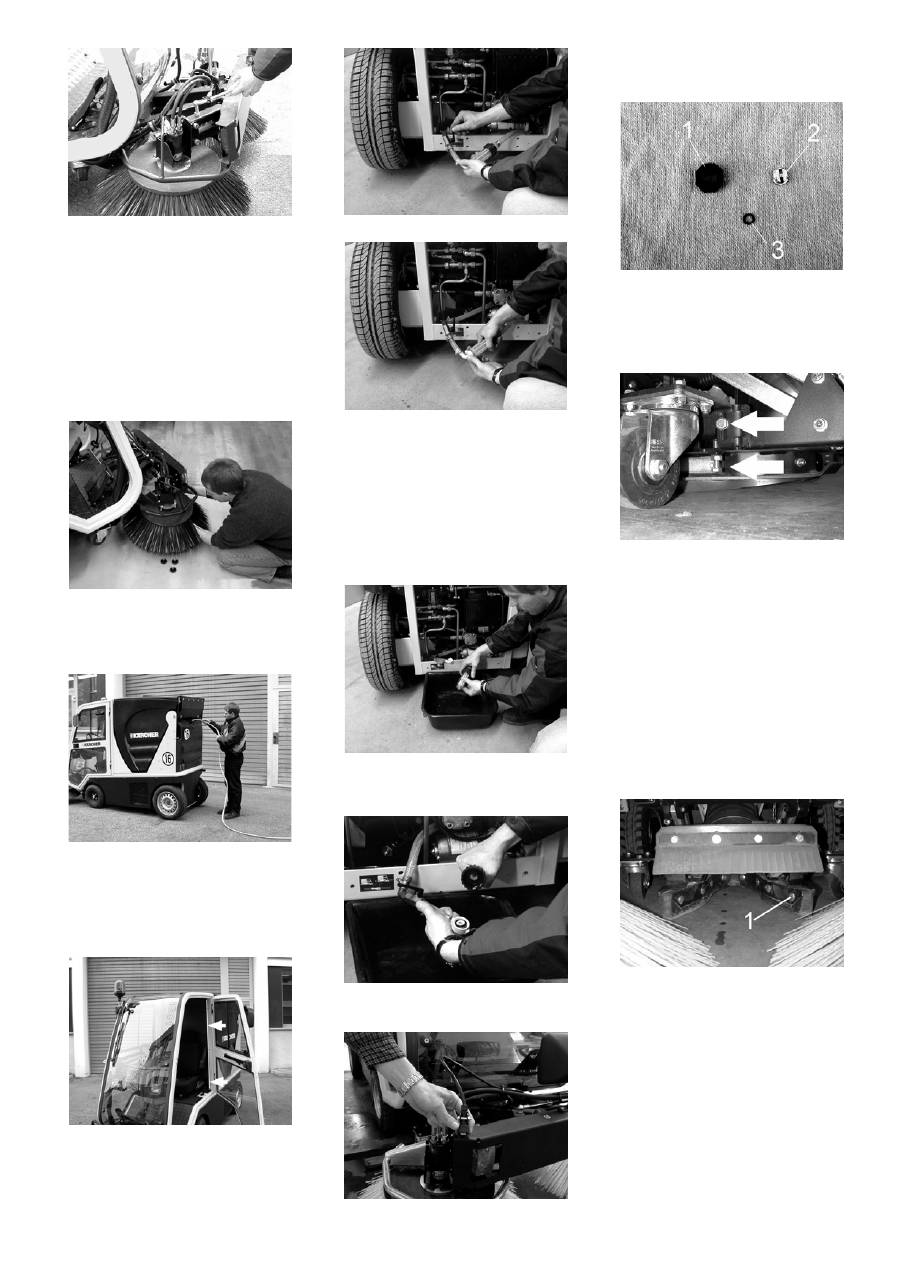

Odvijte odzra

č

evalne vijake 1 in 2 ca. 2

vrtljaja.

Î

Pripravite primerno lovilno posodo.

Î

Zaženite motor dokler ni gorivo brez

zra

č

nih mehur

č

kov.

Î

Privijte odzra

č

evalne vijake.

Î

Č

e sveti rde

č

a kontrolna lu

č

ka za zra

č

ni

filter, ga je potrebno o

č

istiti ali

zamenjati.

Î

Dvignite zbiralnik smeti.

Î

Izvlecite varovalne razcepke na

zbiralniku smeti.

Î

Spustite varovalne opore na levi in

desni ter zavarujte z razcepko.

Preverjanje in vzdrževanje hladilnika

vode

Č

iš

č

enje in menjava filtra za gorivo

Prezra

č

evanje sistema goriva (samo

dizelski stroji)

Preverjanje in

č

iš

č

enje zra

č

nega filtra

Slovenš

č

ina

 301

Î

Odvijte sponke zapornega pokrova.

Î

Snemite zaporni pokrov.

Î

Izvlecite filtrski vložek in ga o

č

istite.

Î

Po potrebi ga nadomestite z novim.

Î

O

č

istite zaporni pokrov.

Î

Namestite zaporni pokrov in ga pritrdite.

Î

Namažite mazalko na sredini prednje

osi.

Î

Namažite mazalko desno na prednji osi.

Î

Namažite mazalko levo na prednji osi.

Î

Namažite obe mazalki na zgornji in

spodnji strani dviga stranskih omel.

Î

Dvignite zbiralnik smeti.

Î

Izvlecite varovalne razcepke na

zbiralniku smeti.

Î

Spustite varovalne opore na levi in

desni ter zavarujte z razcepko.

Î

Odstranite pokrov motorja.

Î

Preverite obrabljenost in

poškodovanost ventilatorskega pogona

in klinastega jermena.

Î

Preverite obrabljenost in

poškodovanost pogonov klinastega

jermena hidravli

č

ne

č

rpalke in

generatorja.

Napotek

Klinasta jermena so napeta preko vzmeti.

Î

Stroj za pometanje postavite na ravno

površino.

Î

Na ventil gume priklju

č

ite napravo za

preverjanje pritiska v gumah.

Î

Preverite pritisk v gumah in ga po

potrebi popravite.



Nevarnost

Pri popravilih na javnih cestah v obmo

č

ju

nevarnosti teko

č

ega prometa nosite

opozorilna obla

č

ila.



Nevarnost

Nevarnost poškodb!

Î

Stroj za pometanje postavite na ravno

površino.

Î

Izvlecite klju

č

 za vžig.

Î

Preverite stabilnost podlage. Stroj s klini

dodatno zavarujte pred kotalenjem.

Î

Blokirajte fiksirno zavoro.

Preverite pnevmatike

Î

Preverite, ali so se na vozno površino

pnevmatik prijeli tujki.

Î

Odstranite tujke.

Î

Uporabite ustrezno standardno

sredstvo za popravilo pnevmatik.

Opozorilo

Upoštevajte priporo

č

ilo posameznega

proizvajalca. Nadaljnja vožnja je možna,

č

e

upoštevate navodila proizvajalca

proizvoda. Takoj ko je možno, pnevmatiko

oz. kolo zamenjajte.

Vstavna to

č

ka za dvigalko vozila (prednja

kolesa)

Vstavna to

č

ka za dvigalko vozila (zadnja

kolesa)

Î

Vstavite jekleni drog z 20 mm

premerom v predpisane izvrtine.

Î

Dvigalko namestite na ustrezni vstavni

to

č

ki ob sprednjem oz. zadnjem kolesu.

Î

Popustite matice na kolesu.

Î

Z dvigalko dvignite stroj.

Î

Odstranite matice kolesa.

Î

Snemite kolo.

Î

Nataknite nadomestno kolo.

Î

Namestite matice kolesa.

Î

Z dvigalko stroj spustite.

Î

Pritegnite matice na kolesu.

Napotek

Upoštevajte etikete s simboli (dvigalka

vozila) na vsakem mestu menjave koles.

Opozorilo

Uporabite ustrezno standardno dvigalko.

Î

Preverite pritisk v gumah.

Î

Dvignite stransko omelo.

Î

Stroj za pometanje zapeljite na ravno in

gladko površino, kjer zazna prah ali

kredo.

Î

Spustite stransko omelo in jih za kratek

č

as pustite vrteti.

Î

Dvignite stransko omelo.

Î

Napravo odpeljite naprej.

Î

Preverite ogledala za pometanje.

Širina ogledala za pometanje naj bi bila

med 40-50 mm.

Mazanje prednje osi

Mazanje in dvig stranskih omel

Preverjanje klinastega jermena

Preverite pritisk v gumah

Zra

č

ni tlak spredaj

2,9 bar

Zra

č

ni tlak zadaj

2,9 bar

Zamenjava kolesa

Preverite in namestite ogledalo na

stranskem omelu.

302

Slovenš

č

ina

Nastavitev širine ogledala:

Î

Nastavite širino ogledala prek

nastavitve nastavka.

– Vrtenje vijakov v smeri urinega kazalca:

ogledalo se pomanjša

– Vrtenje vijakov v nasprotni smeri urnega

kazalca: ogledalo se pove

č

a

Î

Preverite ogledala za pometanje.

Î

Blokirajte fiksirno zavoro.

Î

Dvignite stransko omelo.

Î

Odvijte ro

č

ne matice.

Î

Snemite stransko omelo.

Î

Privijte novo stransko omelo.

Î

Odvijte pokrov zbiralnika.

Î

Napolnite zbiralnik za vodo

Napotek

Cev za vodo ne sme biti vpeljana za

polnjenje zbiralnika vode (izogibanje

povratnemu sesanju).

Prikaz nivoja vode v zbiralniku vode

Î

Odstranite pokrov za zadek.

Î

Zaprite zaporni ventil.

Î

Odvijte slepo matico.

Î

Odprite zaporni ventil.

Opozorilo

Upoštevajte, da iztekla voda ne povzro

č

a

škode.

Î

Odstranite pokrov za zadek.

Î

Zaprite zaporni ventil.

Î

Odvijte slepo matico.

Î

Odvijte ohišje vodnega filtra.

Î

O

č

istite oz. zamenjajte vodni filter.

Î

O

č

istite ohišje vodnega filtra.

Î

Preverite gumena tesnila.

Î

Odvijte slepo matico.

Î

Izvlecite šobo.

Î

Odstranite tesnilni obro

č

.

Î

O

č

istite razpršilno šobo.

1 Prekrovna matica

2 Razpršilna šoba

3 Tesnilni obro

č

Î

Izpustite sesalno odprtino.

Î

Odvijte stranske pritrditvene vijake

prostovrte

č

ih valjev.

Î

Nastavite prostovrte

č

e valje prek

nastavitvenih vijakov, tako da se

stranske tesnilne letve spredaj dotikajo

tal in imajo zadaj razdaljo 18 mm.

Î

Privijte pritrditvene pijake prostoteko

č

ih

valjev.

Î

Dvignite sesalno odprtino.

Napotek

Prostovrte

č

e valje ne spustite ve

č

 do tal,

potrebno jih je zamenjati.

Î

Izpustite sesalno odprtino.

Î

Dvignite sesalno odprtino z nastavitvijo

prostoteko

č

ih valjev.

Î

Odstranite pritrditvene vijake (1)

tesnilne letve.

Î

Snemite stabilizacijsko plo

č

evino.

Î

Namestite nove tesnilne letve in jih s

stabilizacijsko plo

č

evino privijte.

Napotek

Tesnilna letev se mora s celotno dolžino

oprijemati nastavka.

Zamenjava stranskega omela

Polnjenje zbiralnika za vodo

Praznjenje zbiralnika za vodo

Č

iš

č

enje in menjava vodnega filtra

Č

iš

č

enje šob na stranskih metlah

Nastavitev sesalne odprtine

Menjava tesnilne letve sesalne odprtine
