Karcher B 150 R Bp Adv- Dose: Vor Inbetriebnahme

-

3

1 Sicherheitsschalter

2 Programmschalter

3 Intelligent Key

4 Infobutton

5 Display

6 Fahrtrichtungs Schalter

7 Hupe

1

OFF

Gerät ist ausgeschaltet.

2 Transportfahrt

Zum Einsatzort fahren.

3 Eco-Programm

Boden nass reinigen (mit reduzierter

Bürstendrehzahl) und Schmutzwasser

aufsaugen (mit reduzierter Saugleistung).

4

Scheuersaugen

Boden nass reinigen und Schmutzwas-

ser aufsaugen.

5 Heavy-Programm

Boden nass reinigen (mit erhöhtem

Bürstenanpressdruck) und Schmutz-

wasser aufsaugen.

6 Scheuern

Boden nass reinigen und Reinigungs-

mittel einwirken lassen.

7 Absaugen

Schmutzflotte aufsaugen.

8 Polieren

Boden ohne Flüssigkeitsauftrag polieren.

** Option



GEFAHR

Explosionsgefahr!

Keine Werkzeuge oder ähnliches auf die

Batterie legen. Kurzschluss und Explosi-

onsgefahr.

Verletzungsgefahr. Wunden niemals mit

Blei in Berührung bringen. Nach der Arbeit

an Batterien immer die Hände reinigen.

Bei der Variante „Pack“ sind die Batterien

bereits eingebaut.



Sicherheitsschalter in Stellung „0“ brin-

gen.



Schmutzwassertank nach hinten

schwenken.

4.035-987.7

4.035-988.7

Bedienpult

Programmschalter

Symbole auf dem Gerät

Griff zum Hochschwenken des

Schmutzwassertanks

Verzurrpunkt

Mopphalter **

Wasseranschluss Befüllsys-

tem **

Wasseranschluss für

Schmutzwassertankspülsys-

tem **

Ablassöffnung Frischwasser-

tank

Ablassöffnung Schmutzwas-

sertank

Vor Inbetriebnahme

Batterien

Hinweise auf der Batterie, in der

Gebrauchsanweisung und in der

Fahrzeugbetriebsanleitung be-

achten

Augenschutz tragen

Kinder von Säure und Batterien

fern halten

Explosionsgefahr

Feuer, Funken, offenes Licht und

Rauchen verboten

Verätzungsgefahr

Erste Hilfe

Warnvermerk

Entsorgung

Batterie nicht in Mülltonne werfen

Empfohlene Batterien

Bestell-Nr.

Volumen [m

3

} *

Luftstrom [m

3

/h] **

Batteriesatz

240Ah, Trog,

wartungsarm

4.035-

987.7

27

10,8

Batteriesatz

180Ah, Trog,

wartungsarm

4.035-

988.7

20,25 8,1

Batteriesatz

240Ah, 6 Blö-

cke, wartungs-

frei

4.654-

306.7

6,975 2,79

Batteriesatz

180Ah, 6 Blö-

cke, wartungs-

frei

4.654-

307.7

5,175 2,07

* Mindestvolumen des Batterielade-

raums

** Mindestluftstrom zwischen Batterlie-

laderaum und Umgebung

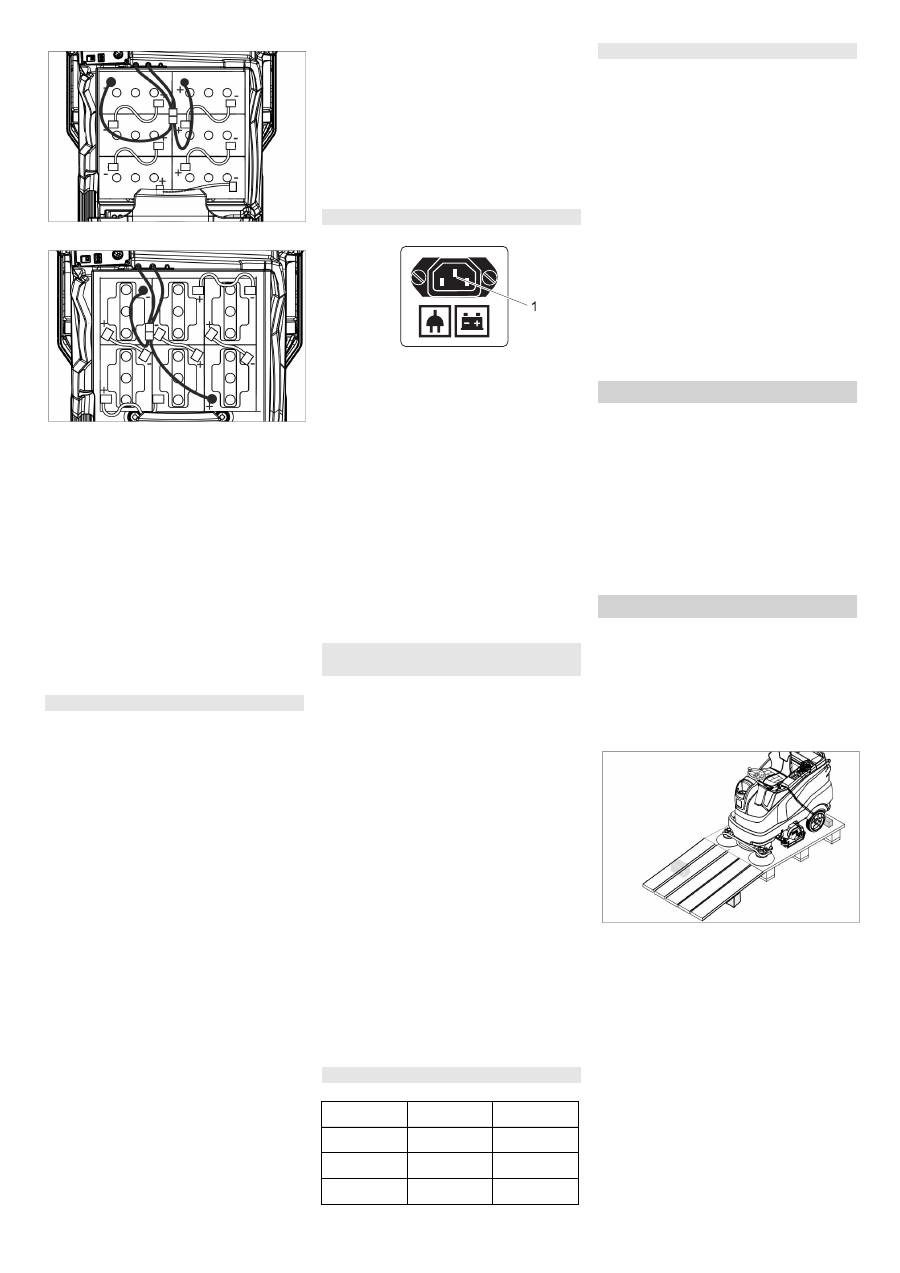

Batterien einsetzen und anschließen

5 DE

     -

4

4.654-306.7 (Anordnung A)

4.654-307.7 (Anordnung B)

ACHTUNG

Beschädigungsgefahr. Auf richtige Polung

achten.



Pole mit dem beiliegenden Verbin-

dungskabel verbinden.



Mitgeliefertes Anschlusskabel an die

noch freien Batteriepole (+) und (-)

klemmen.



Batteriestecker einstecken.



Batterietyp einstellen (siehe Kapitel

„Grauer Intelligent Key“.

ACHTUNG

Beschädigungsgefahr durch Tiefentla-

dung. Vor Inbetriebnahme des Gerätes

Batterien aufladen.

Hinweis:

Das Gerät verfügt über einen Tiefentla-

dungsschutz, d. h., wird das noch zulässige

Mindestmaß an Kapazität erreicht, so kann

das Gerät nur noch gefahren werden. Im

Display erscheint die Anzeige“Batterie

schwach - Reinigung nicht möglich“ und

„Batterie leer - bitte laden“.



Das Gerät direkt zur Ladestation fah-

ren, dabei Steigungen vermeiden.

Hinweis:

Beim Einsatz von anderen Batterien (z. B.

anderer Hersteller) muss der Tiefentla-

dungsschutz für die jeweilige Batterie vom

Kärcher-Kundendienst neu eingestellt wer-

den.



GEFAHR

Gefahr durch elektrischen Schlag. Strom-

leitungsnetz und Absicherung beachten –

siehe „Ladegerät“.

Ladegerät nur in trockenen Räumen mit

ausreichender Belüftung verwenden!

Hinweis:

Die Ladezeit beträgt im Durchschnitt ca.

10-12 Stunden.

Die empfohlenen Ladegeräte (passend zu

den jeweils eingesetzten Batterien) sind

elektronisch geregelt und beenden den La-

devorgang selbstständig.



GEFAHR

Explosionsgefahr. Der Raum, in dem das

Gerät zum Laden der Battereie abgestellt

ist, muss ein vom Batterietyp abhängiges

Mindestvolumen und einen Luftwechsel mit

einem Mindestluftstrom aufweisen (siehe

„Empfohlene Batterien“).

Explosionsgefahr. Das Laden von Nass-

batterien ist nur bei hochgeschwenktem

Schmutzwassertank erlaubt.

1 Kaltgerätestecker für Ladekabel



Netzkabel mit dem Kaltgerätestecker

am Gerät verbinden.



Netzkabel an das Stromnetz anschlie-

ßen.

Im Display wird ein Batteriesymbol und

der Ladezustand der Batterien ange-

zeigt. Die Displaybeleuchtung erlischt.

Hinweis:

Beim Laden sind alle Reinigungs- und

Fahrfunktionen blockiert.

Ist die Batterie vollständig geladen zeigt

das Display „Ladung abgeschlossen“.



Nach dem Ladevorgang Netzstecker

aus der Steckdose ziehen und Kabel

am Gerät ausstecken.



Eine Stunde vor Ende des Ladevor-

gangs destilliertes Wasser zugeben,

den richtigen Säurestand beachten.

Batterie ist entsprechend gekennzeich-

net. Zum Ende des Ladevorgangs müs-

sen alle Zellen gasen.



GEFAHR

Verätzungsgefahr. Nachfüllen von Wasser

im entladenen Zustand der Batterie kann

zu Säureaustritt führen!

Beim Umgang mit Batteriesäure Schutzbril-

le benutzen und Vorschriften beachten, um

Verletzungen und die Zerstörung von Klei-

dung zu verhindern.

Eventuelle Säurespritzer auf Haut oder

Kleidung sofort mit viel Wasser ausspülen.

ACHTUNG

Zum Nachfüllen der Batterien nur destillier-

tes oder entsalztes Wasser (EN 50272-T3)

verwenden.

Keine Fremdzusätze (so genannte Aufbes-

serungsmittel) verwenden, sonst erlischt

jede Garantie.

Bei der Erstaufladung erkennt die Steue-

rung noch nicht, welcher Batterietyp einge-

baut ist. Laden Sie die Batterien bis das

Display Vollladung anzeigt (Batterien sind

evtl. trotzdem nicht vollgeladen). Beim

nächsten Aufladen ist Anzeige und Lade-

strom dann exakt und die Batterien werden

vollgeladen.

Hinweis:

Ein „V“ rechts neben dem Balken der Bat-

terieanzeige zeigt an, dass die Erstaufla-

dung noch nicht ausgeführt wurde.

Gerät nach dem ersten Aufladen der Batte-

rien benützen, bis der Tiefentladeschutz

den Bürstenmotor und die Turbine abschal-

tet. Dieser Vorgang ist nötig, um die Batte-

rieanzeige zu justieren. Erst anschließend

wird der korrekte Batteriezustand ange-

zeigt.



Sicherheitsschalter in Stellung „0“ brin-

gen.



Schmutzwassertank nach hinten

schwenken.



Kabel vom Minuspol der Batterie ab-

klemmen.



Restliche Kabel von den Batterien ab-

klemmen.



Batterien herausnehmen.



Verbrauchte Batterien gemäß den gel-

tenden Bestimmungen entsorgen.

Hinweis:

Für eine sofortige Außerbetriebnahme aller

Funktionen Sicherheitsschalter in Stellung

„0“ bringen..



Vier Bodenbretter der Palette sind mit

Schrauben befestigt. Diese Bretter ab-

schrauben.



Bretter auf die Kante der Palette legen.

Bretter so ausrichten, dass sie vor den

Rädern des Gerätes liegen. Bretter mit

den Schrauben befestigen.



In der Verpackung beiliegende Balken

zur Abstützung unter die Rampe schie-

ben.



Holzleisten vor den Rädern entfernen.

Batterien laden

Variante „Pack“

Wartungsarme Batterien

(Nassbatterien)

Maximale Batterie-Abmessungen

Anordnung

A

B

Länge

244 mm

312 mm

Breite

190 mm

182 mm

Höhe

275 mm

365mm

Hinweise zur Erstaufladung

Batterien ausbauen

Abladen

6 DE
