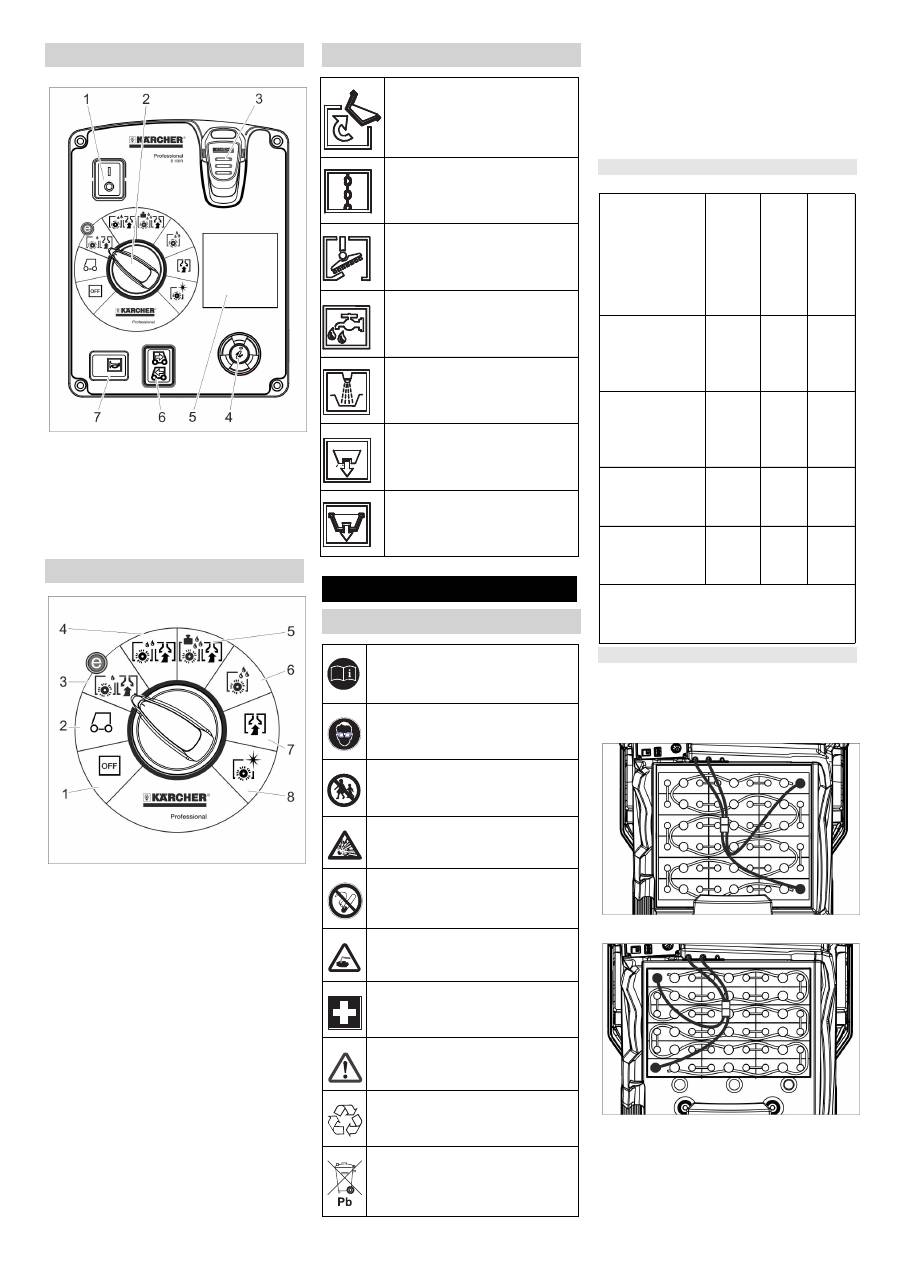

Karcher B 150 R Bp Adv- Dose: Före ibruktagande



-

3

1 Skyddsbrytare

2 Programväljare

3 Intelligent Key

4 Infoknapp

5 Display

6 Körriktningsväljare

7 Tuta

1

OFF

Maskinen är avstängd

2 Transportkörning

Kör till användningsplatsen.

3 Eco-program

Rengör golvet vått (med reducerat

borstvarvtal) och sug upp smutsvatten

(med reducerad sugeffekt).

4

Skrubbrengöring

Rengör golvet vått och sug upp smuts-

vattnet.

5 Heavy-program

Rengör golvet vått (med ökat borstanlägg-

ningstryck) och sug upp smutsvattnet.

6 Skura

Våtskrubbning våtrengöring av golv,

rengöringsmedlet får tränga in.

7 Uppsugning

Sug upp smuts.

8 Polera

Polera golv utan användning av vätska.

** Tillval



FARA

Risk för explosion!

Lägg inga verktyg eller liknande på batte-

riet. Risk för kortslutning och explosion.

Risk för skada. Sår får aldrig komma i kon-

takt med bly. Tvätta alltid händerna efter ar-

bete med batterierna.

Hos utförande "pack" är batterierna redan

inbygda.



Ställ säkerhetsbrytaren på position “0“.



Sväng smutsvattentanken bakåt.

4.035-987.7

4.035-988.7

Manöverpult

Programväljare

Symboler på apparaten

Handtag för smutsvattentan-

kens uppsvängning.

Förankringspunkt

Mopphålare **

Vattenanslutning påfyllnings-

system **

Vattenanslutning för sköljsys-

tem för smutsvattentank **

Tömningsöppning färskvat-

tentank

Tömningsöppning smutsvat-

tentank

Före ibruktagande

Batterier

Beakta hänvisningar om batteriet

som finns nämnda i bruksanvis-

ningen och driftsanvisningarna

Använd ögonskydd

Håll barn på avstånd från batte-

rier och syror

Risk för explosion

Eld, gnistor, öppet ljus och rök-

ning förbjuden

Frätningsrisk

Första hjälpen

Varningshänvisning

Avfallshantering

Kasta inte batterier i soptunnan

Rekommenderade batterier

Beställningsnr.

Volym [m

3

} *

Luftström [m

3

/h] **

Batterisats

240Ah, tråg,

lågt underhålls-

behov

4.035-

987.7

27

10,8

Batterisats

180Ah, tråg,

lågt underhålls-

behov

4.035-

988.7

20,25 8,1

Batterisats

240Ah, 6 block,

underhållsfri

4.654-

306.7

6,975 2,79

Batterisats

180Ah, 6 block,

underhållsfri

4.654-

307.7

5,175 2,07

* Batteriladdutrymmets minsta volym

** Minsta luftström mellan batteriladdut-

rymmet och omgivningen

Sätt i och anslut batteriet

122 SV

     -

4

4.654-306.7 (anordning A)

4.654-307.7 (anordning B)

OBSERVERA

Skaderisk. Se till att polerna ansluts kor-

rekt.



Förbind poler med medföljande anslut-

ningskabel.



Kläm fast medföljande anslutningska-

bel på de fortfarande fria batteripolerna

(+) och (-).



Stick in batterikontakten.



Ställ in batterityp (se kapitel "Grå Intelli-

gent Key".

OBSERVERA

Risk för skador genom djupurladdning.

Ladda upp batterier före ibruktagningen.

Observera:

Maskinen har ett djupurladdningsskydd,

d.v.s. om den ännu tillåtna, lägsta kapacite-

ten uppnås går det bara att köra maskinen.

I displayen visas meddelandet "Svagt bat-

teri - rengöring ej möjlig" och "Tomt batteri

- ladda".



Kör genast maskinen till uppladdning,

undvik stigningar.

Observera:

När andra batterier används (t.ex. andra

tillverkare) måste djupurladdningsskyddet

för respektive batteri ställas in på nytt av

Kärcher kundservice.



FARA

Risk för elektrisk stöt. Ge akt på strömled-

ningar och säkringar - se "Uppladdningsag-

gregat". Använd endast uppladdningsag-

gregatet i utrymmen med tillräcklig ventila-

tion!

Observera:

Laddtiden är i genomsnitt ca 10-12 timmar.

De rekommenderade laddarna (som pas-

sar de batterier som används) är elektro-

niskt styrda och avslutar laddningsförloppet

självständigt.



FARA

Risk för explosion. I utrymmet där maski-

nen ställts upp för att ladda batteriet måste

ha en minsta volym som beror på batterity-

pen och ett luftutbyte med en minsta luft-

ström (se "Rekommenderade batterier").

Risk för explosion. Laddning av våtbatterier

är endast tillåtet med uppfälld smutsvatten-

tank.

1 Kallmaskinkontakt för laddkabel



Anslut nätkabeln till kallmaskinkontakt

på maskinen.



Anslut nätkabeln till elnätet.

En batterisymbol och batteriernas ladd-

ningsstatus visas på displayen. Dis-

playbelysningen slocknar.

Observera:

Vid laddningen är alla rengörings- och kör-

funktioner blockerade.

Om batteriet är fullständigt laddat visar dis-

playen "Laddning avslutad".



Dra efter laddningen ur nätkontakten ur

uttaget och ta bort kabeln från maski-

nen.



Fyll på destillerat vatten en timme före

uppladdningens slut, ge akt på korrekt

syranivå. Batteriet har motsvarande

märkning. Vid slutet av laddningsförlop-

pet måste alla celler gasa.



FARA

Frätningsrisk. Påfyllning av vatten när bat-

teriet är urladdat kan leda till att syra läcker

ut!

Använd skyddsglasögon vid hantering av

batterisyra och följ gällande föreskrifter för

att undvika skador och att kläder förstörs.

Skölj omedelbart av eventuella stänk av

syra på hud eller kläder med rikligt med vat-

ten.

OBSERVERA

Använd endast destillerat eller avsaltat vat-

ten (EN 50272-T3) till batterierna.

Använd inga främmande tillsatser (så kalla-

de förbättringsmedel), annars förfaller ga-

rantin.

Vid första uppladdning känner inte styr-

ningen igen vilket batteri som är monterat.

Ladda batterierna tills displayen fulladdad

visar (batteriet kan trots detta inte vara full-

laddat). Vid nästa uppladdning är visningen

och laddningsströmmen exakt och batte-

rierna laddas fulla.

Hänvisning:

Ett "V" till höger om batteri-indikeringens

stapel anger att den första uppladdningen

inte har utförts ännu.

Använd efter första gången batteriet har

laddats maskinen ända till djupurladdnings-

skyddet stänger av borstmotorn och turbi-

nen. Detta är nödvändigt för att justera bat-

teriindikeringen. Först efter att man gjort

detta visas det korrekta batteritillståndet.



Ställ säkerhetsbrytaren på position “0“.



Sväng smutsvattentanken bakåt.



Koppla bort kabel från batteriets minus-

pol.



Koppla bort övriga kablar från batteriet.



Ta ur batteriet.



Avfallshantera förbrukade batterier en-

ligt gällande bestämmelser.

Observera:

Ställ säkerhetsbrytaren på läge "0" för att

stoppa alla funktioner direkt..



Fyra bottenplankor på pallen är fästa

med skruvar. Diese Bretter

abschrauben.



Lägg plankorna på pallens kant. Rikta

plankorna så att de ligger framför ma-

skinens hjul. Skruva fast plankorna

med skruvarna.



Skjut in medföljande balk som stöd un-

der rampen.



Tag bort trälister framför hjulen.



Drag fast bromsspaken och skjut ner

maskinen från rampen med spaken åt-

dragen.

eller



Sätt in Intelligent Key.



Ställ säkerhetsbrytaren på position “1“.



Ställ programväljaren i läge transport-

färd.



Ställ körriktningsspaken på "framåt".



Tryck ner körpedalen.



Kör ner maskinen från pallen..



Ställ säkerhetsbrytaren på position “0“.

Ladda batterierna

Utförande “Pack“

Batterier med låg servicenivå

(våtbatterier)

Maximala dimensioner för batterier

Anordning

A

B

Längd

244 mm

312 mm

Bredd

190 mm

182 mm

Höjd

275 mm

365mm

Hänvisningar beträffande första

uppladdningen

Ta ur batterier

Lasta av

123 SV
