Karcher B 150 R Bp Adv- Dose: Antes de la puesta en marcha

-

3

1 Interruptor de seguridad

2 Programador

3 Intelligent Key

4 Botón de información

5 anuncio

6 Interruptor de dirección

7 Claxon

1

OFF

El aparato está apagado.

2 Desplazamiento de transporte

Conducir hasta el lugar de empleo.

3 Programa Eco

Limpiar el suelo (con velocidad de cepi-

llos reducida) y aspirar el agua sucia

(con potencia de aspiración reducida).

4

Aspiración-fregado

Limpiar en húmedo del suelo y aspirar

el agua sucia.

5 Heavy Programm

Limpiar en húmedo el suelo (con pre-

sión de apriete del cepillo elevada) y

aspirar el agua sucia.

6 Fregar

Limpiar en húmedo del suelo y dejar ac-

tuar al detergente.

7 Aspiración

Aspire la suciedad.

8 Pulir

Pulir el suelo sin emplear líquidos.

**) Opción



PELIGRO

Peligro de explosiones

No colocar herramientas o similares sobre

la batería. Riesgo de cortocircuito y explo-

sión.

Peligro de lesiones. No deje nunca que el

plomo entre en contacto con las heridas.

Luego de trabajar con las baterías, límpie-

se siempre las manos.

Bei der Variante „Pack“ sind die Batterien

bereits eingebaut



Ponga el interruptor de llave en la posi-

ción "0".



Desplace el depósito de agua sucia ha-

cia atrás.

4.035-987.7

Pupitre de mando

Programador

Símbolos en el aparato

Asa para girar hacia arriba el

depósito de agua sucia

Punto de amarre

Soporte para la mopa **

Toma de agua del sistema de

llenado **

Toma de agua para el sistema

de enjuague del depósito de

agua sucia **

Orificio de purgado del depósi-

to de agua limpia

Orificio de purgado del depósi-

to de agua sucia

Antes de la puesta en marcha

Baterías

Tenga en cuenta las indicaciones

presentes en la batería, en las

instrucciones de uso y en el ma-

nual del vehículo.

Use protección para los ojos

Mantenga a los niños alejados

del ácido y las baterías

Peligro de explosiones

Prohibido hacer fuego, producir

chispas, aplicar una llama directa

y fumar

Peligro de causticación

Primeros auxilios

Nota de advertencia

Eliminación de desechos

No tire la batería al cubo de la ba-

sura

Baterías recomendadas

Nº referencia

Volumen [m

3

} *

Corriente de

aire [m

3

/h] **

Juego de bate-

rías de 240Ah,

portabaterías,

no precisa

mantenimiento

4.035-

987.7

27

10,8

Juego de bate-

rías de 180Ah,

portabaterías,

no precisa

mantenimiento

4.035-

988.7

20,25 8,1

Juego de bate-

rías de 240Ah,

6 bloques, no

precisa mante-

nimiento

4.654-

306.7

6,975 2,79

Juego de bate-

rías de 180Ah,

6 bloques, no

precisa mante-

nimiento

4.654-

307.7

5,175 2,07

* Volumen mínimo del compartimento de

carga de la batería

** Corriente de aire mínima entre el com-

partimento de carga de la batería y el en-

torno

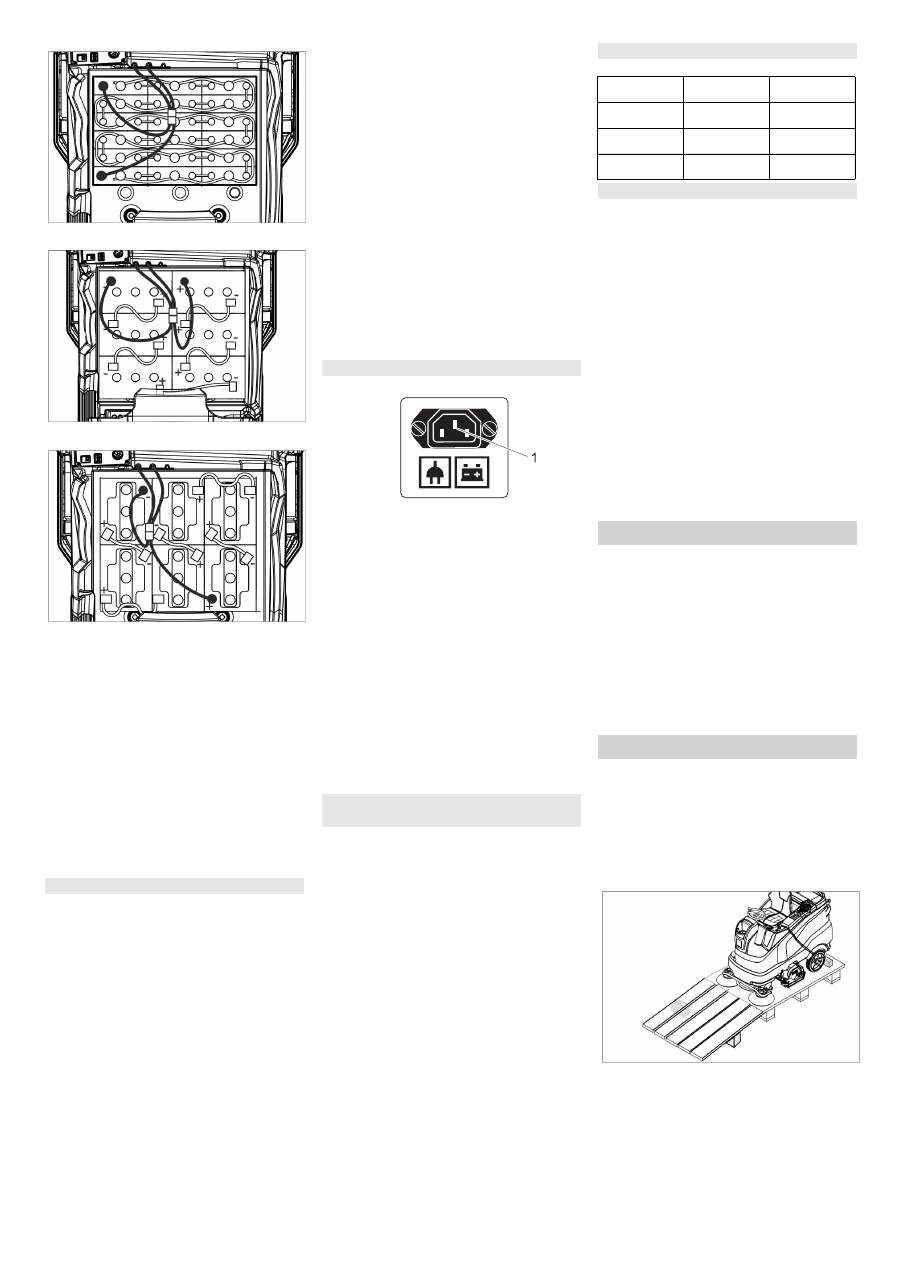

Colocar las baterías y cerrar

70 ES

     -

4

4.035-988.7

4.654-306.7 (colocación A)

4.654-307.7 (colocación B)

CUIDADO

Peligro de daños en la instalación. Asegú-

rese de colocar la polaridad correctamente.



Conectar los polos con el cable de co-

nexión que viene incluido.



Enganchar el cable de conexión sumi-

nistrado al polo de batería libre (+) y (-).



Conectar el enchufe de la batería.



Configurar el tipo de batería (véase el

capítulo "Intelligent Key gris").

CUIDADO

Riesgo de daños si se descarga totalmen-

te. Cargar las baterías antes de poner el

aparato en funcionamiento.

Nota:

El aparato dispone de una protección de

descarga total, es decir, cuando se alcance

la capacidad máxima permitida, el aparato

solo se podrá conducir. En la pantalla apa-

rece "Batería débil - Limpieza imposible" y

"Batería vacía - cargar por favor".



Conducir el aparato directamente a la

estación de carga, evitar subidas.

Nota:

Si se usan otras baterías (p. ej. de otros fa-

bricantes), el servicio técnico autorizado de

Kärcher tiene que ajustar de nuevo la pro-

tección de descarga total para la batería en

cuestión.



PELIGRO

Peligro por descarga eléctrica. Tenga en

cuenta la línea eléctrica y la protección por

fusible, véase "Cargador". ¡Utilice el carga-

dor únicamente en cuartos secos dotados

de suficiente ventilación!

Nota:

El tiempo de carga dura aproximadamente

10-12 horas.

Los cargadores recomendados (adaptados

a las baterías correspondientes) están re-

gulados electrónicamente y finalizan el pro-

ceso de carga de manera automática.



PELIGRO

Peligro de explosiones. El lugar donde se

guarde el aparato para cargar la batería,

tiene que mostrar un volumen mínimo de-

pendiendo del tipo de batería y un inter-

cambio de aire con una corriente de aire

mínima (véase "Baterías recomendas").

Peligro de explosiones. Sólo está permitido

cargar baterías húmedas con el depósito

de agua limpia inclinado hacia arriba.

1 Enchufe de instrumentos fríos para el

cable del cargador



Conectar el cable con el enchufe de

instrumentos fríos del aparato.



Conectar el cable de alimentación a la

red.

En la pantalla aparece el símbolo de ba-

tería y el nivel de carga de las baterías. La

iluminación de pantalla se apaga.

Nota:

Durante la carga se bloquean todas las

funciones de limpieza y conducción.

Si se ha cargado totalmente la batería en la

pantalla aparece "Carga finalizada".



Tras el proceso de carga desenchufar

el cable del aparato.



Una hora antes de que se acabe el pro-

ceso de carga, añadir agua destilada,

tener en cuenta el nivel de ácido correc-

to.  La batería está marcada de la forma

correspondiente. Al final del proceso de

carga, los elementos tienen que des-

prender gas.



PELIGRO

Peligro de causticación. Si se llena con

agua cuando la batería está descargada,

se puede producir una pérdida de ácido.

Utilizar gafas de seguridad para manipular

el ácido de la batería y respetar las directri-

ces para evitar lesiones y daños de la ropa.

Enjuagar inmediatamente las salpicaduras

de ácido que caigan sobre la piel o la ropa.

CUIDADO

Utilizar únicamente agua destilada o desa-

lada (EN 50272-T3) para rellenar las bate-

rías.

No utilizar más sustancias (los llamados

agentes de mejora), de lo contrario des-

aparecerá la garantía.

En la primera carga, el control no detecta el

tipo de batería que viene integrada. Cargar

las baterías hasta que la pantalla indique

carga completa (es posible que las bate-

rías aún no estén cargadas). La próxima

vez que se cargue, el indicador y la corrien-

te de carga serán exactas y las baterías se

cargarán completamente.

Indicación:

Una "V" a la derecha de la barra del indica-

dor de batería muestra que no se ha reali-

zado la primera carga.

Usar el aparato tras la primera carga de las

baterías, hasta que la protección contra la

descarga total desconecte el motor de los

cepillos y la turbina. Este proceso es nece-

sario para ajustar el indicador de la batería.

Solo después se podrá mostrar el nivel co-

rrecto de la batería.



Ponga el interruptor de llave en la posi-

ción "0".



Desplace el depósito de agua sucia ha-

cia atrás.



Enganchar el cable del polo negativo

de la batería.



Desembornar el resto del cable de las

baterías.



Extraer las baterías.



Eliminar las baterías usadas de acuer-

do con las normativas vigentes.

Nota:

Para una puesta fuera de servicio inmedia-

ta de todas las funciones, poner el interrup-

tor de seguridad en posición "0":



Las cuatro tablas de suelo del palé es-

tán sujetas mediante tornillos. Destorni-

lle dichas tablas.



Coloque las tablas sobre el borde del

palet. Verifique que queden ubicadas

delante de las ruedas del equipo. Fije

las tablas con los tornillos.



Coloque las vigas incluidas en el emba-

laje debajo de la rampa a modo de so-

porte.



Retire los listones de madera de delan-

te de las ruedas.

Cargar las baterías

Modelo "Pack"

Baterías que no requieren apenas

mantenimiento (baterías húmedas)

Dimensiones máximas de la batería

Disposición

A

B

Longitud

244 mm

312 mm

Anchura

190 mm

182 mm

Altura

275 mm

365mm

Indicaciones para la primera carga

Desmontar las baterías

Descarga
