Karcher B 150 R Bp Adv- Dose: Ayuda en caso de avería

-

9



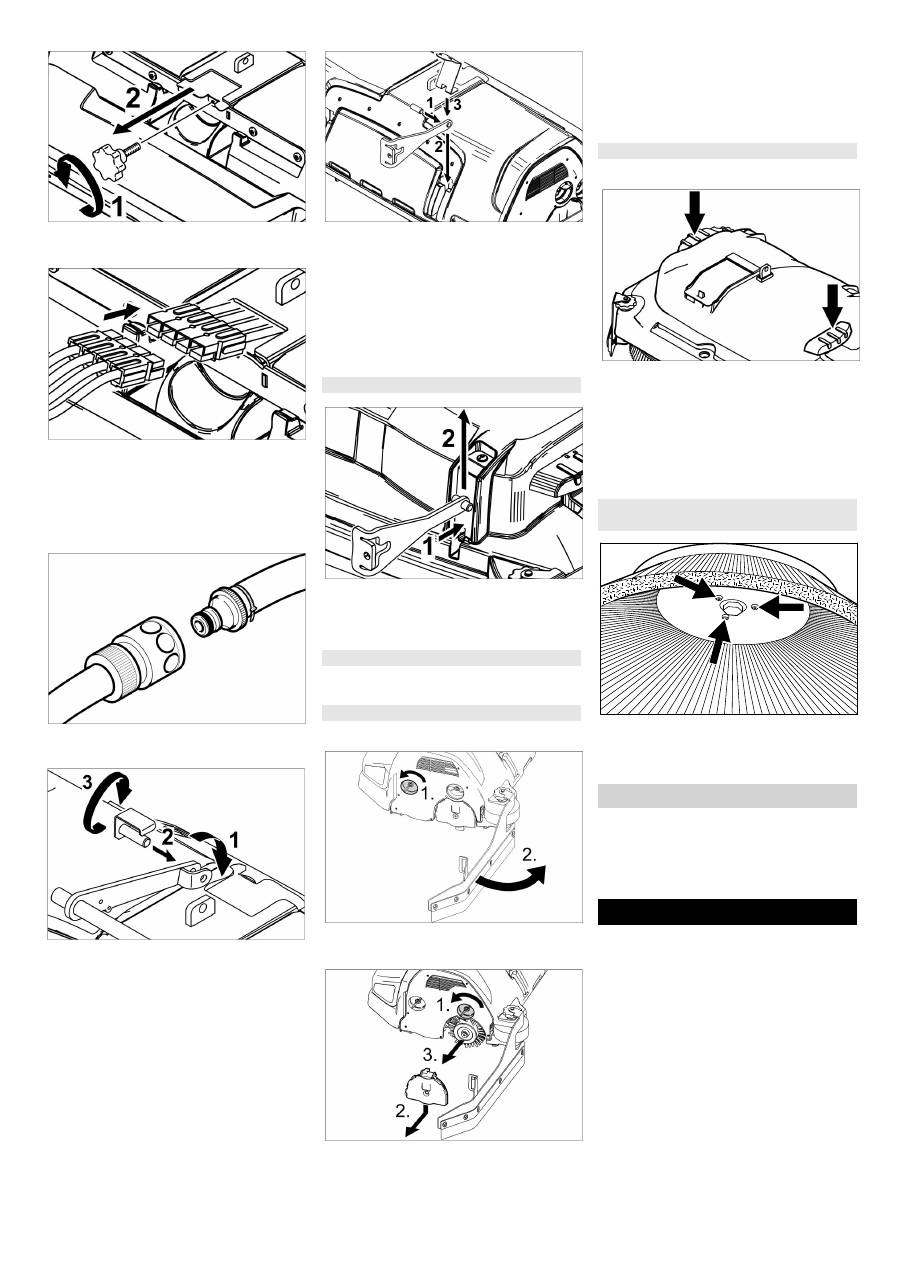

Desenroscar el mango de estrella y qui-

tar la tapa.



Conectar el cable de alimentación del

cabezal de limpieza con el aparato (de-

ben coincidir los mismos colores).



Introducir la tapa y atornillar con fuerza.



Empujar el cabezal de limpieza centra-

do por debajo del aparato.



Unir el acoplamiento del cabezal de lim-

pieza con la manguera del aparato



Colocar la lengüeta del medio del cabe-

zal de limpieza en la horquilla de la pa-

lanca.



Colocar el soporte del cabezal de lim-

pieza de forma que los orificios coinci-

dan en la palanca y el cabezal de lim-

pieza.



Meter el perno de anclaje por los orifi-

cios y bajar la chapa de seguridad.



Introducir la clavija del cilindro en el

agujero de la barra de tracción.



Empujar y encajar totalmente hacia

abajo la barra de tracción con la clavija

en el cabezal de limpieza.



Repetir el procedimiento con la parte

contraria de la barra de tracción.



Insertar una Intelligent Key gris.



Ajustar el tipo de cepillo "Brush".



Empujar la chapa de seguridad y levan-

tar hacia arriba la barra de tracción.

El desmontaje posterior requiere el orden

contrario al indicado para el montaje.

El desmontaje requiere el orden contrario

al indicado para el montaje.



Elevar el cabezal limpiador.



Quitar el seguro del labio de secado.



Empujar hacia atrás el labio de secado.



Quitar el seguro de la tapa del cojinete.



Presionar hacia abajo la tapa del coji-

nete y desenganchar.



Extraer el cepillo rotativo.



Instalar nuevo cepillo rotativo.



La tapa del cojinete y el labio de secado

están en condiciones para volver a ser

unidos aplicando el orden inverso.



Repetir el proceso con el lateral opues-

to.



Elevar el cabezal limpiador.



Pisar hacia abajo el pedal de cambio de

cepillos más allá del punto de resisten-

cia.



Sacar el cepillo de disco lateralmente

de debajo del cabezal de limpieza.



Mantener el nuevo cepillo de disco bajo

el cabezal de limpieza, apretar hacia

arriba y encajar.



Desatornillar los 3 tornillos.



Extraer la escoba lateral.



Deslizar una nueva escoba lateral.



Apretar 3 tornillos.

En caso de peligro de heladas:



Vacíe el depósito de agua limpia y el

depósito de agua sucia.



Guarde el aparato en un lugar protegi-

do de las heladas.



PELIGRO

¡Peligro de lesiones! Antes de realizar tra-

bajos, quitar la Intelligent Key del aparato y

desenchufar el cargador.

Desconecte la clavija de la batería.



Purgue el agua sucia y el agua limpia

sobrante y elimínela.

몇

PRECAUCIÓN

Riesgo de lesiones por marcha en inercia

de la turbina de aspiración.

La turbina de aspiración sigue funcionando

tras el apagado. No realizar trabajos de

mantenimiento hasta que se haya parado

la turbina de aspiraciónn.

Cuando las averías no se puedan solucio-

nar con ayuda de la tabla que aparece a

continuación, acuda al servicio técnico.

Desmontar un cabezal de limpieza D

Desmontar un cabezal de limpieza R

Recambio del cepillo cilíndrico

Recambio de las escobillas de disco

Cambiar la escobilla lateral (solo

variante SB)

protección antiheladas

Ayuda en caso de avería

76 ES

     -

10

Si aparecen mensajes de error en la panta-

lla, proceder como sigue:



Ejecutar las indicaciones de la pantalla.



Acuse de recibo de la avería al pulsar el

botón de información.



Girar el botón de programación "OFF".



esperar hasta que desaparezca el texto

de la pantalla.



Girar el selector de programas a la po-

sición anterior.

Cuando aparezca de nuevo el fallo, se-

guir las medidas de solución correspon-

diente en el orden indicado. Para ello,

el interruptor de llave deberá estar en

posición "0" y la tecla de desconexión

de emergencia deberá estar pulsada.



No intente eliminar el error; llame al ser-

vicio de atención al cliente para infor-

mar del mensaje de error

Nota:

Los mensajes de error que no se enume-

ran en la siguiente tabla señalan errores

que el usuario no puede reparar. En ese

caso, le rogamos que llame al servicio de

atención al cliente.

Indicación de averías

Indicador de avería como texto

Indicador de avería como código

numérico

Averías con indicación en pantalla

Indicación en pan-

talla

Causa

Modo de subsanarla

¡Abrir el interruptor

del asiento!

El interruptor de contacto del

asiento no está activado.



Descargar el pedal acelerador Tomar asiento.

¡Soltar el pedal ace-

lerador!

Al encender el interruptor de llave,

el pedal acelerador está pulsado.



Descargar el pedal acelerador y volver a accionar a continuación.

¡Sin dirección de

desplazamiento!

Interruptor de la dirección de mar-

cha o conexión del cable defec-

tuosa.



Llamar al servicio técnico.

Descargar la batería

Tensión de batería demasiado ba-

ja.



Cargue la batería.

¡Tensión de batería

no permitida!

La tensión de la batería es supe-

rior o inferior al rango permitido.



Llamar al servicio técnico.

¡Cargador defectuo-

so!

Error en el cargador, no es posible

cargar.



Comprobar el cargador.

¡Depósito de agua

limpia vacío!

El depósito de agua fresca está

vacío.



Llenar el depósito de agua limpia.

¡Presión de cepillo

no alcanzada!

Timeout regulación de presión de

apriete de los cepillos.



Comprobar el desgaste de los cepillos, cambiar los cepillos si es nece-

sario.



Comprobar el funcionamiento de la cabeza del cepillo: bajar, elevar.

¡Depósito de agua

sucia lleno!

Depósito de agua sucia lleno.



Vacíe el depósito de agua sucia.

Sensor de nivel o conexión del ca-

ble defectuosa.



Llamar al servicio técnico.

¡Freno defectuoso!

Freno defectuoso.



No mover más el aparato.



Llamar al servicio técnico.

¡El motor de despla-

zamiento está calien-

te! ¡Dejar enfriar!

El protector del motor se ha acti-

vado



Ponga el interruptor de llave en la posición "0".



Dejar enfriar el aparato al menos durante 15 minutos.



Si se repite, llamar al servicio técnico.

¡Bocina defectuosa!

Bocina defectuosa.



Llamar al servicio técnico.

¡El sistema de con-

trol está caliente!

¡Dejar enfriar!

Sistema electrónico de potencia

de módulo de elevación (A4) de-

masiado caliente



Ponga el interruptor de llave en la posición "0".



Dejar enfriar el sistema de control al menos durante 5 minutos.



Si el suelo el rugoso, reducir notablemente la presión del cepillo.



Si se repite, llamar al servicio técnico.

¡Motores de los cepi-

llos sobrecargados!

Carga de los cabezales de los ce-

pillos asimétrica.



Ajustar la superficie de barrido de los cepillos.

77 ES

-

11

Averías sin indicación en pantalla

Avería

Modo de subsanarla

No se puede poner en marcha

el aparato

Interruptor del asiento no accionado; tomar asiento.

El aparato sólo trabaja si el operario se encuentra en la posición de asiento.

Ponga el interruptor de llave en la posición "1".

Coloque el selector de programas en "OFF". Esperar 10 segundos. Poner el selector de programas

en la función anterior. Siempre que sea posible, conduzca el equipo solo por una superficie llana. En

caso necesario, compruebe el freno de estacionamiento y el freno de pie.

Antes de encender el interruptor de seguridad, soltar el pedal acelerador. Si sigue produciéndose el

fallo, acuda al servicio técnico.

Comprobar las baterías y si es necesario recargar

Caudal de agua insuficiente

Compruebe el nivel de agua limpia y, de ser necesario, llene el depósito.

Comprobar si los tubos están atascados, si es necesario limpiar.

Cabezal de limpieza R Sacar las tiras de distribución de agua y limpiarlas.

Limpiar el filtro de agua limpia.

Potencia de aspiración insufi-

ciente

Limpie las juntas situadas entre el depósito de agua sucia y la tapa; compruebe su estanqueidad y,

en caso necesario, cámbielas

Compruebe si el filtro de protección de la turbina está sucio, si es necesario, limpiar.

Limpie los labios de aspiración de la barra de aspiración y, en caso necesario, girar o cambiar

Compruebe si está cerrada la tapa de la manguera de salida de agua sucia

Comprobar si los tubos de aspiración están atascados, si es necesario limpiar.

Compruebe si el tubo de aspiración está hermética y, en caso necesario, cámbielo.

Compruebe el ajuste de la barra de aspiración.

Colocar carga adicional (accesorios) en la barra de aspiración.

Resultados de limpieza insufi-

cientes

Ajustar la presión de apriete.

Ajustar labios de secado.

Compruebe si los cepillos presentan desgaste y, en caso necesario, cámbielos.

Los cepillos no giran

Reducir la presión de apriete.

Compruebe si hay cuerpos extraños bloqueando los cepillos y, de ser así, elimínelos.

Dejar enfriar el motor si está sobrecargado. Coloque el selector de programas en "OFF". Esperar 10

segundos. Poner el selector de programas en la función anterior.

Manguera de salida de agua

sucia atascada

Abrir el dispositivo dosificador de la manguera de salida.  Sacar la manguera de absorción de la barra

de absorción y cerrar con la mano. Coloque el selector de programas en posición de absorber. El atas-

co se absorbe de la manguera de salida al depósito de agua sucia.

La lata de dosificación de de-

tergente (sólo en el modelo

Dose) no funciona

Informar al servicio técnico.
