Karcher Balayeuse KM 100-100 R D: Fermo dell'impianto Cura e manutenzione

     -

6

Î

Portare il selettore programmi in posi-

zione 1 (Guida). Le scope laterali ed il

rullospazzola vengono sollevati.

Î

Girare la chiave d'avviamento su "0" ed

estrarla.

Avviso:

Dopo aver spento l'apparecchio, il

filtro polvere viene pulito automaticamente

per circa 15 secondi. Durante questo perio-

do di tempo non aprire la copertura dell'ap-

parecchio.

Avviso:

 L'apparecchio è dotato di un freno

di stazionamento automatico che si attiva

dopo aver disattivato il motore e quando si

scende dal sedile.

Î

Chiudere il rubinetto del carburante



Pericolo

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante il

trasporto.

Î

Girare la chiave d'avviamento su "0" ed

estrarla.

Î

Bloccare l'apparecchio con dei cunei ai

bordi.

Î

Assicurare l'immobilità dell'apparecchio

bloccandolo con cinghie o funi.

Î

Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi-

gore affinché non possa scivolare e ri-

baltarsi.

Avviso:

Osservare i contrassegni per le

aree di fissaggio sul telaio di base (simboli

di catene). Per le operazioni di carico e sca-

rico, l'apparecchio può essere usato in pen-

denze non superiori al 18%.

Î

Chiudere il rubinetto del carburante

Î

Svuotare il serbatoio del carburante.



Pericolo

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante la

conservazione.

Se la spazzatrice non viene utilizzata per

un lungo periodo, si prega di osservare

quanto segue:

Î

Depositare la spazzatrice su una super-

ficie piana.

Î

Portare il selettore programmi in posizio-

ne 1 (Guida). Il rullospazzola e le scope

laterali vanno sollevati per non danneg-

giare le setole.

Î

Girare la chiave d'avviamento su "0" ed

estrarla.

Î

Bloccare la spazzatrice in modo tale che

non possa spostarsi accidentalmente.

Î

Pulire la spazzatrice all'interno e

all'esterno.

Î

Depositare l'apparecchio in un luogo ri-

parato ed asciutto.

Î

Riempire il serbatoio di carburante e

chiudere il rubinetto del carburante.

Î

Cambio dell'olio motore

Î

Staccare la batteria.

Î

Caricare la batteria ogni 2 mesi circa.

Î

Prima di pulire, manutenzionare l'apparec-

chio, sostituire componenti o passare ad

un'altra modalità di funzionamento, spe-

gnere l'apparecchio, togliere la chiave e

scollegare o staccare la batteria.

Î

Durante i lavori sull'impianto elettrico estrar-

re la spina della batteria e/o scollegare la

batteria.

– Le riparazioni devono essere eseguite

esclusivamente da centri di assistenza au-

torizzati o da personale esperto in questo

settore che abbia familiarità con tutte le nor-

me di sicurezza vigenti in materia.

– Gli apparecchi ad uso mobile impiegati nel

settore industriale sono soggetti al controllo

di sicurezza secondo la norma VDE 0701.

– Utilizzare solo i rullospazzola e le scope la-

terali forniti con l'apparecchio o descritti nel

manuale d'uso. L'utilizzo di altri tipi di rullo-

spazzola e di scope laterali può compro-

mettere la sicurezza dell'apparecchio.

Attenzione

Rischio di danneggiamento. Non pulire l’ap-

parecchio con un tubo flessibile o un getto

d’acqua ad alta pressione (rischio di cortocir-

cuito o di altri guasti di tipo elettrico).



Pericolo

Rischio di lesioni! Indossare una mascheri-

na antipolvere e occhiali protettivi.

Î

Aprire la copertura dell'apparecchio, in-

serire l'asta di supporto.

Î

Pulire l'apparecchio con un panno.

Î

Pulire l'apparecchio con aria compressa.

Î

Chiudere il cofano.

Avviso:

Il filtro della polvere può essere lava-

to con dell'acqua. Prima di reinserirlo è ne-

cessario che il filtro venga asciugato bene.

Î

Pulire l'apparecchio esternamente con

un panno umido imbevuto di liscivia.

Avviso:

 Non utilizzare detergenti aggressivi.

Avviso:

 Il contatore ore di funzionamento in-

dica quali sono gli intervalli di manutenzione.

Manutenzione giornaliera:

Î

Verificare l'usura e l'eventuale presen-

za di nastri impigliati nel rullospazzola e

nelle scope laterali.

Î

Controllare la pressione delle ruote.

Î

Verificare il funzionamento di tutti gli

elementi di comando.

Manutenzione settimanale:

Î

Verificare la scorrevolezza dei tiranti

Bowden e delle componenti mobili.

Î

Controllare la regolazione e l'usura dei

listelli di tenuta nell'area da spazzare.

Î

Controllare il filtro dello sporco ed all'oc-

correnza pulire il cassetto del filtro.

Î

Controllare il sistema di sottopressione.

Manutenzione ogni 100 ore di funzionamento:

Î

Verificare la funzionalità dell'interruttore

di contatto del sedile.

Î

Controllare la tensione, lo stato di usura

ed il funzionamento delle cinghie di tra-

smissione (trapezoidali e a sezione cir-

colare).

Interventi di manutenzione in caso di usura:

Î

Sostituire i listelli di tenuta.

Î

Sostituire il rullospazzola.

Î

Sostituire le scope laterali.

Avviso:

 Descrizione al capitolo Interventi

di manutenzione.

Avviso:

Tutti gli interventi di assistenza e di

manutenzione da effettuare da parte del

cliente devono essere eseguiti da un tecni-

co qualificato. Se necessario, ci si può ri-

volgere in qualsiasi momento al rivenditore

specializzato Kärcher.

Manutenzione dopo 8 ore di funzionamento:

Î

Eseguire la prima ispezione.

Manutenzione dopo 20 ore di funzionamento

Manutenzione ogni 100 ore di funzionamento

Manutenzione ogni 300 ore di funzionamento

Manutenzione ogni 500 ore di funzionamento

Manutenzione ogni 1000 ore di funzionamento

Manutenzione ogni 1500 ore di funzionamento

Avviso:

 Ai fini della garanzia è necessario

far eseguire, durante il periodo di garanzia,

tutti gli interventi di assistenza e di manu-

tenzione dal servizio assistenza clienti au-

torizzato Kärcher come indicato nel libretto

di manutenzione.

Spegnere l’apparecchio

Trasporto

Supporto

Fermo dell'impianto Cura e manutenzione

Avvertenze generali

Pulizia

Pulizia interna dell'apparecchio

Pulizia esterna dell'apparecchio

Intervalli di manutenzione

Interventi di manutenzione da effettuare

da parte del cliente

Interventi di manutenzione da effettuare

dal servizio assistenza clienti

47 IT



-

7

Preparazione:

Î

Depositare la spazzatrice su una super-

ficie piana.

Î

Girare la chiave di accensione su "0" ed

estrarla.



Pericolo

Rischio di lesioni!

Dopo lo spegnimento, il motore della puli-

zia del filtro necessita di circa 15 secondi

per fermarsi completamente. Durante que-

sto periodo di tempo non aprire la copertu-

ra dell'apparecchio.



Pericolo

Rischio di lesioni! Prima di effettuare qual-

siasi intervento di manutenzione e di ripa-

razione lasciare raffreddare

sufficientemente l'apparecchio.

Î

Depositare la spazzatrice su una super-

ficie piana.

Î

Collegare il manometro alla valvola del

pneumatico.

Î

Misurare la pressione e correggerla se

necessario.

Î

La pressione delle ruote posteriori deve

essere di 6 bar.



Pericolo

Rischio di lesioni!

Î

Depositare la spazzatrice su una super-

ficie piana.

Î

Togliere la chiave.

Î

Nel caso in cui gli interventi di riparazio-

ne vengano effettuati su strade pubbli-

che, indossare degli indumenti

segnaletici in zone pericolose esposte

al traffico.

Î

Verificare che il terreno sia stabile.

Bloccare ulteriormente l'apparecchio

mediante cunei in modo che non possa

spostarsi accidentalmente.

Controllo dei pneumatici

Î

Verificare che i battistrada dei pneuma-

tici siano liberi da oggetti impigliati.

Î

Rimuovere eventuali oggetti.

Î

Utilizzare un normale prodotto adatto

alla riparazione di pneumatici.

Avviso:

Osservare quanto raccomandato

dal rispettivo produttore. È possibile prose-

guire a condizione che vengano rispettate

le disposizioni del produttore. Sostituire il

pneumatico o la ruota appena possibile.

Î

Sollevare e rimuovere leggermente il

vano raccolta sul lato corrispondente.

Î

Allentare la vite della ruota.

Î

Applicare il cric.

Punto di appoggio del cric (ruote posteriori)

Î

Sollevare l'apparecchio con il cric.

Î

Rimuovere la vite della ruota.

Î

Smontare la ruota.

Î

Applicare la ruota di ricambio.

Î

Avvitare la vite della ruota.

Î

Abbassare l'apparecchio con il cric.

Î

Stringere la vite della ruota.

Î

Introdurre il vano raccolta ed agganciarlo.

Avviso:

 Usare un cric adatto disponibile in

commercio.

– L'azionamento del sistema di spazza-

mento avviene con il sistema di sotto-

pressione.

– Se la spazzola laterale o il rullospazzola

non possono essere abbassati è neces-

sario accertarsi che le camere di depres-

sione dei tubi flessibili siano collegate

correttamente, all'occorrenza introdurre il

tubo flessibile corrispondente.

– Se ciononostante la spazzola laterale o

il rullospazzola continuano a non poter-

si abbassare, significa che il sistema di

sottopressione perde. In questo caso è

necessario contattare il servizio clienti.

Raccordo del tubo flessibile della camera di

sottopressione del dispositivo di abbassa-

mento delle spazzole laterali

Raccordi dei tubi flessibili della camera di

sottopressione del dispositivo di abbassa-

mento del rullospazzola

Raccordi dei tubi flessibili della pompa a

sottopressione e della camera di sottopres-

sione (accumulatore)

Avviso:

La pompa a sottopressione funzio-

na solo quando nel sistema è presente la

sottopressione. Se la pompa dovesse fun-

zionare costantemente è necessario con-

tattare il servizio clienti.

Î

Depositare la spazzatrice su una super-

ficie piana.

Î

Portare il selettore programmi in posi-

zione 1 (Guida). Le scope laterali ven-

gono sollevate.

Î

Girare la chiave d'avviamento su "0" e

togliere la chiave.

Î

Svitare 3 fiti di fissaggio sulla parte infe-

riore.

Î

Rimuovere la spazzola laterale usurata.

Î

Applicare una nuova scopa laterale sul

trascinatore e avvitarla.

Î

Depositare la spazzatrice su una super-

ficie piana.

Î

Portare il selettore programmi in posi-

zione 1 (Guida). Il rullospazzola viene

sollevato.

Î

Girare la chiave d'avviamento su "0" e

togliere la chiave.

Î

Bloccare l'apparecchio con un cuneo in

modo che non possa spostarsi acciden-

talmente.

Î

Sollevare e rimuovere leggermente il

vano raccolta su entrambi i lati.

Î

Togliere eventuali nastri o spaghi dal

rullospazzola.

Una sostituzione del rullospazzola si rende

necessaria quando l'effetto pulente diminu-

isce visibilmente a causa delle setole con-

sumate.

Î

Depositare la spazzatrice su una super-

ficie piana.

Î

Portare il selettore programmi in posi-

zione 1 (Guida). Il rullospazzola viene

sollevato.

Î

Girare la chiave d'avviamento su "0" e

togliere la chiave.

Î

Bloccare l'apparecchio con un cuneo in

modo che non possa spostarsi acciden-

talmente.

Î

Sollevare e rimuovere leggermente il

vano raccolta su entrambi i lati.

Interventi di manutenzione

Norme di sicurezza generali

Controllo della pressione delle ruote

Cambio della ruota

Controllare il sistema di sottopressione

Sostituzione della scopa laterale

Controllo del rullospazzola

Sostituzione del rullospazzola

48 IT

     -

8

Î

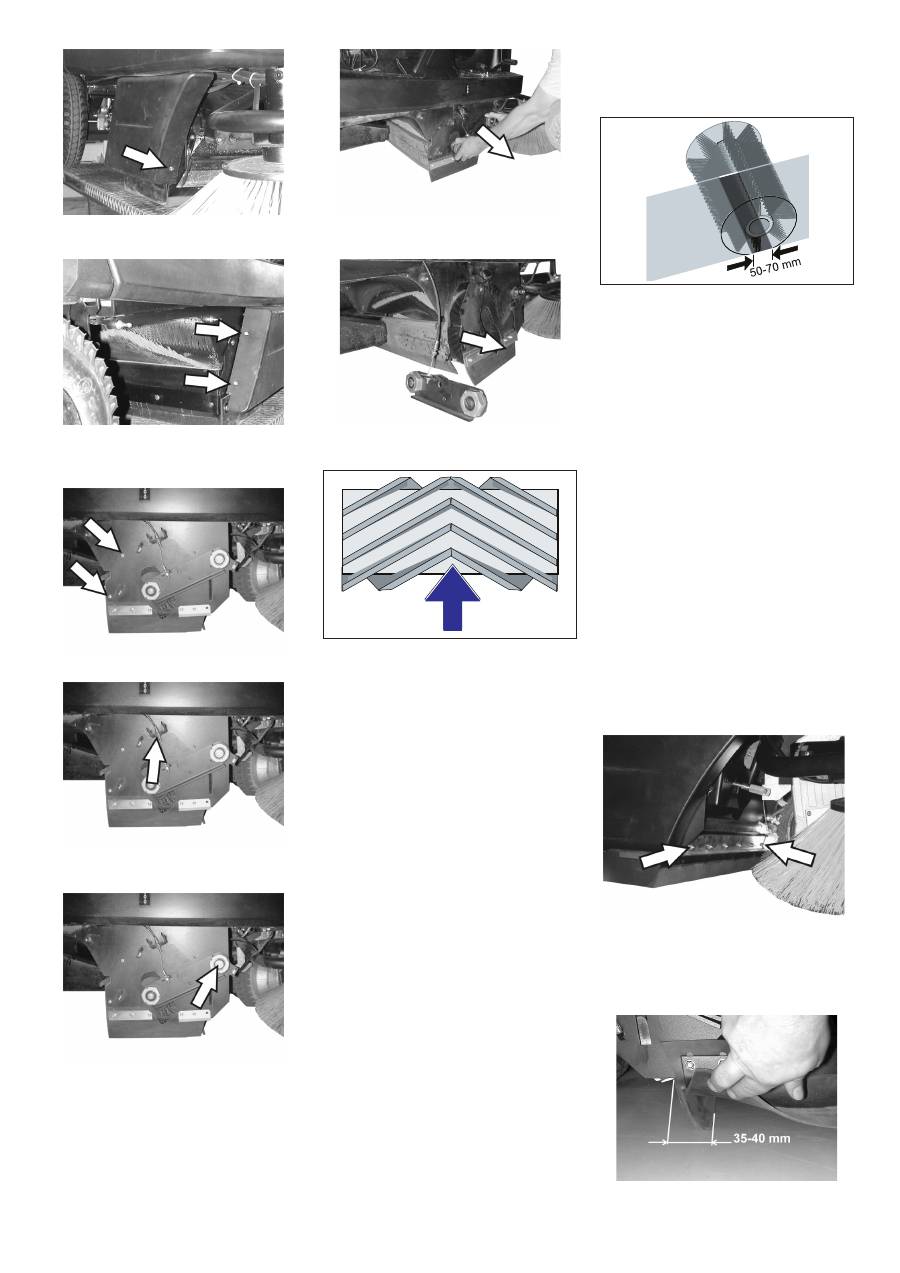

Allentare la vite di fissaggio anteriore

del rivestimento laterale destro.

Î

Allentare la vite di fissaggio posteriore

del rivestimento laterale destro.

Î

Smontare il rivestimento laterale.

Î

Svitare le viti.

Î

Allentare la vite di fissaggio del tirante

Bowden e sganciare il tirante Bowden.

Î

Svitare la vite sul punto di rotazione del

braccio oscillante del rullospazzola.

Î

Staccare il braccio oscillante del rullo-

spazzola.

Î

Rimuovere la copertura del rullospazzola.

Î

Estrarre il rullospazzola.

Posizione di montaggio del rullospazzola in

senso di marcia

Î

Spingere il nuovo rullospazzola nell'ap-

posito cassone e applicarlo sul perno

motore.

Avviso:

 Al montaggio del nuovo rullospaz-

zola, fare attenzione alla posizione delle

setole.

Avviso:

 Regolare il tirante Bowden in

modo tale che il rullospazzola venga solle-

vato di ca. 10 mm dal fondo.

Î

Montare la copertura del rullospazzola.

Î

Inserire il braccio oscillante del rullo-

spazzola.

Î

Agganciare il tirante Bowden.

Î

Avvitare le viti di fissaggio.

Î

Riavvitare il rivestimento laterale.

Î

Introdurre ed agganciare il vano raccol-

ta sui due lati.

Î

Portare il selettore programmi in posi-

zione 1 (Guida). Le scope laterali ed il

rullospazzola vengono sollevati.

Î

Portare la spazzatrice su un pavimento

piano e liscio coperto visibilmente di

polvere o gesso.

Î

Portare il selettore programmi in posi-

zione 2. Il rullospazzola si abbassa.

Premere leggermente il pedale di mar-

cia e far ruotare leggermente il rullo-

spazzola.

Î

Sollevare il rullospazzola.

Î

Premere il pedale per sollevare la ser-

randa per lo sporco grossolano e tener

premuto il pedale.

Î

Spostare il veicolo in retromarcia.

La simmetria delle spazzole deve formare

un rettangolo uniforme largo 50 -70 mm.

Avviso:

Grazie al supporto flottante del rullo-

spazzola, la simmetria delle spazzole viene

adeguata automaticamente quando le setole

sono consumate. Se le setole sono molto

consumate, sostituire il rullospazzola.

Î

Depositare la spazzatrice su una super-

ficie piana.

Î

Portare il selettore programmi in posi-

zione 1 (Guida). Il rullospazzola viene

sollevato.

Î

Girare la chiave d'avviamento su "0" e

togliere la chiave.

Î

Bloccare l'apparecchio con un cuneo in

modo che non possa spostarsi acciden-

talmente.

Î

Sollevare e rimuovere leggermente il

vano raccolta su entrambi i lati.

Î

Aprire le viti di fissaggio dei rivestimenti

laterali su entrambi i lati.

Î

Smontare i rivestimenti laterali.

„

Listello di tenuta anteriore

Î

Allentare leggermente i dadi di fissag-

gio del listello di tenuta anteriore, svitarli

completamente per sostituire il listello.

Î

Avvitare il nuovo listello di tenuta, ma

non stringere ancora i dadi.

Î

Posizionare esattamente il listello di tenuta.

Controllare la simmetria del rullospazzola

Regolazione e sostituzione dei listelli di

tenuta

49 IT



-

9

Î

Regolare la distanza del listello dal pa-

vimento in modo tale che si sposti di 35

- 40 mm indietro.

Î

Stringere i dadi.

„

Listello di tenuta posteriore

Î

Regolare la distanza del listello dal pa-

vimento in modo tale che si sposti di 5 -

10 mm indietro.

Î

Sostituire in caso di usura.

Î

Smontare il rullospazzola.

Î

Svitare i dadi di fissaggio del listello di

tenuta posteriore.

Î

Avvitare un nuovo listello di tenuta.

„

Listelli di tenuta laterali

Î

Allentare leggermente i dadi di fissag-

gio del listello di tenuta laterale, svitarli

completamente per sostituire il listello.

Î

Avvitare il nuovo listello di tenuta, ma

non stringere ancora i dadi.

Î

Infilare un elemento dello spessore di 1

- 2 mm sotto il listello per regolare la di-

stanza dal pavimento.

Î

Posizionare esattamente il listello di tenuta.

Î

Stringere i dadi.

Î

Riavvitare i rivestimenti laterali.

Î

Introdurre ed agganciare il vano raccol-

ta sui due lati.

몇

Attenzione

Prima di iniziare a sostituire il filtro della pol-

vere, svuotare il vano raccolta. Durante gli

interventi sull'impianto filtrante indossare

una mascherina antipolvere. Osservare le

norme di sicurezza vigenti specifiche per

polveri fini.

Î

Girare la chiave d'avviamento su "0" e

togliere la chiave.

Î

Premere il pulsante d'arresto d'emergenza.

Î

Aprire la copertura dell'apparecchio, in-

serire l'asta di supporto.

Î

Estrarre quanto più possibile la maniglia

del supporto del filtro ed agganciarla.

Î

Estrarre il filtro a lamelle.

Î

Inserire il nuovo filtro.

Î

Far innestere il trascinatore nei fori sul

lato di trasmissione.

Î

Agganciare nuovamente il dispositivo di

pulizia del filtro.

Avviso:

 Al montaggio del nuovo filtro fare at-

tenzione a non danneggiare i dischi lamellari.

Î

Togliere la guarnizione del cassetto del

filtro dalla sua scanalatura nel cofano.

Î

Applicare una nuova guarnizione.

Î

Controllare la tensione della cinghia di

trasmissione (trapezoidale) dell'aspira-

tore-raccoglitore e lo stato di usura. Ve-

rificare che non presentino danni.

Î

Controllare la tensione e lo stato di usu-

ra della cinghia trapezoidale della tra-

smissione del rullospazzola e verificare

che non presenti danni.

Î

Controllare regolarmente la posizione

corretta della guarnizione di tenuta

dell'aspiratore-raccoglitore.

Î

Svitare le viti su entrambi i lati del rive-

stimento.

Î

Sostituire i fusibili difettosi.

Î

Rimontare il rivestimento frontale.

Sostituzione del filtro della polvere

Sostituzione della guarnizione del cas-

setto del filtro

Controllo delle cinghie di trasmissione

Controllare la guarnizione di tenuta.

Sostituzione dei fusibili

50 IT
