Karcher Balayeuse KM 100-100 R D: Avant la mise en service

     -

4 

Danger

Risque de blessure et d'endommagement !

Ne pas utiliser de chariot élévateur pour

décharger l'appareil.

Pour décharger cet appareil, procéder

comme suit :

Î

Retirer le film plastique après avoir dé-

chiré l'adhésif.

Î

Retirer les sangles de fixation des

points d'ancrage.

Î

Quatre planches de fond identifiées de

la palette sont vissées. Dévisser ces

planches.

Î

Poser les planches sur le bord de la pa-

lette. Orienter les planches de manière

à ce qu'elles reposent en amont des

roues de l'appareil. Fixer les planches à

l'aide des vis.

Î

Pousser les barre de soutien contenue

dans l'emballage sous la rampe.

Î

Retirer le billot servant au blocage des

roues et le pousser sous la rampe.



Danger

Risque de blessure ! Avant d'enclencher le

mode roue-libre, il convient de sécuriser la

machine afin qu'elle ne puisse rouler libre-

ment.

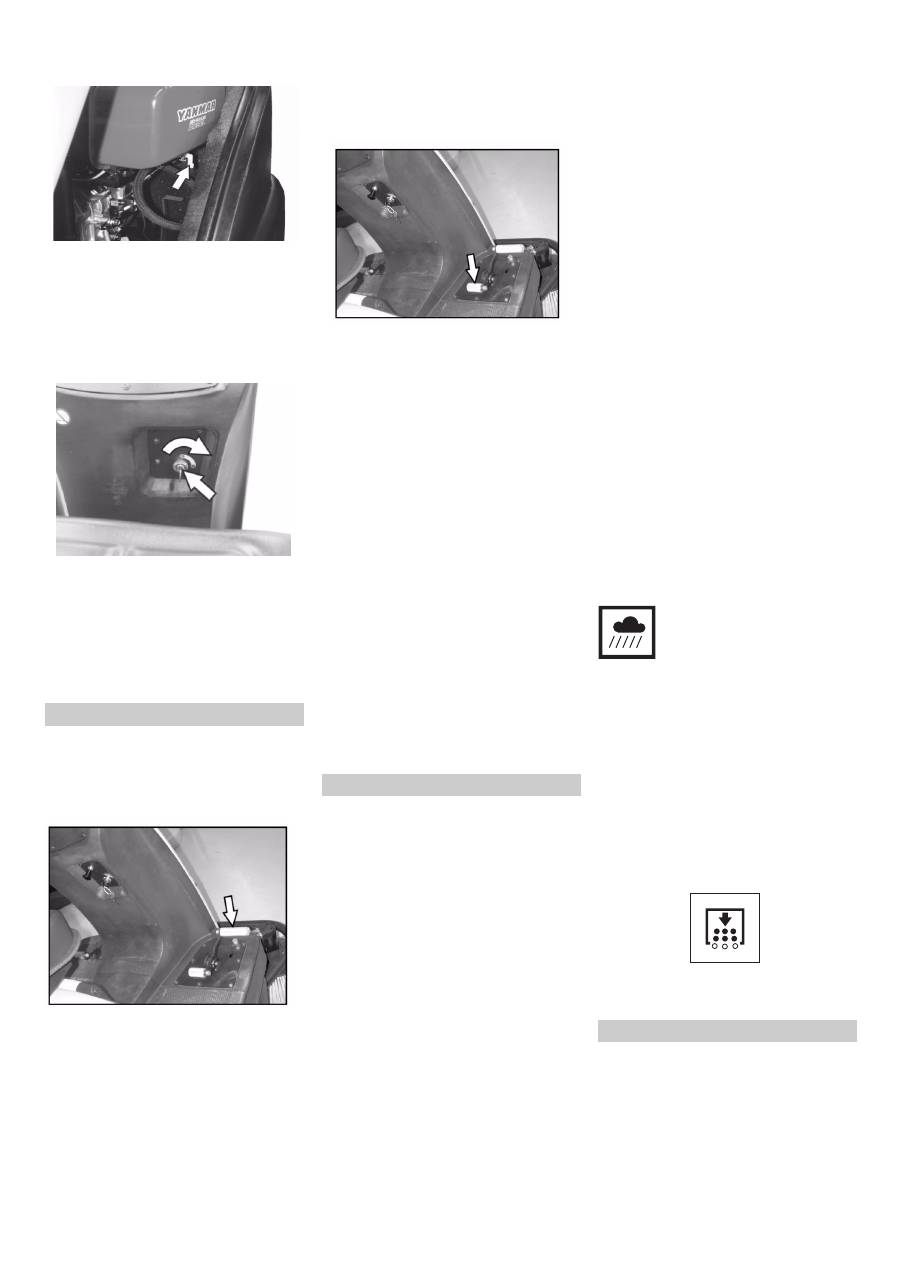

Î

Ouvrir et sécuriser le capot de l'appareil

Î

Enclencher le levier de roue libre dans

l'orifice supérieur.

Le mécanisme d'entraînement est ainsi

hors fonction.

Î

Fermer le capot.

La machine peut être poussée.

Remarque

Ne jamais déplacer la balayeuse sans

l'aide du moteur à une vitesse supérieure à

6 km/h ni sur de longues distances.

Î

Enclencher le levier de roue libre dans

l'orifice inférieur.

Le mécanisme d'entraînement est en service.

Î

Fermer le capot.

L'appareil peut être conduit.

Î

Garer la balayeuse sur une surface plane.

Î

Retirer la clé.



Danger

Risque d'explosion !

–

Peut être uniquement utilisé le carburant

mentionné dans le manuel d'utilisation.

–

Ne faites jamais le plein dans des lo-

caux fermés.

–

Il est interdit de fumer ou de faire brûler

des objets.

–

Faire attention qu'aucun carburant tom-

be sur les surfaces chaudes.

Î

Couper le moteur.

Î

Ouvrir et sécuriser le capot de l'appareil

Î

Contrôler le contenu en carburant au

moyen de la jauge à essence.

Î

Ouvrir le réservoir de carburant.

Î

Faire le plein de gazole

Î

Remplir le réservoir au maximum jus-

qu'à 1 cm du niveau de remplissage.

Î

Essuyer le carburant qui aurait pu dé-

border, ôter l'entonnoir et refermer le

réservoir à carburant.

Î

Fermer le capot.

Î

Ouvrir le capot de l'appareil, mettre en

place la barre de retenue.

Î

Desserrer un peu l'écrou papillon des

rails de siège.

Î

Amener le siège dans la position désirée.

Î

Serrer à fond les écrous-papillons.

Remarque :

 si la plage de réglage est in-

suffisante, il existe une possibilité supplé-

mentaire de réglage.

Î

Dévisser 4 vis de la plaque du commu-

tateur de contact du siège.

Î

Retirer la plaque.

Î

Pivoter le siège vers l'avant.

Î

Dévisser 4 vis de la fixation du siège.

Î

Déplacer le siège et le revisser.

Î

Remonter la plaque du commutateur de

contact du siège.

1 Déplacement

Déplacer l'appareil vers le lieu d'utilisation.

2 Balayage avec brosse rotative

La brosse rotative est abaissée. La brosse

rotative et le balai latéral tournent.

3 Balayage avec balais latéraux

Les balais latéraux et la brosse rotative

sont abaissés.

Remarque

L'appareil est équipé d'un siège avec tapis

de contact. Lorsque le conducteur quitte

son siège, l'appareil est mis hors service et

le frein de stationnement serré automati-

quement.

Avant la mise en service

Déchargement de la machine

Déplacement de la balayeuse sans

autopropulsion

Déplacement de la balayeuse sans

autopropulsion

Mise en service

Consignes générales

Faire le plein

Faire le plein

Fonctionnement

Réglage du siège du conducteur

Choix des programmes

Démarrage de la machine

32 FR

-

5

Î

Ouvrir et sécuriser le capot de l'appareil

Î

Pousser le levier sur la position "ON".

Î

Fermer le capot.

Î

Prendre place sur le siège du conducteur.

Î

NE PAS actionner la pédale d'accélérateur.

Î

Régler le commutateur de programmes

sur 1 (déplacement).

Î

Tourner la clé de contact au delà de la

position 1.

Î

Lorsque la machine a démarré, relâ-

cher la clé de contact.

Remarque

Ne jamais actionner le démarreur plus de

10 secondes. Attendez 10 secondes avant

d'actionner le démarreur à nouveau .



Danger

Risque de chute ! Ne pas se lever pendant

la conduite.

Î

Appuyer lentement sur la pédale d'ac-

célérateur "Marche avant".



Danger

Risque de blessure ! En reculant, aucun

danger ne peut exister pour des troisièmes,

le cas échéant laisser vous guidez.

Î

Appuyer lentement sur la pédale d'ac-

célérateur "Marche arrière".

Remarque

Pour la conduite

– Les pédales d'accélérateur permettent

de régler la vitesse de déplacement de

façon continu.

– Evitez d'actionner la pédale par à-

coups, cela pourrait endommager le

système hydraulique.

– Relâcher légèrement la pédale de mar-

che avant lorque la puissance faiblit

dans les montées.

Î

La machine freine automatiquement et

s'immobilise lorsque la pédale d'accélé-

rateur avant est relâchée.

Franchir des obstacles fixes jusqu'à 50 mm

de hauteur :

Î

Franchir l'obstacle avec précaution en

avançant lentement.

Franchir des obstacles fixes de plus de 50

mm de hauteur :

Î

Le véhicule ne peut franchir ces obsta-

cles qu'avec une rampe appropriée.



Danger

Risque de blessure ! Lorsque la trappe à

gros déchets est ouverte, la brosse rotative

peut projeter des pierres ou des graviers

vers l'avant. Veiller à ne mettre en danger

aucune personne, animal ou objet.

Attention

Ne balayer ni bandes adhésives, ni fils de

fer ou autres matériaux risquant de détério-

rer le mécanisme de balayage.

Attention

Afin d'éviter d'endommager le sol, ne pas

utiliser la balayeuse sans qu'elle ne se dé-

place.

Remarque :

adapter la vitesse du véhicule

aux conditions locales pour obtenir un ré-

sultat de nettoyage optimal.

Remarque :

le bac à poussières doit être

vidé régulièrement pendant l'utilisation de

la balayeuse.

Remarque :

pour un nettoyage de surface,

abaisser seulement la brosse rotative.

Remarque :

pour le nettoyage de bordures,

abaisser également les balais latéraux.

Î

Tourner le commutateur de program-

mes sur 2 . La brosse rotative est abais-

sée. La brosse rotative et le balai latéral

tournent.

Remarque :

 la trappe à gros déchets doit

être brièvement relevée pour permettre

l'aspiration d'objets pouvant aller jusqu'à 60

mm de hauteur, comme les canettes de

boissons.

Relever la trappe à gros déchets :

Î

Maintenir la pédale de la trappe à gros

déchets enfoncée.

Î

Pour l'abaisser, relâcher la pédale.

Remarque :

pour obtenir un résultat de net-

toyage optimal, la trappe à gros déchets

doit être intégralement abaissée.

Î

Tourner le commutateur de program-

mes sur 3 . Les balais latéraux ainsi que

la brosse rotative sont abaissés.

Remarque :

la brosse rotative et les balais

latéraux démarrent automatiquement.

Remarque :

le bac à poussières doit être

vidé régulièrement pendant l'utilisation de

la balayeuse.

Remarque :

 le filtre à poussières doit être

nettoyé régulièrement pendant l'utilisation

de la balayeuse.

Î

Fermer le clapet sol sec/sol humide

Î

Ouvrir le clapet sol sec/sol humide

Remarque :

 on empêche ainsi que le sys-

tème de filtrage ne se bouche.

Î

Ouvrir le clapet sol sec/sol humide

Remarque :

 le filtre est ainsi protégé de

l'humidité.

– Activer le nettoyage manuel du filtre.

Î

Appuyer sur le bouton Nettoyage du fil-

tre. Le filtre est nettoyé pendant 15 se-

condes.

Remarque :

 attendre la fin du nettoyage du fil-

tre et le dépôt des poussières avant d'ouvrir ou

de vider le collecteur de déchets.

Î

Soulever légèrement et retirer le bac à

poussières.

Î

Vider le bac à poussières.

Î

Insérer et enclencher le bac à poussières.

Î

Vider le bac à poussières du côté opposé.

Ouverture du robinet de carburant

Démarrage de la machine

Déplacer la balayeuse

Avancer

Reculer

Freinage

Franchissement des obstacles

Balayage

Balayage avec brosse rotative

Balayage avec trappe à gros déchets re-

levée

Balayage avec balais latéraux

Balayage de sols secs

Balayer les poussières fibreuses et sè-

ches (par ex. herbe sèche, paille

Balayage de sols humides ou mouillés

Nettoyage du filtre

Vider le bac à poussières.

33 FR
