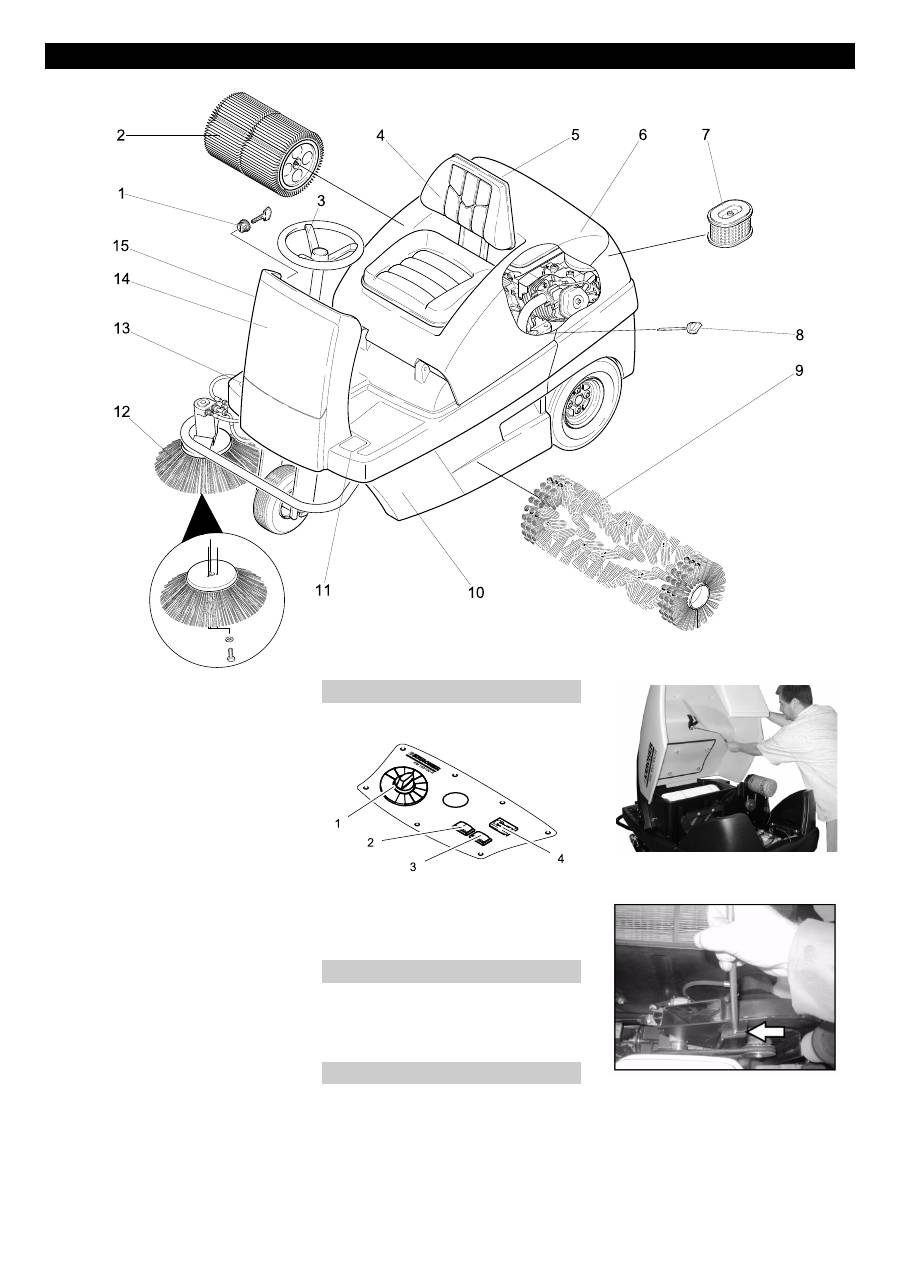

Karcher Balayeuse KM 100-100 R D: Elementos de comando e de funcionamento

-

3

1 Fechadura de ignição

2 Filtro do pó

3 Volante

4 Banco (com interruptor de contacto no

assento)

5 Tampa húmida/seca

6 Tampa da máquina

7 Elemento filtrante do filtro de ar

8 Vareta de medição do óleo

9 Rolo-escova

10 Tanque de material de varredura (bila-

teralmente)

11 Pedal para subir e descer a flap de su-

jidade grossa

12 Vassoura lateral

13 Pedal do acelerador

14 Revestimento frontal

1 Selector de programas

2 Limpeza do filtro

3 Buzina

4 Contador das horas de serviço

– Os elementos de comando para o pro-

cesso de limpeza são amarelos.

– Os elementos de comando para a ma-

nutenção e o serviço são cinza claros.



Perigo

Perigo de esmagamento ao fechar a cober-

tura do aparelho. Por isso, baixar a cober-

tura lentamente.

Î

Abrir a tampa do aparelho na concha de

manuseio prevista (puxar para cima).

Î

Puxar para fora a haste de retenção do

suporte.

Î

Encaixar a haste de suporte no aloja-

mento do ventilador de aspiração.

Î

Para fechar a cobertura do aparelho

(tampa), puxar a haste de retenção de

encaixe no suporte da cobertura do

aparelho para fora do alojamento.

Elementos de comando e de funcionamento

Painel de comando

Identificação da cor

Abrir/fechar a tampa do aparelho

83 PT
