Karcher Balayeuse KM 100-100 R D: Seismapanek Korrashoid ja tehnohooldus

     -

6

Märkus:

 Oodake, kuni filtripuhastus on

lõppenud ja tolm alla langenud, enne kui

avate või tühjendate prahimahuti.

Î

Tõstke prahimahuti pisut üles ja

tõmmake välja.

Î

Tühjendage pühkmemahuti.

Î

Lükake prahimahuti sisse ja laske

asendisse fikseeruda.

Î

Tühjendage vastasolev prahimahuti.

Î

Seadke programmilüliti astmele 1 (sõit).

Pühkimisvalts ja külgmised harjad

tõstetakse üles.

Î

Keerake süütevõti asendisse "0" ja

võtke ära.

Märkus:

 Pärast masina väljalülitamist

puhastatakse tolmufiltrit automaatselt u. 15

sekundit. Sel ajal ei tohi masina katet

avada.

Märkus:

 Masin on varustatud automaatse

seisupiduriga, mis aktiveerub pärast

mootori seiskamist ja juhiistmelt lahkumist.

Î

Sulgege kütusekraan.



Oht

Vigastusoht! Transportimisel jälgige

seadme kaalu.

Î

Keerake süütevõti asendisse "0" ja

võtke ära.

Î

Kinnitage seadme rattad kiiludega.

Î

Kinnitage seade kinnitusrihmade või

köitega.

Î

Sõidukites transportimisel fikseerige

seade vastavalt kehtivatele määrustele

libisemise ja ümbermineku vastu.

Märkus:

 Jälgige põhiraamil olevaid

kinnitusalade markeeringuid (keti

sümbolid). Masinat tohib peale- või

mahalaadimiseks kasutada ainult tõusudel

kuni maks. 18%.

Î

Sulgege kütusekraan.

Î

Tühjendage kütusepaak.



Oht

Vigastusoht! Ladustamisel jälgige seadme

kaalu.

Kui pühkimismasinat pikemat aega ei

kasutata, palume järgida allpooltoodud

punkte:

Î

Pange pühkimismasin tasasele

pinnale.

Î

Seadke programmilüliti astmele 1 (sõit).

Pühkimisvalts ja külgmised harjad

tõstetakse üles, et mitte rikkuda

harjaseid.

Î

Keerake süütevõti asendisse "0" ja

võtke ära.

Î

Kindlustage pühkimismasin

veeremahakkamise vastu.

Î

Puhastage pühkimismasinat seest ja

väljast.

Î

Paigutage seade varjulisse ja kuiva

kohta.

Î

Võtke kütusepaak täis ja sulgege

kütusekraan.

Î

Vahetada mootoriõli

Î

Ühendage aku lahti.

Î

Laadige akut umbes iga 2 kuu tagant.

Î

Enne masina puhastamist ja

hooldamist, osade vahetamist või

ümberseadistamist teisele funktsioonile

tuleb masin välja lülitada, võti ära võtta

ja akupistik välja tõmmata või aku lahti

ühendada.

Î

Töötades elektrisüsteemi juures tuleb

akupistik välja tõmmata või akuklemmid

lahti ühendada.

– Remonttöid tohivad teha ainult volitatud

klienditeenindused või vastava ala

spetsialistid, kes tunnevad kõiki

asjaomaseid ohutuseeskirju.

– Mobiilsed tööstuslikult kasutatavad

masinad peavad läbima ohutusalase

kontrollimise vastavalt VDE 0701-le.

– Kasutage ainult masinaga

kaasasolevaid või kasutusjuhendis

kindlaksmääratud pühkimisvaltse/

külgmisi harju. Muude

pühkimisvaltside/külgmisite harjade

kasutamine võib kahjustada turvalisust.

Ettevaatust

Vigastusoht! Masinat ei tohi puhastada

voolikust tuleva või kõrgsurvejoaga (lühiste

või muude kahjustuste oht).



Oht

Vigastusoht! Kandke tolmukaitsemaski ja

kaitseprille.

Î

Avage seadme kate, pange käepide

kohale.

Î

Puhastage seadet lapiga.

Î

Puhuge seade suruõhuga läbi.

Î

Sulgege seadme kate.

Märkus:

 Tolmufiltrit saab veega pesta.

Enne uuesti paigaldamist tuleb peab filter

täielikult ära kuivama.

Î

Puhastage seadet niiske,

pehmetoimelise puhastusvahendi

lahuses niisutatud lapiga.

Märkus:

 Ärge kasutage agressiivseid

puhastusvahendeid.

Märkus:

 Töötundide loendur näitab

hooldusvälpade aega.

Igapäevane hooldus:

Î

Kontrollige pühkimisvaltsi ja külgmist

harja kulumise ning sissekerinud lintide

osas.

Î

Rehvirõhu kontrollimine.

Î

Kontrollige kõigi teeninduselementide

funktsiooni.

Iganädalane hooldus:

Î

Kontrollida bowdeni trosse ja liikuvate

osade kerget käiku.

Î

Kontrollige pühkimisalas olevate

tihendusliistude reguleerimist ja

kulumist.

Î

Kontrollige tolmufiltrit ja puhastage

vajadusel filtrikasti.

Î

Kontrollige alarõhusüsteemi.

Hooldus iga 100 töötunni järel:

Î

Kontrollige istme kontaktlüliti tööd.

Î

Kontrollige ajamirihmade pinget,

kulumist ja funktsiooni (kiilrihmad ja

ümarrihmad).

Hooldus vastavalt kulumisele:

Î

Vahetage välja tihendliistud.

Î

Vahetage välja pühkimisvalts.

Î

Vahetage välja külgmine hari.

Märkus:

 Kirjeldust vt peatükist

"Hooldustööd".

Märkus:

 Kõiki kliendi poolt teostatavaid

teenindus- ja  hooldustöid peavad tegema

kvalifitseeritud spetsialistid. Vajaduse

korral võib alati kaasata Kärcheri

edasimüüja.

Hooldus 8 töötunni järel:

Î

Esmase kontrolli läbiviimine.

Hooldus 20 töötunni järel

Hooldus iga 100 töötunni järel:

Hooldus iga 300 töötunni järel:

Hooldus iga 500 töötunni järel:

Hooldus iga 1000 töötunni järel:

Hooldus iga 1500 töötunni järel:

Märkus:

 Et garantiiõigus säiliks, tuleb

garantiiajal kõik teenindus- ja hooldustööd

lasta läbi viia Kärcheri volitatud

klienditeenindusel vastavalt

hooldusvihikule.

Ettevalmistus:

Î

Pange pühkimismasin tasasele

pinnale.

Î

Keerake süütevõti asendisse "0" ja

tõmmake võti ära.

Pühkmemahuti tühjendamine

Seadme väljalülitamine

Transport

Hoiulepanek

Seismapanek Korrashoid ja tehnohooldus

Üldmärkusi

Puhastamine

Seadme puhastamine seest

Seadme puhastamine väljast

Hooldusvälp

Kliendi poolt teostatav hooldus

Klienditeeninduse poolt teostatav

hooldus

Hooldustööd

311 ET



-

7 

Oht

Vigastusoht!

Filtripuhastusseadise mootori töötab

pärast seiskamist inertsi mõjul veel 15

sekundit. Sel ajal ei tohi masina katet

avada.



Oht

Vigastusoht! Enne kõiki hooldus- ja

remonttöid laske masinal küllaldasel

määral jahtuda.

Î

Pange pühkimismasin tasasele

pinnale.

Î

Ühendage rehvi ventiilile õhurõhu

kontrollseade.

Î

Kontrollige õhurõhku ja korrigeerige

vajadusel.

Î

Tagarehvide õhurõhk peab olema

6 baari.



Oht

Vigastusoht!

Î

Pange pühkimismasin tasasele

pinnale.

Î

Võtke võti ära.

Î

Avalikel teedel toimuvate remonttööde

ajal kandke liiklusvoolu ohualas

signaalriietust.

Î

Kontrollige aluspinna stabiilsust.

Kindlustage masin tõkiskingaga

veeremahakkamise vastu.

Rehvide kontrollimine

Î

Kontrollige rehvide pinda sellesse

kinnisõidetud esemete osas.

Î

Eemaldage esemed.

Î

Kasutage rehvide parandamiseks

sobivaid kaubanduses saadaolevaid

vahendeid.

Märkus:

 Järgige vastava tootja soovitusi.

Sõidu jätkamine on võimalik toote

valmistaja andmeid järgides. Vahetage

rehv või ratas esimesel võimalusel.

Î

Tõstke vastava külje prahimahuti pisut

üles ja tõmmake välja.

Î

Vabastage rattapolt.

Î

Pange tungraud kohale.

Tungraua kontaktpunkt (tagarattad)

Î

Tõstke masin tungrauaga üles.

Î

Võtke rattapolt ära.

Î

Võtke ratas ära.

Î

Pange varuratas kohale.

Î

Keerake rattapolt sisse.

Î

Laske masin tungrauaga alla.

Î

Pange rattapolt kohale.

Î

Lükake prahimahuti sisse ja laske

asendisse fikseeruda.

Märkus:

 Kasutage kaubanduses

saadaolevat sobivat tungrauda.

– Pühkimissüsteemi juurdelülitamine

toimub alarõhusüsteemi abil.

– Kui külgmist harija või pühkimisrulli ei

saa alla lasta, tuleb kontrollida, kas

vaakummoodul on nõuetekohaselt

voolikutega ühendatud, vajadusel tuleb

vastav voolik kohale torgata.

– Kui külgmist harja või pühkimisrulli ei

saa sellegipoolest alla lasta, siis lekib

alarõhusüsteem. Sel juhul tuleb

teavitada klienditeenindust.

Vaakuummooduli ja külgmiste harjade

langetussüsteemi voolikuliitmik

Vaakuummooduli ja pühkimisrulli

langetussüsteemi voolikuliitmik

Alarõhupumba ja vaakuummooduli

voolikuliitmikud

Märkus:

 Alarõhupump töötab vaid siis, kui

süsteemi tekitatakse alarõhku. Kui pump

töötab pidevalt, tuleb teatada

klienditeenindusse.

Î

Pange pühkimismasin tasasele

pinnale.

Î

Seadke programmilüliti astmele 1 (sõit).

Külgmised harjad tõstetakse üles.

Î

Keerake võtmelüliti asendisse "0" ja

tõmmake võti ära.

Î

Vabastage 3 alaküljel olevat

kinnituskruvi.

Î

Võtke kulunud külgmine hari maha.

Î

Pange uus külgmine hari haarajale ja

keerake kinni.

Î

Pange pühkimismasin tasasele

pinnale.

Î

Seadke programmilüliti astmele 1 (sõit).

Pühkimisvalts tõstetakse üles.

Î

Keerake võtmelüliti asendisse "0" ja

tõmmake võti ära.

Î

Kindlustage masin tõkiskingaga

veeremahakkamise vastu.

Î

Tõstke mõlemal pool olevad

prahimahutid pisut üles ja tõmmake

välja.

Î

Eemaldage pühkimisvaltsilt paelad või

nöörid.

Vahetus on vajalik, kui pühkimistulemus

halveneb märgatavalt harjaste kulumise

tõttu.

Î

Pange pühkimismasin tasasele

pinnale.

Î

Seadke programmilüliti astmele 1 (sõit).

Pühkimisvalts tõstetakse üles.

Î

Keerake võtmelüliti asendisse "0" ja

tõmmake võti ära.

Î

Kindlustage masin tõkiskingaga

veeremahakkamise vastu.

Î

Tõstke mõlemal pool olevad

prahimahutid pisut üles ja tõmmake

välja.

Î

Vabastage parempoolse küljepaneeli

kinnituskruvi.

Î

Vabastage parempoolse küljepaneeli

tagumised kinnituskruvid.

Î

Eemaldage küljepaneel.

Î

Keerake kruvid lahti.

Üldised ohutusnõuded

Rehvirõhu kontrollimine

Rattavahetus

Alarõhusüsteemi kontrollimine

Külgmise harja väljavahetamine

Pühkimisvaltsi kontrollimine

Pühkimisvaltsi väljavahetamine

312 ET

     -

8

Î

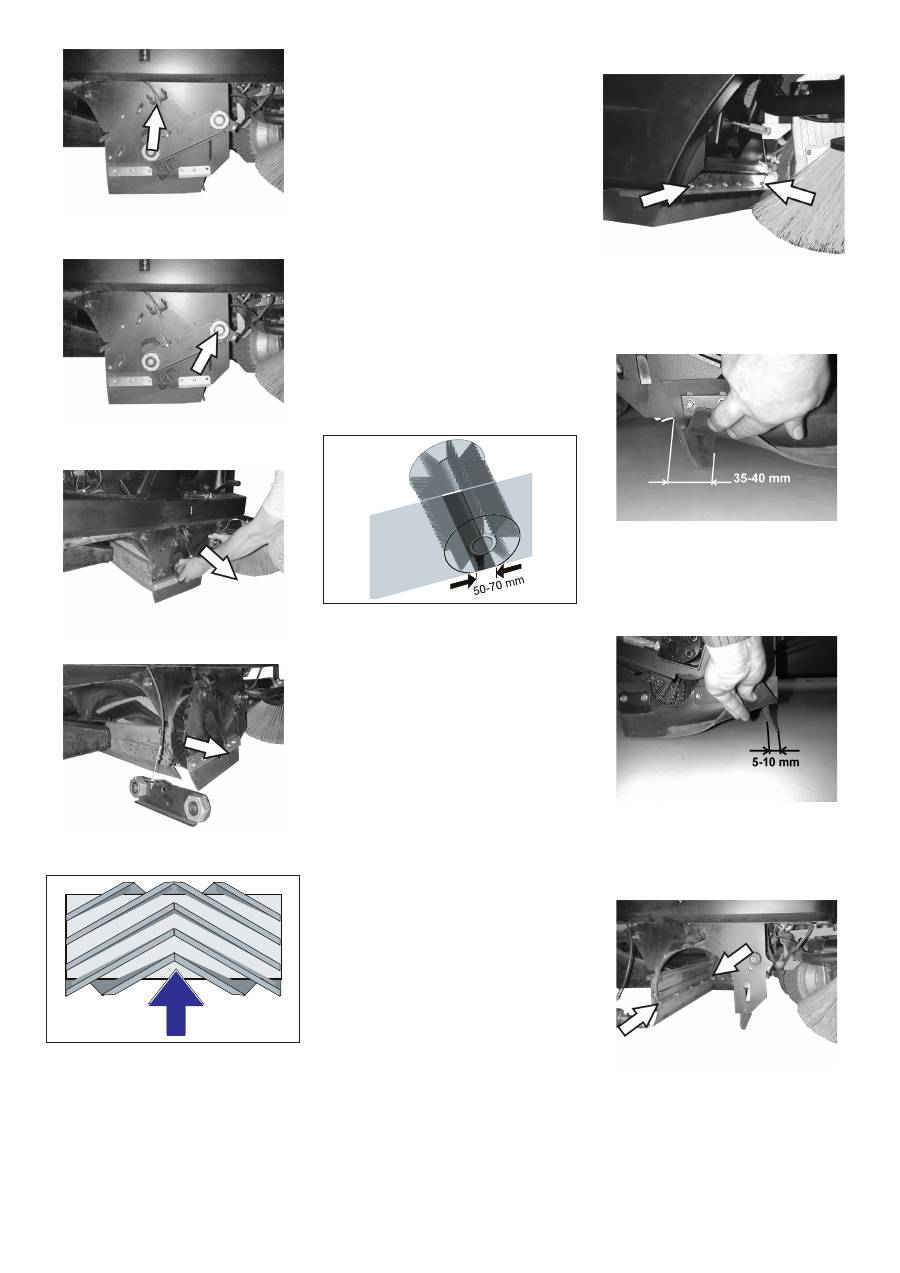

Vabastage Bowdeni kaabli

kinnituskruvi ja riputage kaabel välja.

Î

Keerake kruvi pühkimisvaltsi nookuri

pöördepunktis välja.

Î

Tõmmake pühkimisrulli nookur välja.

Î

Võtek ära pühkimisrulli kate.

Î

Võtke pühkimisvalts välja.

Pühkimisvaltsi paigaldusasend

sõidusuunas

Î

Lükake pühkimivaltsi kasti uus

pühkimisvalts ja torgake veotapile.

Märkus:

 Uut pühkimisvaltsi paigaldades

jälgige harjaste asendist.

Märkus:

 Reguleerige Bowdeni kaablit

selliselt, et pühkimisrull tõuseks põrandalt

u. 10 mm üles.

Î

Pange kohale pühkimisvaltsi kate.

Î

Pange pühkimisrulli nookur kohale.

Î

Riputage Bowdeni kaabel kohale.

Î

Keerake kinnituskruvid kinni.

Î

Kruvige külge küljepaneel.

Î

Lükake prahimahutid mõlemal pool

sisse ja laske asendisse fikseeruda.

Î

Seadke programmilüliti astmele 1 (sõit).

Pühkimisvalts ja külgmised harjad

tõstetakse üles.

Î

Sõitke pühkimismasin tasasele ja

siledale pinnale, mis on märgatavalt

tolmune või kriidine.

Î

Seadke programmilüliti astmele 2.

Pühkimisvalts lastakse alla. Vajutage

korraks gaasipedaalile ja laske

pühkimisvaltsil natuke aega pöörelda.

Î

Tõstke pühkimisvalts üles.

Î

Vajutage jämeda prahi klapi tõstmise

pedaali ja hoidke allavajutatuna.

Î

Sõitke masin tagurpidi minema.

Pühkimistase moodustab ühtlase

nelinurga, mis on 50-70 mm lai.

Märkus:

 Tänu pühkimisvaltsi ujuvale

paigutusele reguleeritakse harjaste

kuludes pühkimistaset automaatselt. Väga

tugeva kulumise korral tuleb pühkimisvalts

välja vahetada.

Î

Pange pühkimismasin tasasele

pinnale.

Î

Seadke programmilüliti astmele 1 (sõit).

Pühkimisvalts tõstetakse üles.

Î

Keerake võtmelüliti asendisse "0" ja

tõmmake võti ära.

Î

Kindlustage masin tõkiskingaga

veeremahakkamise vastu.

Î

Tõstke mõlemal pool olevad

prahimahutid pisut üles ja tõmmake

välja.

Î

Vabastage küljepaneelide

kinnituskruvid mõlemal poolel.

Î

Eemaldage külgmised katted.

„

Eesmine tihendliist

Î

Keerake eesmise tihendliistu

kinnitusmutrid lahti ja kruvige

vahetamiseks maha.

Î

Kruvige uus tihendliist kohale, mutreid

veel mitte pingutada.

Î

Rihtige tihendliist välja.

Î

Reguleerige tihendliistu kaugus

maapinnast selliseks, et see oleks 35 -

40 mm iöatises tahapoole keeratud.

Î

Pingutage mutreid.

„

Tagumine tihendliist

Î

Reguleerige tihendliistu kaugus

maapinnast selliseks, et see oleks 5-10

mm tahapoole kaldu.

Î

Kulumise korral vahetage välja.

Î

Monteerige pühkimisvalts maha.

Î

Kruvige tagumise tihendusliistu

kinnitusmutrid ära.

Î

Kruvige kohale uus tihendliist.

Kontrollige pühkimisvaltsi

pühkimistaset

Tihendliistude reguleerimine ja

vahetamine

313 ET



-

9

„

Külgmised tihendliistud

Î

Keerake külgmise tihendliistu

kinnitusmutrid pisut lahti, kruvige

vahetamiseks maha.

Î

Kruvige uus tihendliist kohale, mutreid

veel mitte pingutada.

Î

Lükake alla 1 - 2 mm paksune alus, et

reguleerida kaugust maapinnast.

Î

Rihtige tihendliist välja.

Î

Pingutage mutreid.

Î

Kruvige külge küljepaneelid.

Î

Lükake prahimahutid mõlemal pool

sisse ja laske asendisse fikseeruda.

몇

Hoiatus

 Enne tolmufiltri vahetamisele asumist

tühjendage prahimahuti. Filtrimooduliga

töötades kandke tolmukaitsemaski.

Järgige peene tolmu käsitsemises

ohutuseeskirju.

Î

Keerake võtmelüliti asendisse "0" ja

tõmmake võti ära.

Î

Vajutage avariilülitile.

Î

Avage seadme kate, pange käepide

kohale.

Î

Tõmmake filtrihoidiku käepide

võimalikult kaugele välja ja laske

asendisse fikseeruda.

Î

Võtke lamellfilter välja.

Î

Pange kohale uus filter.

Î

Laske ajamipoolel tõukuril aukudesse

fikseeruda.

Î

Laske filtripuhastusseadise käepidemel

jälle kohale kinnituda.

Märkus:

 Uut filtrit paigaldades jälgige, et

lamellid viga ei saaks.

Î

Võtke filtrikasti tihend seadme kattes

olevast soonest välja.

Î

Pange kohale uus tihend.

Î

Kontrollige puhuri ajamirihma

(kiilrihma) pinget, kulumist ja

kahjustusi.

Î

Kontrollige pühkimisvaltsi ajami

kiilrihma pinget, kulumist ja võimalikke

vigastusi.

Î

Kontrollige regulaarselt, kas puhuri

tihendmuhv asend on nõuetekohane.

Î

Vabastage paneeli mõlemal poolel

olevad kruvid.

Î

Vahetage rikkis kaitsmed välja.

Î

Pange esipaneel uuesti tagasi.

Î

Elektristarteri kaitse asub

mootoriruumis.

Märkus:

 Kasutage ainult sama

võimsusega kaitsmeid.

Märkus

Mootoril on õlipuuuduse lüliti. Kui täituvus

ei ole küllaldane, lülitub mootor välja ja

seda saab uuesti käivitada alles pärast

mootoriõli lisamist.



Oht

Tulistest pindadest lähtuv põletusoht!

Î

Laske mootoril jahtuda.

Î

Tõmmake õli mõõtvarras välja ja

kontrollige õlitaset: Tase vähemalt 1/3

Î

Kui õlitase on alla 1/3, tuleb lisada

mootoriõli kuni täiteava alumise

servani.

Î

Oodake vähemalt 5 minutit.

Î

Kontrollige mootoriõli taset uuesti.



Oht

Tulistest pindadest lähtuv põletusoht!

Î

Tõmmake õlitaseme mõõtvarras välja.

Î

Imege mootoriõli õlivahetuspumbaga

6.491-538 üle õli täitetutsi välja.

Î

Valage õli täitetutsist sisse uut

mootoriõli, kasutades selleks puhast

õlivahetuspumpa 6.491-538.

Î

Oodake vähemalt 5 minutit.

Î

Kontrollige mootoriõli taset uuesti.

Tolmufiltri vahetamine

Filtrikasti tihendi vahetamine

Ajamirihmade kontrollimine

Tihendmuhvi kontrollimine

Kaitsete vahetamine

Mootori õlitaseme kontrollimine ja õli

lisamine

Mootoriõli vahetamine

314 ET
