Karcher Balayeuse KM 90-60 R G: Leállítás Ápolás és karbantartás



-

7



Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.



Ürítse ki az üzemanyagtartályt.



A készülék kerekeit ékekkel biztosítsa.



A készüléket feszít

ő

 szíjjakkal vagy

kötéllel biztosítsa.



Járm

ű

vel történ

ő

 szállítás esetén a

készüléket az adott irányelveknek

megfelel

ő

en kell csúszás és borulás

ellen biztosítani.

Megjegyzés:

Vegye figyelembe a rögzítési

területek jelzéseit az alapvázon (lánc

szimbólumok). A készüléket fel- és

lerakodáshoz max. 18%-os emelked

ő

n

szabad üzemeltetni.



Balesetveszély

Sérülés- és rongálódásveszély! Tárolás

esetén vegye figyelembe a készülék súlyát.

Ha az utcasepr

ő

 gépet hosszabb ideig nem

használják, kérjük a következ

ő

 pontokat

figyelembe venni:



A sepr

ő

gépet sík területen állítsa le.



Üzemanyagtartályt tele tankolni és

üzemanyagcsapot elzárni.



Motorolajat cserélni.



A programkapcsolót 1 állásra (Menet)

állítani. Sepr

ő

hengert és oldalkefét

felemelni, nehogy a sörték

megrongálódjanak.



Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.



A gyújtógyertyát kicsavarni és kb. 3 cm

3

olajat önteni a gyújtógyertya furatba. A

motort gyújtógyertya nélkül többször

átforgatni. Gyújtógyertyát becsavarni.



Biztosítsa a sepr

ő

gépet elgördülés

ellen.



Tisztítsa meg az sepr

ő

gépet belül és

kívül.



A készüléket védett és száraz

helyiségben állítsa le.



Kösse ki az akkumulátort.



Akkumulátort kb. kéthavi id

ő

közönként

feltölteni.



A készülék tisztítása és karbantartása,

az alkatrészek kicserélése, vagy más

funkcióra való átállítása el

ő

tt ki kell

kapcsolni a készüléket, ki kell húzni a

gyújtáskulcsot, és le kell választani az

akkumulátort.



Az elektromos berendezésen történ

ő

munka esetén az akkumulátort le kell

választani.

– A javításokat kizárólag olyan

engedéllyel rendelkez

ő

 vev

ő

szolgálati

központok vagy az adott szakterülten

jártas szakemberek végezhetik, akik

tisztában vannak az összes fontos

vonatkozó biztonsági el

ő

írással.

– Az iparban használatos,

helyváltoztatásra képes készülékekre a

VDE 0701 szabvány szerinti biztonsági

felülvizsgálatok érvényesek.

– Csak a készülékkel szállított vagy az

Üzemeltetési útmutatóban rögzített

sepr

ő

hengert/oldalkefét szabad

használni. Másik sepr

ő

henger/

oldalkefe használata hátrányosan

befolyásolhatja a biztonságot.

Vigyázat

Sérülésveszély! A készülék tisztítása nem

történhet locsolótöml

ő

vel vagy

nagynyomású vízsugárral (zárlat- vagy

egyéb károsodás veszélye).



Veszély

Sérülésveszély! Viseljen porvéd

ő

 maszkot

és véd

ő

szemüveget.



Készülék burkolatának kinyitása.



A készüléket ronggyal tisztítsa.



Készüléket s

ű

rített leveg

ő

vel fújja ki.



Zárja le a készülék fedelét.



A készüléket kívülr

ő

l nedves, enyhe

mosólúgba áztatott ronggyal tisztítsa.

Megjegyzés:

 Ne használjon er

ő

s

tisztítószereket.

Megjegyzés:

 Az üzemóraszámláló jelzi a

karbantartási id

ő

közök id

ő

pontját.

Napi karbantartás:



A motorolaj szintjét ellen

ő

rizni.



A tengelyhajtás olajszintjének állását

ellen

ő

rizni.



Ellen

ő

rizze a gumiabroncs

légnyomását.



Vizsgálja meg minden kezelési elem

funkcióját.

Heti karbantartás:



Az üzemanyag vezetékrendszer

vízzáróságát ellen

ő

rizni.



Ellen

ő

rizze a légsz

ű

r

ő

t.



Ellen

ő

rizni, hogy a Bowden huzalok és

mozgó alkatrészek könnyen járnak-e.



Tömít

ő

lécek beállítását és kopását a

seprés területén ellen

ő

rizni.



Porsz

ű

r

ő

t ellen

ő

rizni és adott esetben a

sz

ű

r

ő

szekrényt tisztítani.

Karbantartás 100 üzemóránként:



Az üzemanyag vezetékrendszer

vízzáróságát ellen

ő

rizni.



Motorolaj csere (els

ő

 csere 20 üzemóra

után).



Gyújtógyertyát megvizsgálni.



Ülés érintkez

ő

s kapcsolójának

m

ű

ködését megvizsgálni.



Akkumulátor savszintjét ellen

ő

rizni.



A hajtószíjak (ékszíjak és körszíjak)

feszességét, kopását és m

ű

ködését

megvizsgálni.



Ellen

ő

rizze a meghajtó tengelyen lév

ő

4 gumi ütköz

ő

t.

Kopás utáni karbantartás:



Cserélje ki a tömít

ő

léceket.



Cserélje ki a sepr

ő

hengert.



Cserélje ki az oldalsepr

ő

ket.

Megjegyzés:

 Leírást lásd a "Karbantartási

munkák" fejezetben.

Megjegyzés:

A vásárló által végzett

minden szerviz- és karbantartási munkát,

képzett szakembernek kell elvégezni.

Igény szerint bármikor be lehet vonni egy

Kärcher-szakkeresked

ő

t.

Karbantartás 20 üzemóra után:



Els

ő

 ellen

ő

rzés elvégzése.

Karbantartás 100 üzemóránként

Karbantartás 200 üzemóránként

Karbantartás 300 üzemóránként

Megjegyzés:

 A garanciaigények

megóvása érdekében, a garancia ideje

alatt minden szerviz- és karbantartási

munkát jóváhagyott Kärcher szerviz

szolgálatnak kell elvégezni, a karbantartási

füzetnek megfelel

ő

en.

El

ő

készítés:



A sepr

ő

gépet sík területen állítsa le.



Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.



Balesetveszély

Sérülésveszély!

A motornak kb. 3 - 4 másodperc

utánjárásra van szüksége a leállítás után.

Ezen id

ő

 alatt feltétlenül távol kell maradni

a hajtómotor környékét

ő

l.

– Minden karbantartási- és javítási

munka el

ő

tt hagyja kell

ő

képpen kih

ű

lni

a készüléket.

– A forró részeket, így a hajtómotort és

kipufogó berendezést nem szabad

megérinteni.

Az akkumulátorokkal való érintkezésnél

feltétlenül vegye figyelembe a következ

ő

figyelmeztetéseket:

Tárolás

Leállítás Ápolás és karbantartás

Általános megjegyzések

Tisztítás

A készülék bels

ő

 tisztítása

A készülék küls

ő

 tisztítása

Karbantartási id

ő

közök

Karbantartás a Vev

ő

 részér

ő

l

Karbantartás a Vev

ő

szolgálat részér

ő

l

Karbantartási munkák

Általános biztonsági el

ő

írások

Kérjük, a motorolajat,

f

ű

t

ő

olajat és benzint ne hagyja

a környezetbe jutni. Kérjük,

óvja a padlózatot és a fáradt

olajat környezetkímél

ő

 módon

távolítsa el.

Akkumulátorok biztonsági el

ő

írásai

211 HU

     -

8 

Veszély

Robbanásveszély! Ne helyezzen

semmilyen szerszámot vagy hasonló

tárgyat az akkumulátorra, azaz az

végpólusokra és cellák összekötésére.



Veszély

Sérülésveszély! A sebek soha ne

érintkezzenek ólommal. Az akkumulátoron

való munka után mindig tisztítsa meg a

kezét.



Veszély

T

ű

z- és robbanásveszély!

–

Dohányzás és nyílt láng használata

tilos.

–

A helyiségekben, ahol akkumulátorokat

töltenek, legyen alapos a szell

ő

zés,

mivel töltéskor könnyen berobbanó gáz

keletkezik.



Veszély

Marásveszély!

–

A szembe fröccsent vagy a b

ő

rre jutott

savat b

ő

 vízzel ki- ill. le kell öblíteni.

–

Utána haladéktalanul orvoshoz kell

menni.

–

Elpiszkolódott ruházatot vízzel kell

kimosni.

A mellékelt akkumulátort a beépítés el

ő

tt

fel kell tölteni a csomagban található

savval.



Balesetveszély

Robbanásveszély. Gondoskodjon a jó

szell

ő

zésr

ő

l.

Sérülésveszély, robbanásveszély. Az

akkumulátorral való érintkezés esetén

vegye figyelembe a készülék külön

használati útmutatásában található

biztonsági utasításokat.

1 Cella zárósapka

2 Töml

ő

gomb

3 Az akkumulátor túlfolyótöml

ő

je



Nyissa fel az elüls

ő

 burkolatot.



Húzza le az akkumulátor

túlfolyótöml

ő

jét.



Vegye ki az akkumulátort annak

tartójából.



A cellák zárósapkáját kicsavarni.



A cellákat a mellékelt savval az

„UPPER LEVEL“ jelzésig feltölteni.



A cellák zárósapkáját becsavarni.



Az elüls

ő

 burkolatot levenni.



Helyezze az akkumulátort az

akkumulátor tartóba.



A póluskapcsot (piros kábel) a pozitív

pólushoz (+) kösse be.



A póluskapcsot a negatív pólushoz (-)

kösse be.

Megjegyzés:

 Ellen

ő

rizze az

akkumulátorok pólusainál, és a

póluskapcsoknál a pólus véd

ő

zsír általi

megfelel

ő

 védelmét.



Veszély

Sérülésveszély! Az akkumulátorral való

érintkezésnél vegye figyelembe a

biztonsági el

ő

írásokat. Vegye figyelembe a

tölt

ő

 készülék gyártójának használati

utasítását.



Veszély

Akkumulátort csak alkalmas

tölt

ő

készülékkel szabad tölteni.



Kösse ki az akkumulátort.



Csavarja ki az összes cella zárat.



A tölt

ő

készülék pozitív pólusú

vezetékét kösse össze az akkumulátor

pozitív pólusának csatlakozójával.



A tölt

ő

készülék negatív pólusú

vezetékét kösse össze az akkumulátor

negatív pólusának csatlakozójával.



Dugja be a hálózati dugót és kapcsolja

be a tölt

ő

 készüléket.

Megjegyzés:

 Amikor az akkumulátor

feltölt

ő

dött, a tölt

ő

készüléket el

ő

ször a

hálózatról, és utána az akkumulátorról

leválasztani.



Csavarja be a cellák zárját.



Az elüls

ő

 burkolatot levenni.



A póluskapcsot válassza le a negatív

pólusról (-).



A póluskapcsot válassza le a pozitív

pólusról (+).



Vegye ki az akkumulátort az

akkumulátor tartóból.



A használt akkumulátort az érvényes

el

ő

írásoknak megfelel

ő

en

ártalmatlanítsa.

Vigyázat

Savval töltött akkumulátorok esetén

rendszeresen ellen

ő

rizze a

folyadékszintet.

– 20 °C-on a teljesen feltöltött

akkumulátor savjának fajsúlya 1,28 kg/

l.

– Részben feltöltött akkumulátor

savjának fajsúlya 1,00 és 1,28 kg/l

között van.

– A sav fajsúlyának valamennyi cellában

egyenl

ő

nek kell lennie.



Csavarja ki az összes cella zárat.



Minden cellából savvizsgálóval mintát

venni.



A mintát ismét ugyanabba a cellába

visszajuttatni.



A cellákban lév

ő

 alacsony folyadékszint

esetén töltse fel ioncserélt vízzel a jelig.



Akkumulátor töltése.



Csavarja be a cellák zárját.



A sepr

ő

gépet sík területen állítsa le.



A légnyomás-ellen

ő

rz

ő

 készüléket

csatlakoztassa a gumiabroncs

szelepéhez.



Ellen

ő

rizze a légnyomást és szükség

esetén igazítsa ki a nyomást.



Az els

ő

 abroncsokban a

leveg

ő

nyomást 4 bar-ra kell beállítani.



A hátsó abroncsokban a

leveg

ő

nyomást 4 bar-ra kell beállítani.



Veszély

Sérülésveszély!



A sepr

ő

gépet sík területen állítsa le.



Gyújtáskulcsot kihúzni.

Vegye figyelembe az

akkumulátorra vonatkozó

figyelmeztetéseket a

használati útmutatóban és a

járm

ű

 üzemeltetési

utasításában!

Viseljen szemvéd

ő

t!

A gyerekeket tartsa távol a

savaktól és az

akkumulátoroktól!

Robbanásveszély!

Tilos t

ű

z, szikra, nyílt láng

használata és a dohányzás!

Marásveszély!

Els

ő

segély!

Figyelmeztet

ő

 megjegyzés!

Hulladék elszállítás!

Az akkumulátort ne dobja a

szemeteskukába!

Akkumulátorsav betöltése az

akkumulátorba

Az akkumulátor behelyezése és

összekötése

Akkumulátor töltése

1

2

3

Akkumulátor kiszerelése

Az akkumulátor folyadékszintjének

ellen

ő

rzése és korrigálása

A gumiabroncs légnyomásának

ellen

ő

rzése

Kerék cseréje

212 HU



-

9



Közutakon javítási munkák végzésekor

a hömpölyg

ő

 forgalom veszélyterületén

figyelemfelhívó ruházatot kell viselni.



Altalaj stabilitását ellen

ő

rizni.

Készüléket pótlólag aláékeléssel

elgurulás ellen biztosítani.

Gumik ellen

ő

rzése



Ellen

ő

rizni, nincsenek-e benyomódva

tárgyak az abroncsok futófelületébe.



Tárgyakat eltávolítani.



Alkalmas, kereskedelmi forgalomban

kapható abroncsjavító anyagot

használni.

Megjegyzés:

Az adott gyártó ajánlását

betartani. Továbbhajtani a termék gyártója

által közöltek betartása mellett szabad.

Abroncscserét ill. kerékcserét mihelyt

lehet, elvégezni.



A szeméttartályt a megfelel

ő

 oldalon

könnyedén megemelni és kihúzni.



A kocsiemel

ő

t az els

ő

- ill. hátsókerék

megfelel

ő

 felfektetési pontján

elhelyezni.



Készüléket kocsiemel

ő

vel felemelni.



A biztosító-alátétet (csak hátsó

abroncs) eltávolítani.



Kereket levenni.



Pótkereket ráhelyezni.



A biztosító-alátétet (csak hátsó

abroncs) felszerelni.



Készüléket kocsiemel

ő

vel leengedni.



Szeméttartályt betolni és bepattintani.

Megjegyzés:

 Megfelel

ő

, kereskedelmi

forgalomban kapható kocsiemel

ő

t

használjon.



Veszély

Égési sérülésveszély!



Hagyja leh

ű

lni a motort.



A motorolaj állásának ellen

ő

rzését

legkorábban a motor leállítása után 5

perccel végezze el.



Készülék burkolatának kinyitása.



Olajszintmér

ő

 pálcát kicsavarni.



Olajszintmér

ő

 pálcát letörölni és

becsavarni.



Olajszintmér

ő

 pálcát kicsavarni.



Olajszintet leolvasni.

– Az olajszintnek a "MIN" és "MAX"

jelölés között kell állnia.

– Ha az olaj szintje a "Min" jelölés alatt

van, utána kell tölteni motorolajat.

– A víztartályt a „MAX" jelölésig kell

feltölteni.



A motorolajat az olajbetölt

ő

 csonkba

betölteni.

Olaj fajta: lásd a m

ű

szaki adatokat



Olajszintmér

ő

 pálcát ismét becsavarni.



Várjon legalább 5 percet.



A motorolaj szintjét ellen

ő

rizni.



Veszély

Égési sérülésveszély forró olaj által!



Hagyja leh

ű

lni a motort.



Készülék burkolatának kinyitása.



Olajszintmér

ő

 pálcát kicsavarni.



Motorolajat a 6.491-538 olajcserél

ő

szivattyúval az olajbetölt

ő

 csonkon át

leszívni.



A motorolajat az olajbetölt

ő

 csonkba

betölteni.

Olaj fajta: lásd a m

ű

szaki adatokat



Olajszintmér

ő

 pálcát ismét becsavarni.



Várjon legalább 5 percet.



A motorolaj szintjét ellen

ő

rizni.



Zárófedelet levenni.



Sz

ű

r

ő

betétet kivenni.



Az új sz

ű

r

ő

betétet behelyezni.

A sz

ű

r

ő

lamelláknak a zárófedél felé kell

mutatni.



Zárófedelet felhelyezni.



Gyújtógyertya dugós csatlakozóját

lehúzni.



Gyújtógyertyát kicsavarni és

megtisztítani.



Megtisztított vagy új gyújtógyertyát

becsavarni.



Gyújtógyertya dugós csatlakozóját

ráhúzni.



Készülék burkolatának kinyitása.



Üzemanyagbevezetést elzárni.

A forgógombot az üzemanyagcsap

töml

ő

jére mer

ő

legesen állítsa be.



Nyissa ki a tanksapkát.



Az üzemanyagot megfelel

ő

 szivattyúval

szívja le.



(1) Feltöltési szint ellen

ő

rzése



Készülék burkolatának kinyitása.



A kiegyenlít

ő

tartály zárócsavarját

kicsavarni.



A feltöltési szint állásának ellen

ő

rzése

a kiegyenlít

ő

 tartályban.

Megjegyzés:

 Az olajszintnek 3 mm-rel a

tartály alja fölött kell lennie.

Vigyázat

A vizsgálat csak hideg motornál történhet.



(2) Feltöltési szint kiigazítása



A kiegyenlít

ő

tartály zárócsavarját

kicsavarni.



Ha szükséges, óvatosan olajat

utántölteni.



Tartályt bezárni.

Olaj fajta: lásd a m

ű

szaki adatokat



Ellen

ő

rizze a gumiabroncs

légnyomását.



Oldalkefét felemelni.



Sepr

ő

géppel sík és sima talajra állni,

amelyet szemmel láthatóan por vagy

kréta fed be.



Oldalkefét leengedni és rövid ideig

forogni hagyni.



Oldalkefét felemelni.



A készülékkel hátramenetben elállni.



A sepr

ő

gépet sík területen állítsa le.



Sepréstükröt ellen

ő

rizni.

A sepréstükör szélessége lehet

ő

leg 40-

50 mm között legyen.

Megjegyzés:

Az oldalkefe önbeálló

csapágyazása miatt a sepréstükör a kefék

elhasználódása esetén automatikusan

Motorolaj állását ellen

ő

rizni és olajat

utánatölteni.

Motorolajat cserélni

Légsz

ű

r

ő

 cseréje

Gyújtógyertya tisztítása vagy cseréje

Üzemanyagtartály kiürítése

Betöltött hidraulika olaj szintjének

állását megvizsgálni és helyesbíteni

Az oldalkefék sepréstükrét megvizsgálni

213 HU

     -

10

utána áll. Túl er

ő

s elhasználódás esetén ki

kell cserélni az oldalkefét.



A sepr

ő

gépet sík területen állítsa le.



A programkapcsolót 1 állásra (Menet)

állítani. Az oldalkefék felemelkednek.



Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.



A 3 feler

ő

sít

ő

 csavart az alsó részen

meglazítani.



Oldalkefét a meneszt

ő

re ráhúzni és

szorosan lecsavarozni.



A sepr

ő

gépet sík területen állítsa le.



A programkapcsolót 1 állásra (Menet)

állítani. A sepr

ő

fehenger felemelkedik.



Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.



A készüléket ékkel biztosítsa elgurulás

ellen.



Távolítsa el a szalagokat vagy

zsinegeket a sepr

ő

hengerr

ő

l.

A cserére akkor van szükség, ha a sörték

kopása következtében a seprés hatásfoka

láthatóan lecsökken.



A sepr

ő

gépet sík területen állítsa le.



A programkapcsolót 1 állásra (Menet)

állítani. A sepr

ő

fehenger felemelkedik.



Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.



A készüléket ékkel biztosítsa elgurulás

ellen.



A szeméttartályt a bal oldalon

könnyedén megemelni és kihúzni.



Oldja ki a bal oldalburkolat

rögzít

ő

csavarját.



Oldalburkolatot levenni.



Húzórugót kiakasztani.

A A vákuummér

ő

 szelence

rögzít

ő

csavarja

B A durvaszemét ajtó rögzít

ő

 anyája

C A  sepr

ő

henger himba csavarja



Csavarja ki a vákuumér

ő

 szelence

rögzít

ő

csavarját és oldja ki a kart.



Csavarja ki a durvaszemét ajtó rögzít

ő

anyáját és akassza ki a durvaszemét

ajtót.



Csavarja ki a sepr

ő

henger himba

csavarját.



A sepr

ő

henger borítóját balra tolni és

levenni.



Sepr

ő

hengert kivenni.

A sepr

ő

henger beépítése menetiránynak

megfelel

ő

en



Az új sepr

ő

hengert a sepr

ő

henger

szekrényébe betolni és a hajtótengely

csapjára ráhúzni.

Megjegyzés:

 Az új kefehenger

beépítésekor ügyelni kell a sörtesor

helyzetére.



Sepr

ő

henger borítóját ráhelyezni.



A rögzít

ő

csavarokat és -anyákat

felcsavarni.



Húzórugót beakasztani.



Oldalburkolatot rácsavarozni.



Szeméttartályt mindkét oldalon betolni

és bepattintani.



A programkapcsolót 1 állásra (Menet)

állítani. A sepr

ő

hengert és az

oldalkeféket felemeli.



Sepr

ő

géppel sík és sima talajra állni,

amelyet szemmel láthatóan por vagy

kréta fed be.



Sepr

ő

hengert leengedni és rövid ideig

forogni hagyni.



Sepr

ő

hengert felemelni.



A durva szemét csapófedelének

megemeléséhez a pedált megnyomni

és megnyomva tartani.



A készülékkel hátramenetben elállni.

A sepréstükör alakja egyenletes

négyszöget képez, amelynek szélessége

50 -70 mm közé esik.

Megjegyzés:

A sepr

ő

henger önbeálló

csapágyazása miatt a sepréstükör a kefék

elhasználódásakor automatikusan utána

áll. Túl er

ő

s elhasználódás esetén ki kell

cserélni a sepr

ő

hengert.



A sepr

ő

gépet sík területen állítsa le.



A programkapcsolót 1 állásra (Menet)

állítani. A sepr

ő

fehenger felemelkedik.



Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.



A készüléket ékkel biztosítsa elgurulás ellen.



A szeméttartályt a mindkét oldalon

könnyedén megemelni és kihúzni.



Az oldalburkolat rögzít

ő

csavarjait

mindkét oldalon kioldani.



Oldalburkolatot levenni.



Elüls

ő

 tömít

ő

léc



Az elüls

ő

 tömít

ő

léc feler

ő

sít

ő

 anyáit (1)

némileg meglazítani, a cseréhez

lecsavarni.



Új tömít

ő

lécet rácsavarozni és anyákat

még lazán hagyni.



Tömít

ő

lécet kiigazítani.



A tömít

ő

léc fenéktávolságát úgy

beállítani, hogy az 10-15 mm-es

utánfutással hátrafele állítódjon.

Oldalsepr

ő

 cseréje

Sepr

ő

hengert ellen

ő

rizni

Sepr

ő

henger cseréje

A sepr

ő

henger sepréstükrét

megvizsgálni

Tömít

ő

lécek beállítása és cserélése

214 HU



-

11



Anyákat meghúzni.



Gumiléc



Elkopás esetén kicserélni.



A gumiléc feler

ő

sít

ő

 anyáit (2)

lecsavarni.



Új gumilécet rácsavarozni.



Hátsó tömít

ő

léc



A tömít

ő

léc fenéktávolságát úgy

beállítani, hogy az 5 -10 mm-es

utánfutással hátrafele állítódjon.



Elkopás esetén kicserélni.



A hátsó tömít

ő

léc feler

ő

sít

ő

 anyáit (3)

lecsavarni.



Új tömít

ő

lécet rácsavarozni.



Oldalsó tömít

ő

lécek



Az oldalsó tömít

ő

léc feler

ő

sít

ő

 anyáit

némileg meglazítani, a kicseréléshez

lecsavarni.



Új tömít

ő

lécet rácsavarozni és anyákat

még lazán hagyni.



A fenéktávolság beállításához 1 -3 mm

vastag alátétet alátolni.



Tömít

ő

lécet kiigazítani.



Anyákat meghúzni.



Oldalburkolatokat rácsavarozni.



Szeméttartályt mindkét oldalon betolni

és bepattintani.

몇

Figyelem!

A porsz

ű

r

ő

 cseréjének elkezdése el

ő

tt a

szeméttartályt ki kell üríteni. A

sz

ű

r

ő

berendezésen történ

ő

munkavégzéskor porvéd

ő

 maszkot viselni.

A nagyon finom por kezelésére vonatkozó

biztonsági el

ő

írásokat betartani.



Készülék burkolatának kinyitása.



Oldja ki a rögzít

ő

csavarokat.



A sz

ű

r

ő

tartót felfelé tolni és levenni.



Vegye ki a lemezes sz

ű

r

ő

t.



Tegyen be új sz

ű

r

ő

t.



Hajtásoldalon a furatokba meneszt

ő

ket

bepattintani.



A sz

ű

r

ő

tartót behelyezni és lefelé

nyomni.



Húzza meg a rögzít

ő

csavarokat.

Megjegyzés:

 Az új sz

ű

r

ő

 beszerelésekor

ügyelni kell arra, hogy a lamellák ne

rongálódjanak meg.



A sz

ű

r

ő

szekrény tömítését a

készülékborító vájatából kivenni.



Új tömítést behelyezni.



Veszély

A motornak kb. 3 - 4 másodperc

utánjárásra van szüksége a leállítás után.

Ezen id

ő

 alatt feltétlenül távol kell maradni

a hajtómotor környékét

ő

l.



Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.



Készülék burkolatának kinyitása.



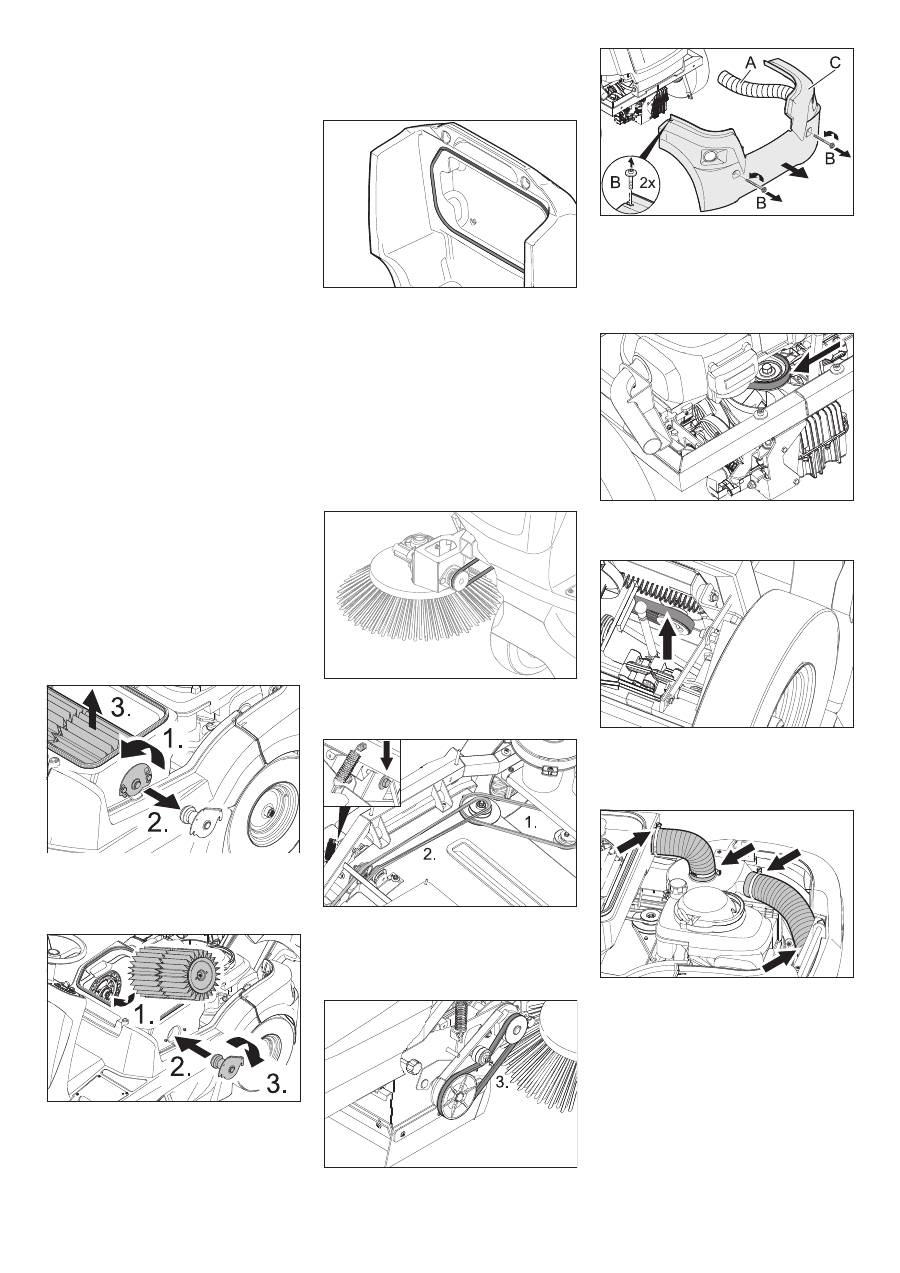

Az oldalkefe körszíjának feszességét,

elkopását és megrongálódását

ellen

ő

rizni.



A sepr

ő

henger meghajtás körszíjának

feszességét, elkopását és

megrongálódását ellen

ő

rizni.



Adott esetben húzza meg a körszíjt a

csavarnál.



A sepr

ő

henger meghajtás körszíjának

feszességét, elkopását és

megrongálódását ellen

ő

rizni.

A Használtleveg

ő

 töml

ő

B Rögzít

ő

csavarok

C Hátsó rész burkolata



Oldja ki a használtleveg

ő

 töml

ő

jét.



A rögzít

ő

 csavarokat kicsavarni.



Vegye le a hátsó rész burkolatát.



A tengely meghajtás körszíjának

feszességét, elkopását és

megrongálódását ellen

ő

rizni.



A generátor bordásszíjának

feszességét, elkopását és

megrongálódását ellen

ő

rizni.



A szívóventilátor töml

ő

inek

vízzáróságát ellen

ő

rizni.

A menetvezérl

ő

/elektronika az elüls

ő

burkolat mögött van beépítve. Ha biztosítót

kell cserélni, le kell venni az elüls

ő

burkolatot.



Oldja ki az elüls

ő

 burkolaton a csavarokat.

Megjegyzés:

A biztosítókiosztást lásd a

bels

ő

 oldalon. Csak azonos biztosítóérték

ű

biztosítékokat szabad használni.



Hibás biztosítékokat felújítani.



Az elüls

ő

 burkolatot ismét er

ő

sítse fel.

Porsz

ű

r

ő

 kicserélése

A sz

ű

r

ő

szekrény tömítését kicserélni

Hajtószíj megvizsgálása

Szívóventilátor ellen

ő

rzése

Menetvezérlés/elektronika biztosítóinak

cseréje

215 HU
