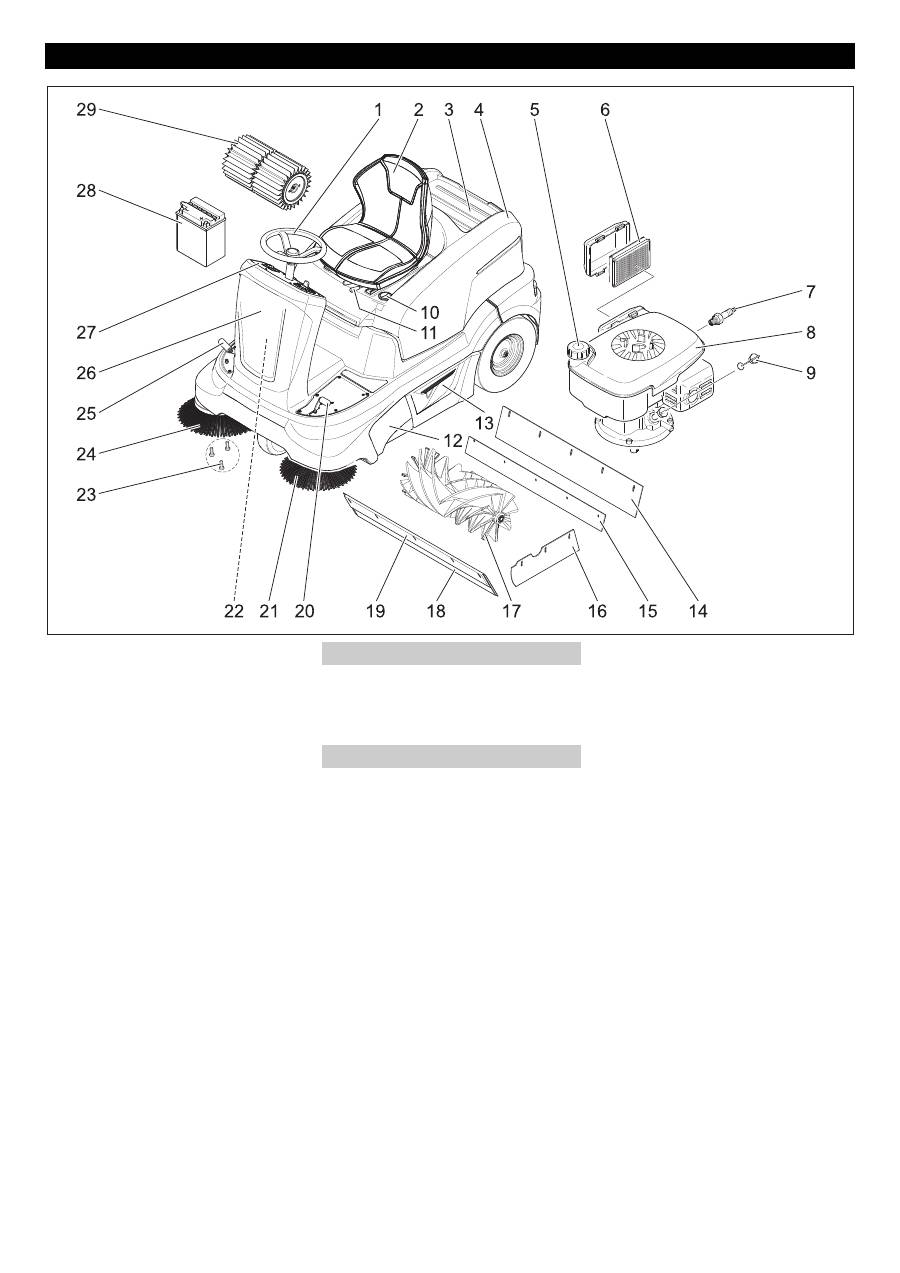

Karcher Balayeuse KM 90-60 R G: Bedien- und Funktionselemente

-

3

1 Lenkrad

2 Sitz (mit Sitzkontaktschalter)

3 Ablagefläche

4 Gerätehaube

5 Tankverschluss

6 Luftfilter

7 Zündkerze

8 Benzin-Motor

9 Ölmessstab

10 Nass-/Trockenklappe

11 Hebel Sitzverstellung

12 Seitenverkleidung

13 Kehrgutbehälter (beidseitig)

14 Hintere Dichtleiste

15 Gummileiste

16 Seitliche Dichtleiste

17 Kehrwalze

18 Vordere Dichtleiste

19 Grobschmutzklappe

20 Pedal Grobschmutzklappe heben/sen-

ken

21 Linker Seitenbesen (Option)

22 Sicherungen (hinter Frontverkleidung)

23 Befestigung des Seitenbesens

24 Rechter Seitenbesen

25 Fahrpedal

26 Frontverkleidung

27 Bedienpult

28 Batterie (hinter Frontverkleidung)

29 Staubfilter



Gefahr

Quetschgefahr beim Schließen der Gerä-

tehaube. Deshalb Gerätehaube langsam

absenken.

– Bedienelemente für den Reinigungs-

prozess sind gelb.

– Bedienelemente für die Wartung und

den Service sind hellgrau.

Bedien- und Funktionselemente

Gerätehaube öffnen/schließen

Farbkennzeichnung

5 DE

     -

4

1 Programmschalter

2 Betriebsstundenzähler

3 Filterabreinigung

4 Hupe

5 Zündschloss

6 Choke (Kaltstart)

Bedienpult

6 DE
