Samsung SNC-B2331-FRA-QG: Caméra réseau
Caméra réseau: Samsung SNC-B2331-FRA-QG
SNC-B2331(P)
Caméra réseau
Guide de prise en main rapide
Imaginez les possibilités
Nous vous remercions d’avoir choisi ce produit Samsung.
Pour avoir accès à davantage de services,
veuillez visiter notre site Web.
www.samsungsecurity.com
Conforme à la directive RoHS
Notre produit est conforme à la directive RoHS relative à la “La limitation de l'utilisation de certaines
substances dangereuses dans les composants électriques et électroniques”. Nous n'utilisons pas les
six matières dangereuses suivantes dans la fabrication de nos appareils : cadmium (Cd), plomb (Pb),
+6
mercure (Hg), chrome hexavalent (Cr
), polybromodiphényles (PBB) et polybromodiphényléthers (PBDE).
SNC-B2331-FRA-QG.indd 1 2009-08-20 오전 11:36:32
2

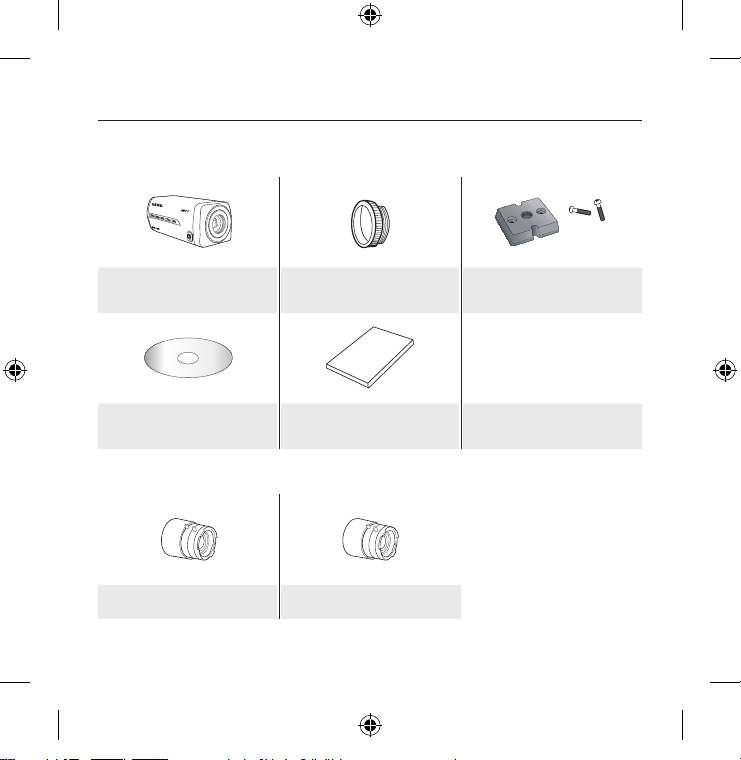

CONTENU
Veuillez vérifier si votre caméra et l’ensemble de ses accessoires sont contenus dans l’emballage
du produit.
Support de caméra (Montage)
Caméra Adaptateur de montage en C
et vis (2EA)
Manuel d’utilisation /
Manuel d'utilisation
CD du programme d’installation IP
Options d’objectif
Objectif CS Objectif C
SNC-B2331-FRA-QG.indd 2 2009-08-20 오전 11:36:34
Français
3

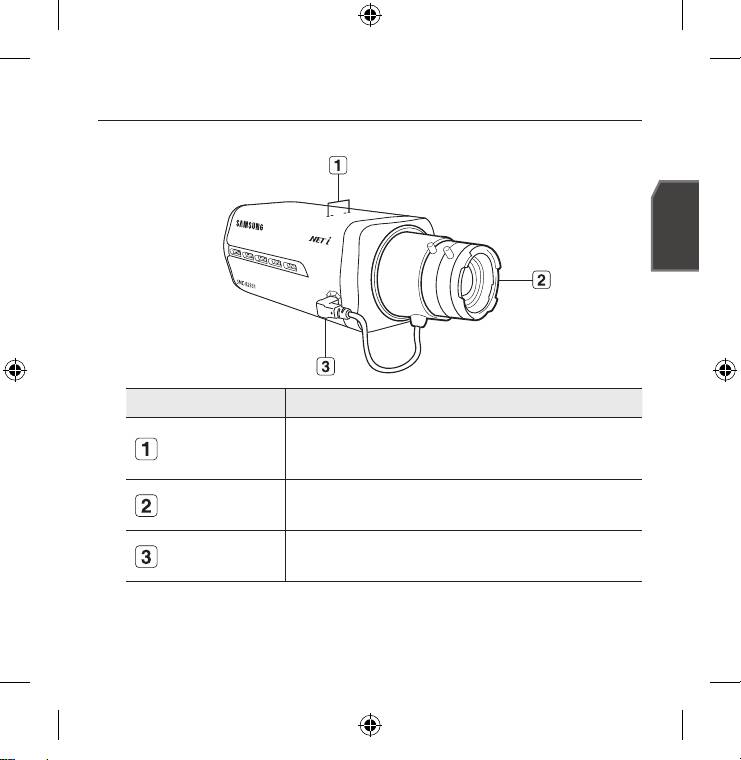

D’UN COUP D’ŒIL
Face avant
Élément Description
Orifices (Montage) de
Utilisé pour l’assemblage de la caméra sur le support par fixation de
la monture d’objectif
l’adaptateur (de montage) de la monture d’objectif sur le support.
de la caméra
Objectif à diaphragme
Installé sur l’adaptateur du diaphragme.
automatique (en option)
Connecteur d'objectif à
Utilisé pour l’alimentation et le signal de sortie permettant de contrôler le
diaphragme automatique
diaphragme de l’objectif.
Pour nettoyer la surface de l'objectif, essuyez-la soigneusement avec du papier Joseph ou n'importe
M
quel chiffon sec imbibé d’alcool éthylique.
SNC-B2331-FRA-QG.indd 3 2009-08-20 오전 11:36:34
4
Rear Side
Élément Description
Port de sortie vidéo Port de sortie du signal vidéo connecté au moniteur.
ON : La caméra est allumée et correctement connectée au réseau.
Clignotant : Durant la configuration DDNS ou en cas d'échec de
SYSTEM
configuration, ou dans un état de connexion réseau instable.
Témoins système,
OFF : Lorsque le système est en cours de redémarrage ou hors
alimentation
tension.
ON : Lorsque l’alimentation est activée.
POWER
OFF : Lorsque l’alimentation est désactivée.
Réinitialise les réglages de la caméra sur ses valeurs par défaut. Appuyez sur ce
Bouton de
bouton pendant 3 secondes pour éteindre le témoin du système et redémarrer
réinitialisation
ce dernier.
SYSTEM POWER
VIDEO
RESET
1 2 3 4 5
NETWORK
1,2 : ALARM IN 1,2
ACT
LINK
AC 24V
3 : GND
4,5 : ALARM OUT 1,2
GND
DC 12V
SNC-B2331-FRA-QG.indd 4 2009-08-20 오전 11:36:35
Français
5
Port d'alimentation Utilisé pour la connexion du câble d’alimentation.
Port Réseau Utilisé pour la connexion au câble Réseau.
ALARM IN
Utilisé pour la connexion du signal d’entrée de l’alarme.
1,2
Port E/S
GND Utilisé pour la mise à la terre.
ALARM OUT
Utilisé pour la connexion du signal de sortie de l’alarme.
1,2

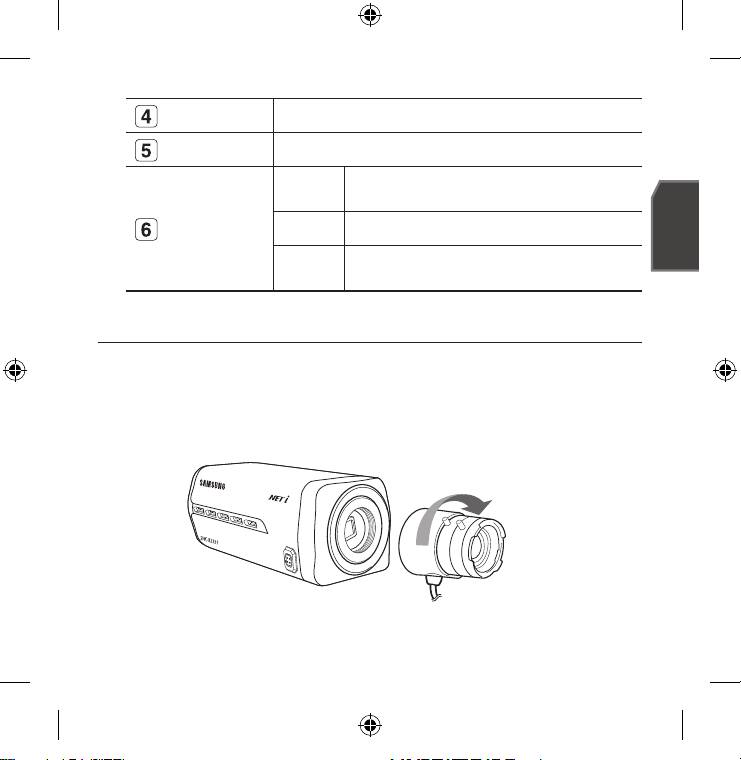

MONTAGE DE L'OBJECTIF
Débranchez l’alimentation avant de procéder.
Montage de l'objectif CS
Tournez l’objectif CS proposé en option dans le sens des aiguilles d’une montre pour l’insérer.
Objectif CS
SNC-B2331-FRA-QG.indd 5 2009-08-20 오전 11:36:35
6

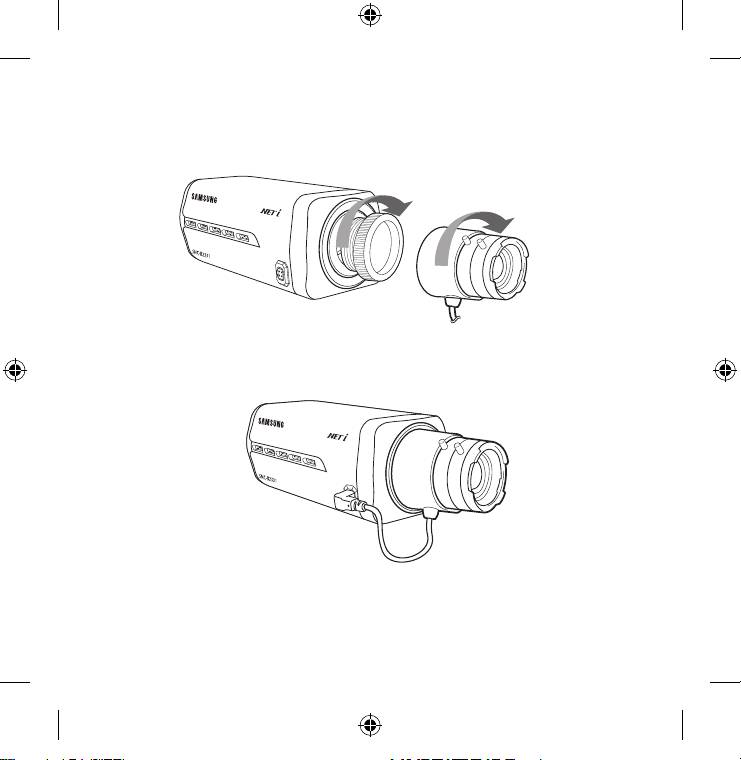

Montage de l'objectif C
Tournez l’adaptateur de montage en C dans le sens des aiguilles d’une montre pour l’insérer
et faites-en de même avec l’objectif C.
Objectif C
Branchement du connecteur de l'objectif à diaphragme automatique
Insérez le connecteur de l’objectif dans le trou correspondant de la caméra.
Mise au point
Tournez l’objectif vers la gauche ou la droite pour commander le zoom et effectuer la mise au
point de manière à obtenir une vue claire et nette de l’objet.
SNC-B2331-FRA-QG.indd 6 2009-08-20 오전 11:36:36
Français
7

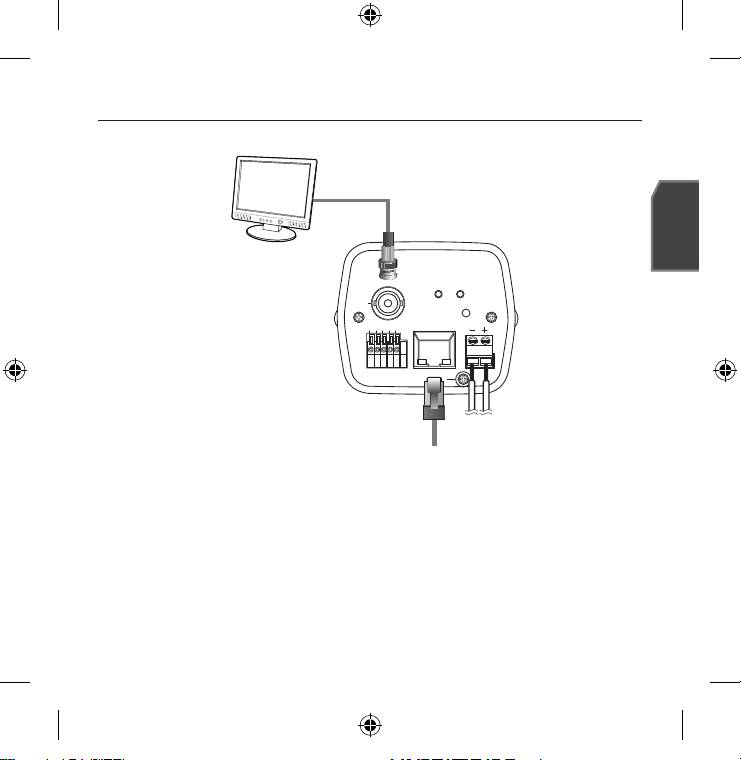

CONNEXION À D’AUTRES PÉRIPHÉRIQUES
Connexion à l’écran
Connectez le port [VIDEO] de la caméra sur le port d’entrée vidéo de l’écran.
Connexion Réseau
Connectez le câble Réseau au réseau local ou à Internet.
SYSTEM POWER
VIDEO
RESET
1 2 3 4 5
NETWORK
1,2 : ALARM IN 1,2
ACT
LINK
AC 24V
3 : GND
4,5 : ALARM OUT 1,2
GND
DC 12V
Écran
Alimentation
Réseau
SNC-B2331-FRA-QG.indd 7 2009-08-20 오전 11:36:36
8
Alimentation
Utilisez le tournevis pour connecter chaque ligne du câble d’alimentation au port
correspondant de la caméra.
Prenez soin de ne pas inverser la polarité en connectant le câble d’alimentation.
J
Vous pouvez également utiliser un routeur doté d'une alimentation électrique par câble Ethernet pour
fournir le courant à la caméra.

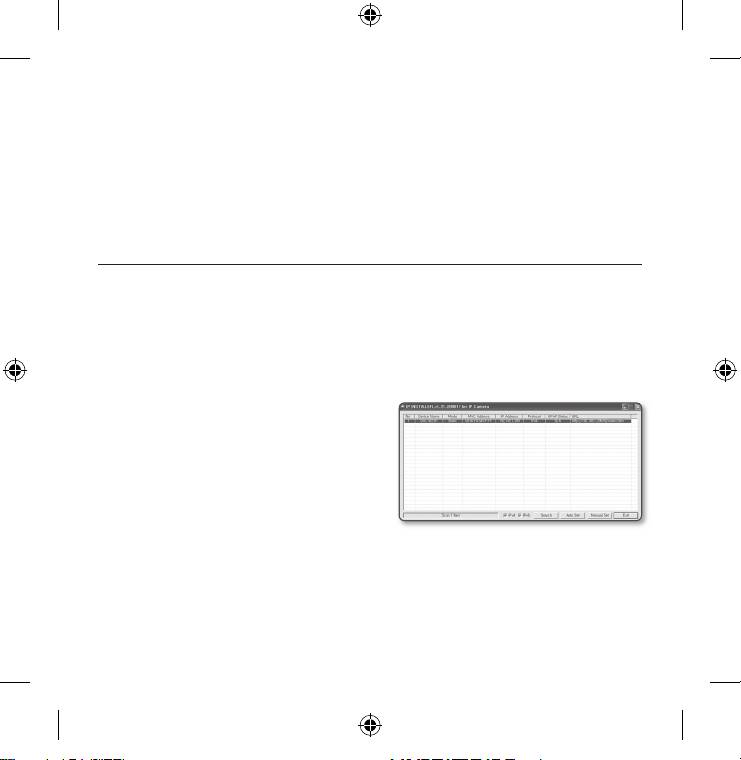

CONFIGURATION DE L’ADRESSE IP FIXE
Configuration réseau manuelle
Exécutez <IP Installer.exe> pour afficher la liste des résultats de la recherche de caméras.
Au démarrage initial, les deux options [Auto Set] et [Manual Set] sont grisées.
Pour les caméras trouvées ayant un réglage IPv6, ces boutons sont grisés car ces cameras ne
M
prennent pas en charge cette fonction.
1.
Sélectionnez une caméra dans la liste de
recherche. Repérez l’adresse MAC (Ethernet)
imprimée à l’arrière de la caméra.
Les boutons [Auto Set] et [Manual Set]
sont alors activés.
2.
Cliquez sur [Manual Set].
La boîte de dialogue MANUAL SET apparaît.
Les valeurs par défaut des options <IP
Address>, <Subnet Mask>, <Gateway> et <HTTP Port> de la camera s’affi chent.
La valeur par défaut de l’option <PASSWORD> est 4321.
3.
Renseignez les informations nécessaires dans la sous-fenêtre <ADDRESS>.
MAC (Ethernet) Address : L’adresse MAC (Ethernet) de la caméra applicable est réglée
automatiquement de sorte que vous n’ayez pas à entrer les informations la concernant
manuellement.
SNC-B2331-FRA-QG.indd 8 2009-08-20 오전 11:36:37
Français
9

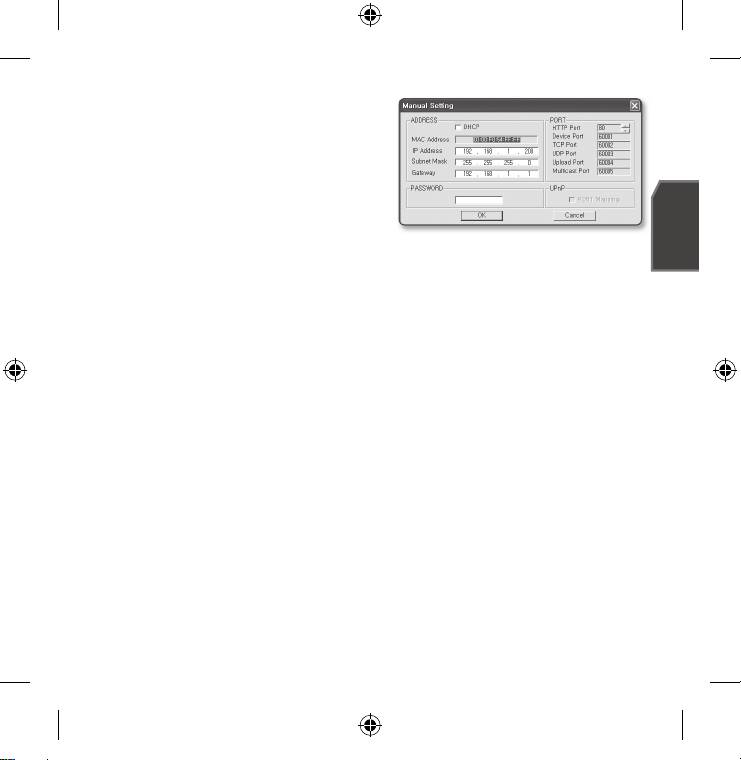

4.
Renseignez les informations nécessaires
dans la sous-fenêtre <PORT>.
HTTP Port : Permet d’accéder à la
caméra à l’aide du navigateur Internet,
réglé par défaut sur 80.
Modifi ez la valeur de HTTP Port à l’aide
des fl èches de défi lement vers le haut
ou le bas.
La valeur initiale du port est réglée sur 80 et peut être augmentée ou diminuée par
palier de 6 unités, comme par exemple : 10000, 10006, 10012.
Device Port : Permet de contrôler le transfert du signal vidéo, réglé par défaut sur 60001 (TCP).
TCP Port : Port de transfert du signal vidéo via les protocoles TCP, réglé par défaut
sur 60002 (TCP).
UDP Port : Port de transfert du signal vidéo via le protocole de diffusion individuelle
UDP, réglé par défaut sur 60003(UDP).
Upload Port : Permet de mettre à niveau le micrologiciel, réglé par défaut sur 60004 (TCP).
Multicast Port : Port de transfert du signal vidéo via le protocole de multidiffusion
UDP, réglé par défaut sur 60005 (UDP).
5.
Entrez le mot de passe.
Ceci est le mot de passe de connexion de l’utilisateur « root » qui accède à la caméra.
Le mot de passe par défaut est « 4321 ».
6.
Cliquez sur [OK].
La confi guration réseau manuelle est ainsi terminée.
7.
Lorsque la confi guration manuelle, notamment celle de l’option <IP>, est terminée, la
caméra redémarre.
SNC-B2331-FRA-QG.indd 9 2009-08-20 오전 11:36:37
10

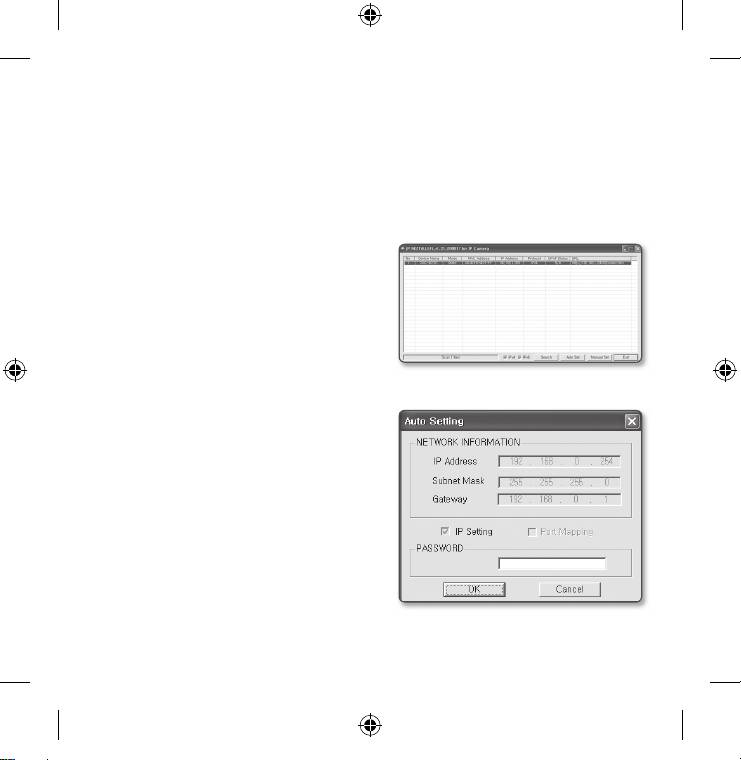

AConfiguration réseau automatique
Exécutez <IP Installer.exe> pour afficher la liste des résultats de la recherche de caméras.
Au démarrage initial, les deux options [Auto Set] et [Manual Set] sont grisées.
Pour les caméras trouvées ayant un réglage IPv6, ces boutons sont grisés car ces cameras ne
M
prennent pas en charge cette fonction.
1.
Sélectionnez une caméra dans la liste de
recherche.
Repérez l’adresse MAC (Ethernet) imprimée
à l’arrière de la caméra.
Les boutons [Auto Set] et [Manual Set]
sont alors activés.
2.
Cliquez sur [Auto Set].
La boîte de dialogue AUTO SET apparaît.
Les options <IP Address>, <Subnet
Mask> et <Gateway> sont automatiquement réglées.
3.
Entrez le mot de passe.
Ceci est le mot de passe de connexion
de l’utilisateur « root » qui accède à la
caméra.
Le mot de passe par défaut est « 4321 ».
4.
Cliquez sur [OK].
La confi guration réseau automatique est
ainsi terminée.
5.
La caméra termine automatiquement le
réglage réseau et redémarre.
SNC-B2331-FRA-QG.indd 10 2009-08-20 오전 11:36:38
Français
11

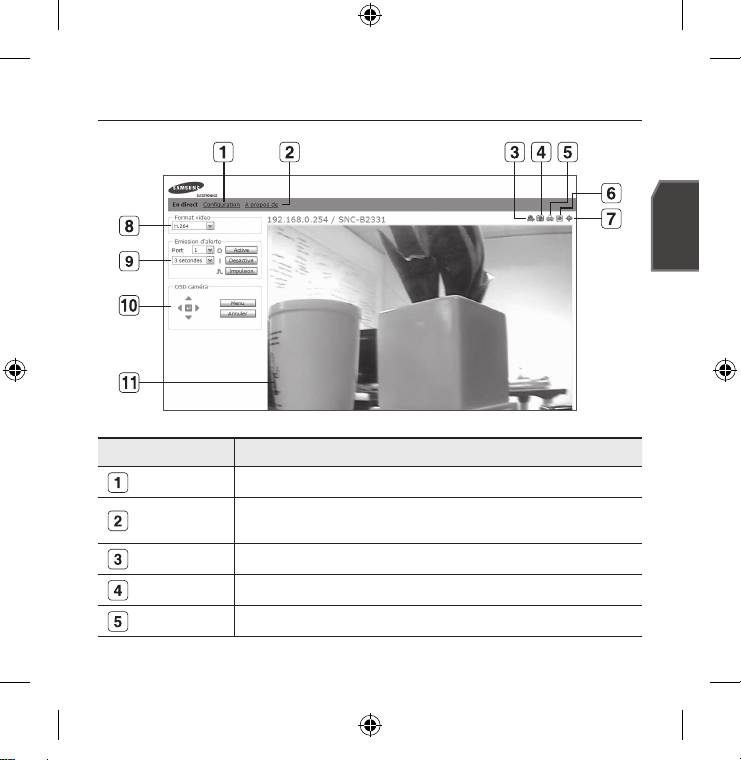

UTILISATION DE L’ÉCRAN DIRECT
Élément Description
Configuration Permet de passer à l'écran Configuration
Vous pouvez vérifier la version du micrologiciel, le numéro de série et les informations
A propos de
relatives au constructeur.
Réinit. al Réinitialise l’icône de l’alarme. (Les icônes Alarme et Mouvement disparaissent.)
Prise Enregistre l’instantané comme un fichier image au format .jpeg ou .bmp.
Impr Imprime l’image actuelle.
SNC-B2331-FRA-QG.indd 11 2009-08-20 오전 11:36:38
Enreg. Enregistre l’instantané comme un fichier vidéo au format .avi.
Plein écran Affiche l’écran Direct en mode plein écran.
Vous pouvez régler le format vidéo (MJPEG, H.264/MPEG4) des fichiers vidéo.
Format video
Le menu contextuel varie selon le codec spécifié dans <Select H.264 & MPEG4
Video> sur le visionneur activé.
Active : Active le port de sortie d’alarme spécifié.
Emission d’alerte
Desactive : Désactive le port de sortie d’alarme spécifié.
Impulsion : Active le port d’alarme autant de fois que spécifié avant sa désactivation.
OSD caméra
Sert à extraire et personnaliser le menu Configuration de la caméra.
Ecran du visionneur
Afficher la vidéo Direct à l'écran.
12
SNC-B2331-FRA-QG.indd 12 2009-08-20 오전 11:36:38
