Samsung SNC-B2331-FRA-QG: Videocamera di rete
Videocamera di rete: Samsung SNC-B2331-FRA-QG

SNC-B2331(P)
Videocamera di rete
Guida Rapida
immagina le possibilità
Grazie per avere acquistato questo prodotto Samsung.
Per un servizio più completo, visitare il nostro sito Web.
www.samsungsecurity.com
Conformità RoHS
Il prodotto è conforme con la direttiva RoHS (Restrizione dell’uso di determinate sostanze pericolose
nelle apparecchiature elettriche ed elettroniche) e nei nostri prodotti non vengono utilizzati i 6
+6
materiali pericolosi: cadmio (Cd), piombo (Pb), mercurio (Hg), cromo esavalente (Cr
), bifenili
polibromurati (PBBs), eteri difenili polibromurati (PBDEs).
SNC-B2331-ITA-QG.indd 1 2009-08-20 오전 11:37:43

2

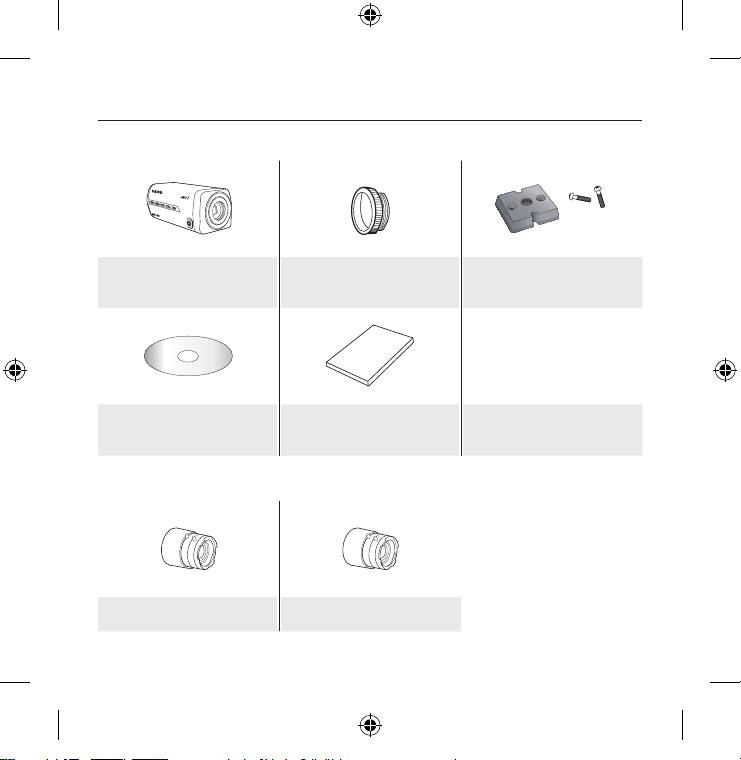

ACCESSORI FORNITI
Controllare che la videocamera e tutti gli accessori siano compresi nella confezione del prodotto.
Supporto videocamera (per
Videocamera Adattatore per montaggio C
montaggio) e viti (2EA)
CD Manuale utente/
Manuale utente
IP INSTALLER
Opzioni obiettivo
Obiettivo CS Obiettivo C
SNC-B2331-ITA-QG.indd 2 2009-08-20 오전 11:37:44

Italiano
3
SGUARDO D'INSIEME

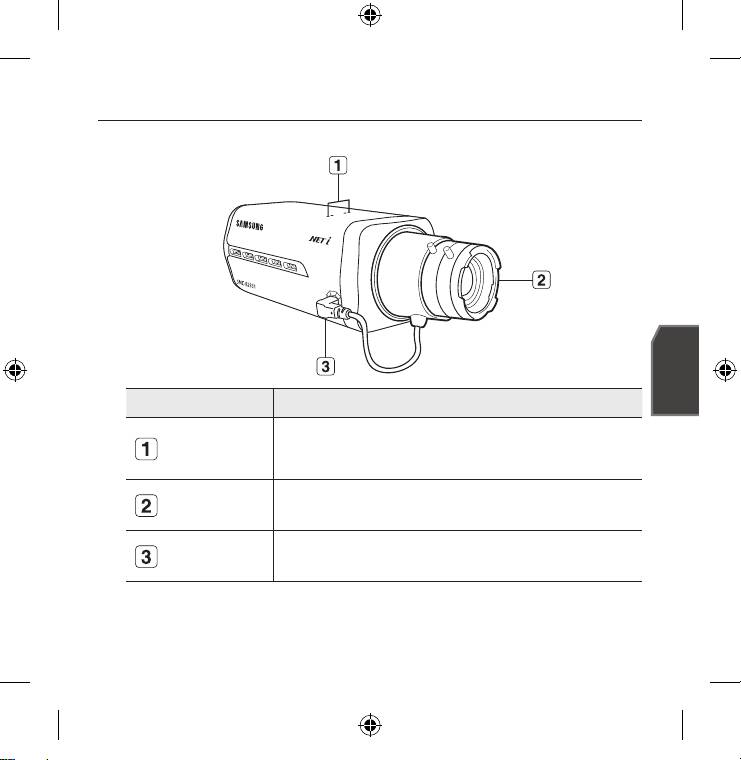

Lato anteriore
Voce Descrizione
Fori (per montaggio)
Sono utilizzati quando la videocamera viene montata sulla staffa fissando
supporto
l'adattatore del supporto videocamera (di montaggio) con la staffa.
videocamera
Obiettivo a diaframma
È installato sull'adattatore dell'obiettivo.
automatico (opzionale)
Connettore dell'obiettivo
È utilizzato per l'alimentazione e l'emissione del segnale per il controllo del
a diaframma automatico
diaframma dell'obiettivo.
Pulire delicatamente la superficie sporca dell'obiettivo con una cartina per obiettivi o con un panno
M
inumidito con etanolo.
SNC-B2331-ITA-QG.indd 3 2009-08-20 오전 11:37:45

4
Lato posteriore
Voce Descrizione
Porta di uscita video
Porta di uscita del segnale video collegata al monitor.
ON: La videocamera è accesa e collegata correttamente alla rete.
Lampeggio: Durante l'impostazione del DDNS, in caso di un errore di
SYSTEM
impostazione oppure quando la connessione di rete è instabile
Spia del sistema e
di alimentazione
OFF: Quando il sistema viene riavviato oppure disattivato
ON: Quando l'apparecchio è acceso
POWER
OFF: Quando l'apparecchio è spento
Ripristina le impostazioni predefinite della videocamera. Tenere premuto questo tasto per
Tasto Reset
circa 3 secondi per spegnere l'indicatore di sistema e riavviare il sistema.
SYSTEM POWER
VIDEO
RESET
1 2 3 4 5
NETWORK
1,2 : ALARM IN 1,2
ACT
LINK
AC 24V
3 : GND
4,5 : ALARM OUT 1,2
GND
DC 12V
SNC-B2331-ITA-QG.indd 4 2009-08-20 오전 11:37:45

Italiano
5
Porta di alimentazione
È utilizzata per collegare il cavo di alimentazione.
Porta Rete È utilizzata per collegare il cavo Rete.
ALARM
È utilizzata per collegare il segnale di ingresso allarme.
IN 1,2
Porta I/O
GND È utilizzata per il collegamento a massa.
ALARM
È utilizzata per collegare il segnale di uscita allarme.
OUT 1,2
MONTAGGIO DELL'OBIETTIVO
Prima di procedere scollegare l'alimentazione.
Montaggio dell'obiettivo CS
Ruotare l'obiettivo CS opzionale in senso orario per inserirlo.
Obiettivo CS
SNC-B2331-ITA-QG.indd 5 2009-08-20 오전 11:37:45

6

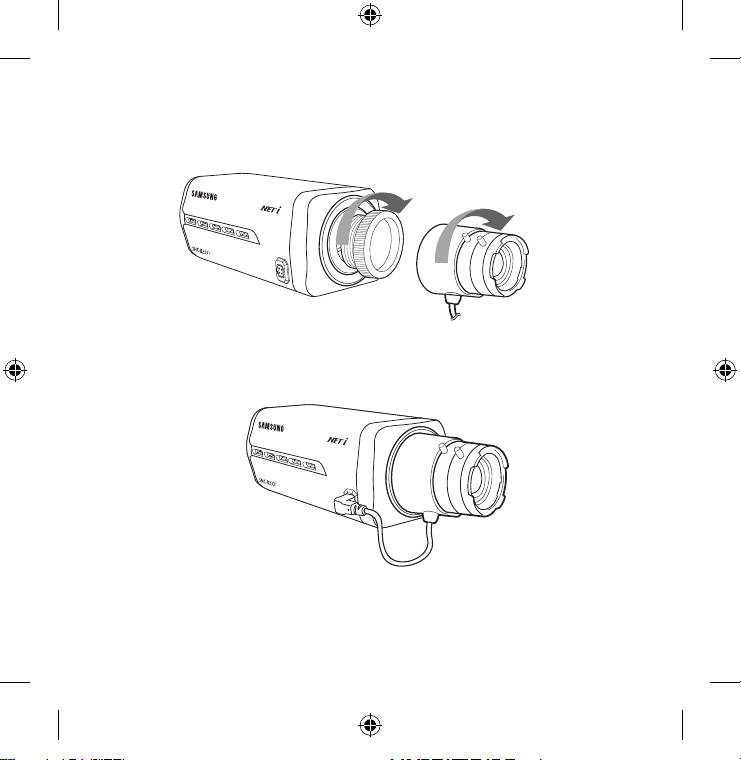

Montaggio dell'obiettivo C
Ruotare l'adattatore per montaggio C in senso orario per inserirlo e fare lo stesso con
l'obiettivo C.
Obiettivo C
Collegamento del connettore dell'obiettivo a diaframma automatico
Inserire il connettore dell'obiettivo nel foro della videocamera corrispondente.
Messa a fuoco
Per controllare lo zoom e la messa a fuoco ruotare l'obiettivo a sinistra o a destra in modo da
visualizzare il soggetto in modo chiaro e nitido.
SNC-B2331-ITA-QG.indd 6 2009-08-20 오전 11:37:46

Italiano
7

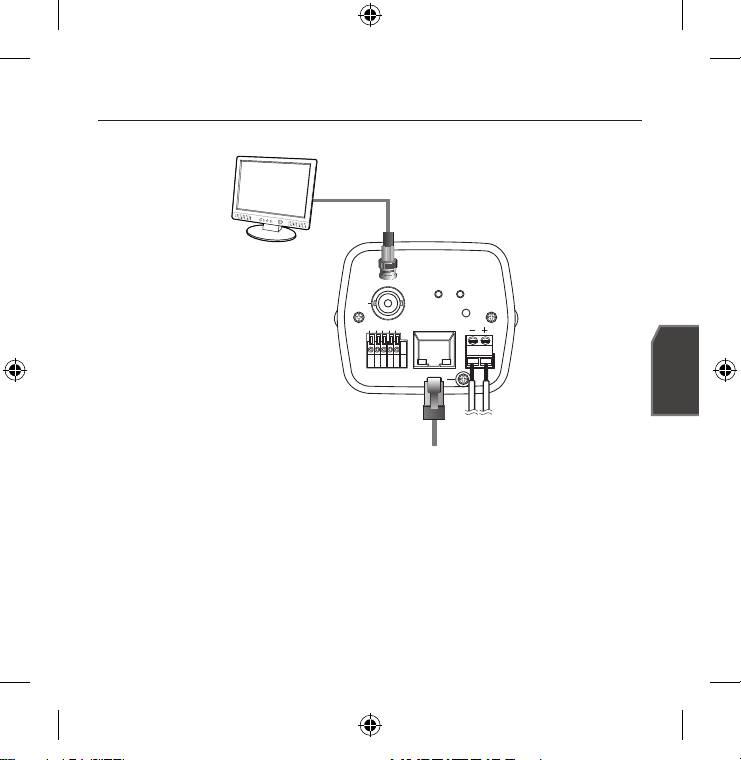

COLLEGAMENTO CON ALTRI DISPOSITIVI
Collegamento al monitor
Collegare la porta [VIDEO] della videocamera alla porta di ingresso video del monitor.
Connessione Rete
Collegare il cavo Rete alla rete locale o a Internet.
SYSTEM POWER
VIDEO
RESET
1 2 3 4 5
NETWORK
1,2 : ALARM IN 1,2
ACT
LINK
AC 24V
3 : GND
4,5 : ALARM OUT 1,2
GND
DC 12V
Monitor
Alimentazione
Rete
SNC-B2331-ITA-QG.indd 7 2009-08-20 오전 11:37:47

8
Alimentazione
Utilizzare il cacciavite per collegare ogni linea del cavo di alimentazione alla porta della
videocamera corrispondente.
Fare attenzione a non invertire la polarità quando si collega il cavo di alimentazione.
J
Si può anche utilizzare un router PoE (Power over Ethernet) per alimentare la videocamera.
IMPOSTAZIONE DELL’IP STATICO
Configurazione manuale della rete

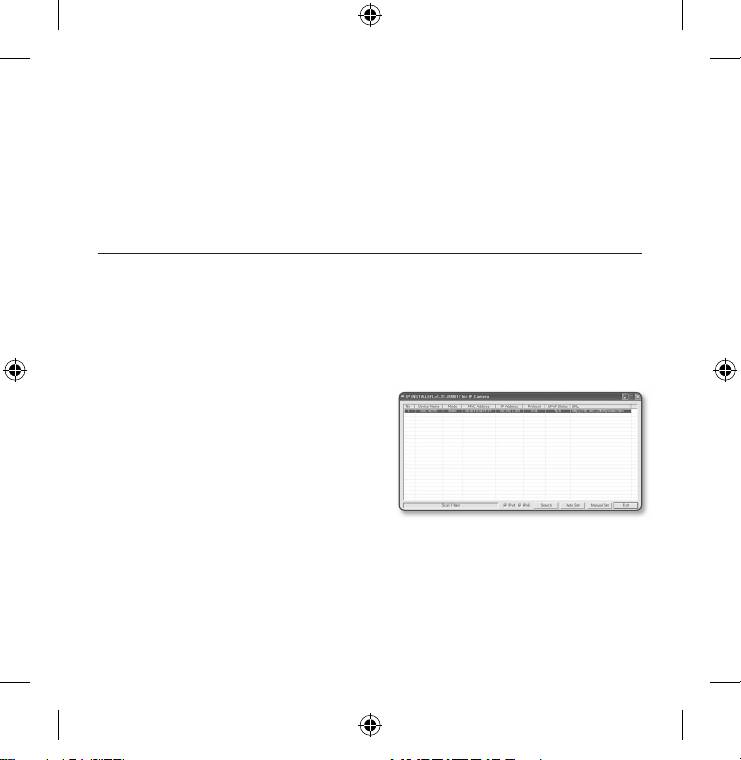

Eseguire <IP Installer.exe> per visualizzare l'elenco di ricerca delle videocamera
Al primo avvio sia [Auto Set] che [Manual Set] sono disattivati.
Nelle videocamere trovate con impostazione IPv6, questi tasti sono disabilitati dato che le
M
videocamere non supportano questa funzione.
1.
Selezionare una videocamera dell'elenco di ricerca.
Cercare l'indirizzo MAC (Ethernet) posto
sulla parte posteriore della videocamera.
I tasti [Auto Set] e [Manual Set] sono
entrambi attivati.
2.

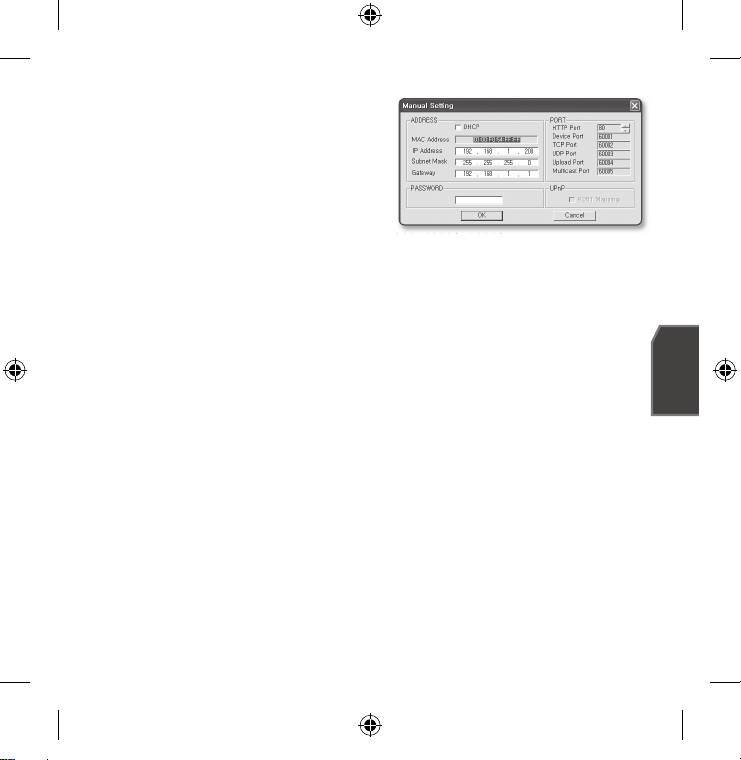

Fare clic su [Manual Set].
Viene visualizzata la fi nestra di dialogo
IMPOSTAZIONE MANUALE.Vengono
visualizzati i valori predefi niti della videocamera <IP Address>, <Subnet Mask>,
<Gateway> e <HTTP Port>.
La <PASSWORD> predefi nita è 4321.
3.
Nel riquadro <ADDRESS> inserire le informazioni necessarie.
MAC (Ethernet) Address (Indirizzo): L'indirizzo MAC (Ethernet) della videocamera a cui
può essere applicato viene impostato automaticamente in modo da non dover essere
inserito manualmente.
SNC-B2331-ITA-QG.indd 8 2009-08-20 오전 11:37:47

Italiano
9
4.
Inserire le informazioni necessarie nel
riquadro <PORT>.
HTTP Port : È utilizzata per accedere
alla videocamera utilizzando il browser
Internet (impostazione predefi nita: 80).
Utilizzare il pulsante di selezione per
modifi care il valore della porta HTTP.
Il valore di partenza della porta è 80 e
aumenta o diminuisce di 6 unità come 10000, 10006, 10012.
Device Port : È utilizzata per controllare il trasferimento del segnale video
(impostazione predefi nita: 60001 (TCP)).
TCP Port : Porta di trasferimento del segnale video che utilizza i protocolli TCP
(impostazione predefi nita: 60002(TCP)).
UDP Port : Porta di trasferimento del segnale video che utilizza il metodo UDP
Unicast (impostazione predefi nita: 60003 (UDP)).
Upload Port : Utilizzata per aggiornare il fi rmware del software (impostazione predefi nita:
60004 (TCP)).
Multicast Port : Porta di trasferimento del segnale video che utilizza il metodo UDP
Multicast (impostazione predefi nita: 60005(UDP)).
5.
Inserire la password.
Questa è la password di accesso per l'utente "root" che accede alla videocamera.
La password predefi nita è "4321".
6.
Fare clic su [OK].
La confi gurazione manuale della rete viene completata.
7.
Al termine dell'impostazione manuale, compreso l'<IP>, la videocamera viene riavviata.
aumenta o diminuisce di 6 unità come 10000, 10006, 10012.
SNC-B2331-ITA-QG.indd 9 2009-08-20 오전 11:37:48

10
Configurazione automatica della rete
Eseguire <IP Installer.exe> per visualizzare l'elenco di ricerca delle videocamera
Al primo avvio sia [Auto Set] che [Manual Set] sono disattivati.
Nelle videocamere trovate con impostazione IPv6, questi tasti sono disabilitati dato che le
M
videocamere non supportano questa funzione.
1.
Selezionare una videocamera dell'elenco di
ricerca.
Cercare l'indirizzo MAC (Ethernet) posto
sulla parte posteriore della videocamera.
I tasti [Auto Set] e [Manual Set] sono
entrambi attivati.
2.
Fare clic su [Auto Set].
Viene visualizzata la fi nestra di dialogo
PROG AUTO.
<IP Address>, <Subnet Mask> e <Gateway> vengono impostati automaticamente.
3.
Inserire la password.
Questa è la password di accesso
per l'utente "root" che accede alla
videocamera.
La password predefi nita è "4321".
4.
Fare clic su [OK].
La confi gurazione automatica della rete
viene completata.
5.
La videocamera completa
automaticamente la confi gurazione della
rete e viene riavviata.
SNC-B2331-ITA-QG.indd 10 2009-08-20 오전 11:37:48

Italiano
11

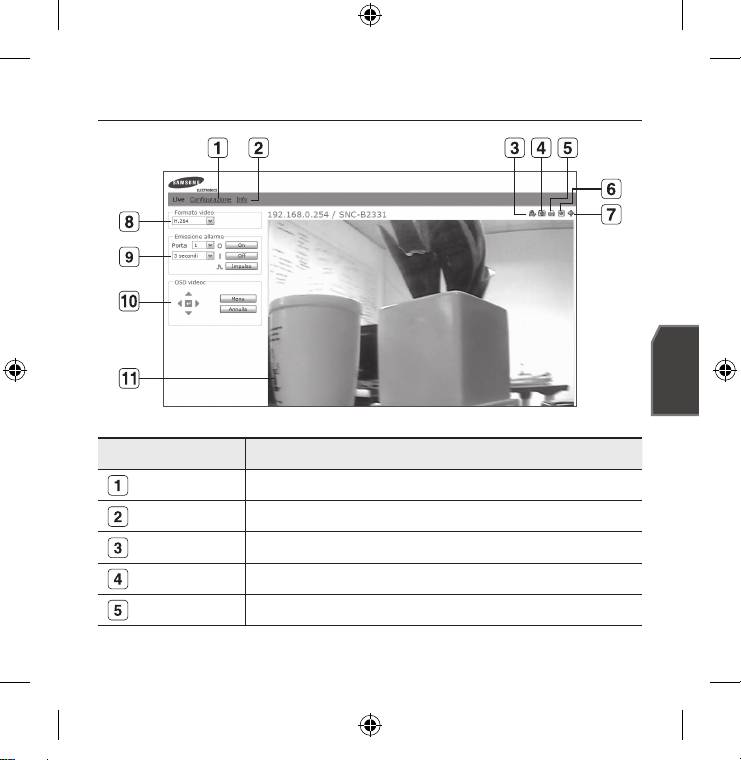

USO DELLA SCHERMATA LIVE
Voce Descrizione
Configurazione Passa alla schermata di configurazione.
Info
È possibile controllare la versione del firmware, il numero di serie e le informazioni del costruttore.
Reset allarme
Ripristina l'icona Allarme (le icone di allarme e movimento scompaiono).
Cattura Salva l'istantanea come file immagine in formato .jpeg o .bmp.
Stampa Stampa l'immagine corrente.
SNC-B2331-ITA-QG.indd 11 2009-08-20 오전 11:37:48

Registr. Salva l'istantanea come file video in formato .avi.
Schermo intero Visualizza la schermata live a schermo intero .
È possibile impostare il formato (MJPEG, H.264/MPEG4) per i file video.
Formato video
Il menu di scelta rapida varia a seconda del codec specificato in <Seleziona video
H.264 & MPEG4> del visualizzatore attivo.
On: Attiva la porta di uscita allarme specificata.
Emissione allame
Off: Disattiva la porta di uscita allarme specificata.
Impulso: Attiva la porta di uscita allarme per il tempo specificato prima di disattivarla.
OSD videocamera È utilizzata per recuperare e personalizzare il menu di configurazione videocamera.
Schermata visualizzatore
Visualizza il video live sullo schermo.
12
SNC-B2331-ITA-QG.indd 12 2009-08-20 오전 11:37:48


Corretto smaltimento del prodotto
(rifiuti elettrici ed elettronici)
(Applicabile nell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata)
Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici
(quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti domestici al termine del ciclo di vita.
Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a
separare il prodotto e i suddetti accessori da altri tipi di rifiuti e di riciclarli in maniera responsabile per favorire il riutilizzo
sostenibile delle risorse materiali.
Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale
preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di materiali.
Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto.
Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.
SNC-B2331-ITA-QG.indd 13 2009-08-20 오전 11:37:49
