LED TV

User Manual

imagine the possibilities

Thank you for purchasing this Samsung product.

To receive more complete service, please register

your product at

www.samsung.com/register

Model _____________ Serial No. _____________

E-MANUAL

© 2011 Samsung Electronics Co., Ltd. All rights reserved.

Contact SAMSUNG WORLDWIDE

If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care centre.

Country

Customer Care Centre

Web Site

ALBANIA

42 27 5755

-

AUSTRIA

0810 - SAMSUNG (7267864, € 0.07/min)

www.samsung.com

BELGIUM

02-201-24-18

www.samsung.com/be (Dutch)

www.samsung.com/be_fr (French)

BOSNIA

05 133 1999

-

BULGARIA

07001 33 11

www.samsung.com

CROATIA

062 SAMSUNG (062 726 7864)

www.samsung.com

CZECH

800 - SAMSUNG (800-726786)

www.samsung.com

Samsung Zrt., česká organizační složka, Oasis Florenc, Sokolovská394/17, 180 00, Praha 8

DENMARK

70 70 19 70

www.samsung.com

FINLAND

030 - 6227 515

www.samsung.com

FRANCE

01 48 63 00 00

www.samsung.com

GERMANY

01805 - SAMSUNG(726-7864 € 0,14/Min)

www.samsung.com

GREECE

"1. Για προϊόντα πληροφορικής και κινητής τηλεφωνίας

  Από σταθερό 80111-SAMSUNG (80111 7267864), αστική χρέωση

  Από κινητό 210 6897691

2. Για φωτογραφικές μηχανές, βιντεοκάμερες, τηλεοράσεις & οικιακές

συσκευές

  Από κινητό και σταθερό 2106293100"

www.samsung.com

HUNGARY

06-80-SAMSUNG(726-7864)

www.samsung.com

ITALIA

800-SAMSUNG(726-7864)

www.samsung.com

KOSOVO

+381 0113216899

-

LUXEMBURG

 261 03 710

www.samsung.com

MACEDONIA

023 207 777

-

MONTENEGRO

020 405 888

-

NETHERLANDS

0900-SAMSUNG (0900-7267864) (€ 0,10/Min)

www.samsung.com

NORWAY

815-56 480

www.samsung.com

POLAND

0 801 1SAMSUNG(172678)  /  022-607-93-33

www.samsung.com

PORTUGAL

80820-SAMSUNG(726-7864)

www.samsung.com

RUMANIA

"1. 08010 SAMSUNG (72678) – doar din reţeaua Romtelecom, tarif local;

2. 021.206.01.10 – din orice reţea, tarif normal "

www.samsung.com

SERBIA

0700 Samsung (0700 726 7864)

www.samsung.com

SLOVAKIA

0800-SAMSUNG(726-7864)

www.samsung.com

SPAIN

902 - 1 - SAMSUNG (902 172 678)

www.samsung.com

SWEDEN

0771 726 7864 (SAMSUNG)

www.samsung.com

SWITZERLAND

0848 - SAMSUNG(7267864,  CHF 0.08/min)

www.samsung.com/ch

www.samsung.com/ch_fr/(French)

U.K

0330 SAMSUNG (7267864)

www.samsung.com

EIRE

0818 717100

www.samsung.com

LITHUANIA

8-800-77777

www.samsung.com

LATVIA

8000-7267

www.samsung.com

ESTONIA

800-7267

www.samsung.com

TURKEY

444 77 11

www.samsung.com

BN68-03729G

BN68-03729G-00

L

E

D

 T

V

 User Manual

[UD5800-BT]BN68-03729G.indb   1

2011-5-3   15:45:00

English - 2

For more information on how to use the e-Manual (P. 13)

Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance.

Product design and specifications may be changed without notice.

Important Warranty Information Regarding Television Format Viewing

1.

Functionalities related to Digital TV (DVB) are only available in countries/areas where DVB-T (MPEG2 and MPEG4 AVC) digital terrestrial

signals are broadcasted or where you are able to access to a compatible DVB-C (MPEG2 and MPEG4 AAC) cable-TV service. Please check

with your local dealer the possibility to receive DVB-T or DVB-C signal.

2.

DVB-T is the DVB European consortium standard for the broadcast transmission of digital terrestrial television and DVB-C is that for the broadcast

transmission of digital TV over cable. However, some differentiated features like EPG (Electric Programme Guide), VOD (Video On Demand) and so

on, are not included in this specification. So, they cannot be workable at this moment.

3.

Although this TV set meets the latest DVB-T and DVB-C standards, as of [August, 2008], the compatibility with future DVB-T digital terrestrial

and DVB-C digital cable broadcasts cannot be guaranteed.

4.

Depending on the countries/areas where this TV set is used some cable-TV providers may charge an additional fee for such a service and

you may be required to agree to terms and conditions of their business.

5.

Some Digital TV functions might be unavailable in some countries or regions and DVB-C might not work correctly with some cable service

providers.

6.

For more information, please contact your local Samsung customer care centre.

✎

The reception quality of TV may be affected due to differences in broadcasting method between the countries. Please check the TV

performance in the local SAMSUNG Authorized Dealer, or the Samsung Call Centre whether it can be improved by reconfiguring TV

setting or not.

Still image warning

Avoid displaying still images (like jpeg picture files) or still image element (like TV programme logo, panorama or 4:3 image format, stock or news

bar at screen bottom etc.) on the screen. Constant displaying of still picture can cause ghosting of LED screen, which will affect image quality. To

reduce risk of this effect, please follow below recommendations:

•  Avoid displaying the same TV channel for long periods.

•  Always try do display any image on full screen, use TV set picture format menu for best possible match.

•  Reduce brightness and contrast values to minimum required to achieve desired picture quality, exceeded values may speed up the burnout

process.

•  Frequently use all TV features designed to reduce image retention and screen burnout, refer to proper user manual section for details.

Securing the Installation Space

Keep the required distances between the product and other objects (e.g. walls) to ensure proper ventilation.

Failing to do so may result in fire or a problem with the product due to an increase in the internal temperature of the product.

✎

When using a stand or wall-mount, use parts provided by Samsung Electronics only.

•  If you use parts provided by another manufacturer, it may result in a problem with the product or an injury due to the product falling.

✎

The appearance may differ depending on the product.

✎

Be careful when you contact the TV because some parts can be somewhat hot.

Installation with a stand.

Installation with a wall-mount.

10 cm

10 cm

10 cm

10 cm

10 cm

10 cm

10 cm

Correct Disposal of This Product (Waste Electrical & Electronic Equipment)

(Applicable in the European Union and other European countries with separate collection systems)

This marking on the product, accessories or literature indicates that the product and its electronic accessories (e.g. charger, headset,

USB cable) should not be disposed of with other household waste at the end of their working life. To prevent possible harm to

the environment or human health from uncontrolled waste disposal, please separate these items from other types of waste and

recycle them responsibly to promote the sustainable reuse of material resources. Household users should contact either the retailer

where they purchased this product, or their local government office, for details of where and how they can take these items for

environmentally safe recycling. Business users should contact their supplier and check the terms and conditions of the purchase

contract. This product and its electronic accessories should not be mixed with other commercial wastes for disposal.

Correct disposal of batteries in this product

(Applicable in the European Union and other European countries with separate battery return systems)

This marking on the battery, manual or packaging indicates that the batteries in this product should not be disposed of with other

household waste at the end of their working life. Where marked, the chemical symbols Hg, Cd or Pb indicate that the battery contains

mercury, cadmium or lead above the reference levels in EC Directive 2006/66. If batteries are not properly disposed of, these

substances can cause harm to human health or the environment. To protect natural resources and to promote material reuse, please

separate batteries from other types of waste and recycle them through your local, free battery return system.

[UD5800-BT]BN68-03729G.indb   2

2011-5-3   15:45:01

English - 3

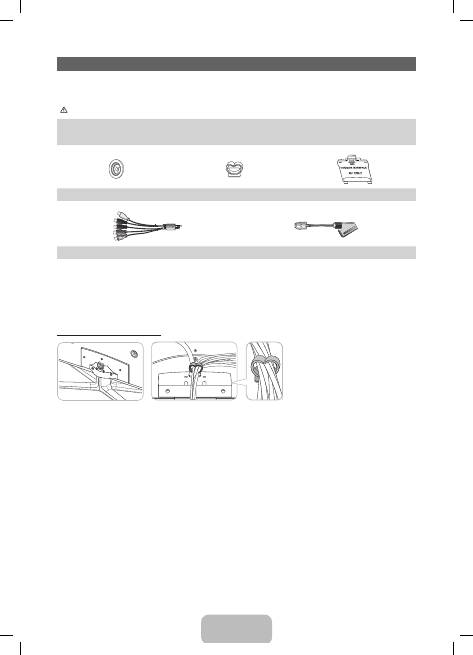

Accessories

✎

Please make sure the following items are included with your TV. If any items are missing, contact your dealer.

✎

The items’ colours and shapes may vary depending on the models.

✎

Cables not included in the package contents can be purchased separately.

CAUTION: INSERT SECURELY LEST SHOULD BE DETACHED IN SET

y

Remote Control & Batteries (AAA x 2)

y

Owner’s Instructions

y

Warranty Card / Safety Guide (Not available in some locations)

y

Power Cord

y

Cleaning Cloth

y

Holder Ring (4EA)

y

Holder-Wire Stand

y

CI Card Adapter

y

Component / AV Adapter

y

Scart Adapter

✎

An administration fee may be charged if either

(a) an engineer is called out at your request and there is no defect in the product

(i.e. where you have failed to read this user manual)

(b) you bring the unit to a repair centre and there is no defect in the product

(i.e. where you have failed to read this user manual).

✎

The amount of such administration charge will be advised to you before any work or home visit is carried out.

Assembling the Holder-Wire stand

[UD5800-BT]BN68-03729G.indb   3

2011-5-3   15:45:03

English - 4

Viewing the Control Panel

✎

The product colour and shape may vary depending on the model.

Control Panel (TV Rear)

Remote control sensor

It is operating when pressing the buttons on remote control in the direction of the

remote control sensor of TV.

Power Indicator

Blinks and turns off when the power is on and lights up in standby mode.

E

(Source)

Toggles between all the available input sources. In the on-screen menu, use this

button as you would use the

ENTER

E

 button on the remote control.

MENU

Displays an on-screen menu, the OSD (on screen display) of your TV’s features.

Y

Adjusts the volume. In the OSD, use the

Y

 buttons as you would use the

◄

and

►

 buttons on the remote control.

z

Changes the channels. In the OSD, use the

z

 buttons as you would use

the

▼

 and

▲

 buttons on the remote control.

P

 (Power)

Turns the TV on or off.

Standby mode

Do not leave your TV in standby mode for long periods of time (when you are away on a holiday, for example). A small amount

of electric power is still consumed even when the power button is turned off. It is best to unplug the power cord.

[UD5800-BT]BN68-03729G.indb   4

2011-5-3   15:45:04

English - 5

Viewing the Remote Control

✎

This is a special remote control for the visually impaired persons and has Braille points on the Power, Channel, and

Volume buttons.

Installing batteries (Battery size: AAA)

A

B

C

D

P.MODE

SRS

E-MANUAL

AD/SUBT.

CONTENT

DUAL I-II

HDMI

Turns the TV on and off.

Displays and selects the available video

sources.

Selects the HDMI mode directly.

Returns to the previous channel.

Cuts off the sound temporarily.

Changes channels.

Displays channel lists on the screen.

Displays the EPG (Electronic Programme

Guide).

Displays information on the TV screen.

Exits the menu.

Press to directly access to channels.

Adjusts the volume.

Alternately select Teletext ON, Double,

Mix or OFF.

Displays the main on-screen menu.

Quickly select frequently used functions.

Displays the

My Downloads

,

Watch TV

and

Source

.

Returns to the previous menu.

Selects the on-screen menu items and

changes the values seen on the menu.

Buttons used in the

Channel List

,

Channel Manager

,

My Downloads

,

Network

,

 Allshare

™ menu, etc.

Use these buttons in a specific feature.

For details, refer to the e-Manual.

P.MODE

: Selects picture mode.

SRS

:  Selects the TruSurround HD mode.

DUAL I-II

: Select Dual sound mode.

E-MANUAL

:  Displays the e-Manual

guide.

P.SIZE

: Selects the picture size.

AD

:  Audio Description selection. (Not

available in some locations)

SUBT.

: Displays digital subtitles.

[UD5800-BT]BN68-03729G.indb   5

2011-5-3   15:45:05

English - 6

Connecting to an Antenna

When the TV is initially powered on, basic settings proceed automatically.

✎

Preset: Connecting the mains and antenna.

Plug & Play (Initial Setup)

When the TV is initially powered on, a sequence of on-screen prompts will assist in configuring basic settings. Press the

POWER

P

 button.

Plug & Play

 is available only when the Input source is set to TV.

✎

To return to the previous step, press the Red button.

1

Selecting a language

Press the

▲

 or

▼

 button, then press the

ENTER

E

 button.

Select the desired OSD (On Screen Display) language.

P

POWER

2

Selecting

Store Demo

 or

Home Use

Press the

◄

 or

►

 button, then press the

ENTER

E

 button.

Select the

Home Use

 mode.

Store Demo

 mode is for retail environments.

To return the unit’s settings from

Store Demo

 to

Home Use

 (standard):

Press the volume button on the TV. When the OSD volume is displayed,

press and hold

MENU

 for 5 sec.

Store Demo

 is only for shop display. If you select it, several functions are not

able to use. Please select

Home Use

 when you watch at home.

3

Selecting a country

Press the

▲

 or

▼

 button, then press the

ENTER

E

 button.

Select the appropriate country.

✎

After selecting the country in the

Country

 menu, some models may proceed with an

additional option to setup the pin number.

✎

When you input the PIN number, 0-0-0-0 is not available.

✎

The option may differ depending on country.

4

Setting the

Clock Mode

Set the

Clock Mode

 automatically or manually.

Auto

: Select the time zone (depending on the country) where you are located.

Manual

: Allows you to manually set the current date and time.

5

Selecting an antenna

Press the

▲

 or

▼

 button, then press the

ENTER

E

 button.

Select the desired broadcasting signal.

6

Selecting a channel

Press the

▲

 or

▼

 button, then press the

ENTER

E

 button.

Select the channel source to memorise. When setting the antenna source to

Cable

, a step

appears allowing you to assign numerical values (channel frequencies) to the channels. For more

information, refer to

Channel

→

Auto Tuning

.

Press the

ENTER

E

 button at any time to interrupt the memorisation process.

7

Enjoy your TV.

Select the

Watch TV

. Press the

ENTER

E

 button.

✎

If you select the

Network Settings

, set the network. For more information, refer to

“Network menu” in the e-Manual.

If You Want to Reset This Feature...

Select

System

 -

Plug & Play

 (Initial Setup). Enter your 4 digit PIN number. The default PIN number is “0-0-0-0”. If you want to

change the PIN number, use the

Change PIN

 function.

You should do

Plug & Play

 (

MENU

 →

System

) again at home although you did in shop.

✎

If you forget the PIN code, press the remote control buttons in the following sequence in Standby mode, which resets

the PIN to “0-0-0-0”:

MUTE

→

 8

→

 2

→

 4

→

POWER

 (on).

VHF/UHF Antenna

Cable

or

TV Rear Panel

[UD5800-BT]BN68-03729G.indb   6

2011-5-3   15:45:06

English - 7

Connecting to an AV devices

¦

Available devices: DVD, Blu-ray player, HD cable box, HD STB (Set-Top-Box) satellite

receiver, VCR, Digital Audio System, Amplifier, DVD Home Theatre, PC

HDMI OUT

DVI OUT

AUDIO OUT

R-AUDIO-L

HDMI, HDMI/DVI connection

Using an HDMI cable or HDMI to DVI Cable (up to 1080p)

✎

HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN

x

For better picture and audio quality, connect to a digital device using an HDMI cable.

x

An HDMI cable supports digital video and audio signals, and does not require an audio cable.

– To connect the TV to a digital device that does not support HDMI output, use an HDMI/DVI and audio cables.

x

The picture may not display normally (if at all) or the audio may not work if an external device that uses an older

version of HDMI mode is connected to the TV. If such a problem occurs, ask the manufacturer of the external

device about the HDMI version and, if out of date, request an upgrade.

x

Be sure to use an HDMI cable with a thickness of 14 mm or less.

x

Be sure to purchase a certified HDMI cable. Otherwise, the picture may not display or a connection error may

occur.

x

A basic high-speed HDMI cable or one with ethernet is recommended. This product does not support the

ethernet function via HDMI.

[UD5800-BT]BN68-03729G.indb   7

2011-5-3   15:45:07

English - 8

AUDIO OUT

R-AUDIO-L

VIDEO OUT

AUDIO OUT

R-AUDIO-L

P

R

P

B

Y

COMPONENT OUT

W

R

G

R

B

W

R

G

R

B

R

W

R

W

EXT

Y

Y

Component connection

AV connection

SCART connection

Using a Component (up to 1080p) or Audio/Video (480i only) and Scart Cable

✎

In

Ext.

mode, DTV Out supports MPEG SD Video and Audio only.

✎

To obtain the best picture quality, the Component connection is recommended over the A/V connection.

[UD5800-BT]BN68-03729G.indb   8

2011-5-3   15:45:08

English - 9

Connecting to a PC and Audio device

¦

Available devices: Digital Audio System, Amplifier, DVD Home Theatre

OPTICAL

Audio connection

Headphones connection

Using an Optical (Digital) Cable or Headphone Connection

✎

DIGITAL AUDIO OUT (OPTICAL)

x

When a digital audio system is connected to the

DIGITAL AUDIO OUT (OPTICAL)

 jack, decrease the volume of

both the TV and the system.

x

5.1 CH (channel) audio is available when the TV is connected to an external device supporting 5.1 CH.

x

When the receiver (home theatre) is set to on, you can hear sound output from the TV’s optical jack. When the TV

is receiving a DTV signal, the TV will send 5.1 CH sound to the home theatre receiver. When the source is a digital

component such as a DVD / Blu-ray player / cable box / STB (Set-Top-Box) satellite receiver and is connected to

the TV via HDMI, only 2 CH audio will be heard from the home theatre receiver. If you want to hear 5.1 CH audio,

connect the digital audio out jack from your DVD / Blu-ray player / cable box / STB satellite receiver directly to an

amplifier or home theatre.

✎

Headphones

H

: You can connect your headphones to the headphones output on your set. While the headphones

are connected, the sound from the built-in speakers will be disabled.

x

Sound function may be restricted when connecting headphones to the TV.

x

Headphone volume and TV volume are adjusted separately.

[UD5800-BT]BN68-03729G.indb   9

2011-5-3   15:45:09

English - 10

Display Modes (D-Sub and HDMI/DVI Input)

Optimal resolution is 1920 X 1080 @ 60 Hz.

Mode

Resolution

Horizontal Frequency

(KHz)

Vertical Frequency (Hz) Pixel Clock Frequency (MHz) Sync Polarity (H / V)

IBM

640 x 350

31.469

70.086

25.175

+/-

720 x 400

31.469

70.087

28.322

-/+

MAC

640 x 480

35.000

66.667

30.240

-/-

832 x 624

49.726

74.551

57.284

-/-

1152 x 870

68.681

75.062

100.000

-/-

VESA DMT

640 x 480

31.469

59.940

25.175

-/-

640 x 480

37.861

72.809

31.500

-/-

640 x 480

37.500

75.000

31.500

-/-

800 x 600

37.879

60.317

40.000

+/+

800 x 600

48.077

72.188

50.000

+/+

800 x 600

46.875

75.000

49.500

+/+

1024 x 768

48.363

60.004

65.000

-/-

1024 x 768

56.476

70.069

75.000

-/-

1024 x 768

60.023

75.029

78.750

+/+

1152 x 864

67.500

75.000

108.000

+/+

1280 x 1024

63.981

60.020

108.000

+/+

1280 x 1024

79.976

75.025

135.000

+/+

1280 x 800

49.702

59.810

83.500

-/+

1280 x 800

62.795

74.934

106.500

-/+

1280 x 960

60.000

60.000

108.000

+/+

1360 x 768

47.712

60.015

85.500

+/+

1440 x 900

55.935

59.887

106.500

-/+

1440 x 900

70.635

74.984

136.750

-/+

1680 x 1050

65.290

59.954

146.250

-/+

VESA DMT / DTV

CEA

1920 x 1080p

67.500

60.000

148.500

+/+

✎

✎

NOTE

x

For HDMI/DVI cable connection, you must use the

HDMI IN 1(DVI)

 jack.

x

The interlace mode is not supported.

x

The set might operate abnormally if a non-standard video format is selected.

x

Separate and Composite modes are supported. SOG(Sync On Green) is not supported.

¦

Using an HDMI cable or HDMI to DVI Cable / a D-sub Cable

✎

Connecting through the HDMI cable may not be supported depending on the PC.

✎

An HDMI cable supports digital video and audio signals, and does not require an audio cable.

AUDIO OUT

AUDIO OUT

DVI OUT

PC OUT

HDMI OUT

PC connection

[UD5800-BT]BN68-03729G.indb   10

2011-5-3   15:45:12

English - 11

Changing the Input Source

¦

Source List

Use to select TV or other external input sources such as DVD / Blu-ray players / cable box / STB satellite receiver

connected to the TV.

■

TV / Ext. / PC / AV / Component / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

✎

In the Source List, connected inputs will be highlighted.

✎

If you want to see connected devices only, move to

Connected

 using

◄

 or

►

 button.

✎

Ext.

and

 PC

 always stay activated.

✎

If the connected external devices are not highlighted, press the red button. The TV will search for connected

devices.

How to use Edit Name

In the Source, press the

TOOLS

 button, and then you can set an external input sources name you want.

■

VCR / DVD / Cable STB / Satellite STB / PVR STB / AV Receiver / Game / Camcorder / PC / DVI PC / DVI Devices / TV / IPTV / Blu-ray /

HD DVD / DMA

: Name the device connected to the input jacks to make your input source selection easier.

✎

When connecting a PC to the

HDMI IN 1(DVI)

 port with HDMI cable, you should set the TV to

PC

 mode under

Edit Name

.

✎

When connecting a PC to the

HDMI IN 1(DVI)

 port with HDMI to DVI cable, you should set the TV to

DVI PC

 mode under

Edit Name

.

✎

When connecting an AV devices to the

HDMI IN 1(DVI)

 port with HDMI to DVI cable, you should set the TV to

DVI Devices

 mode under

Edit Name

.

Information

You can see detailed information about the selected external device.

✎

For best cable connection to this product, be sure to use cables with a maximum thickness as below:

x

Maximum thickness - 0.55 inches (14mm)

Connecting to a COMMON INTERFACE slot

Attaching the CI Card Adaptor

Attach the adapter as shown in the right.

To connect the CI CARD Adapter, follow these steps.

✎

Make sure that you attach the adaptor before you mount the TV on a wall.

1.

Insert the CI CARD Adapter into the two holes on the product

1

.

✎

Please find the two holes on the rear of the TV. The two holes are beside the

COMMON

INTERFACE

 port.

✎

Press it firmly at center of adapter to ensure it is fully lock.

2.

Connect the CI CARD Adapter into the

COMMON INTERFACE

 port.

3.

Insert the “CI or CI+ CARD”.

Using the “CI or CI+ CARD”

To watch paid channels, the “CI or CI+ CARD” must be inserted.

y

If you do not insert the “CI or CI+ CARD,” some channels will display the message “Scrambled

Signal”.

y

The pairing information containing a telephone number, the “CI or CI+ CARD” ID the Host ID and other

information will be displayed in about 2~3 minutes. If an error message is displayed, please contact

your service provider.

y

When the configuration of channel information has finished, the message “Updating Completed” is

displayed, indicating the channel list is updated.

✎

NOTE

x

You must obtain a “CI or CI+ CARD” from a local cable service provider.

x

When removing the “CI or CI+ CARD”, carefully pull it out with your hands since dropping the “CI or CI+ CARD” may cause damage

to it.

x

Insert the “CI or CI+ CARD” in the direction marked on the card.

x

The location of the

COMMON INTERFACE

 slot may be different depending on the model.

x

“CI or CI+ CARD” is not supported in some countries and regions; check with your authorized dealer.

x

If you have any problems, please contact a service provider.

x

Insert the “CI or CI+ CARD” that supports the current antenna settings. The screen will be distorted or will not be seen.

[UD5800-BT]BN68-03729G.indb   11

2011-5-3   15:45:14

English - 12

Network Connection

Network Connection - Wireless

You can connect your TV to your LAN through a standard wireless router or modem. To connect wirelessly, you must first

attach a “Samsung Wireless LAN Adapter” (WIS09ABGN, WIS09ABGN2, WIS10ABGN - sold separately) to either the USB 1

(HDD) or USB 2 port on the back of your TV. See the illustration below.

The LAN Port on the Wall

LAN Cable

Wireless IP sharer

(wireless router having

DHCP server)

Samsung Wireless

LAN Adapter

TV Side Panel

Samsung’s Wireless LAN adapter is sold separately and is offered by select retailers and Ecommerce sites. Samsung’s

Wireless LAN adapter supports the IEEE 802.11a/b/g and n communication protocols. Samsung recommends using IEEE

802.11n. When you play video over a network connection, the video may not be played smoothly.

Most wireless network systems incorporate a security system that requires devices that access the network through an access

point or wireless router (typically a wireless IP Sharer) to transmit an encrypted security code called an access key.

If Pure High-throughput (Greenfield) 802.11n mode is selected and the Encryption type is set to WEP, TKIP or TKIP AES

(WPS2Mixed) for your wireless router, Samsung TVs will not support a connection in compliance with new Wi-Fi certification

specifications.

Network Connection - Wired

There are two main ways to connect your TV to your network using cable, depending on your network setup. They are

illustrated below:

The Modem Port on the Wall

TV Rear Panel

LAN Cable

Modem Cable

External Modem

(ADSL / VDSL / Cable TV)

The LAN Port on the Wall

TV Rear Panel

LAN Cable

✎

A network speed of lower than 10 Mbps is not supported.

[UD5800-BT]BN68-03729G.indb   12

2011-5-3   15:45:16

English - 13

How to use the e-Manual

Screen Display

1

4

5

6

2

3

Basic Features

Picture Menu

Sound Menu

}

 Index

E

 Enter

e

 Exit

1

Currently displayed video, TV programme, etc.

2

The category list. Press

◄

 or

►

 button to select

category you want.

3

Displays the sub-menu list. Use the arrow

buttons on your remote to move the cursor. Press

ENTER

E

 button to select the sub-menu you

want.

4

}

 Blue (

Index

): Displays the index screen.

5

E

 Enter

: Selects a category or sub-menu.

6

e

 Exit

: Exit the

e-Manual

.

How to toggle between an e-Manual topic and the corresponding OSD menu(s).

Pic

tur

e

Picture Mode

: Standard

►

Backlight

: 7

Contrast

: 95

Brightness

: 45

Sharpness

: 50

Colour

: 50

Tint (G/R)

: G50/R50

Screen Adjustment

E-MANUAL

a

Try Now

Basic Features > Picture Menu (3/17)

a

 Try Now

b

 Home

{

 Zoom

}

 Index

L

 Page

e

 Exit

✎

This function is not enabled in some menus.

Method 1

Method 2

1.

If you want to use the menu that corresponds to an

e-Manual

 topic, press the red button to select

Try Now

.

2.

To return to the

e-Manual

 screen, press the

E-MANUAL

button.

1.

Press the

ENTER

E

 button when a topic is displayed.

“

Are you sure?

” appears. Select

Yes,

 and then press the

ENTER

E

 button. The OSD window appears.

2.

To return to the

e-Manual

 screen, press the

E-MANUAL

button.

E-MANUAL

You can find instructions about your TV’s features in the

e-Manual

 in your TV. To

use, press the

E-MANUAL

 button on your remote. Move the cursor using the up/

down/right/left buttons to highlight a category, then a topic, and then press the

ENTER

E

 button. The e-Manual displays the page you want to see.

You can also access it through the menu:

O

MENU

m

→

Support

→

e-Manual

→

ENTER

E

✎

To return to the

e-Manual

 main menu, press the

E-MANUAL

 button on the remote.

✎

You cannot use

Try Now

 directly if the TV is set to an external input source.

[UD5800-BT]BN68-03729G.indb   13

2011-5-3   15:45:20

English - 14

Viewing the Contents

Basic Features > Picture Menu (3/17)

2

3

4

5

a

 Try Now

b

 Home

{

 Zoom

}

 Index

L

 Page

e

 Exit

1

1

Contents Area: Contains the topic contents, if you

selected a sub-menu. To move previous or next

page, press the

◄

 /

►

 button.

2

Try Now

: Displays the OSD menu that corresponds

to the topic. To return to the

e-Manual

 screen,

press the

E-MANUAL

 button.

3

Home

: Moves to the

e-Manual

 home screen.

4

Zoom

: Magnifies a screen. You can scroll through

the magnified screen by using

▲

 /

▼

 buttons.

5

L

 (

Page

): Moves to previous or next page.

Using the Zoom mode

U

Move

R

 Return

Select the

Zoom

, and then press

ENTER

E

 to magnify

the screen. You can scroll through the magnified screen

by using the

▲

 or

▼

 buttons.

✎

To return to the screen to normal size, press the

RETURN

  button.

How to search for a topic on the index page

✎

This function may not be supported depending on the language.

1.

If you want to search a keyword, press the blue button to select

Index

.

2.

Press the

◄

 or

►

 button to select a character order you want.

3.

Press the

▲

 or

▼

 button to select a keyword you want to see, and then press the

ENTER

E

 button.

4.

You can view the corresponding e-Manual instruction screen.

✎

To close the

Index

 screen, press the

RETURN

 button.

[UD5800-BT]BN68-03729G.indb   14

2011-5-3   15:45:23

English - 15

Installing the Wall Mount

The wall mount kit (sold separately) allows you to mount the TV on the wall.

For detailed information on installing the wall mount, see the instructions provided with the wall mount. Contact a technician for

assistance when installing the wall mount bracket.

Samsung Electronics is not responsible for any damage to the product or injury to yourself or others if you elect to install the

TV on your own.

Wall Mount Kit Specifications (VESA)

Case A. Installing the SAMSUNG Wall-Mount

Case B. Installing another company’s Wall-Mount

1

1

1

1

✎

Wall mount kit is not supplied but sold separately.

Install your wall mount on a solid wall perpendicular to the floor. When attaching to other building materials, please contact

your nearest dealer. If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.

✎

NOTE

x

Standard dimensions for wall mount kits are shown in the table below.

x

When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.

x

Do not use screws that do not comply with the VESA standard screw specifications.

x

Do not use screws longer than the standard dimension, as they may cause damage to the inside of the TV set.

x

For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ

depending on their specifications.

x

Do not fasten the screws too strongly, this may damage the product or cause the product to fall, leading to personal

injury. Samsung is not liable for these kinds of accidents.

x

Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or

the consumer fails to follow the product installation instructions.

x

Do not exceed 15 degrees tilt when mounting this TV.

Product

Family

inches

VESA Spec. (A * B)

Standard

Screw

Quantity

LED-TV

19~22

75 X 75

M4

4

27

200 X 100

32~40

200 X 200

M8

46~60

400 X 400

65~75

600 X 400

Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to electric

shock.

[UD5800-BT]BN68-03729G.indb   15

2011-5-3   15:45:25

English - 16

Troubleshooting

If the TV seems to have a problem, first try this list of possible problems and solutions. If none of these troubleshooting tips

apply, visit “www.samsung.com”, then click on Support, or call Samsung customer service centre.

Issues

Solutions and Explanations

The TV will not turn on.

•  Make sure the AC power cord is securely plugged in to the wall outlet and the TV.

•  Make sure the wall outlet is working.

•  Try pressing the

POWER

 button on the TV to make sure the problem is not the remote. If

the TV turns on, refer to “Remote control does not work” below.

There is no picture/video.

•  Check cable connections (remove and reconnect all cables connected to the TV and

external devices).

•  Set your external device’s (Cable/Set top Box, DVD, Blu-ray etc) video outputs to match

the connections to the TV input. For example, if an external device’s output is HDMI, it

should be connected to an HDMI input on the TV.

•  Make sure your connected devices are powered on.

•  Be sure to select the TV’s correct source by pressing the

SOURCE

button on the remote

control.

•  Reboot the connected device by reconnecting the device’s power cable.

The remote control does not work.

•  Replace the remote control batteries with the poles (+/–) in the right direction.

•  Clean the sensor’s transmission window on the remote.

•  Try pointing the remote directly at the TV from 5~6 feet away.

The cable/set top box remote control

doesn’t turn the TV on or off, or

adjust the volume.

•  Program the Cable/Set top box remote control to operate the TV. Refer to the Cable/Set

user manual for the SAMSUNG TV code.

✎

You can keep your TV as optimum condition to upgrade the latest firmware on web site (samsung.com -> Support ->

Downloads) by USB.

✎

This TFT LED panel uses a panel consisting of sub pixels which require sophisticated technology to produce. However,

there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the

product.

Licence

List of Features

Excellent Digital Interface & Networking: With a built-in HD digital tuner, nonsubscription HD broadcasts can be viewed without

a cable box / STB (Set-Top-Box) satellite receiver.

My Downloads

Allows you to play music files, pictures, and movies saved on a USB device.

AllShare™

AllShare™ connects your TV and compatible Samsung mobile phones/devices through a network.

Anynet+(HDMI-CEC)

Allows you to control all connected Samsung devices that support Anynet+ with your Samsung TV’s remote.

[UD5800-BT]BN68-03729G.indb   16

2011-5-3   15:45:26

English - 17

Securing the TV to the Wall

Caution

: Pulling, pushing, or climbing onto the TV may cause the TV to fall. In particular, ensure that your

children do not hang over or destabilize the TV; doing so may cause the TV to tip over, resulting in serious

injuries or death. Follow all safety precautions provided on the included Safety Flyer. For added stability, install

the anti-fall device for safety purposes, as follows.

To avoid the TV from falling

1.

Put the screws into the clamps and firmly fasten them onto the

wall. Confirm that the screws have been firmly installed onto the

wall.

✎

You may need additional material such as an anchor

depending on the type of wall.

✎

Since the necessary clamps, screws, and string are not

supplied, please purchase these additionally.

2.

Remove the screws from the centre back of the TV, put the

screws into the clamps, and then fasten the screws onto the TV

again.

✎

Screws may not be supplied with the product. In this case,

please purchase the screws of the following specifications.

✎

Screw Specifications

x

For a 32 ~ 75 inch LED TV: M8

3.

Connect the clamps fixed onto the TV and the clamps fixed onto

the wall with a strong string and then tie the string tightly.

✎

NOTE

x

Install the TV near to the wall so that it does not fall backwards.

x

It is safe to connect the string so that the clamps fixed on the wall are equal to or lower than the clamps fixed on

the TV.

x

Untie the string before moving the TV.

4.

Verify all connections are properly secured. Periodically check connections for any sign of fatigue for failure. If you have any

doubt about the security of your connections, contact a professional installer.

Storage and Maintenance

✎

If you remove the attached sticker on the TV screen, clean the residues and then watch TV.

Do not spray water or a cleaning agent directly onto the

product. Any liquid that goes into the product may cause a

failure, fire, or electric shock.

Clean the product with a soft cloth dapped in a small amount

of water.

Wall

[UD5800-BT]BN68-03729G.indb   17

2011-5-3   15:45:28

English - 18

Specifications

Display Resolution

1920 x 1080

Environmental

Considerations

Operating Temperature

Operating Humidity

Storage Temperature

Storage Humidity

10°C to 40°C (50°F to 104°F)

10% to 80%, non-condensing

-20°C to 45°C (-4°F to 113°F)

5% to 95%, non-condensing

TV System

Analogue: B/G, D/K, L, I (Depending on your country selection)

Digital: DVB-T/DVB-C

Colour/Video System

Analogue: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Sound System

BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC

HDMI IN

Video: 1080 24p, 1080p, 1080i, 720p, 576p, 480p

Audio: 2Ch Linear PCM 32/44.1/48kHz, 16/20/24bits.

Stand Swivel (Left / Right)

-20˚ ~ 20˚

Model Name

UE32D5800

UE40D5800

Screen Size

32 inches

40 inches

Sound

(Output)

10 W X 2

Dimensions (WxDxH)

Body

With stand

745.8 X 29.9 X 443.4 (mm)

745.8 X 241.3 X 518.0 (mm)

933.0 X 29.9 X 548.8 (mm)

933.0 X 241.3 X 622.2 (mm)

Weight

Without Stand

With Stand

6.7 kg

7.9 kg

10.7 kg

12.1 kg

✎

Design and specifications are subject to change without prior notice.

✎

For information about power supply, and more about power consumption, refer to the label attached to the product.

[UD5800-BT]BN68-03729G.indb   18

2011-5-3   15:45:29

This page is intentionally  left blank.

[UD5800-BT]BN68-03729G.indb   19

2011-5-3   15:45:29

Čeština – 2

Další informace o použití Elektronické příručky (str. 13)

Obrázky a ilustrace v této uživatelské příručce slouží pouze pro informaci a mohou se lišit od skutečného vzhledu výrobku.

Provedení a specifikace výrobku se mohou změnit bez předchozího upozornění.

Důležité záruční informace týkající se formátu obrazu při sledování televizoru

1.

Funkce spojené s digitálním televizním vysíláním (DVB) jsou dostupné pouze v zemích/oblastech, kde jsou vysílány signály pozemního

digitálního vysílání DVB-T (MPEG2 a MPEG4 AVC) nebo kde je přístup ke kompatibilní službě kabelové televize DVB-C (MPEG2 a MPEG4

AAC). Ohledně příjmu signálů DVB-T nebo DVB-C kontaktujte svého místního prodejce.

2.

DVB-T je evropský standard digitálního televizního vysílání přes pozemní vysílače a DVB-C je standard digitálního televizního vysílání v sítích

kabelových televizí. V těchto standardech však nejsou zahrnuty zvláštní služby, jako například EPG (Elektronický programový průvodce), VOD (Video-

On-Demand) a další. Tyto služby proto nejsou v tuto chvíli podporovány.

3.

Ačkoli tento televizor splňuje nejnovější standardy DVB-T a DVB-C k datu [srpen, 2008], kompatibilitu s budoucím pozemním digitálním

vysíláním DVB-T a kabelovou televizí DVB-C nelze zaručit.

4.

V závislosti na zemi nebo oblasti, ve které se nacházíte, mohou někteří poskytovatelé kabelového televizního vysílání za takovou službu vybírat

zvláštní poplatek a může být třeba váš souhlas s jejich smluvními podmínkami.

5.

Některé funkce digitální televize nemusí být v některých zemích dostupné a DVB-C nemusí u některých poskytovatelů služeb kabelové

televize fungovat správně.

6.

Další informace získáte ve vašem středisku péče o zákazníky Samsung.

✎

Kvalita příjmu televizoru může být negativně ovlivněna rozdíly ve způsobu vysílání v různých zemích. Prověřte výkon televizoru u místního

autorizovaného prodejce společnosti SAMSUNG nebo v centru telefonické podpory společnosti Samsung a zjistěte, zda jej lze zlepšit

změnou konfigurace nastavení televizoru.

Upozornění týkající se statických obrázků

Nezobrazujte na obrazovce statické obrázky (např. obrazové soubory JPEG) nebo statické obrazové prvky (např. logo televizního programu,

panoramatický formát obrazu nebo formát 4:3, informační pruh s cenami akcií nebo se zprávami ve spodní části obrazovky atd.). Dlouhodobé

zobrazování statických obrazů může na obrazovce LED způsobit zbytkový obraz a nepříznivě tak ovlivnit kvalitu obrazu. Abyste snížili riziko vzniku

tohoto jevu, postupujte podle níže uvedených doporučení:

•  Nezobrazujte po delší dobu stejný televizní kanál.

•  Vždy se obraz snažte zobrazit na celou obrazovku. Použijte nabídku pro nastavení formátu televizního obrazu a nastavte nejbližší možný

formát.

•  Snižte hodnoty jasu a kontrastu na minimum nutné pro dosažení požadované kvality obrazu. Nadměrné hodnoty mohou urychlit vznik

zbytkového obrazu.

•  Používejte často všechny funkce televizoru určené pro zkrácení doby zobrazení stejného obrazu a pro snížení rizika vytváření zbytkového

obrazu. Podrobné údaje naleznete v příslušné části uživatelské příručky.

Zabezpečení prostoru instalace

Zajistěte potřebnou vzdálenost mezi výrobkem a jinými objekty (např. zdmi), aby byla umožněna dostatečná ventilace.

V opačném případě může dojít k požáru nebo problémům s výrobkem v důsledku zvýšení teploty uvnitř výrobku.

✎

Při použití stojanu nebo při montáži na zeď používejte pouze díly společnosti Samsung Electronics.

•  Použijete-li díly jiného výrobce, může dojít k potížím s výrobkem nebo ke zranění způsobenému jeho pádem.

✎

Vzhled se může lišit v závislosti na modelu.

✎

Při kontaktu s televizorem buďte opatrní, některé části mohou být horké.

Instalace se stojanem.

Instalace s držákem na zeď.

10 cm

10 cm

10 cm

10 cm

10 cm

10 cm

10 cm

Správná likvidace tohoto výrobku (odpady z elektrických a elektronických zařízení)

(Platí v Evropské unii a v dalších evropských zemích se zavedenými systémy třídění odpadu.)

Toto označení na výrobku, na příslušenství a v tištěných materiálech znamená, že by se tento výrobek a jeho elektronická příslušenství

(např. nabíječka, sluchátka či kabel USB) na konci životnosti neměly likvidovat společně s jiným domovním odpadem. Oddělením od

jiných druhů odpadu a zodpovědnou recyklací podpoříte trvale udržitelné opakované využití materiálních zdrojů, zabráníte znečištění

životního prostředí nebo poškození zdraví způsobenému neřízenou likvidací odpadu. Domácí uživatelé by měli kontaktovat buď

maloobchodního prodejce, u kterého tento výrobek zakoupili, nebo úřad místní správy, a vyžádat si informace o tom, kam a jak

mohou tyto jednotky dopravit za účelem recyklace bezpečné pro životní prostředí. Firemní uživatelé by se měli obrátit na svého

dodavatele a zkontrolovat podmínky kupní smlouvy. Tento výrobek a jeho elektronická příslušenství by neměla být slučována s jiným

hospodářským odpadem.

Správná likvidace baterií v tomto výrobku

(Platí v Evropské unii a v dalších evropských zemích se zavedenými systémy samostatného sběru baterií.)

Toto označení na baterii, v příručce nebo na obalu znamená, že by baterie na konci své životnosti neměla být likvidována společně

s jiným domovním odpadem. Označení chemickými symboly Hg, Cd nebo Pb znamená, že baterie obsahuje vyšší úroveň rtuti,

kadmia nebo olova, než určuje směrnice ES 2006/66. Pokud nebudou baterie vhodně zlikvidovány, tyto látky mohou poškozovat

zdraví nebo životní prostředí. V zájmu ochrany přírodních zdrojů a opětovného použití materiálů vás žádáme, abyste oddělili baterie od

ostatních typů odpadu a recyklovali je v rámci místního systému recyklace baterií.

[UD5800-BT]BN68-03729G.indb   2

2011-5-3   15:45:30

Čeština – 3

Příslušenství

✎

Přesvědčte se, zda jste obdrželi spolu s televizorem všechny následující položky. Pokud některé položky chybí, obraťte se na prodejce.

✎

Barva a tvar výrobku se mohou u jednotlivých modelů lišit.

✎

Kabely, které nejsou zahrnuty do obsahu balení, lze zakoupit samostatně.

UPOZORNĚNÍ: KONEKTORY ŘÁDNĚ ZAPOJTE TAK, ABY SE OD ZAŘÍZENÍ NEODPOJILY

y

Dálkový ovladač a baterie (AAA x 2)

y

Návod k použití

y

Záruční list / Bezpečnostní příručka (v některých zemích nejsou dostupné)

y

Napájecí kabel

y

Čisticí textilie

y

Přidržovací kroužek (4EA)

y

Stojan objímky

y

Adaptér karet CI Card

y

Adaptér Component/AV

y

Adaptér Scart

✎

Správní poplatek bude účtován v případě, že

(a) je na vaši žádost přivolán technik a na výrobku není odhalena žádná závada

(např. když jste řádně nenastudovali uživatelskou příručku),

(b) přinesete výrobek do opravárenského střediska a na výrobku není odhalena žádná závada

(např. když jste řádně nenastudovali uživatelskou příručku).

✎

Výše takového správního poplatku vám bude oznámena před tím, než bude provedena jakákoli práce nebo než dojde

k návštěvě technika.

Sestavení stojanu objímky

[UD5800-BT]BN68-03729G.indb   3

2011-5-3   15:45:31

Čeština – 4

Seznámení s ovládacím panelem

✎

Barva i tvar výrobku mohou být různé v závislosti na modelu.

Ovládací panel

(zadní strana televizoru)

Snímač dálkového ovladače

Aktivní při stisknutí tlačítek na dálkovém ovladači namířeném na snímač dálkového

ovládání na televizoru.

Indikátor napájení

Blikne a zhasne při zapnutí napájení a svítí v pohotovostním režimu.

SOURCE

E

Přepíná mezi všemi dostupnými vstupními zdroji. Toto tlačítko používejte v nabídce na

obrazovce stejným způsobem, jako tlačítko

ENTER

E

 na dálkovém ovladači.

MENU

Slouží k zobrazení nabídky na obrazovce (OSD) s funkcemi televizoru.

Y

Slouží k nastavení hlasitosti. V nabídce na obrazovce lze tlačítka

Y

 použít

stejným způsobem jako tlačítka

◄

 a

►

 na dálkovém ovladači.

z

Slouží k přepínání kanálů. V nabídce na obrazovce používejte tlačítka

z

stejným způsobem jako tlačítka

▼

 a

▲

 na dálkovém ovladači.

P

 (Napájení)

Slouží k zapnutí či vypnutí televizoru.

Pohotovostní režim

Nenechávejte televizor v pohotovostním režimu delší dobu (například po dobu dovolené). I v případě, kdy je přístroj tlačítkem

napájení vypnutý, stále spotřebovává malé množství energie. Nejlepší je odpojit napájecí kabel.

[UD5800-BT]BN68-03729G.indb   4

2011-5-3   15:45:32

Čeština – 5

Popis dálkového ovladače

✎

Jedná se o speciální dálkové ovládání pro zrakově postižené osoby, na tlačítkách Napájení, Kanál a Hlasitost jsou reliéfní

znaky Braillova písma.

Instalace baterií (velikost baterií: AAA)

A

B

C

D

P.MODE

SRS

E-MANUAL

AD/SUBT.

CONTENT

DUAL I-II

HDMI

Zapnutí a vypnutí televizoru.

Zobrazení a výběr dostupných zdrojů

videa.

Slouží k přímému výběru režimu HDMI.

Návrat na předchozí kanál.

Dočasné vypnutí zvuku.

Přepnutí kanálů.

Zobrazení seznamu kanálů na obrazovce.

Slouží k zobrazení elektronického

programového průvodce EPG.

Zobrazení informací na obrazovce

televizoru.

Zavře nabídku.

Stisknutím přejdete přímo ke kanálům

Slouží k nastavení hlasitosti.

Můžete zvolit možnost Teletext

ZAPNUTÝ, Dvojitý, Mix nebo VYPNUTÝ.

Slouží k zobrazení hlavní nabídky na

obrazovce.

Rychlý výběr často používaných funkcí.

Zobrazí položky

Můj obsah

,

Sledovat TV

a

Zdroj

.

Slouží k návratu do předchozí nabídky.

Slouží k výběru položek nabídky na

obrazovce a změně hodnot zobrazených

v nabídce.

Tlačítka používaná v nabídce

Seznam kanálů

,

Správce kanálů

,

Můj obsah

,

 Síť

,

 Allshare

™

atd.

Funkce těchto tlačítek se liší v závislosti

na konkrétní činnosti.

Podrobnosti naleznete v elektronické

příručce.

P.MODE

: Slouží k výběru režimu obrazu.

SRS

:  Slouží k výběru režimu

TruSurround HD.

DUAL I-II

: Slouží k výběru duálního

zvukového režimu.

E-MANUAL

:  Slouží k zobrazení

elektronické příručky.

P.SIZE

: Slouží k výběru velikosti obrazu.

AD

:  Slouží k výběru zvukového popisu.

(není k dispozici v některých

oblastech)

SUBT.

: Slouží k zobrazení digitálních

titulků.

[UD5800-BT]BN68-03729G.indb   5

2011-5-3   15:45:33

Čeština – 6

Připojení antény

Při prvním zapnutí televizoru automaticky proběhne základní nastavení.

✎

Přednastavení: Připojení napájení a antény.

Funkce Plug & Play (Počáteční nastavení)

Při prvním zapnutí televizoru vám sekvence výzev na obrazovce pomůže provést konfiguraci základního nastavení. Stiskněte

tlačítko

POWER

P

. Funkce

Plug & Play

 je k dispozici pouze tehdy, když je položka vstup nastavena na hodnotu TV.

✎

Chcete-li se vrátit k předchozímu kroku, stiskněte červené tlačítko.

1

Výběr jazyka

Stiskněte tlačítko

▲

 nebo

▼

 a poté stiskněte tlačítko

ENTER

E

.

Vyberte požadovaný jazyk nabídky na obrazovce.

P

POWER

2

Výběr možnosti

Prodejna

nebo

Domácnost

Stiskněte tlačítko

◄

 nebo

►

 a poté stiskněte tlačítko

ENTER

E

.

Vyberte režim

Domácnost

. Režim

Prodejna

 je určen pro použití

v maloobchodní prodejně.

Jak vrátit nastavení přístroje z režimu

Prodejna

 do režimu

Domácnost

(standardní nastavení): Stiskněte tlačítko hlasitosti na televizoru. Jakmile se

zobrazí hlasitost v nabídce na obrazovce, stiskněte tlačítko

MENU

 a podržte

je 5 sekund.

Režim

 Prodejna

 je určen pouze pro předvádění v prodejně. Pokud jej

vyberete, nebude možné použít několik funkcí. Pro sledování televizoru doma

vyberte režim

 Domácnost

.

3

Výběr země

Stiskněte tlačítko

▲

 nebo

▼

 a poté stiskněte tlačítko

ENTER

E

.

Vyberte příslušnou zemi.

✎

Jakmile nastavíte v nabídce

Země

 vaši zemi, některé modely mohou nabídnout další

možnost – nastavení čísla PIN.

✎

Při zadávání čísla PIN nelze použít číslo 0-0-0-0.

✎

Možnosti se mohou lišit v závislosti na zemi.

4

Nastavení možnosti

Režim hodin

Režim hodin

 lze nastavit automaticky nebo ručně.

Autom.

: Vyberte svoje časové pásmo. (podle země)

Manuální

: Umožňuje ruční nastavení aktuálního data a času.

5

Výběr antény

Stiskněte tlačítko

▲

 nebo

▼

 a poté stiskněte tlačítko

ENTER

E

.

Vyberte požadovaný vysílací signál.

6

Výběr kanálu

Stiskněte tlačítko

▲

 nebo

▼

 a poté stiskněte tlačítko

ENTER

E

.

Vyberte zdroj kanálu, který se má uložit do paměti. Pokud zdroj antény nastavíte na možnost

Kabel

, zobrazí se krok postupu, který umožní kanálům přidělit číselné hodnoty (kmitočty kanálů).

Další informace najdete v části

Kanál

→

Automatické ladění

.

Proces ukládání do paměti můžete v libovolném okamžiku přerušit stisknutím tlačítka

ENTER

E

.

7

Užijte si svůj televizor.

Vyberte možnost

Sledovat TV

. Stiskněte tlačítko

ENTER

E

.

✎

Výběrem položky

Nastavení sítě

 lze nastavit síť. Další informace najdete v položce

„Nabídka sítě“ v elektronické příručce.

Obnovení původních nastavení této funkce...

Vyberte možnost

Systém

 –

Plug & Play

 (Počáteční nastavení). Zadejte svůj čtyřmístný kód PIN. Výchozí kód PIN je „0-0-0-0“.

Chcete-li kód PIN změnit, použijte funkci

Změna kódu PIN

.

Je nezbytné, abyste doma opět provedli operaci

Plug & Play

 (

MENU

 →

Systém

), a to i přesto, že jste ji provedli již v prodejně.

✎

Zapomenete-li kód PIN, stiskněte v pohotovostním režimu tlačítka dálkového ovladače v následujícím pořadí. Obnovíte

tak původní kód PIN „0-0-0-0“:

MUTE

→

 8

→

 2

→

 4

→

POWER

 (zapnuto)

Anténa VHF/UHF

Kabel

nebo

Zadní panel televizoru

[UD5800-BT]BN68-03729G.indb   6

2011-5-3   15:45:34

Čeština – 7

Připojení k AV zařízení

¦

Dostupná zařízení: přehrávač disků DVD/Blu-ray, kabelový přijímač HD, satelitní přijímač

(set-top box) HD, videorekordér, digitální audio systém, zesilovač, domácí kino DVD,

osobní počítač

HDMI OUT

DVI OUT

AUDIO OUT

R-AUDIO-L

Připojení kabelem HDMI, HDMI/DVI

Použití kabelu HDMI nebo HDMI-DVI (až 1080p)

✎

HDMI IN 1 (DVI), 2, 3, 4, PC/DVI AUDIO IN

x

Lepší kvalitu obrazu i zvuku získáte, pokud digitální zařízení připojíte pomocí kabelu HDMI.

x

Kabel HDMI podporuje video i audio signály a proto není třeba zvláštní zvukový kabel.

– Chcete-li televizor připojit k digitálnímu zařízení, které výstup HDMI nepodporuje, použijte kabely HDMI/DVI

a zvukové kabely.

x

Pokud je k televizoru připojeno externí zařízení, které používá starší verzi režimu HDMI, nemusí se obraz

zobrazovat normálně (nebo se nezobrazí vůbec), nebo nemusí fungovat zvuk. Pokud se vyskytnou takové potíže,

požádejte výrobce externího zařízení o sdělení verze režimu HDMI, a pokud je verze zastaralá, vyžádejte si

aktualizaci.

x

Používejte kabel HDMI s tloušťkou 14 mm nebo méně.

x

Nezapomeňte koupit certifikovaný kabel HDMI. V opačném případě se nemusí zobrazovat obraz nebo může dojít

k chybě připojení.

x

Doporučujeme použít základní vysokorychlostní kabel HDMI nebo kabel HDMI pro síť Ethernet. Tento produkt

funkci sítě Ethernet přes kabel HDMI nepodporuje.

[UD5800-BT]BN68-03729G.indb   7

2011-5-3   15:45:34

Čeština – 8

AUDIO OUT

R-AUDIO-L

VIDEO OUT

AUDIO OUT

R-AUDIO-L

P

R

P

B

Y

COMPONENT OUT

W

R

G

R

B

W

R

G

R

B

R

W

R

W

EXT

Y

Y

Připojení Component

Připojení AV

Připojení SCART

Použití kabelu Component (až 1080p) nebo audio/video (pouze 480i) kabelu a použití kabelu Scart

✎

V režimu

Ext.

 podporuje výstup DTV pouze video a zvuk ve formátu MPEG SD.

✎

Chcete-li dosáhnout té nejlepší kvality obrazu, je vhodnější místo připojení A/V použít připojení Component.

[UD5800-BT]BN68-03729G.indb   8

2011-5-3   15:45:36

Čeština – 9

Připojení k počítači a audio zařízení

¦

Dostupná zařízení: digitální audio systém, zesilovač, domácí kino DVD

OPTICAL

Připojení zvuku

Připojení sluchátka

Používání kabelu Optical (digitálního) nebo připojení sluchátek

✎

DIGITAL AUDIO OUT (OPTICAL)

x

Pokud je digitální zvukový systém připojen ke konektoru

DIGITAL AUDIO OUT (OPTICAL)

, snižte hlasitost

televizoru i systému.

x

5.1kanálový zvuk je k dispozici tehdy, je-li televizor připojen k externímu zařízení s podporou 5.1kanálového zvuku.

x

Pokud je přijímač (systém domácího kina) zapnutý, uslyšíte zvuk prostřednictvím propojení ke konektoru Optical

televizoru. Pokud televizor přijímá signál DTV, bude do přijímače systému domácího kina posílat 5.1kanálový zvuk.

Je-li zdrojem digitální zařízení, například přehrávač DVD/Blu-ray, kabelový přijímač nebo satelitní přijímač (set-top

box), které je připojeno k televizoru prostřednictvím rozhraní HDMI, bude možné na přijímači systému domácího

kina poslouchat pouze 2kanálový zvuk. Chcete-li poslouchat 5.1kanálový zvuk, propojte výstupní konektor

digitálního zvuku z přehrávače DVD/Blu-ray, kabelového přijímače nebo satelitního přijímače (set-top boxu) přímo

se zesilovačem nebo systémem domácího kina.

✎

Sluchátka

H

: Sluchátka lze připojit k výstupu pro sluchátka na vašem zařízení. Po zapojení sluchátek bude vypnutý

výstup zvuku z vestavěných reproduktorů.

x

Funkce zvuku může být při připojení sluchátek k televizoru omezena.

x

Hlasitost sluchátek a hlasitost televizoru se nastavují samostatně.

[UD5800-BT]BN68-03729G.indb   9

2011-5-3   15:45:37

Čeština – 10

10

Režimy zobrazení (vstup D-Sub a HDMI/DVI)

Optimální rozlišení je 1920 × 1080 při 60 Hz.

Režim

Rozlišení

Horizontální frekvence

(kHz)

Vertikální frekvence (Hz)

Bodová hodinová frekvence

(MHz)

Synchronizační

polarita (H/V)

IBM

640 × 350

31,469

70,086

25,175

+/-

720 × 400

31,469

70,087

28,322

-/+

MAC

640 × 480

35,000

66,667

30,240

-/-

832 × 624

49,726

74,551

57,284

-/-

1152 × 870

68,681

75,062

100,000

-/-

VESA DMT

640 × 480

31,469

59,940

25,175

-/-

640 × 480

37,861

72,809

31,500

-/-

640 × 480

37,500

75,000

31,500

-/-

800 × 600

37,879

60,317

40,000

+/+

800 × 600

48,077

72,188

50,000

+/+

800 × 600

46,875

75,000

49,500

+/+

1024 × 768

48,363

60,004

65,000

-/-

1024 × 768

56,476

70,069

75,000

-/-

1024 × 768

60,023

75,029

78,750

+/+

1152 × 864

67,500

75,000

108,000

+/+

1280 × 1024

63,981

60,020

108,000

+/+

1280 × 1024

79,976

75,025

135,000

+/+

1280 × 800

49,702

59,810

83,500

-/+

1280 × 800

62,795

74,934

106,500

-/+

1280 × 960

60,000

60,000

108,000

+/+

1360 × 768

47,712

60,015

85,500

+/+

1440 × 900

55,935

59,887

106,500

-/+

1440 × 900

70,635

74,984

136,750

-/+

1680 × 1050

65,290

59,954

146,250

-/+

VESA DMT / DTV

CEA

1920 × 1080p

67,500

60,000

148,500

+/+

✎

✎

POZNÁMKA

x

Pro připojení pomocí kabelu

HDMI/DVI

 je nutné použít konektor

HDMI IN 1 (DVI)

.

x

Režim prokládaného zobrazení není podporován.

x

Pokud je zvolen nestandardní videoformát, nemusí zařízení fungovat správně.

x

Jsou podporovány režimy Separate a Composite. Režim SOG (Sync On Green) není podporován.

¦

Použití kabelu HDMI nebo kabelu HDMI-DVI / D-Sub

✎

Připojení kabelem HDMI nemusí být v závislosti na počítači podporováno.

✎

Kabel HDMI podporuje video i audio signály a proto není třeba zvláštní zvukový kabel.

AUDIO OUT

AUDIO OUT

DVI OUT

PC OUT

HDMI OUT

Připojení k počítači

[UD5800-BT]BN68-03729G.indb   10

2011-5-3   15:45:38
