Samsung SNC-B2331-FRA-QG: Сетевая камера
Сетевая камера: Samsung SNC-B2331-FRA-QG
SNC-B2331(P)
Сетевая камера
Краткое Руководство
удивительные возможности
Благодарим Вас за приобретение данного продукта
компании Samsung.
Для получения полного обслуживания посетите веб-сайт.
www.samsungsecurity.com
Совместимость с RoHS
Это устройство соответствует “Ограничению по использованию определенных опасных веществ в
электрическом и электронном оборудовании”. В устройстве не используются 6 опасных веществ: кадмий
+6
(Cd), свинец (Pb), ртуть (Hg), шестивалентный хром (Cr
), полибромированные бифенилы (PBB),
полибромированные полибромированные дифениловые эфиры (PBDE).
SNC-B2331-RUS-QG.indd 1 2009-08-20 오전 11:38:26
2
Проверьте наличие всех принадлежностей в комплекте поставки камеры.
Держатель камеры (крепление) и
Камера Адаптер для крепления С
винты (2 шт.)
Компакт-диск с руководством
пользователя/программой IP
Руководство пользователя
INSTALLER
Объектив CS Объектив C
SNC-B2331-RUS-QG.indd 2 2009-08-20 오전 11:38:27
3

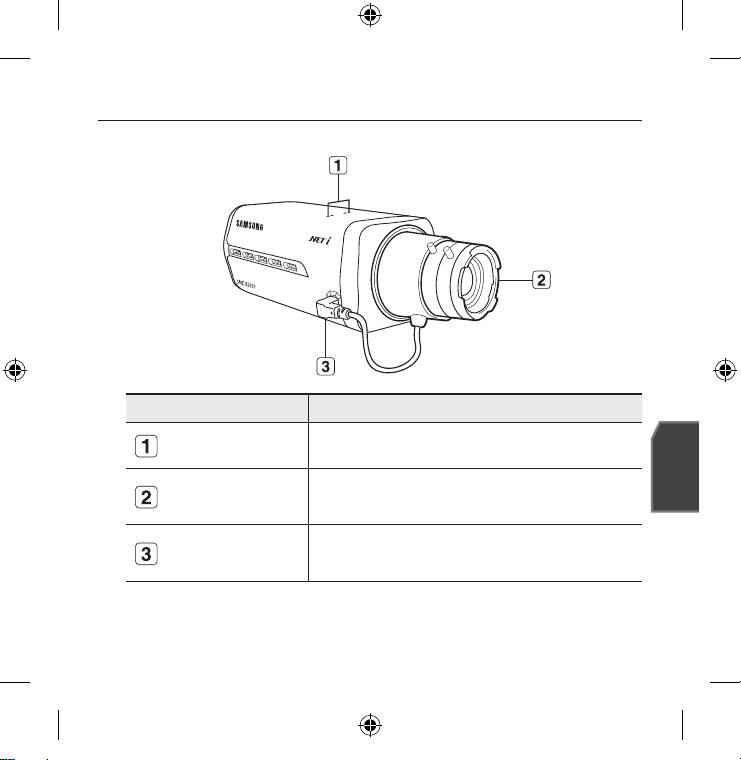

Элемент Описание
Используются при установке камеры на кронштейн и фиксации адаптера для
Отверстия для крепления
крепления на кронштейне.
Объектив с автоматической
ирисовой диафрагмой
Устанавливается на адаптер для объектива.
(дополнительно)
Разъем объектива с
Необходим для подачи питания и вывода сигнала с целью управления
автоматической ирисовой
ирисовой диафрагмой.
диафрагмой
Загрязненную поверхность объектива требуется осторожно протереть тканью, смоченной этиловым спиртом.
M
SNC-B2331-RUS-QG.indd 3 2009-08-20 오전 11:38:27
4

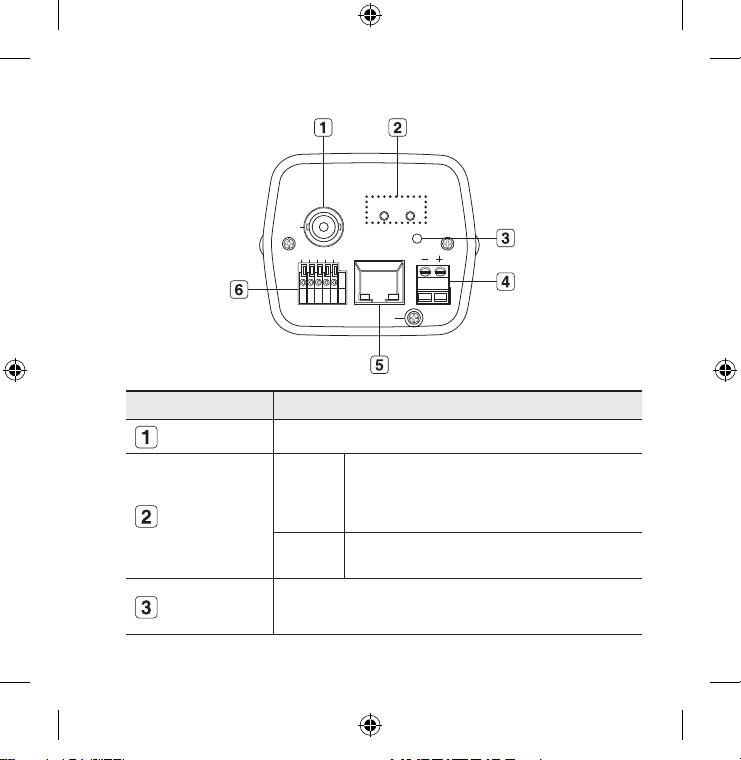

Элемент Описание
Порт видеовыхода Выходной порт видеосигнала, подключаемый к монитору.
ВКЛ : камера включена и правильно подсоединена к сети.
Мигает : во время настройки DDNS, в случае сбоя настройки или
SYSTEM
Индикаторы
при неустойчивом сетевом соединении.
состояния системы/
ВЫКЛ : при перезагрузке или отключении системы.
питания
ВКЛ : питание включено.
POWER
ВЫКЛ : питание выключено.
Восстановление значений по умолчанию для всех параметров камеры. Нажмите и
Кнопка сброса
удерживайте примерно в течение 3 секунд, пока не погаснет индикатор состояния
системы, а затем перезапустите систему.
SYSTEM POWER
VIDEO
RESET
1 2 3 4 5
NETWORK
1,2 : ALARM IN 1,2
ACT
LINK
AC 24V
3 : GND
4,5 : ALARM OUT 1,2
GND
DC 12V
SNC-B2331-RUS-QG.indd 4 2009-08-20 오전 11:38:27
5
Порт питания Используется для подключения кабеля питания.
Порт Сеть Используется для подключения кабеля Сеть.
ALARM IN
Используется для передачи входящих сигналов тревоги.
1,2
Порт ввода-вывода
GND Используется для грунтового заземления.
ALARM OUT
Используется для передачи выходных сигналы тревоги.
1,2
Сначала отсоедините кабель питания.

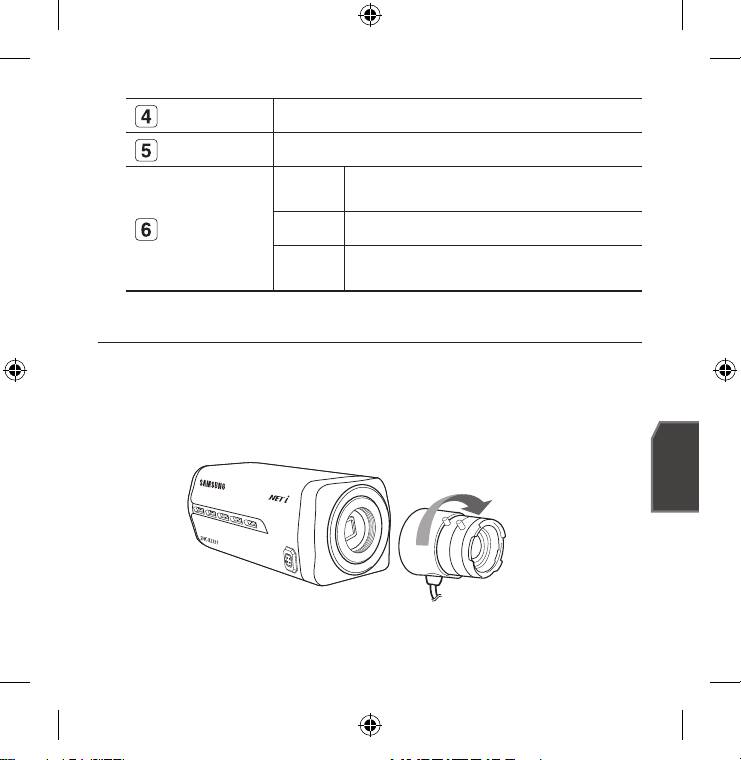

Установите дополнительный объектив CS на место, повернув его по часовой стрелке.
Объектив CS
SNC-B2331-RUS-QG.indd 5 2009-08-20 오전 11:38:28
6
Сначала установите адаптер для объектива, повернув его по часовой стрелке, а затем
повторите то же самое с объективом C.
Объектив C
Вставьте разъем объектива в соответствующее гнездо камеры.
Поверните объектив налево или направо, чтобы настроить его трансфокацию и фокус для
получения четкого, ясного изображения нужного объекта.
SNC-B2331-RUS-QG.indd 6 2009-08-20 오전 11:38:28
7
Подключите порт [] камеры к порту видеовхода монитора.
Подключите кабель Сеть к локальной сети или к Интернету.
SYSTEM POWER
VIDEO
RESET
1 2 3 4 5
NETWORK
1,2 : ALARM IN 1,2
ACT
LINK
AC 24V
3 : GND
4,5 : ALARM OUT 1,2
GND
DC 12V
Монитор
Питание
Сеть
SNC-B2331-RUS-QG.indd 7 2009-08-20 오전 11:38:29
8
Подключите все провода кабеля питания к соответствующему порту камеры с помощью
отвертки.
Подключая кабель питания, будьте очень внимательны, чтобы не перепутать полярность.
J
Для подачи питания к камере можно также использовать маршрутизатор с поддержкой PoE (Power over Ethernet).

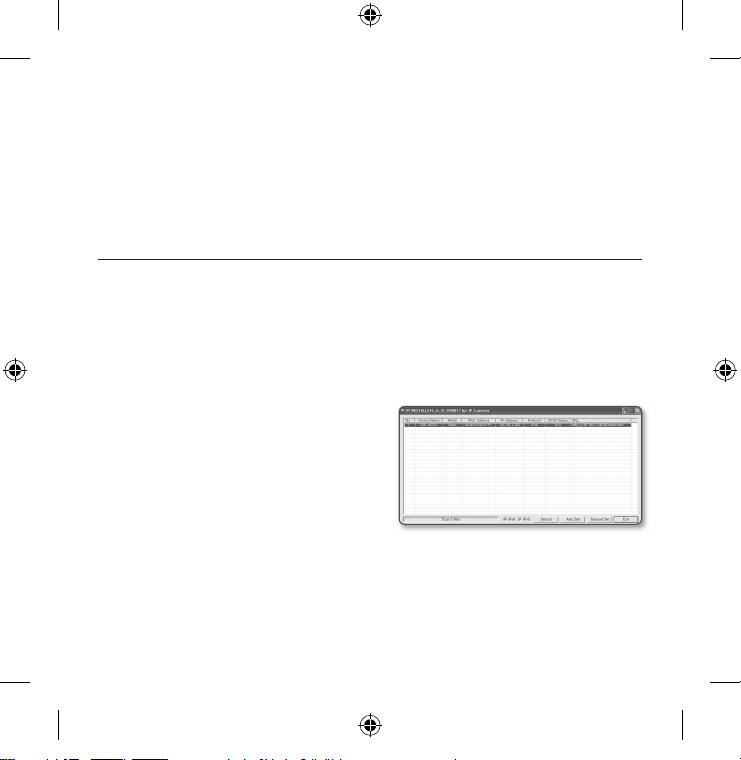

Запустите <>, чтобы получить доступ к списку поиска камеры.
Кнопки [] и [] будут неактивны при первом запуске программы.
Для обнаруженных камер с настройкой IPv6 эти кнопки также будут неактивны, так как эти камеры не
M
поддерживают данную функцию.
1.
Выберите камеру в списке поиска.
Найдите MAC-адрес (Ethernet),
напечатанный на этикетке на задней
стороне камеры.
Кнопки [] и [] станут
активными.
2.
Нажмите кнопку [].
Появится диалоговое окно MANUAL
SET. Стандартные значения параметров <>, <>,
<> и <> не отображаются.
Стандартное значение параметра <> - 4321.
3.
В разделе <> укажите необходимую информацию.
MAC (Ethernet) Address: MAC-адрес (Ethernet) подходящей камеры будет
установлен автоматически, поэтому его не потребуется вводить вручную.
SNC-B2331-RUS-QG.indd 8 2009-08-20 오전 11:38:29
9
4.
В разделе <> укажите
необходимую информацию.
HTTP Port : Используется для
получения доступа к камере через веб-
обозреватель. Значение по умолчанию
- 80. Используйте кнопку прокрутки
для выбора нужного значения порта
HTTP. Минимальное значение - 80, шаг
приращения - 6, например, 10000, 10006, 10012.
Device Port: используется для управления передачей видеосигнала. Значение
по умолчанию - 60001(TCP).
TCP Port : используется для передачи видеосигнала по протоколу TCP.
Значение по умолчанию - 60002(TCP).
UDP Port : используется для передачи видеосигнала методом одноадресной
рассылки UDP. Значение по умолчанию - 60003(UDP).
Upload Port : используется для обновления программного обеспечения и
микропрограммы. Значение по умолчанию 60004(TCP).
Multicast Port : используется для передачи видеосигнала методом многоадресной
рассылки UDP. Значение по умолчанию - 60005(UDP).
5.
Введите пароль.
Это пароль для входа в систему с правами "" пользователя, имеющего доступ к
камере.
Пароль по умолчанию "".
6.
Нажмите кнопку [].
Ручная настройка сети завершена.
7.
После ручной настройки, в том числе и параметра <>, камера перезапустится.
приращения - 6, например, 10000, 10006, 10012.
SNC-B2331-RUS-QG.indd 9 2009-08-20 오전 11:38:30
10
Запустите <>, чтобы получить доступ к списку поиска камеры.
Кнопки [] и [] будут неактивны при первом запуске программы.
Для обнаруженных камер с настройкой IPv6 эти кнопки также будут неактивны, так как эти камеры не
M
поддерживают данную функцию.
1.
Выберите камеру в списке поиска.
Найдите MAC-адрес (Ethernet),
напечатанный на этикетке на задней
стороне камеры.
Кнопки [] и [] станут
активными.
2.
Нажмите кнопку [].
Появится диалоговое окно AUTO SET.
Значения параметров <>, <> и <> будут
установлены автоматически.
3.
Введите пароль.
Это пароль для входа в систему с
правами "" пользователя, имеющего
доступ к камере.
Пароль по умолчанию - "".
4.
Нажмите кнопку [].
Автоматическая настройка сети
завершена.
5.
После автоматической настройки сети
камера перезапустится.
SNC-B2331-RUS-QG.indd 10 2009-08-20 오전 11:38:30
11
Элемент Описание
Setup Переход на экран настройки.
About Версия микропрограммы, серийный номер и сведения о производителе.
Сброс тревоги
Сброс значка тревоги. (Скрытие значков тревоги и движения.)
Захват Сохранение снимка экрана как файла изображения в формате .jpeg или .bmp.
Печать Печать текущего изображения.
SNC-B2331-RUS-QG.indd 11 2009-08-20 오전 11:38:30
Запись Сохранение снимка экрана как видеофайла в формате .avi.
Полный экран Отображение прямой передачи на полном экране.
Установка формата для видеофайлов (MJPEG, H.264/MPEG4).
Video format
Контекстное меню будет меняться в зависимости от кодека, заданного в разделе <Select H.264 &
MPEG4 Video> активной программы просмотра.
On : включение указанного порта выхода тревоги.
Off : выключение указанного порта выхода тревоги.
Alarm output
Pulse : включение указанного порта выхода тревоги столько раз, сколько было задано перед
отключением.
Camera OSD
Настройка и перемещение по меню настройки камеры.
Экран просмотра
Отображение видеотрансляции на экране.
12
SNC-B2331-RUS-QG.indd 12 2009-08-20 오전 11:38:31
Правильная утилизация данного устройства
(Утилизация электрического и электронного оборудования)
(Действует во всех странах Европейского Союза и других странах Европы, принявших систему разделения отходов)
Подобная маркировка на изделии, принадлежностях или в руководстве к нему предупреждает, что по истечении срока службы
изделие или электронные принадлежности для него (например, зарядное устройство, наушники, кабель USB) не следует выбрасывать
вместе с другим бытовым мусором. Чтобы избежать вредного воздействия на окружающую среду или на здоровье человека от
неконтролируемой утилизации отходов, следует отделять маркированные подобным образом изделия от другого мусора для
соответствующей переработки и повторного использования в качестве сырья.
За подробной информацией о месте и способе экологически безопасной утилизации бытовым потребителям следует обращаться к
продавцу данного изделия или в органы местного самоуправления.
Промышленным потребителям необходимо обратиться к поставщику, чтобы уточнить сроки и условия договора купли-продажи.
Подобные изделия и электронные принадлежности не следует утилизировать вместе с другими производственными отходами.
Подлежит использованию по назначению
в нормальных условиях
Срок службы : 7 лет.
SNC-B2331-RUS-QG.indd 13 2009-08-20 오전 11:38:31
