Samsung SNC-B2331-FRA-QG: Ağ Kamerası

SNC-B2331(P)

Ağ Kamerası

Hızlı Kullanma Kılavuzu

olasılıkları olasılıkları

Bu Samsung ürününü aldığınız için teşekkürler.

Daha ayrıntılı bir hizmet için

lütfen web sitemizi ziyaret edin.

www.samsungsecurity.com

RoHS uyumlu

Ürünümüz, “Elektrikli ve elektronik ekipmanlarda belirli Tehlikeli Maddelerin Kullanım Kısıtlaması”yla

uyumludur ve ürünlerimizde şu 6 tehlikeli maddeyi kullanmamaktayız: Kadmiyum (Cd), Kurşun (Pb), Civa

+6

(Hg), Heksavalen Krom (Cr

), Poli Bromine Bifeniller (PBB’ler), Poli Bromine Difenil Eterler (PBDE’ler).





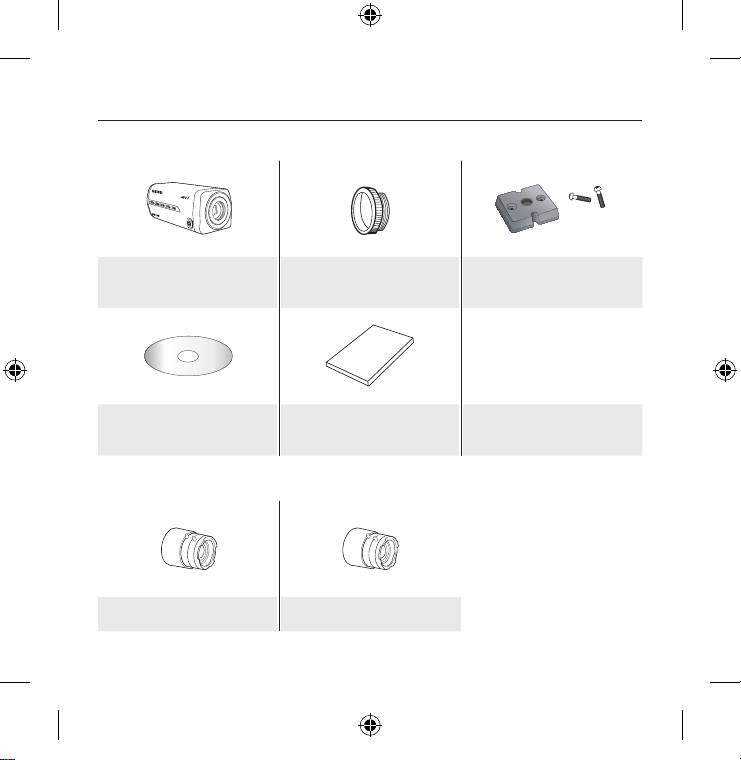

Kameranızın ve aksesuarlarınızın ürün ambalajında bulunup bulunmadığını lütfen kontrol edin.

Kamera Tutucu (Kaide)

Kamera C Kaide Adaptörü

ve Vidalar (2EA)

Kullanıcı Kılavuzu/

Kullanıcı Kılavuzu

IP INSTALLER CD’si



CS Mercek C Mercek









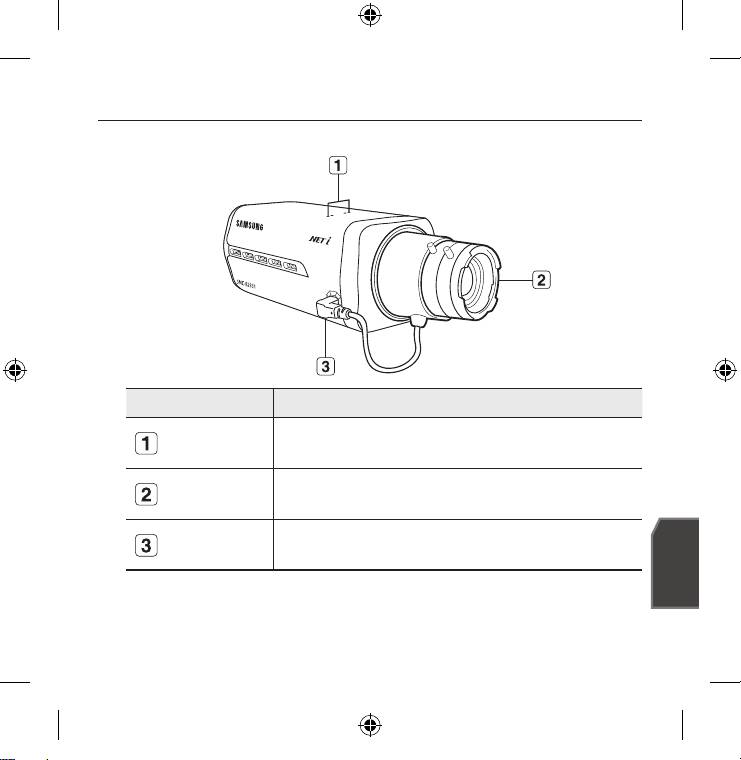

Madde Açıklama

Kamera Tutucu

Kamera tutucu (kaide) adaptörünü kelepçe ile sabitleyerek video kamerayı

(Kaide) Delikleri

kelepçeye monte ederken kullanılır.

Oto İris Mercek

Mercek adaptörü üzerine takılır.

(isteğe bağlı)

Oto İris Mercek

Merceğin irisini kontrol etmek üzere güç ve çıkış sinyali sağlamak için kullanılır.

Konektörü



Kirli mercek yüzeylerini yumuşak bir mercek bezi veya etanollu kumaşla temizleyin.

M





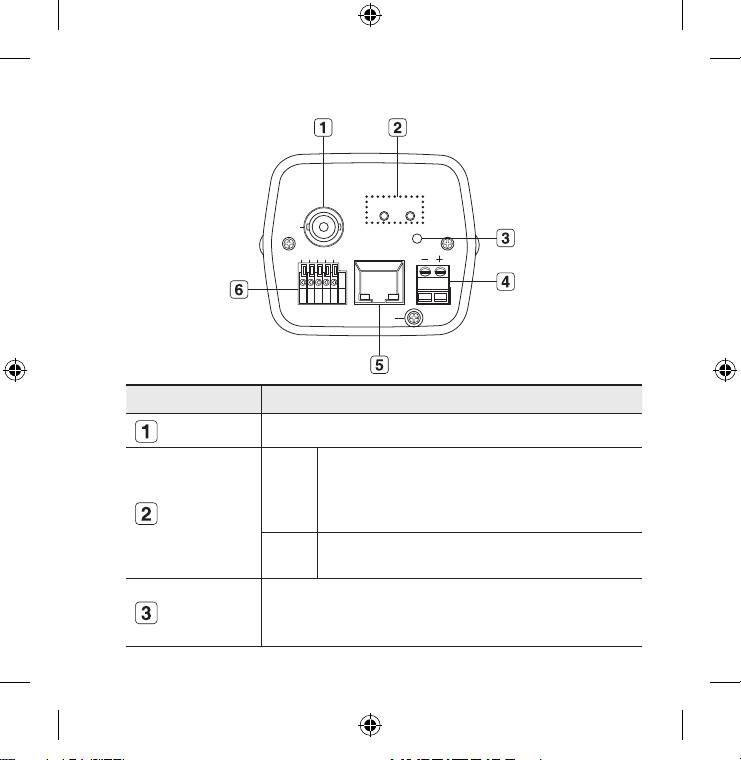

Madde Açıklama

Video Çıkış

Monitöre bağlı video sinyali çıkış bağlantı noktası.

Bağlantı Noktası

AÇIK: Kamera açılmış ve ağa düzgün şekilde bağlanmıştır.

Yanıp sönen ışık: DDNS ayarları sırasında veya bir ayar arızası

SYSTEM

durumunda veya ağ bağlantısının düzensiz olması durumunda

Sistem, Güç

Göstergeleri

KAPALI: Sistem yeniden başlatılırken veya kapatıldığında

AÇIK: Güç açıkken

POWER

KAPALI: Güç kapalıyken

Kamera ayarlarını varsayılan ayarlara geri döndürür. Sistem göstergesini kapatıp

Sıfırlama Düğmesi

sistemi sıfırlamak için bu düğmeyi 3 saniye basılı tutun.

SYSTEM POWER

VIDEO

RESET

1 2 3 4 5

NETWORK

1,2 : ALARM IN 1,2

ACT

LINK

AC 24V

3 : GND

4,5 : ALARM OUT 1,2

GND

DC 12V





Güç Bağlantı Noktası

Güç kablosunu takmak için kullanılır.

Ağ Bağlantı

Ağ kablosunu bağlamak için kullanılır.

Noktası

ALARM

Alarm giriş sinyalini bağlamak için kullanılır.

IN 1,2

I/O Bağlantı

GND Topraklama için kullanılır.

Noktası

ALARM

Alarm çıkış sinyalini bağlamak için kullanılır.

OUT 1,2



İşleme başlamadan önce güç kaynağı bağlantısını kesin.



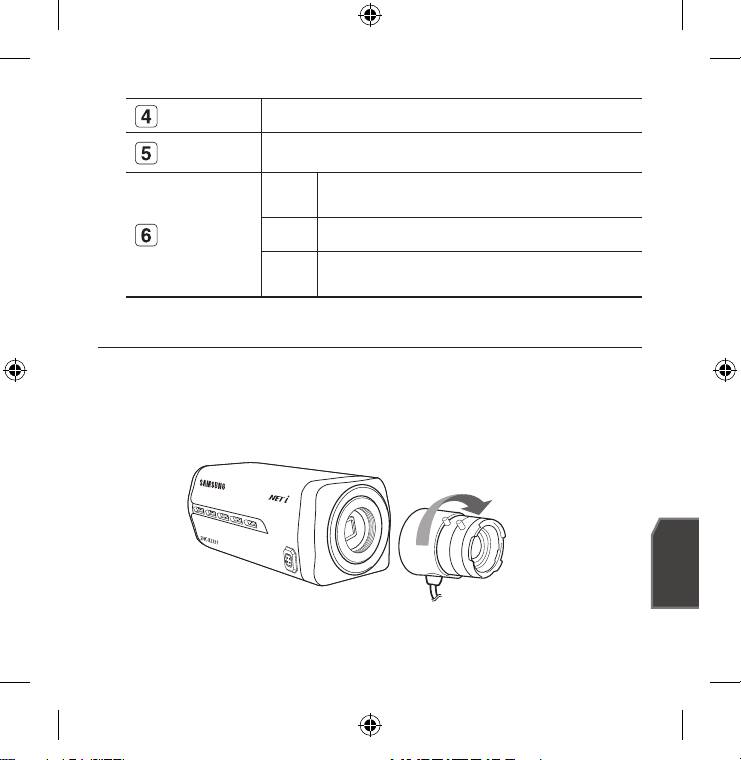

İsteğe bağlı CS merceği yerleştirmek için saat yönünde çevirin.

CS Mercek





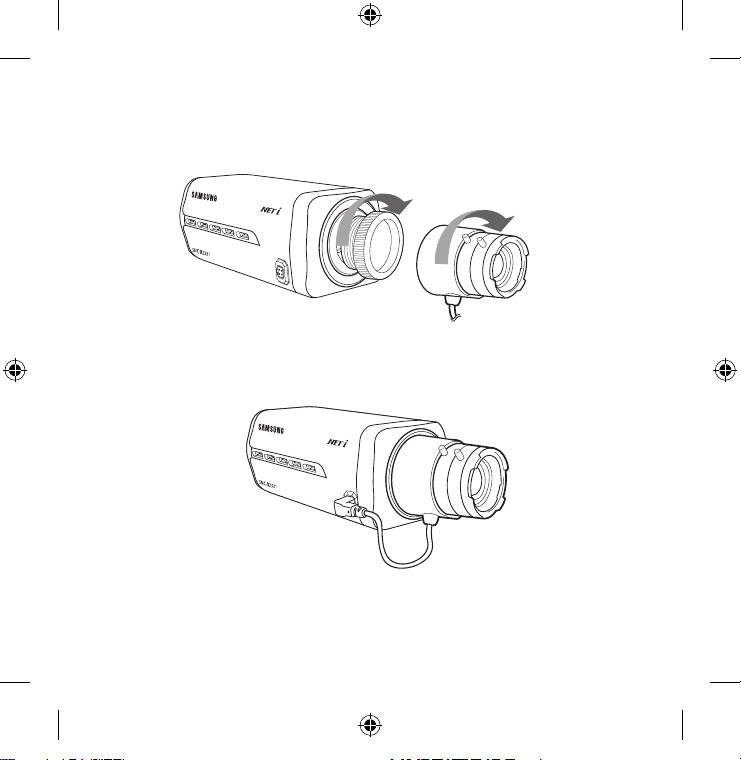

Yerleştirmek için C kaide adaptörünü saat yönünde çevirin ve C merceği için de aynı işlemi

yapın.

C Mercek



Mercek konektörünü kameranın ilgili deliğine yerleştirin.



Net ve keskin nesne görüntüsü elde etmek için zoomu kontrol etmek ve merceği odaklamak

amacıyla merceği sağa veya sola çevirin.









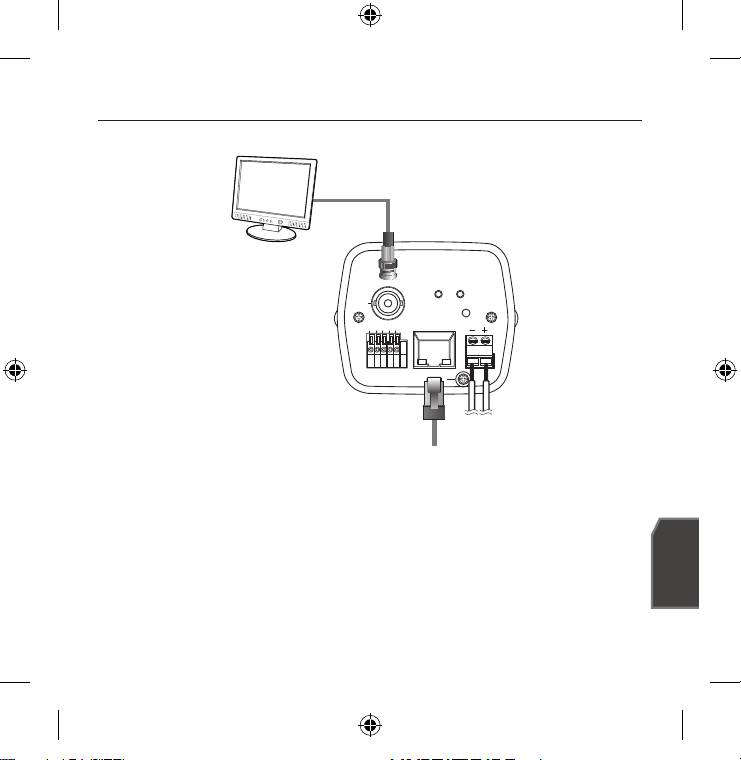

Video kameranın [] bağlantı noktasını, monitörün video giriş bağlantı noktasına bağlayın.



Ağ kablosunu yerel ağa veya İnternete bağlayın.

Monitör

Güç

Ağ

8



Tornavidayla güç kablosunun her bir hattını video kameranın ilgili bağlantı noktasına bağlayın.



Güç kablosunu bağlarken kutupları ters çevirmemeye dikkat edin.

J

Video kameraya güç beslemesi sağlamak için PoE (Ethernet Üzerinden Güç) özelliğine sahip bir

yönlendirici de kullanabilirsiniz.





Kamera arama listesini görüntülemek için <>’yi çalıştırın.

İlk çalıştırmada, hem [] hem de [] gri renkli ve devre dışı olur.



Bulunan kameralardan IPv6 ayarı mevcut olanlar için, kameraların bu işlevi desteklememesinden

M

dolayı bu düğmeler gri renkte ve devre dışı konumda olurlar.



Arama listesinden bir kamera seçin.

Kameranın arkasındaki etikette MAC

(Ethernet) adresini bulun.

Hem [] hem de []

düğmeleri etkinleşir.



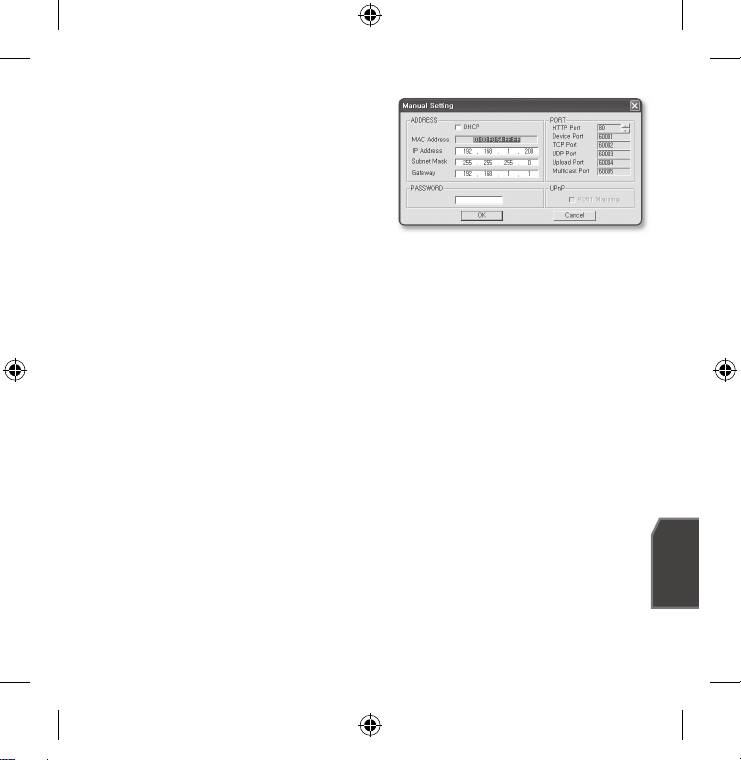

[] düğmesini tıklatın.

MANUAL SET iletişim kutusu açılır.

<>, <>,

<> ve <> için kameranın varsayılan değerleri görüntülenir.

Varsayılan <> 4321’dir.



<> alanına gerekli bilgileri girin.

MAC (Ethernet) Address : Geçerli kameranın MAC (Ethernet) adresi otomatik olarak

ayarlanır, bu nedenle bu adresi manuel olarak girmeniz gerekmez.



9



<> alanına gerekli bilgileri girin.



HTTP Port : Kameraya İnternet tarayıcı

kullanılarak erişmek için kullanılır;

varsayılan değer 80’dir. HTTP Port

değerini değiştirmek için döner düğmeyi

kullanın. Bağlantı noktasının başlangıç

değeri 80’dir ve 10000, 10006, 10012

gibi 6’şarlı kademelerle artar veya azalır.



Device Port : Video sinyal aktarımını kontrol etmek için kullanılır, varsayılan değer

60001’dir(TCP).



TCP Port : TCP protokollerini kullanan video sinyal aktarımı bağlantı noktasıdır,

varsayılan değer 60002’dir (TCP).



UDP Port : UDP Unicast yöntemini kullanan video sinyali aktarımı bağlantı noktasıdır;

varsayılan değer 60003’tür (UDP).



Upload Port : Yazılım fi rmware sürümünü yükseltmek için kullanılır, varsayılan değer

60004’tür (TCP).



Multicast Port : UDP Multicast yöntemini kullanan video sinyali aktarımı bağlantı

noktasıdır; varsayılan değer 60005’tir (UDP).



Parolayı girin.

Bu, kameraya erişen "" kullanıcı için oturum açma parolasıdır.

Varsayılan parola ""dir.



[] düğmesini tıklatın.

Manuel ağ ayarları tamamlanır.



<> ayarlarını kapsayan manuel ayarlar tamamlandığında, kamera yeniden başlatılır.
